前言
华为经典40W超级快充充电器产品型号已经更新到HW-100400C02,不过外观方面变化不大,依旧采用PC阻燃材质白色外壳,表面亮面烤漆工艺处理,正背面设计有经典小凹面。充电器配备一个USB-A口,除了支持华为FCP、SCP快充外,还支持高通QC2.0快充。输出支持5V2A、9V2A、10V4A档位,可为华为系手机提供最高40W SCP快充。
最近充电头网在例行拆解华为这款快充时,在其中发现了芯朋微全套AC-DC快充套片,助力产品实现40W输出。下文小编将为您详细介绍。
华为40W超级快充充电器

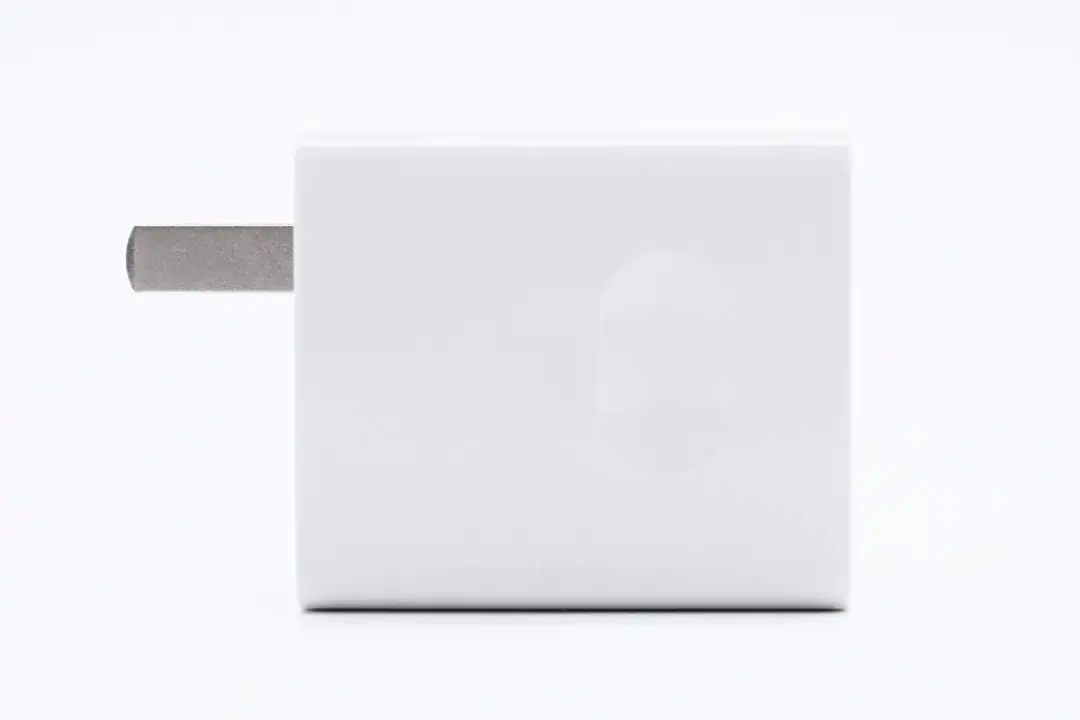

充电器为经典外观设计,采用PC防火材质白色外壳,腰身高光亮面处理,十分光滑。充电器配置固定式国标插脚,机身正背面设有小凹面,方便插拔。

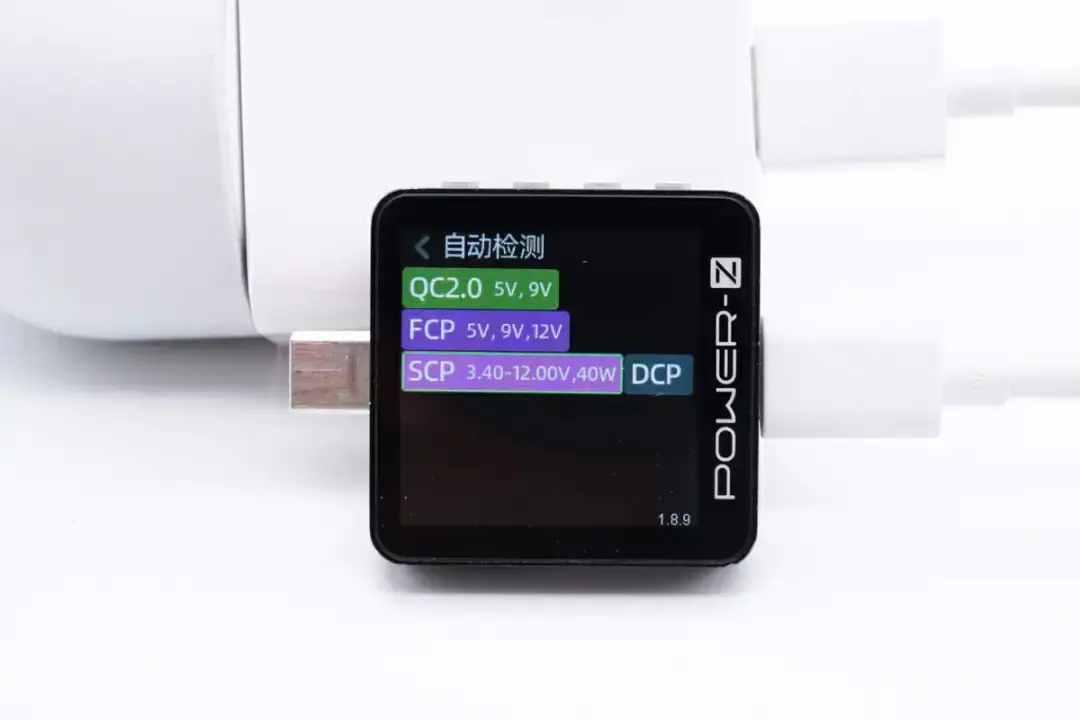

使用KM003C测得充电器USB-A口支持FCP、SCP、QC2.0、DCP充电协议。
简单看过产品外观,接下来充电头网将为您介绍其内置的芯朋微AC-DC快充套片方案。
芯朋微PN8276W

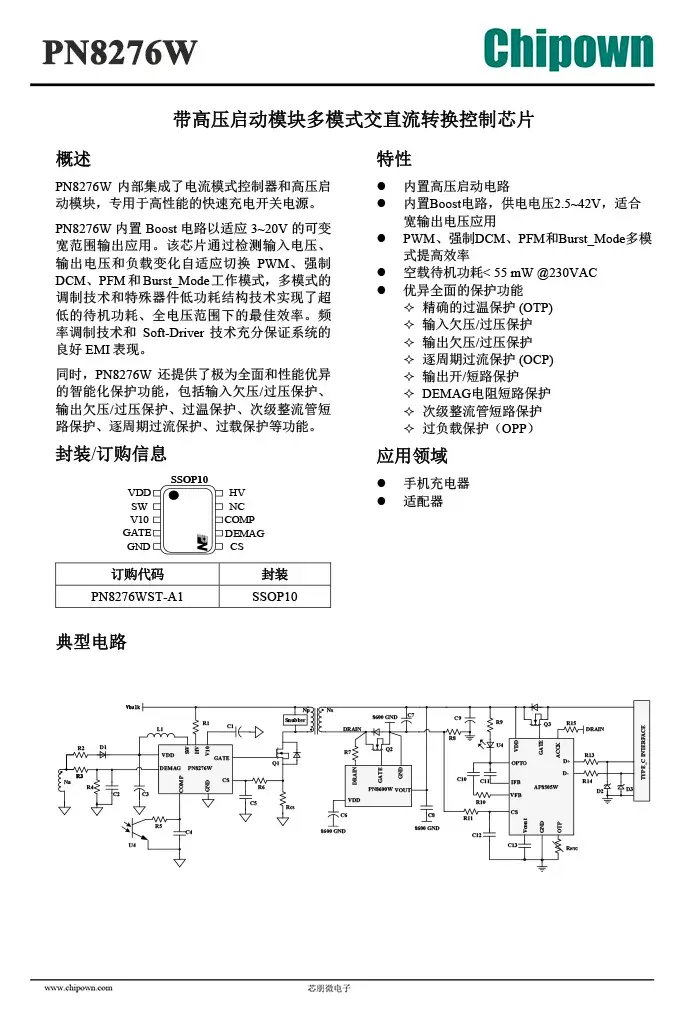

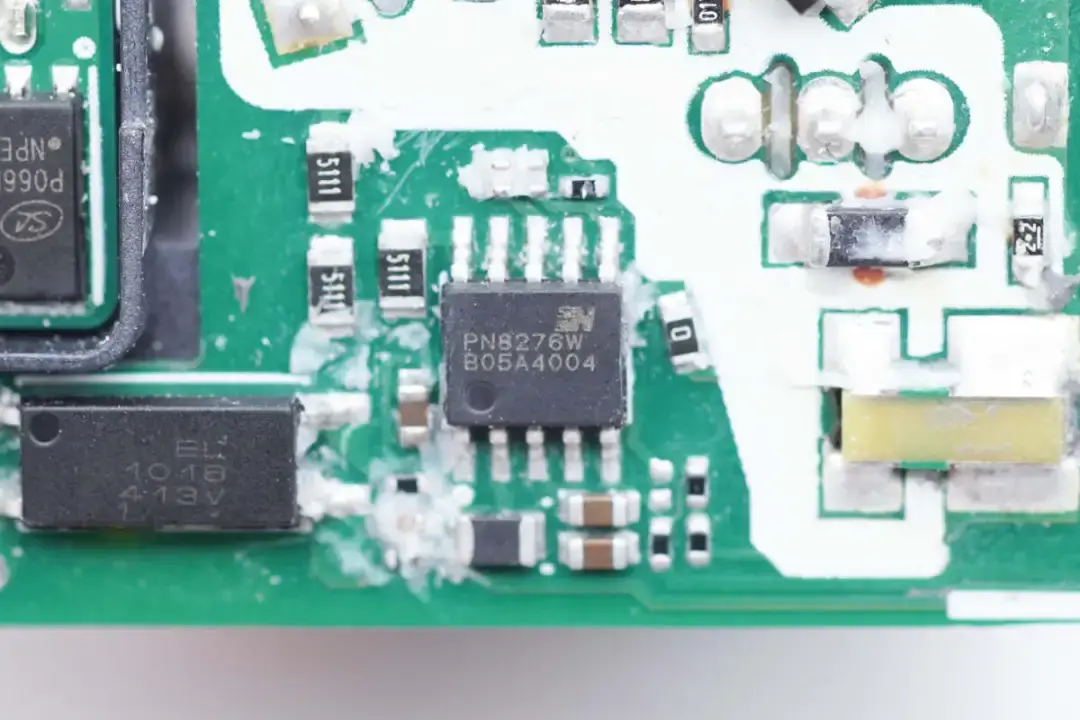

充电器内置的开关电源主控芯片采用芯朋微PN8276W,其内部集成了电流模式控制器和高压启动模块,专用于高性能的快速充电开关电源。
PN8276W内置Boost电路以适应3~20V的可变宽范围输出应用。该芯片通过检测输入电压、输出电压和负载变化自适应切换PWM、强制DCM、PFM和Burst_Mode工作模式,多模式的调制技术和特殊器件低功耗结构技术实现了超低的待机功耗、全电压范围下的最佳效率。频率调制技术和Soft-Driver技术充分保证系统的良好EMI表现。
同时,PN8276W还提供了极为全面和性能优异的智能化保护功能,包括输入欠压/过压保护、输出欠压/过压保护、过温保护、次级整流管短路保护、逐周期过流保护、过载保护等功能。
芯朋微PN8600W

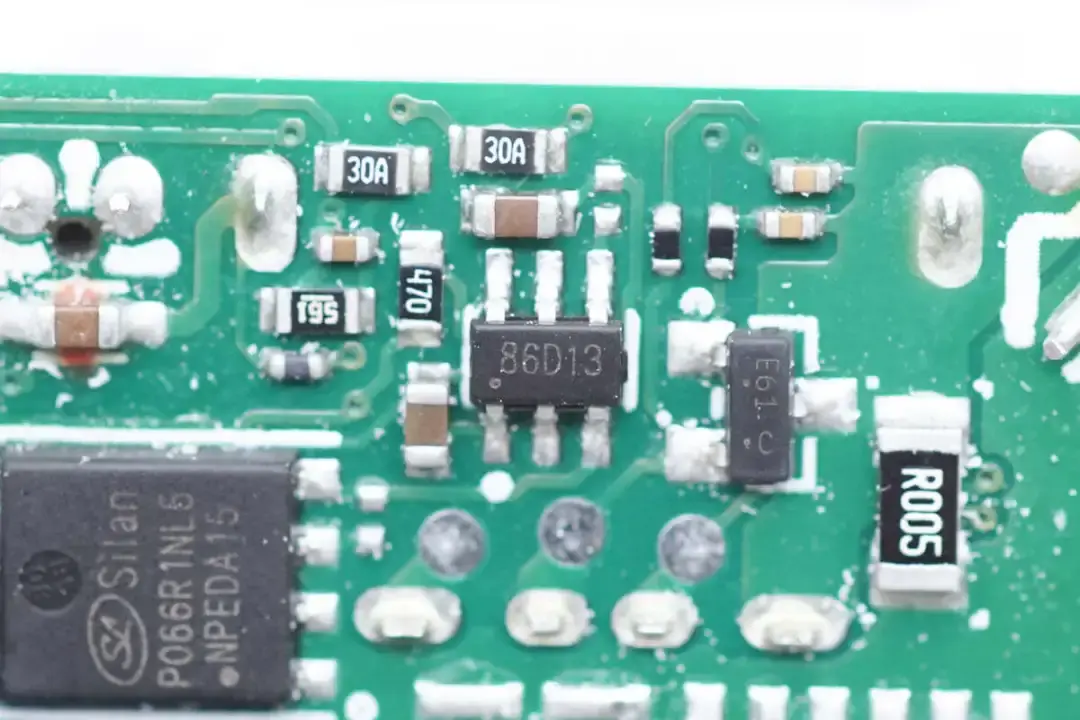

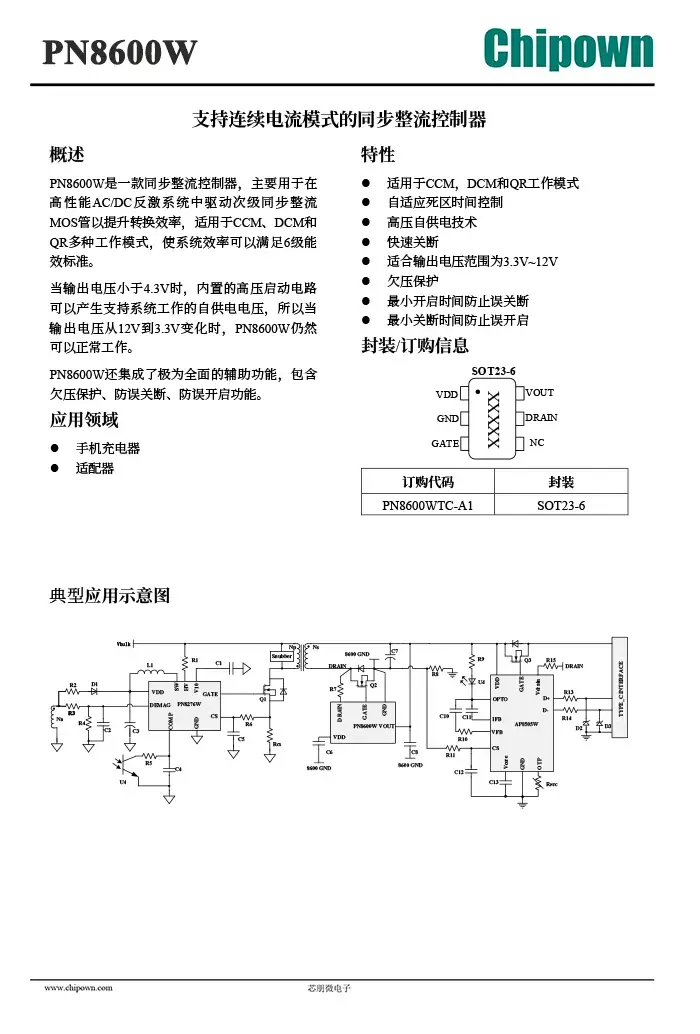

同步整流控制器丝印86D13,实际为芯朋微PN8600W。其主要用于在高性能AC-DC反激系统中驱动次级同步整流MOS管以提升转换效率,适用于CCM、DCM和QR多种工作模式,使系统效率可以满足6级能效标准。
当输出电压小于4.3V时,内置的高压启动电路可以产生支持系统工作的自供电电压,所以当输出电压从12V到3.3V变化时,PN8600W仍然可以正常工作。PN8600W还集成了极为全面的辅助功能,包含欠压保护、防误关断、防误开启功能。
芯朋微AP5805W

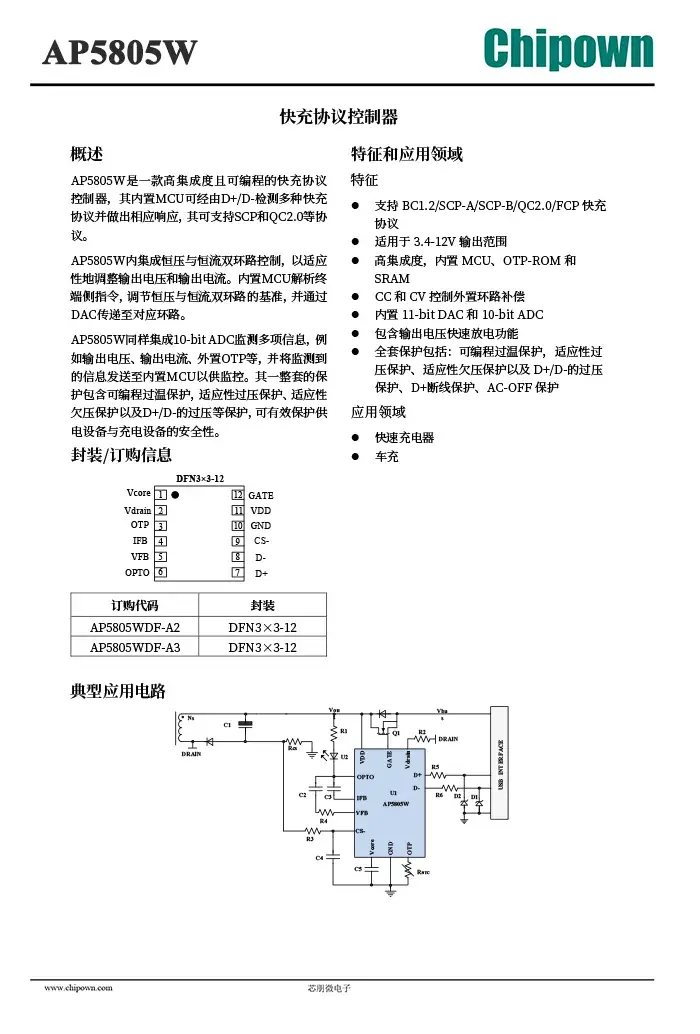

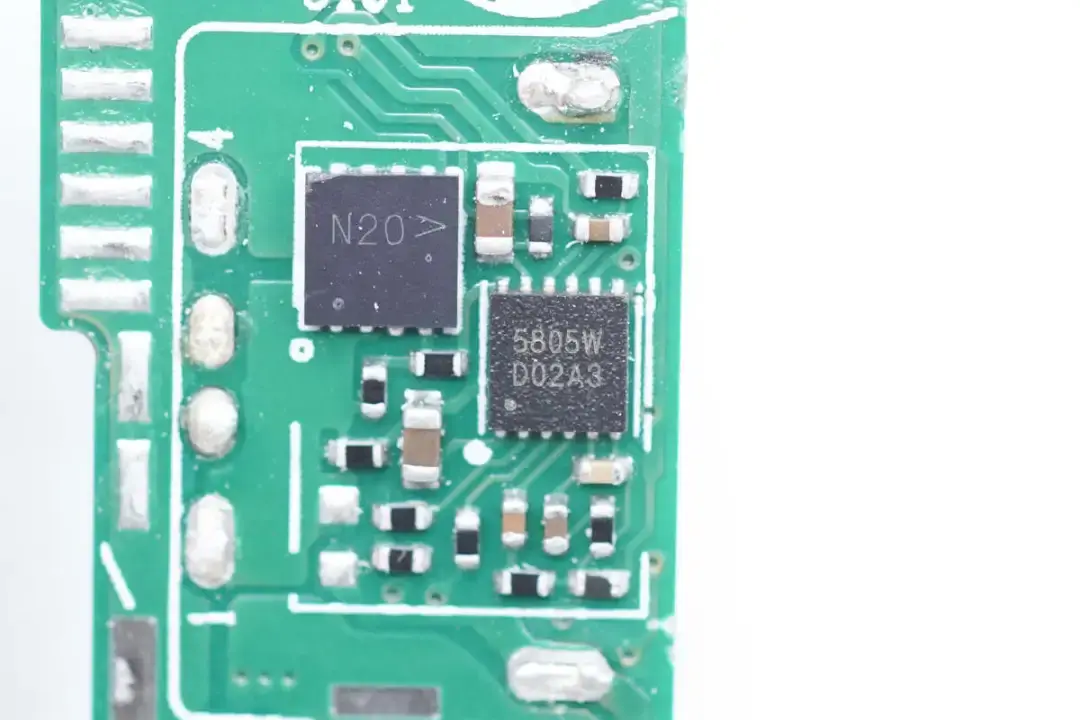

协议芯片采用芯朋微AP5805W,这是一款高集成度且可编程的快充协议控制器,其内置MCU可经由D+/D-检测多种快充协议并做出相应响应,其可支持BC1.2、SCP-A/B、FCP、QC2.0等协议,适用于3.4-12V输出范围。
AP5805W内集成恒压与恒流双环路控制,以适应性地调整输出电压和输出电流。内置MCU解析终端侧指令,调节恒压与恒流双环路的基准,并通过DAC传递至对应环路。
AP5805W同样集成10-bit ADC监测多项信息,例如输出电压、输出电流、外置OTP等,并将监测到的信息发送至内置MCU以供监控。其一整套的保护包含可编程过温保护,适应性过压保护、适应性欠压保护以及D+/D-的过压等保护,可有效保护供电设备与充电设备的安全性。
充电头网总结
华为这款充电器采用了芯朋微AC-DC快充套片方案,其中初级主控芯片采用集成高压启动的芯朋微PN8276W,同步整流芯片采用支持连续电流模式的芯朋微PN8600W,而协议芯片采用支持灵活编程定制的芯朋微AP5805W,支持FCP、SCP等多种快充协议。三款芯片协同工作,助力华为塑造一款稳定、高效的40W超级快充充电器。
无锡芯朋微电子股份有限公司是一家专注于功率集成电路研发的民营高科技企业,公司芯朋微主要产品包括AC-DC、DC-DC、Motor Driver等,广泛应用于家用电器、手机及平板、充电&适配器、智能电网、5G通信、工控设备等领域。目前,公司已发展成为国内高压电源和驱动类芯片的领先供应商,为众多电子行业知名企业提供功率集成电路产品和解决方案,年出货超过14亿颗芯片,建立了良好的品牌优势。
