宝砾微发布基于PL3050的音频产品高效电源方案

Mino 9月 18, 2022

前言

科技的快速发展使得消费类电子产品逐渐普及到家庭,而音箱作为其中的一大门类被越来越多的家庭和个人消费者所接受和使用。现在音箱产品相比传统音箱不仅有了众多新功能,而且凭借蓝牙等无线连接技术,在易用性上提升明显。

电源管理芯片作为音箱产品的核心器件,稳定、可靠、高性价比一直是厂商的首要考量因素。在电源管理领域有着深厚技术积累的深圳宝砾微电子有限公司,推出了一款适用于音频功率放大器的包络跟踪电源方案,搭载宝砾微旗下 PL3050 电源管理芯片,下面充电头网为各位介绍这款方案的亮点特色。

宝砾微推出音频产品电源方案

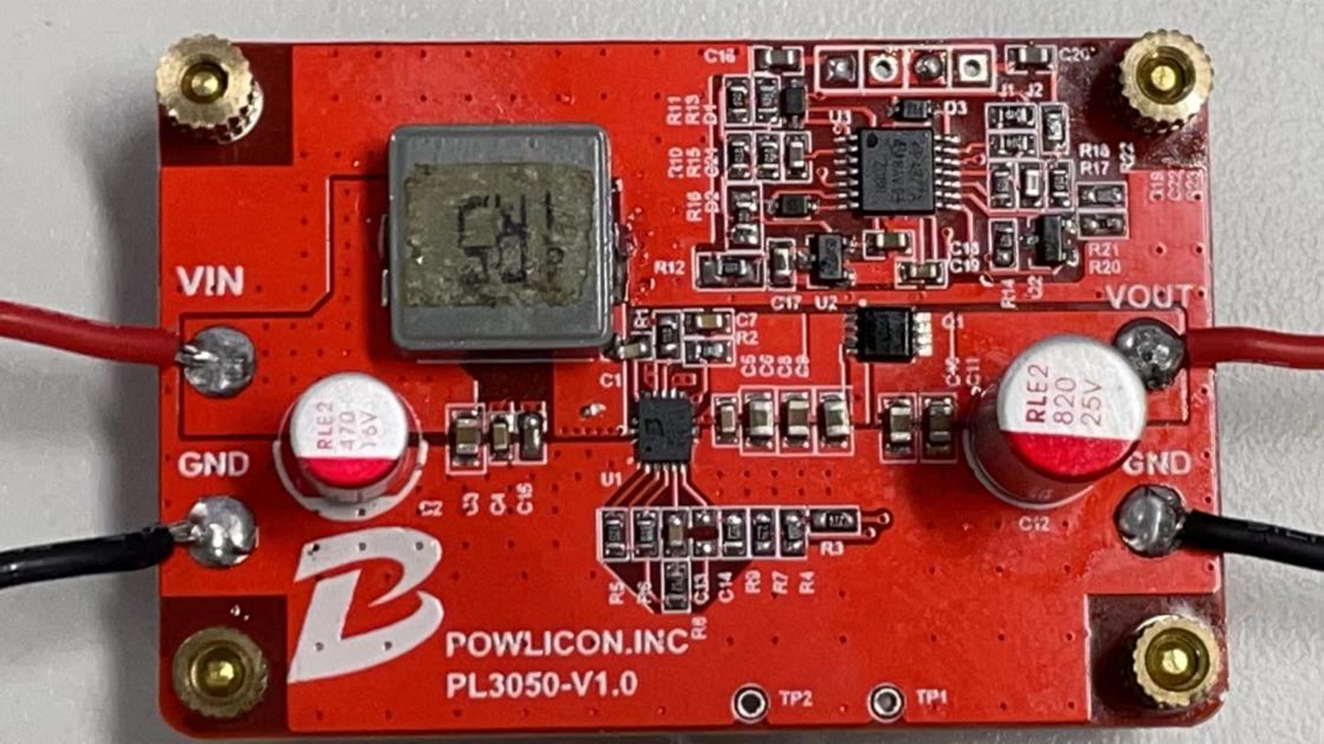

宝砾微音频产品包络跟踪电源方案 Demo 如下图所示。通过在 FB 引脚上添加音频包络信号,PL3050 的输出电压可以根据音频信号的包络来改变。因此,PL3050 为音频功率放大器提供动态变化的电源电压。使得在整个输出功率范围内,音频功率放大器始终保持高效率,从而提高续航时间。

宝砾微发布基于PL3050的音频产品高效电源方案-充电头网

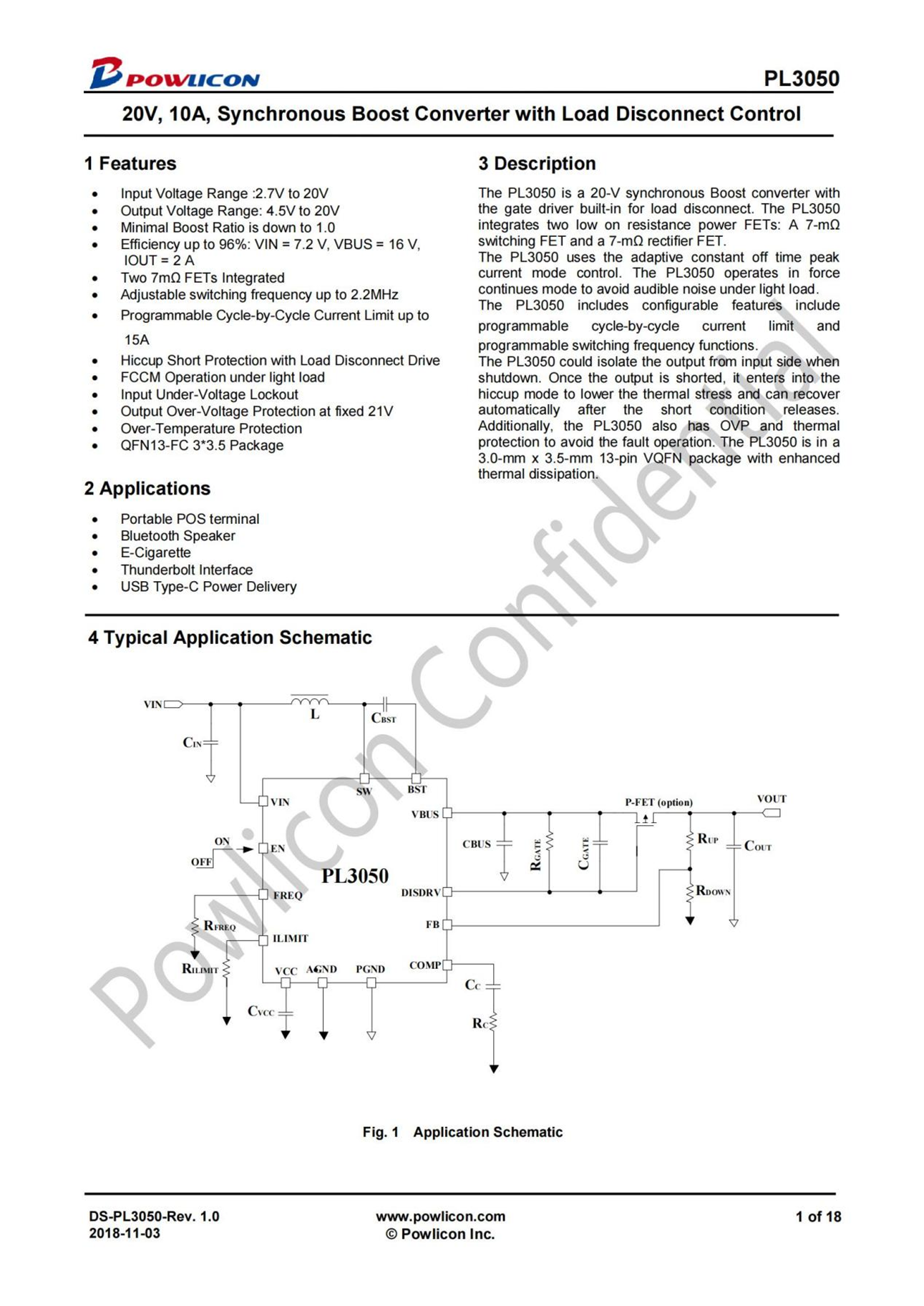

宝砾微 PL3050 是一款 20V 10A 同步升压转换芯片,内置用于负载断开的栅极驱动器;PL3050集成了两个低导通内阻的功率 MOSFET:7mΩ 的开关 MOSFET 和 7mΩ 的整流 MOSFET。

宝砾微 PL3050 输入支持 2.7V~20V,输出支持 4.5V~20V,支持高达 2.2MHz 可调开关频率,支持高达 15A 可编程逐周期电流,最小升压比低至 1.0。

宝砾微发布基于PL3050的音频产品高效电源方案-充电头网

宝砾微 PL3050 采用自动恒定频率的峰值电流模式控制。轻载时,PL3050 工作在 FCCM 模式下,以避免产生低频噪音。芯片支持输入欠压锁定、输出短路保护、输出过压保护、过热保护,其中输出短路保护功能是行业内其他升压IC所不具备的,解决了在行业痛点。

当输出短路时,PL3050 可以将输出端与输入端隔离。输出一旦短路,它就会进入打嗝模式以降低热应力,并在短路条件解除后自动恢复。

宝砾微发布基于PL3050的音频产品高效电源方案-充电头网

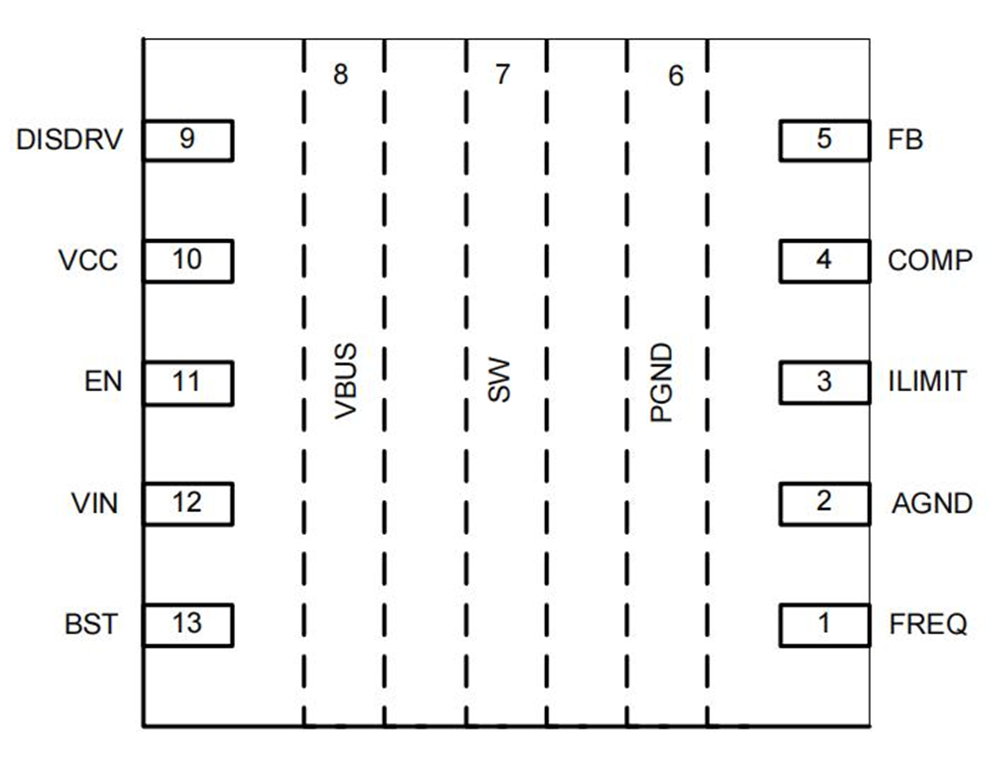

宝砾微 PL3050 采用可靠的 QFN13-FC 3*3.5 封装,能够保证在大功率应用下的散热均匀,相对普通打线封装的产品稳定性更高。适用于便携式 POS 终端、蓝牙音箱、电子烟、雷电接口、USB-C 供电等应用场景。

宝砾微发布基于PL3050的音频产品高效电源方案-充电头网

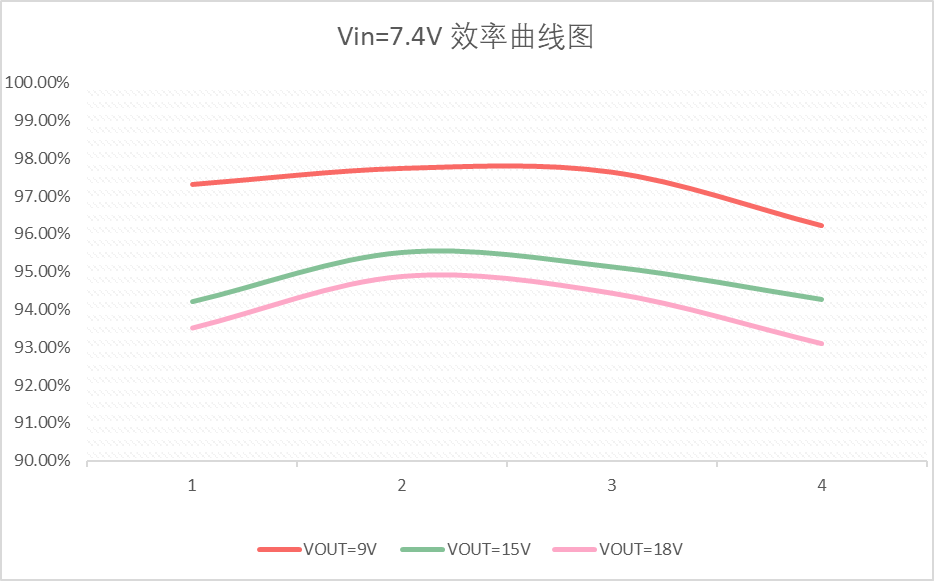

宝砾微音频产品包络跟踪电源 Demo 在 7.4V 输入,9V、15V、18V 输出条件下的效率测试如上图所示。可以看到 9V 输出时,最高测试效率高达 97.7%。

宝砾微发布基于PL3050的音频产品高效电源方案-充电头网

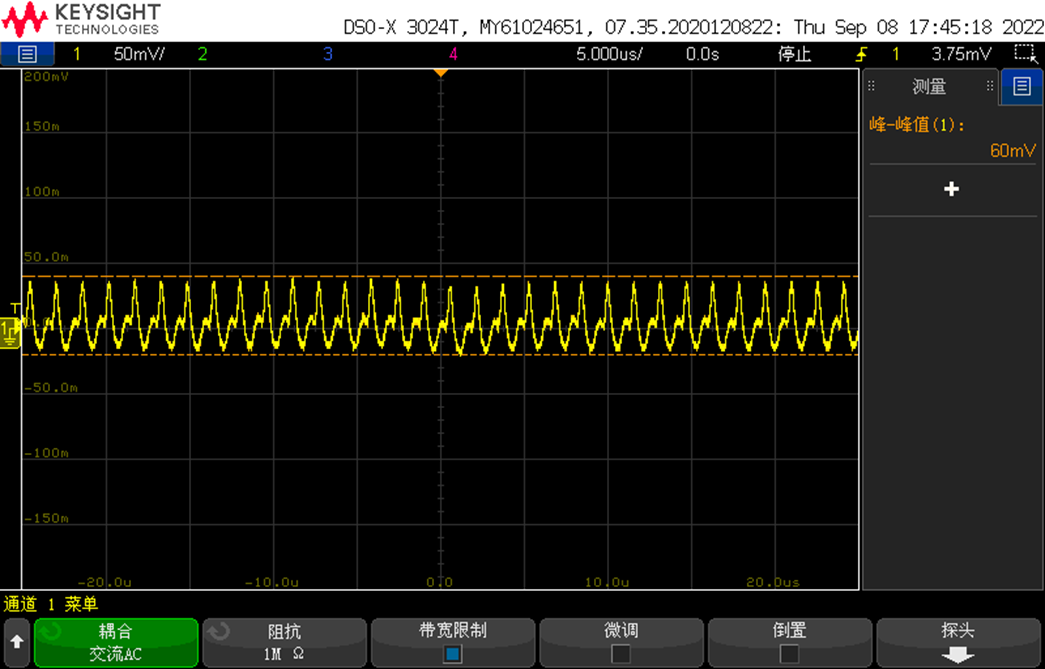

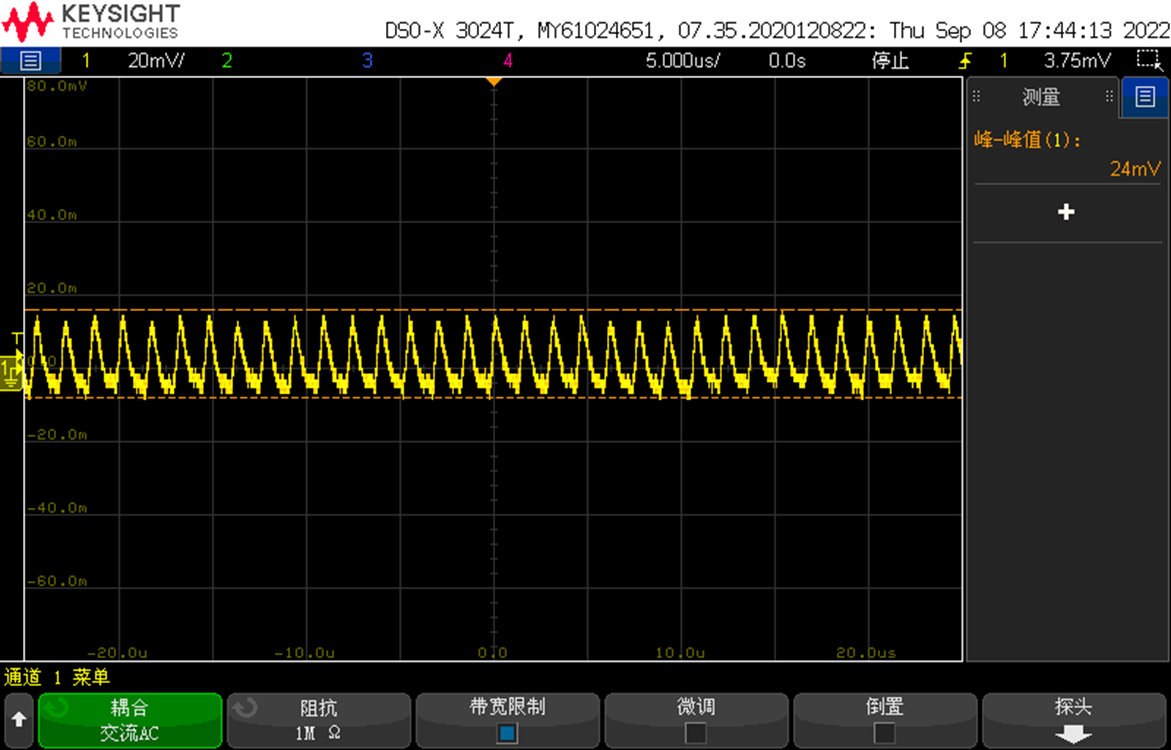

宝砾微音频产品包络跟踪电源 Demo 在输入电压 7.4V,输出电压 9V,输出电流 1A 条件下的纹波测试如上图所示。

宝砾微发布基于PL3050的音频产品高效电源方案-充电头网

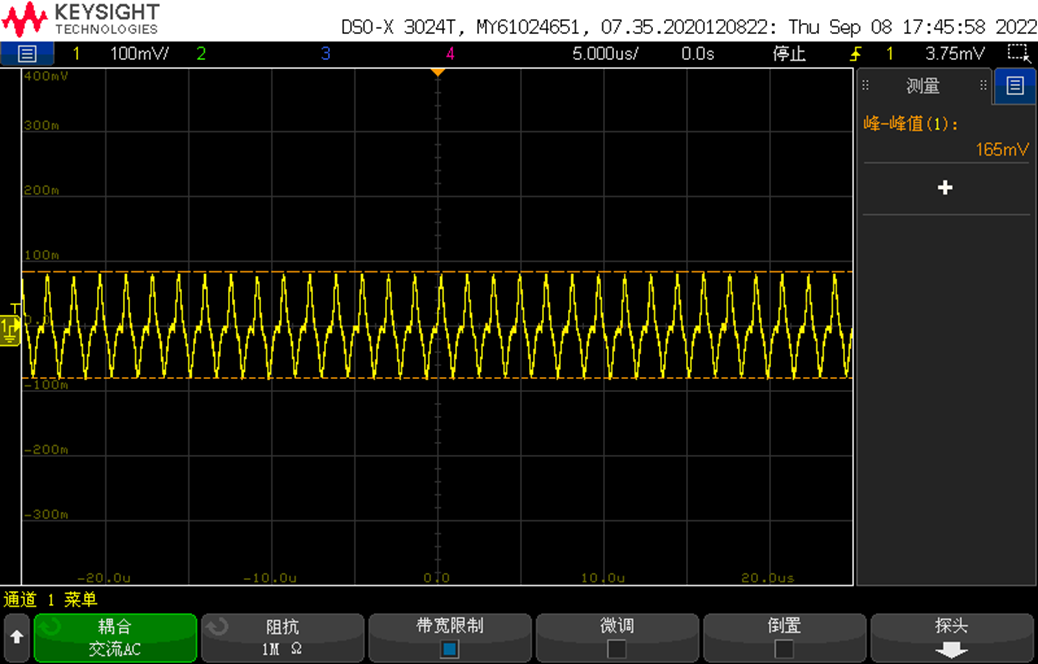

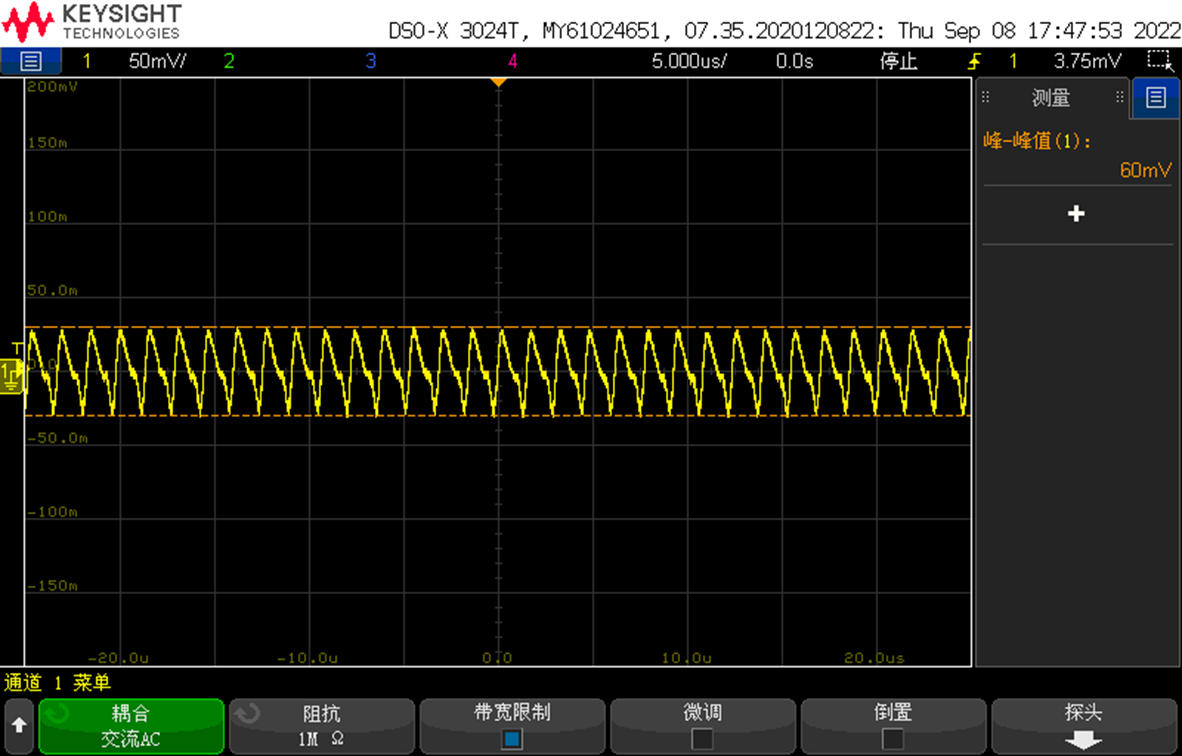

宝砾微音频产品包络跟踪电源 Demo 在输入电压 7.4V,输出电压 9V,输出电流 4A 条件下的纹波测试如上图所示。

宝砾微发布基于PL3050的音频产品高效电源方案-充电头网

宝砾微音频产品包络跟踪电源 Demo 在输入电压 7.4V,输出电压 15V,输出电流 1A 条件下的纹波测试如上图所示。

宝砾微发布基于PL3050的音频产品高效电源方案-充电头网

宝砾微音频产品包络跟踪电源 Demo 在输入电压 7.4V,输出电压 15V,输出电流 4A 条件下的纹波测试如上图所示。

宝砾微发布基于PL3050的音频产品高效电源方案-充电头网

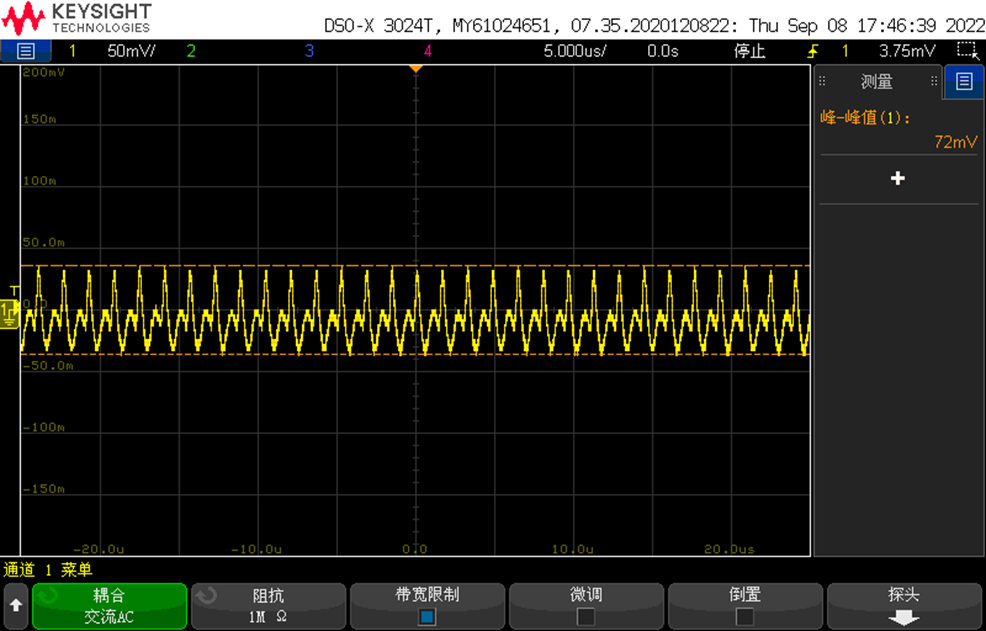

宝砾微音频产品包络跟踪电源 Demo 在输入电压 7.4V,输出电压 18V,输出电流 1A 条件下的纹波测试如上图所示。

宝砾微发布基于PL3050的音频产品高效电源方案-充电头网

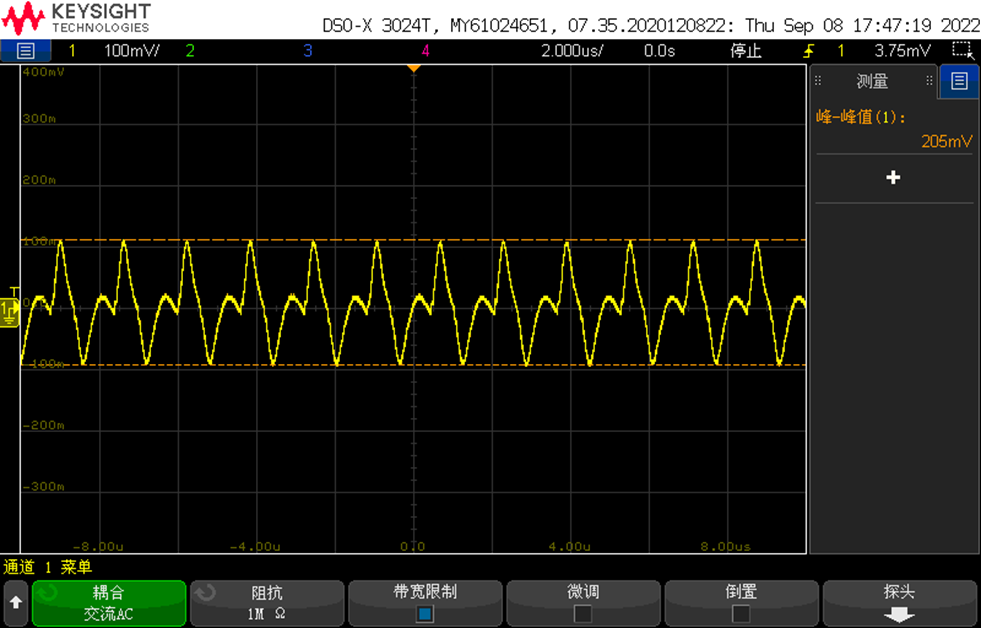

宝砾微音频产品包络跟踪电源 Demo 在输入电压 7.4V,输出电压 18V,输出电流 4A 条件下的纹波测试如上图所示。

宝砾微发布基于PL3050的音频产品高效电源方案-充电头网

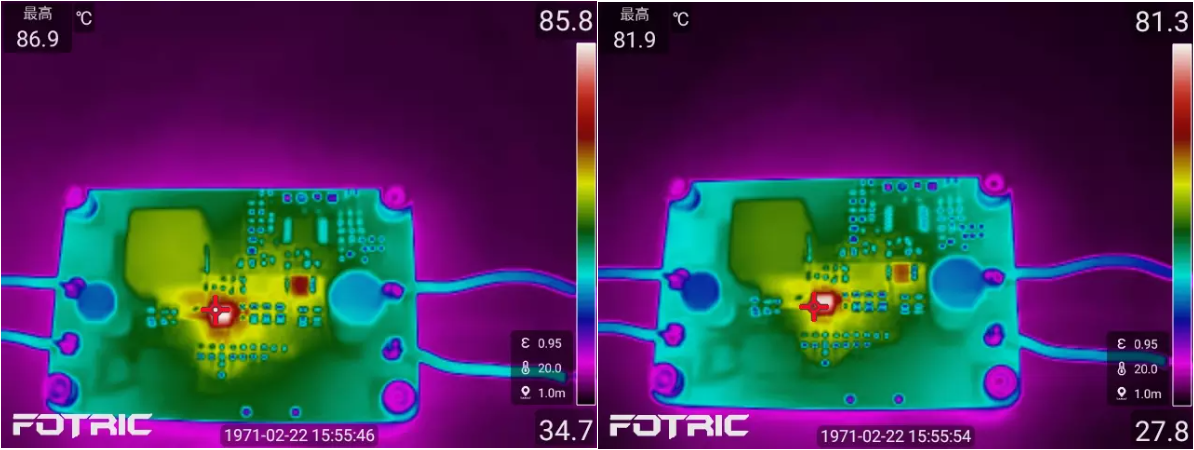

宝砾微音频产品包络跟踪电源 Demo 在输入电压 7.4V,输出电压 15V,输出电流 3.5A 条件下的温升测试如上图所示,可以看到最高温度为 86.9℃。

宝砾微发布基于PL3050的音频产品高效电源方案-充电头网

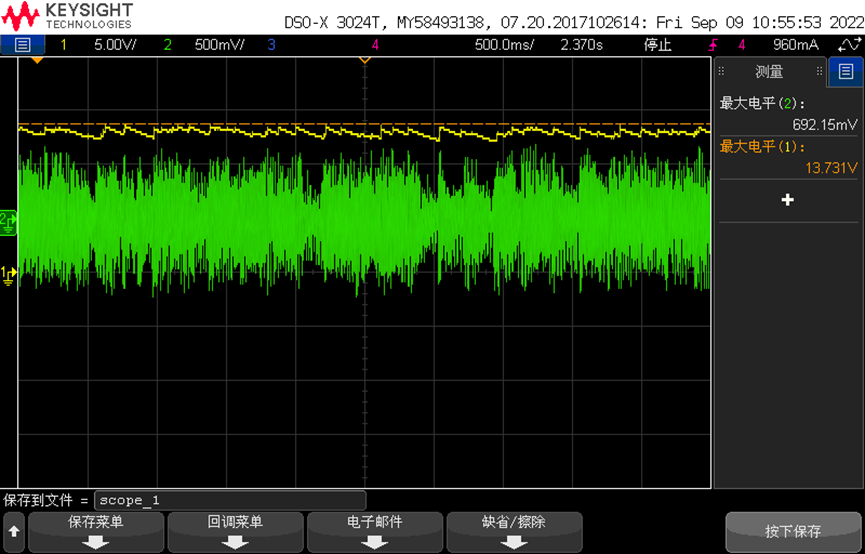

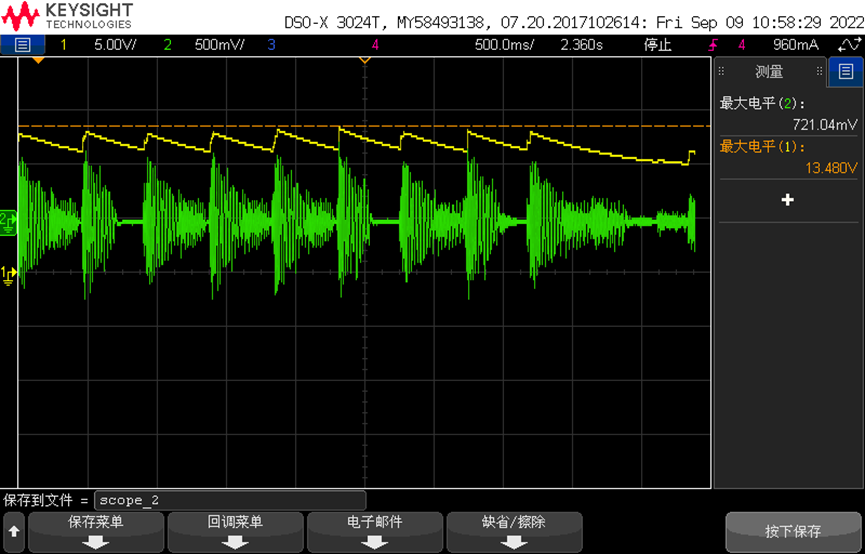

宝砾微音频产品包络跟踪电源 Demo 电压包络测试如上图所示,其中绿色是音频信号,黄色是输出电压。

宝砾微发布基于PL3050的音频产品高效电源方案-充电头网

宝砾微音频产品包络跟踪电源 Demo 电压包络测试如上图所示,其中绿色是音频信号,黄色是输出电压。

宝砾微发布基于PL3050的音频产品高效电源方案-充电头网

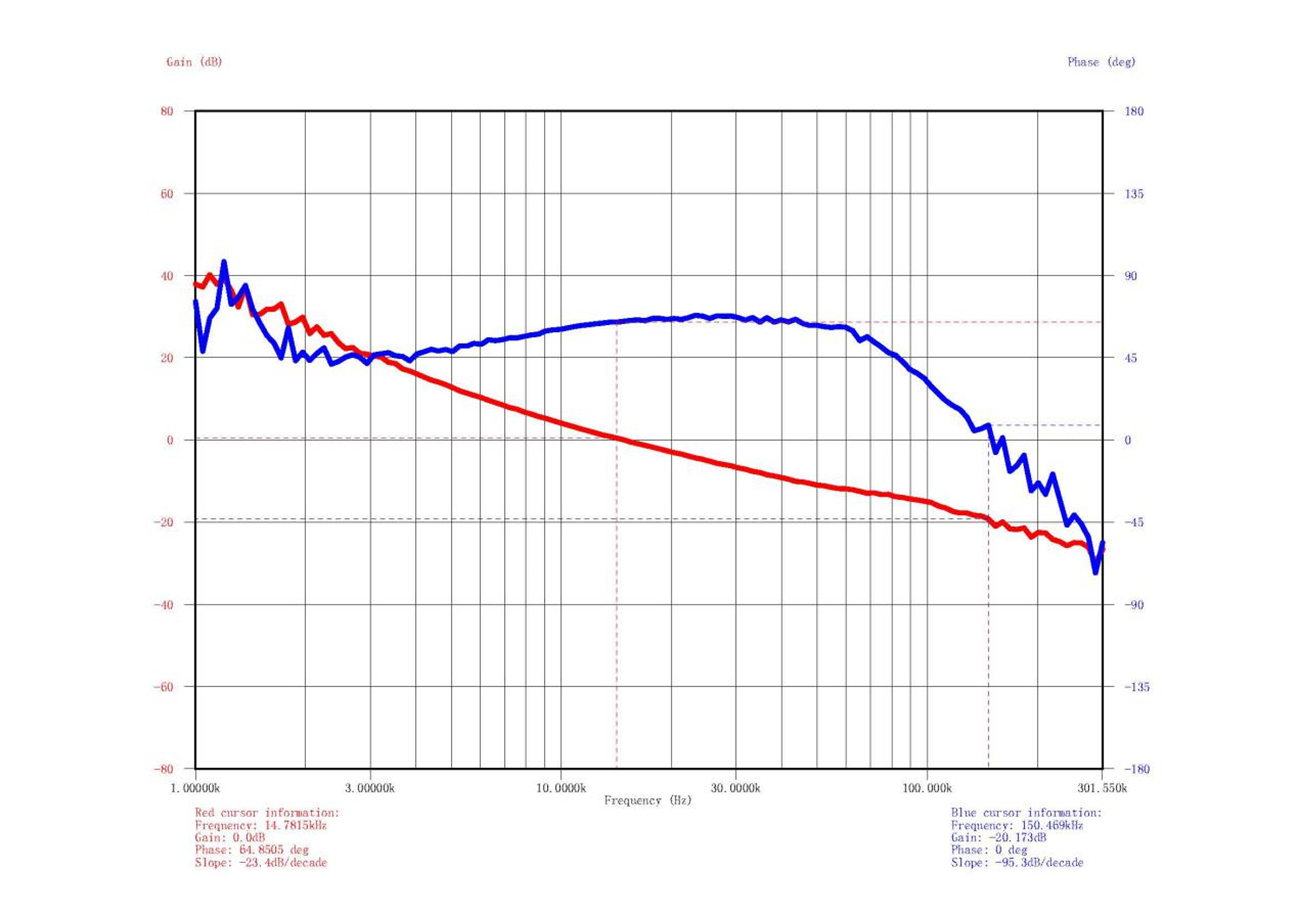

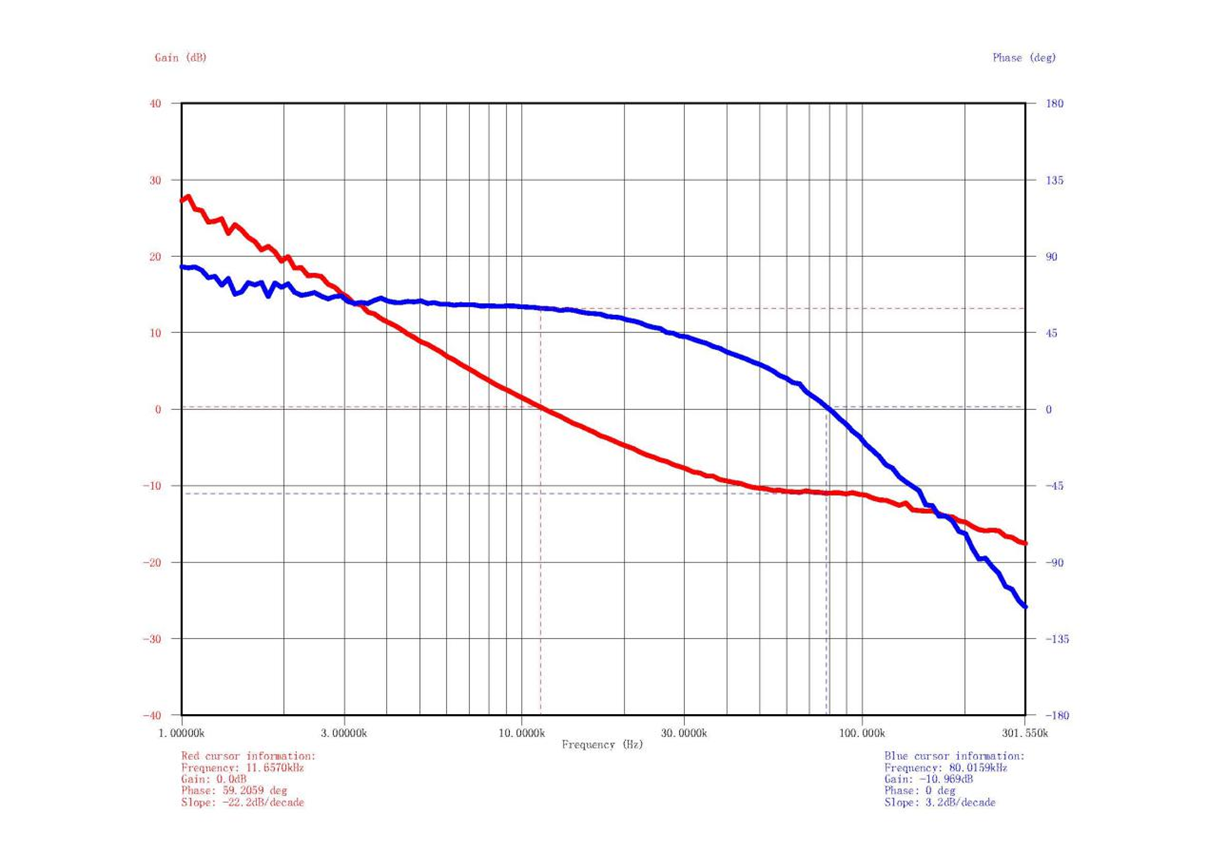

宝砾微音频产品包络跟踪电源源 Demo 在 7.4V 输入,15V@4Ω 输出条件下的伯德图如上图所示。

宝砾微发布基于PL3050的音频产品高效电源方案-充电头网

宝砾微音频产品包络跟踪电源 Demo 在 7.4V 输入,15V@30Ω 输出条件下的伯德图如上图所示。

充电头网总结

宝砾微电子推出的音频产品包络跟踪电源方案,通过 PL3050 的 FB 引脚实现音频包络信号对输出电压的控制,充分利用 PL3050 内置栅极驱动器和两颗低导阻 MOS的特点,外围电路十分简洁;芯片可随负载自动切换运行模式,有效降低噪声,提升系统效率;支持丰富全面的保护措施,为客户提供更高性价比,更可靠的电源解决方案。
