前言
摩米士推出了一款USB-C接口的苹果手表磁吸无线充电器,可以直接连接到iPad或者苹果笔记本的USB-C接口上,为苹果手表充电。这款磁吸无线充电器采用原装苹果无线充模块,拥有MFW认证,并配有可以旋转的硅胶防尘塞,提供更好的保护,防止异物进入接口。
这款手表磁吸充电器消除了线缆束缚,连接在电脑上为手表充电十分方便,并且也便于收纳,日常使用更加友好。下面充电头网就带来摩米士手表磁吸无线充电器的拆解,一起看看是如何设计的。
摩米士USB-C磁吸无线充电器开箱
![拆解报告:MOMAX摩米士USB-C磁吸无线充电器UD28-充电头网](https://static.chongdiantou.com/wp-content/uploads/2023/01/2023010910581533.jpeg)

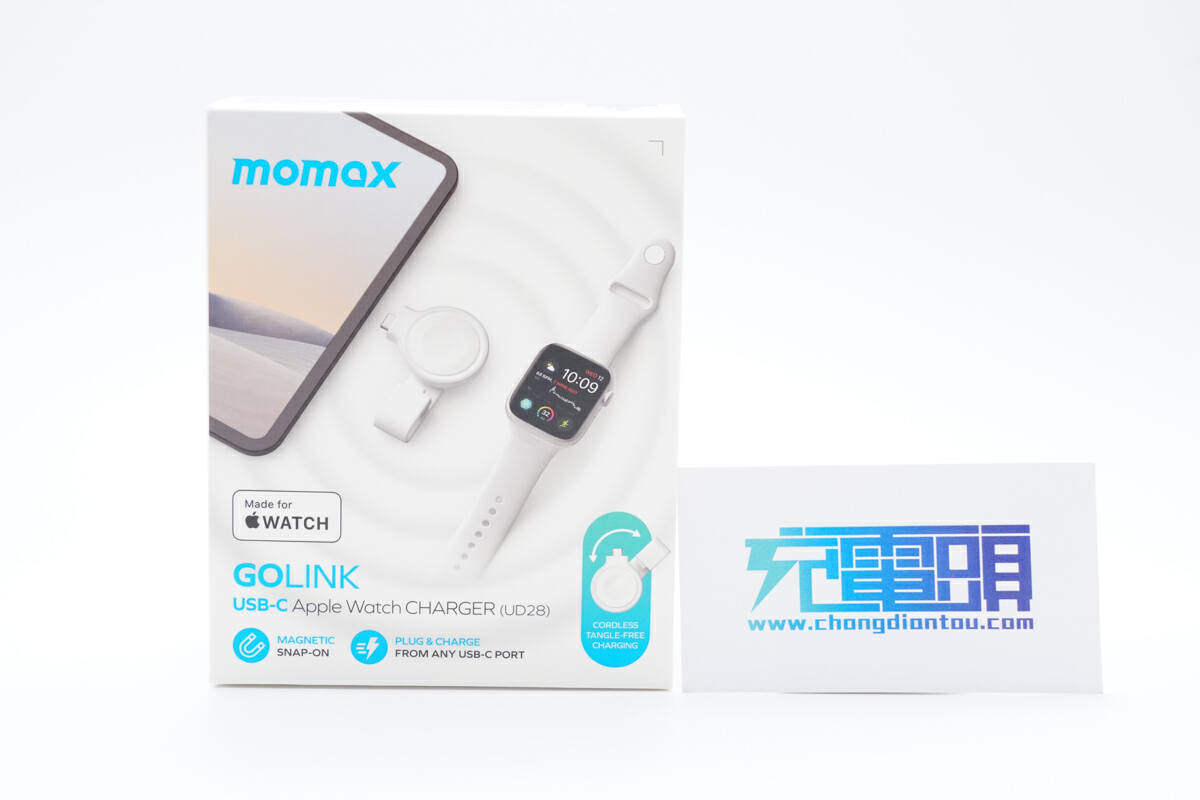

包装盒为MOMAX 一贯简约蓝白设计风格,正面印有手表充电器使用场景图示,可连接平板对手表进行充电;另外这款手表充电器名称字样“ GOLINK USB-C Apple Watch Charger”,并拥有MFW认证;右下角蓝色圈内图示表明防尘保护套可自由旋转角度,这点也已经在场景图上有所展示。
![拆解报告:MOMAX摩米士USB-C磁吸无线充电器UD28-充电头网](https://static.chongdiantou.com/wp-content/uploads/2023/01/2023010910581995.jpeg)
背面印有产品搭配笔记本、平板等使用场景图示,下部分印有多语产品释义。
名称:GOLINK苹果手表磁吸无线充电器(以下简称 GOLINK 手表磁吸充电器);
型号:UD28;右侧印有产品条形码以及FCC、CE等认证标识;
制造商:爱米士电子(深圳)有限公司;
品牌商:摩米士科技(深圳)有限公司。
![拆解报告:MOMAX摩米士USB-C磁吸无线充电器UD28-充电头网](https://static.chongdiantou.com/wp-content/uploads/2023/01/2023010910582417.jpeg)

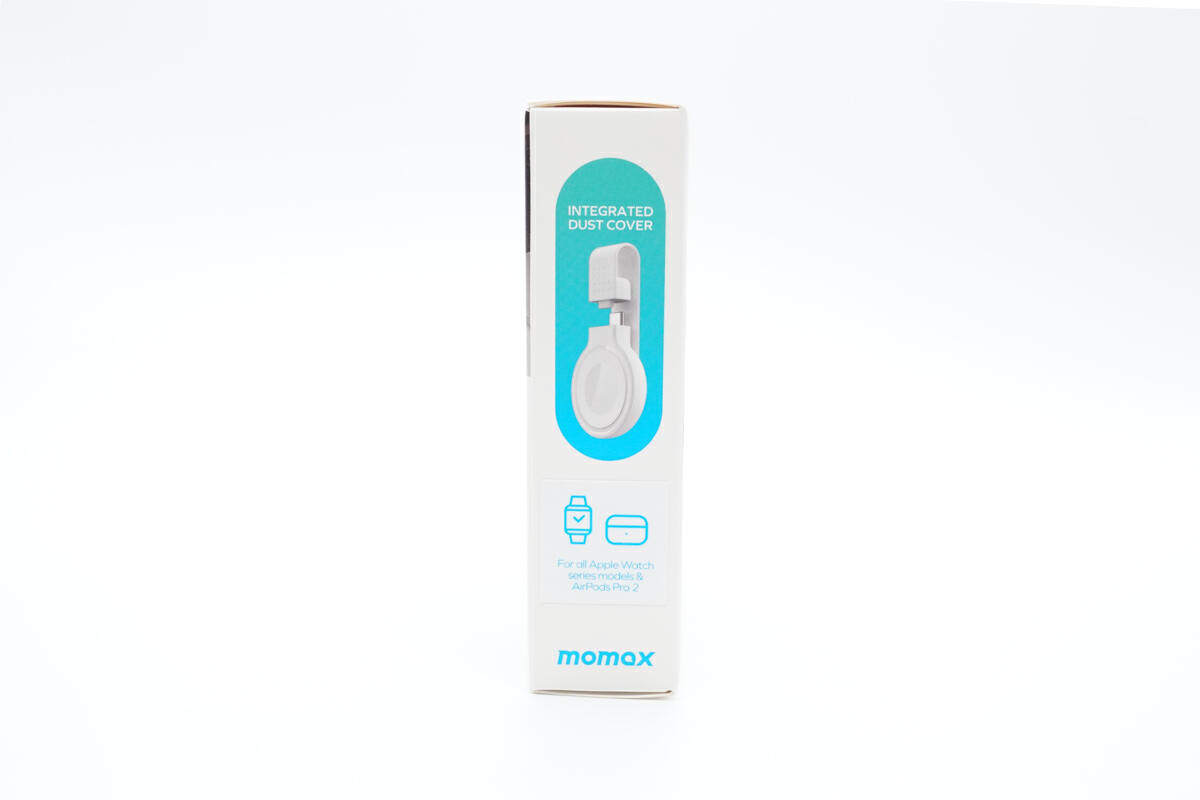

侧面印有防尘塞开启外观图以及兼容设备说明,可对全系Apple Watch进行无线充电以及AirPods Pro 2进行无线充电,测试部分也将会进行验证。
![拆解报告:MOMAX摩米士USB-C磁吸无线充电器UD28-充电头网](https://static.chongdiantou.com/wp-content/uploads/2023/01/2023010910582846.jpeg)

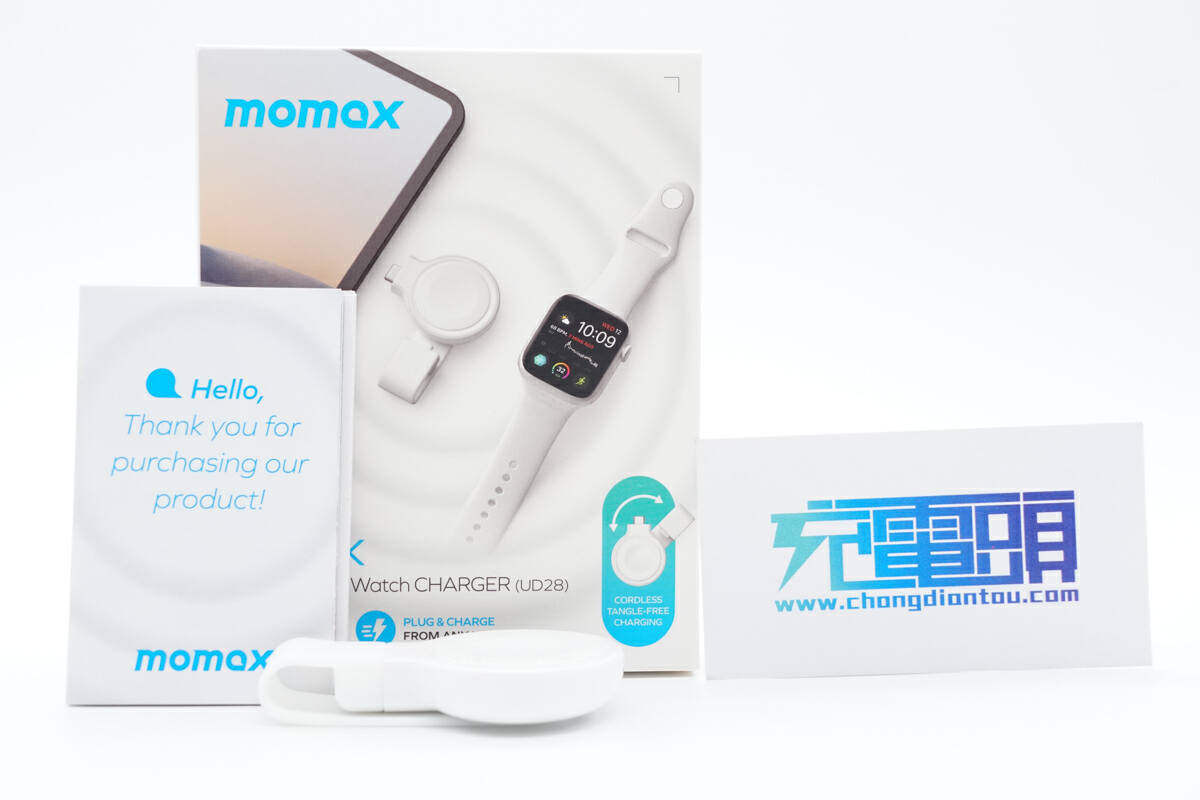

取出包装内所有物品,除手表充电器外,另附赠安全讯息卡、说明手册以及产品展示手册。
![拆解报告:MOMAX摩米士USB-C磁吸无线充电器UD28-充电头网](https://static.chongdiantou.com/wp-content/uploads/2023/01/2023010910583026.jpeg)

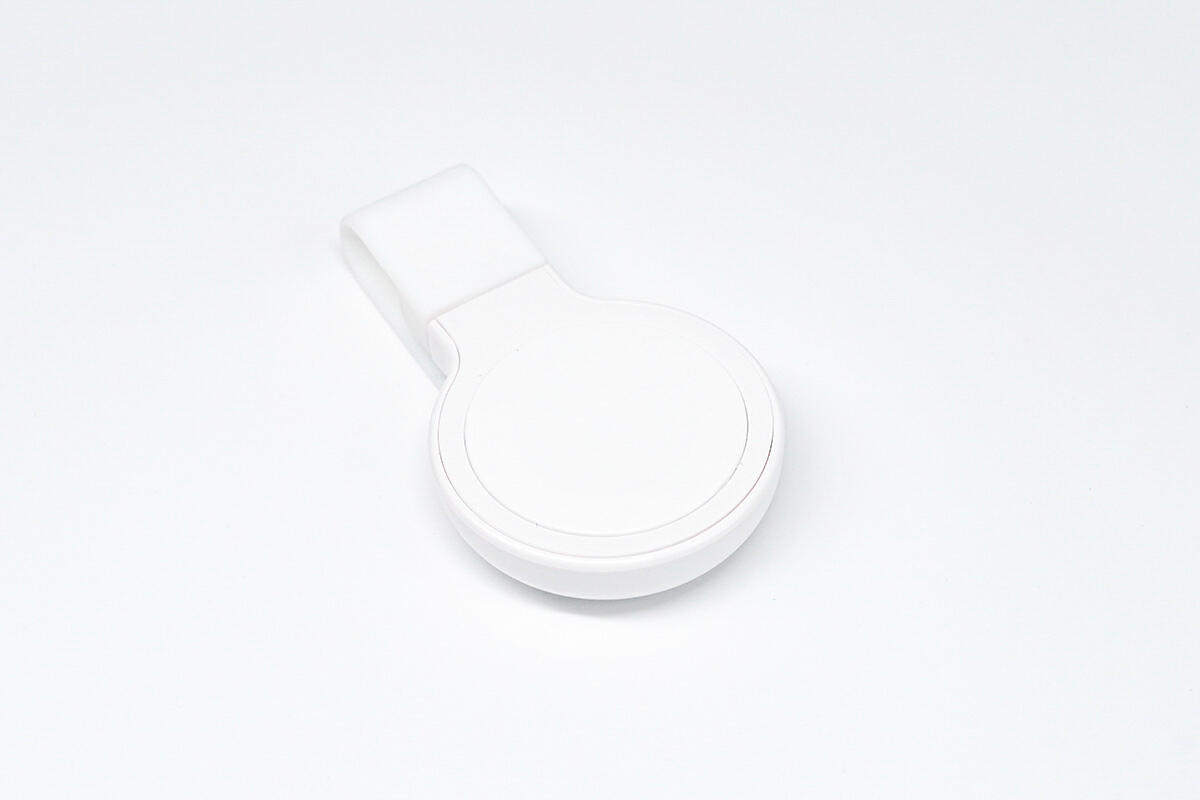

GOLINK 手表磁吸充电器正面磁吸部分镶嵌在PC外壳中,原装磁吸充电模块部分中间为凹陷圆弧亮面设计,使得Apple Watch凸起的玻璃表背更加贴合。
![拆解报告:MOMAX摩米士USB-C磁吸无线充电器UD28-充电头网](https://static.chongdiantou.com/wp-content/uploads/2023/01/2023010910583231.jpeg)

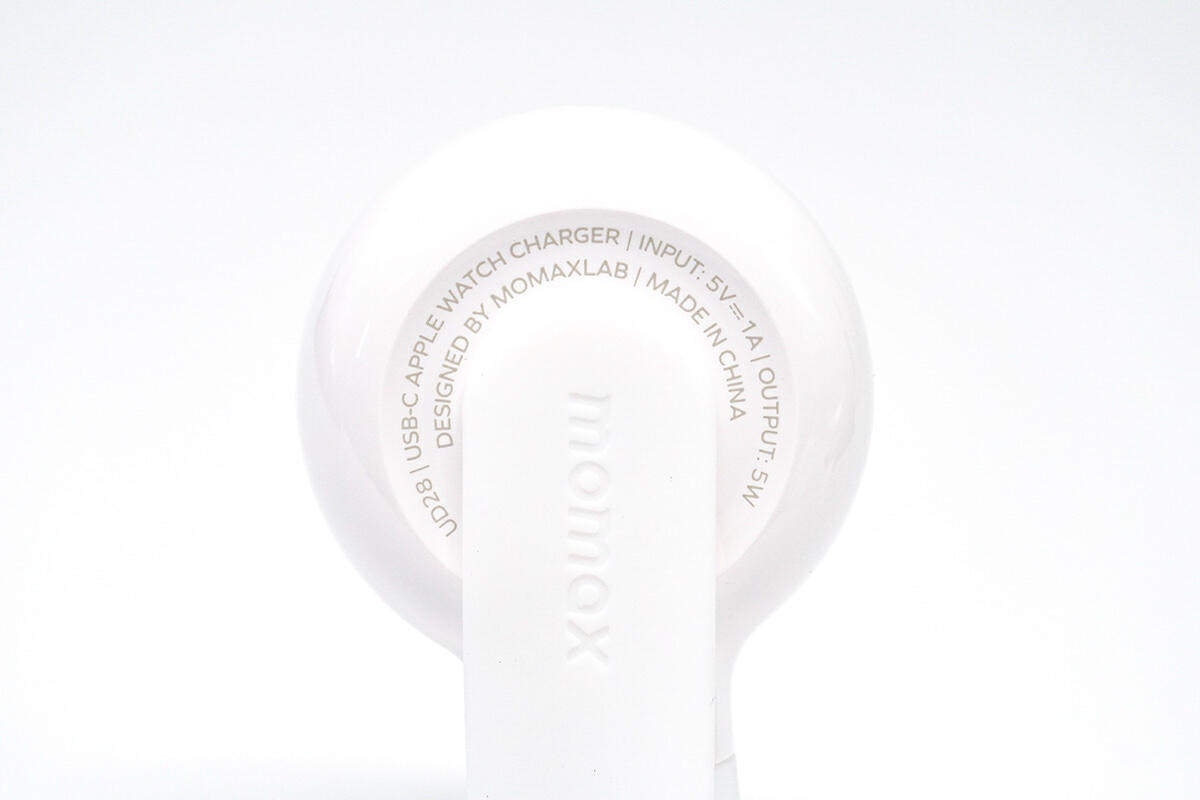

GOLINK 手表磁吸充电器背面印有相关参数铭文。
型号:UD28;输入:5V1A;输出:5W。
![拆解报告:MOMAX摩米士USB-C磁吸无线充电器UD28-充电头网](https://static.chongdiantou.com/wp-content/uploads/2023/01/2023010910583599.jpeg)

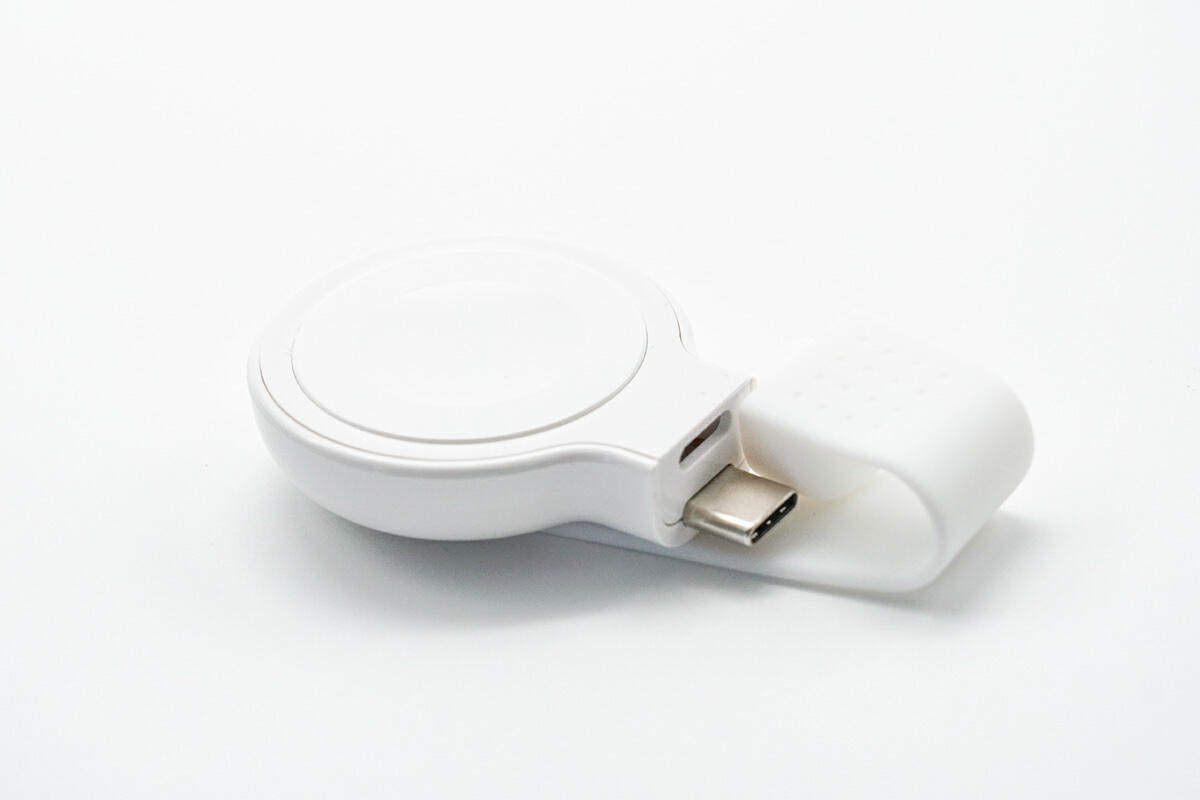

此外,GOLINK 手表磁吸充电器防尘塞上印有MOMAX品牌字样,并且硅胶防尘塞可自由旋转任意角度,也可自行取下,方便清洗;充电器采用一体式USB-C端口设计,可直接连接搭载USB-C端口的充电器使用,无须担心物理兼容端口的问题。
![拆解报告:MOMAX摩米士USB-C磁吸无线充电器UD28-充电头网](https://static.chongdiantou.com/wp-content/uploads/2023/01/2023010910583774.jpeg)

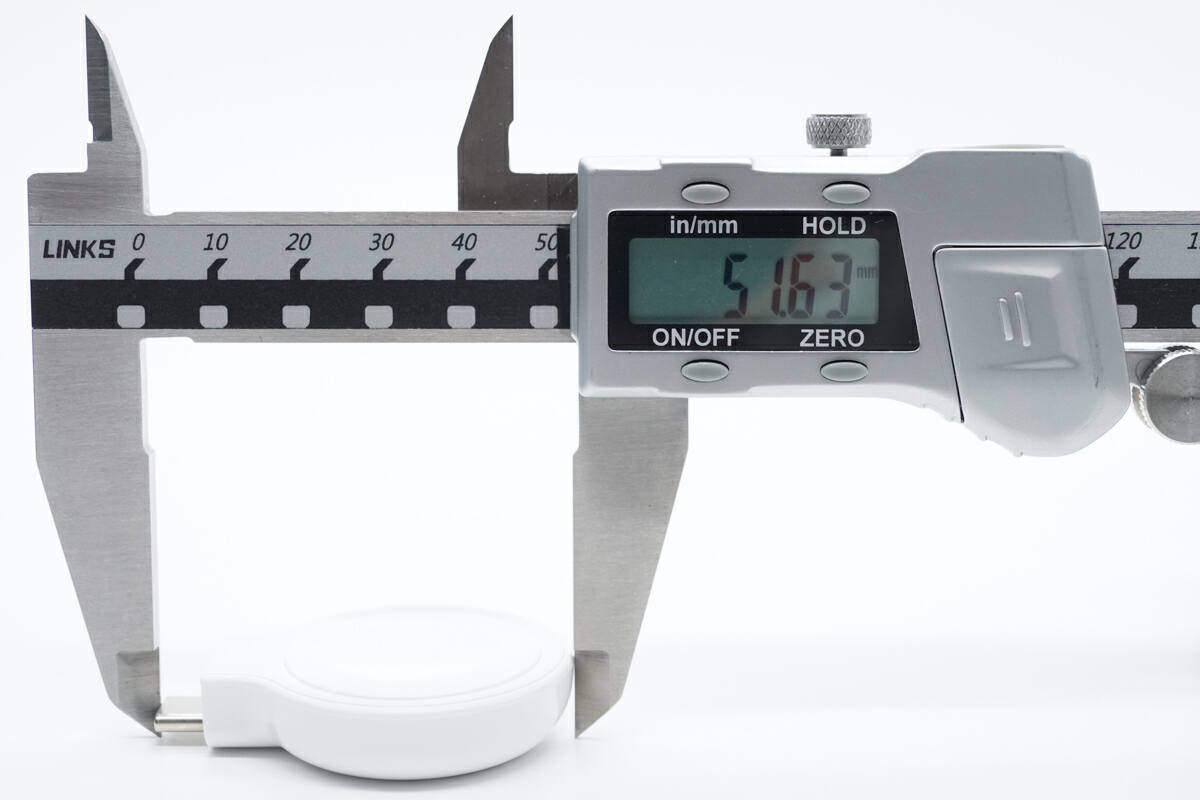

GOLINK 手表磁吸充电器长度约为51.63mm。
![拆解报告:MOMAX摩米士USB-C磁吸无线充电器UD28-充电头网](https://static.chongdiantou.com/wp-content/uploads/2023/01/2023010910583934.jpeg)

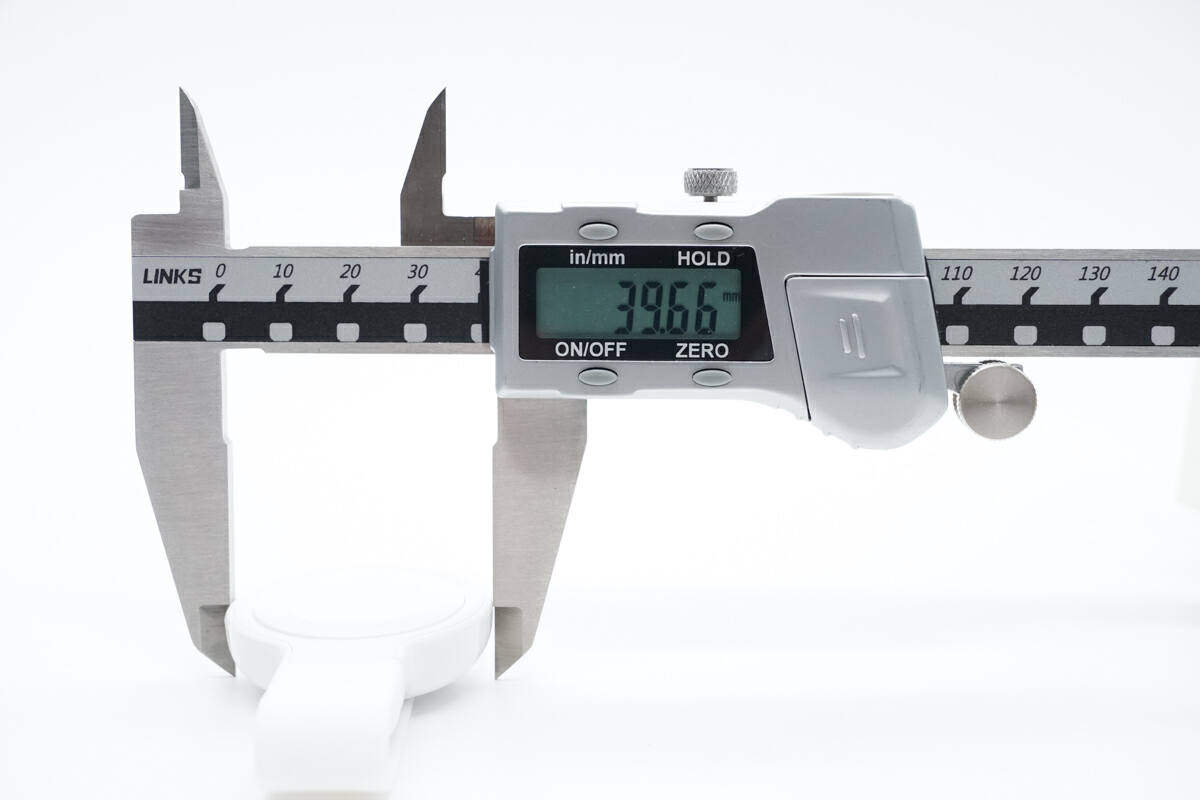

GOLINK 手表磁吸充电器磁吸区域宽度约为39.66mm。
![拆解报告:MOMAX摩米士USB-C磁吸无线充电器UD28-充电头网](https://static.chongdiantou.com/wp-content/uploads/2023/01/2023010910584242.jpeg)

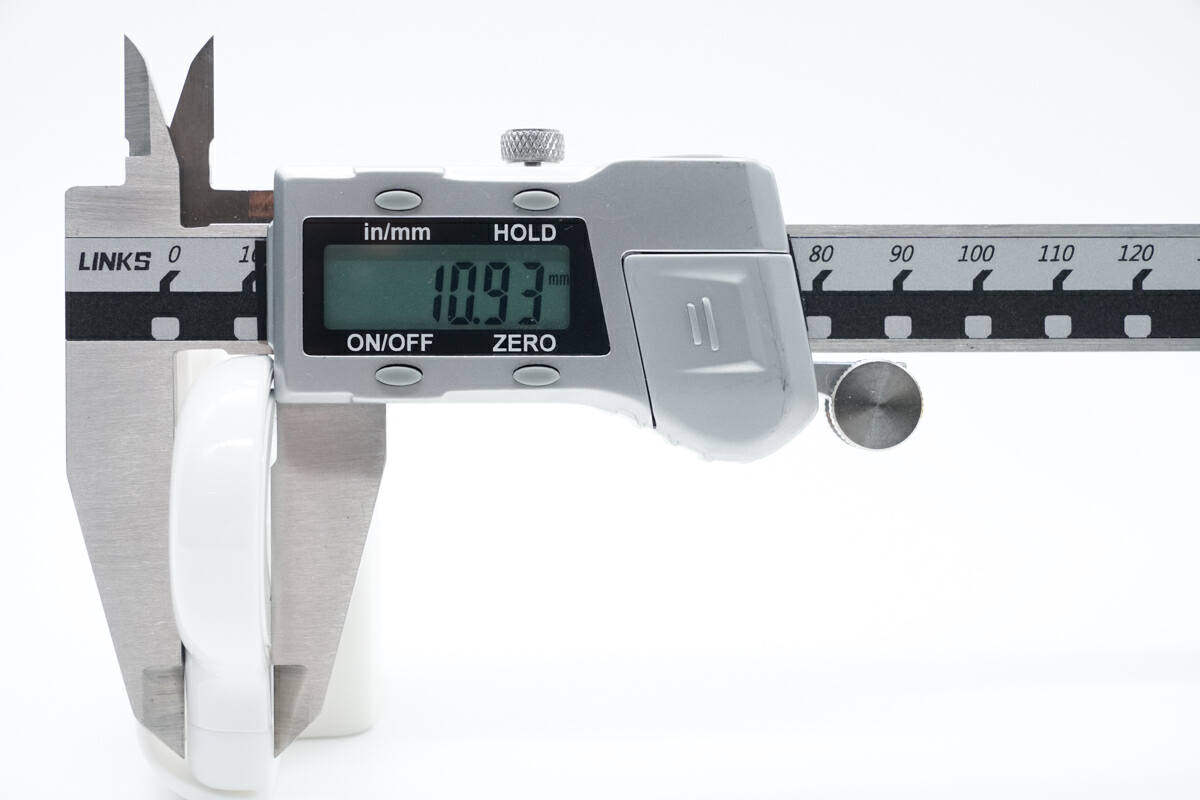

GOLINK 手表磁吸充电器磁吸区域厚度约为10.93mm。
![拆解报告:MOMAX摩米士USB-C磁吸无线充电器UD28-充电头网](https://static.chongdiantou.com/wp-content/uploads/2023/01/2023010910584562.jpeg)

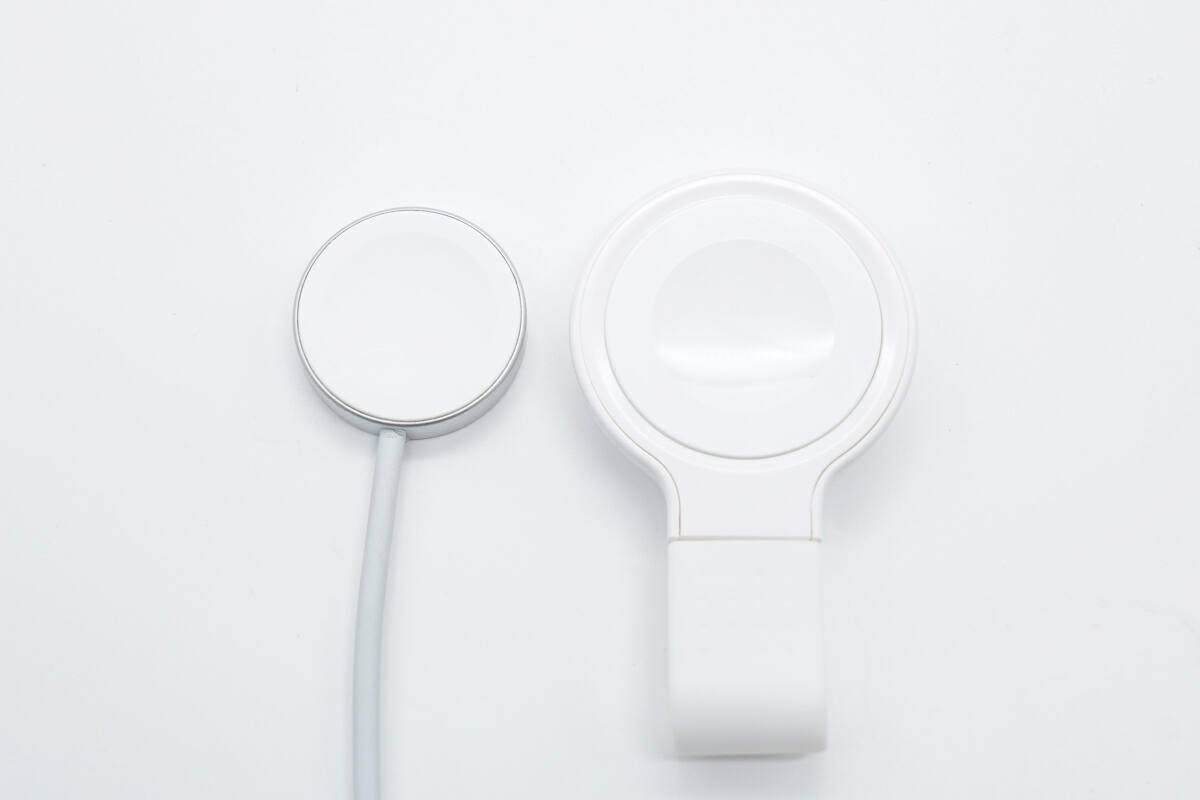

与Apple Watch Series 8原装充电器相比较而言,GOLINK 手表磁吸充电器磁吸区域与原装体型无区别。
摩米士USB-C磁吸无线充电器拆解
看完了摩米士USB-C磁吸无线充电器的开箱和展示,下面就进入拆解环节,一起看看内部的设计。
![拆解报告:MOMAX摩米士USB-C磁吸无线充电器UD28-充电头网](https://static.chongdiantou.com/wp-content/uploads/2023/01/2023010910584769.jpeg)

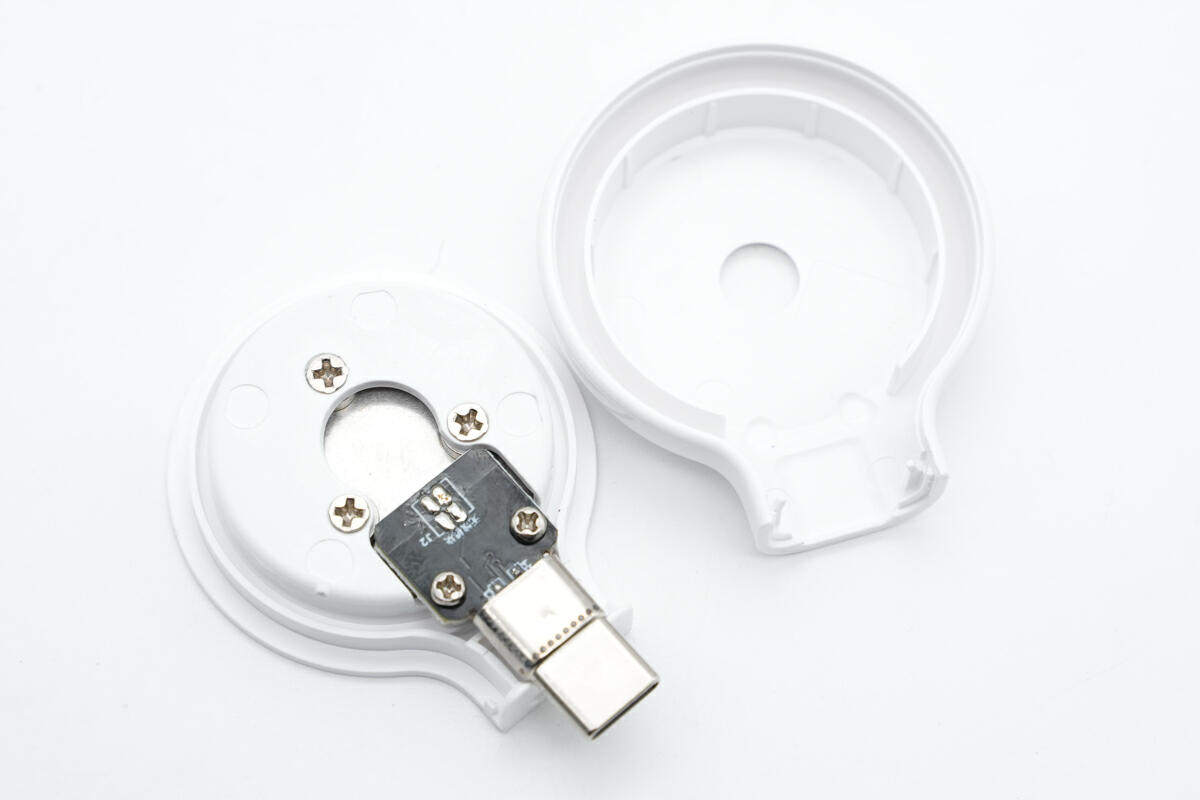

首先撬开磁吸无线充电器的外壳,内部PCB和支架采用螺丝固定。
![拆解报告:MOMAX摩米士USB-C磁吸无线充电器UD28-充电头网](https://static.chongdiantou.com/wp-content/uploads/2023/01/2023010910585026.jpeg)

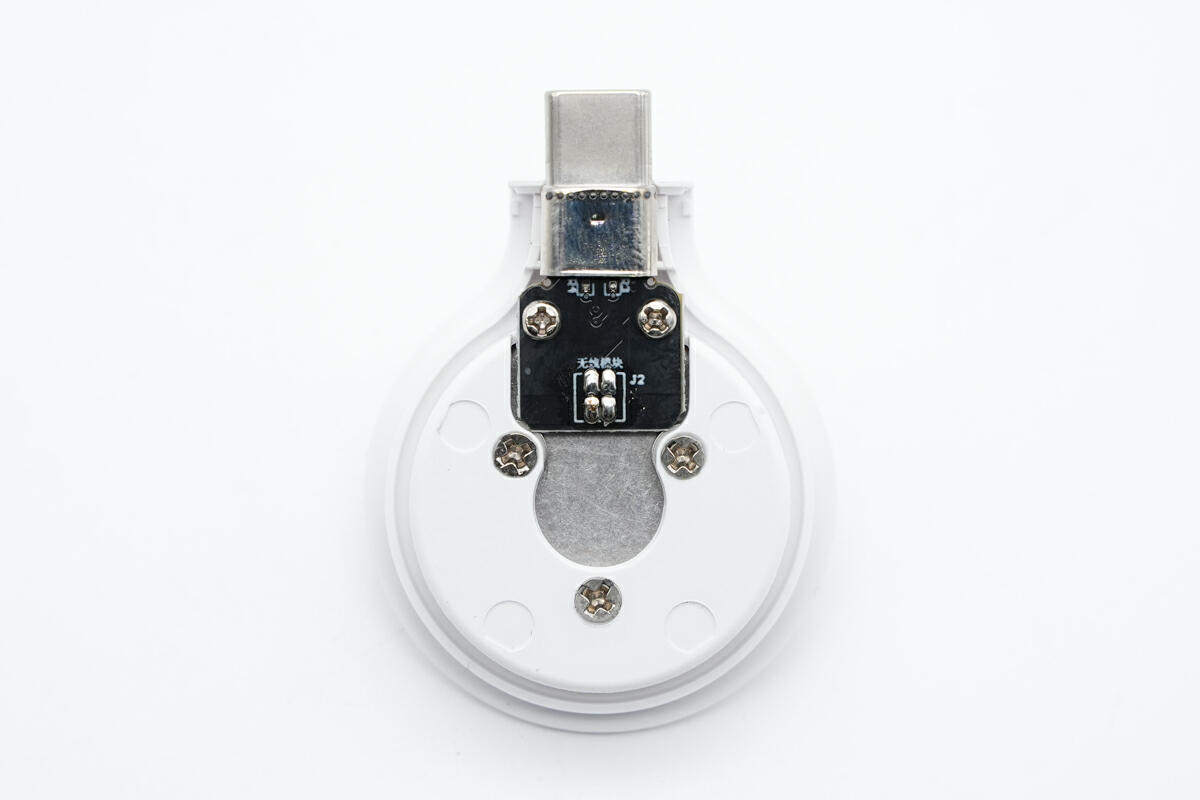

USB-C接口PCB焊接连接到无线充电模块上。
![拆解报告:MOMAX摩米士USB-C磁吸无线充电器UD28-充电头网](https://static.chongdiantou.com/wp-content/uploads/2023/01/2023010910585260.jpeg)
PCB通过焊接与苹果手表无线充电模块连接。
![拆解报告:MOMAX摩米士USB-C磁吸无线充电器UD28-充电头网](https://static.chongdiantou.com/wp-content/uploads/2023/01/2023010910585715.jpeg)

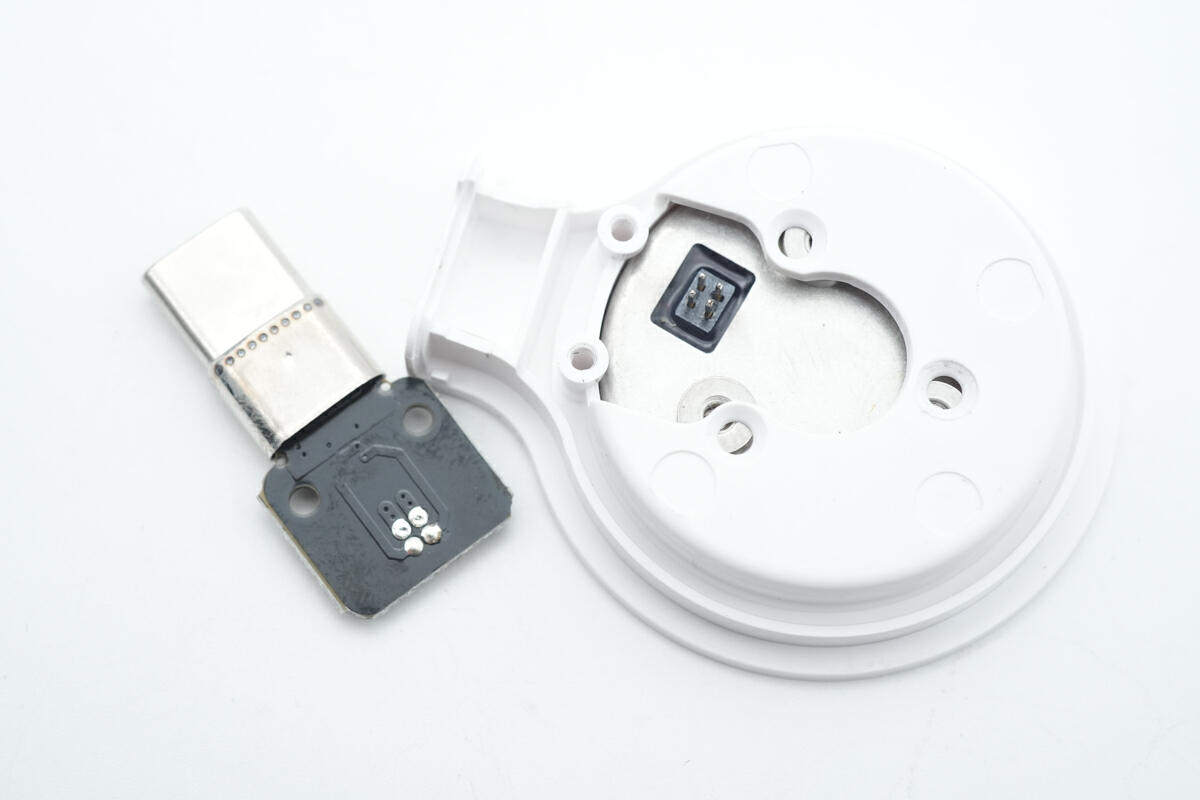

焊接拆下USB-C接口小板,继续进行拆解。
![拆解报告:MOMAX摩米士USB-C磁吸无线充电器UD28-充电头网](https://static.chongdiantou.com/wp-content/uploads/2023/01/2023010910590241.jpeg)

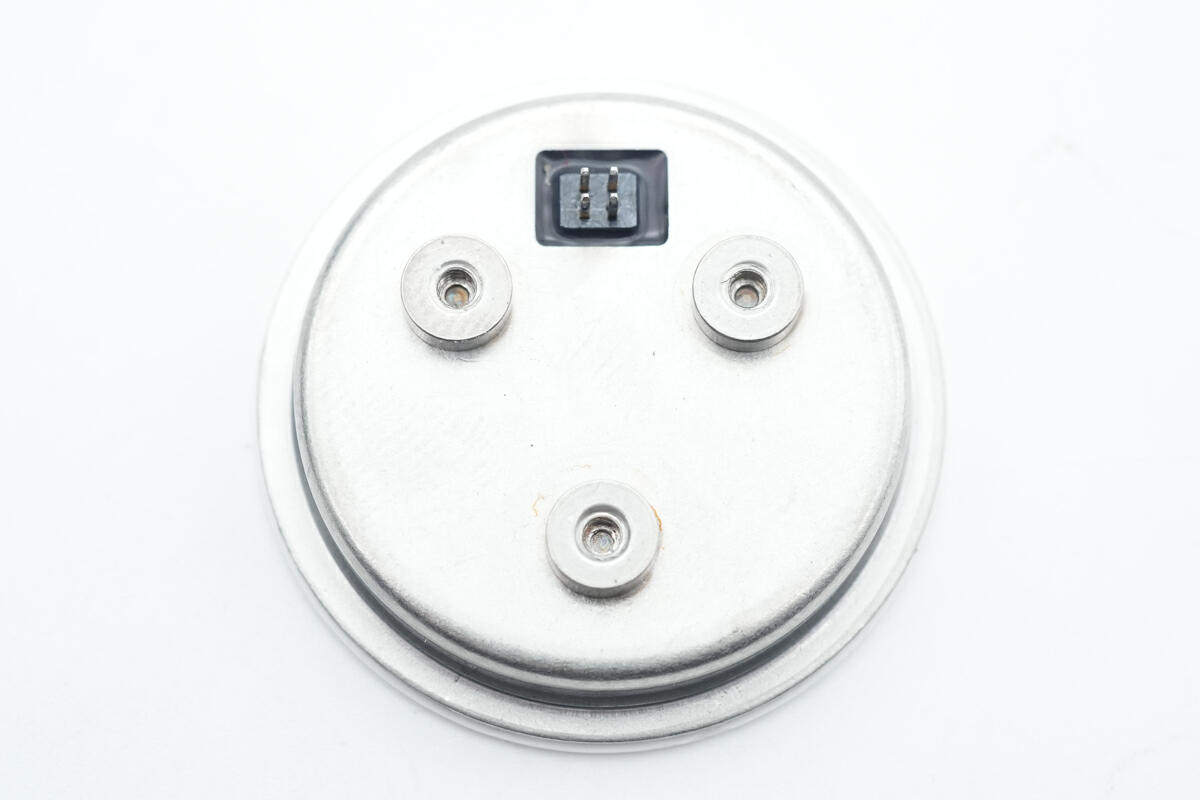

苹果手表无线充电模块背面为金属外壳,对称固定三个螺丝孔。在上方为焊接接线柱,用于为无线充电模块供电。
![拆解报告:MOMAX摩米士USB-C磁吸无线充电器UD28-充电头网](https://static.chongdiantou.com/wp-content/uploads/2023/01/2023010910590087.jpeg)
焊接接线柱特写,内部涂胶密封。
![拆解报告:MOMAX摩米士USB-C磁吸无线充电器UD28-充电头网](https://static.chongdiantou.com/wp-content/uploads/2023/01/2023010910590660.jpeg)

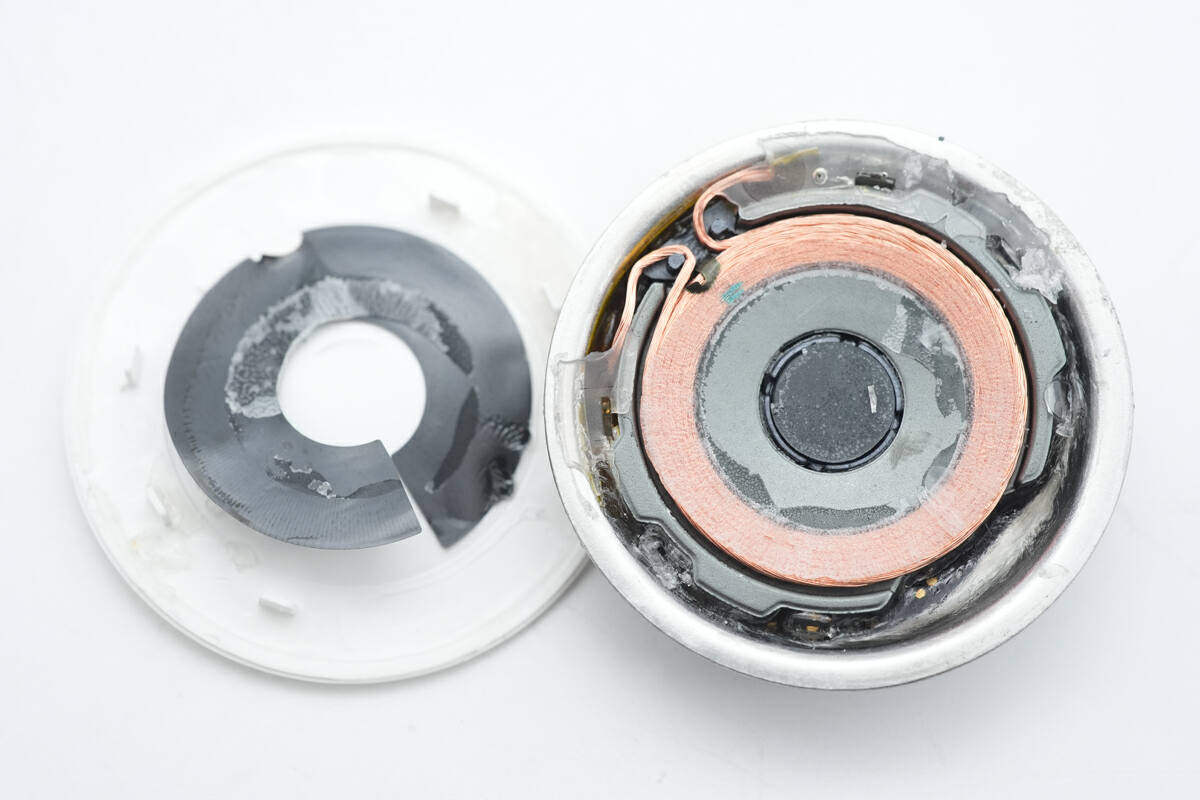

拆下手表无线充电模块面板,面板内部粘贴感应贴片。
![拆解报告:MOMAX摩米士USB-C磁吸无线充电器UD28-充电头网](https://static.chongdiantou.com/wp-content/uploads/2023/01/2023010910590971.jpeg)

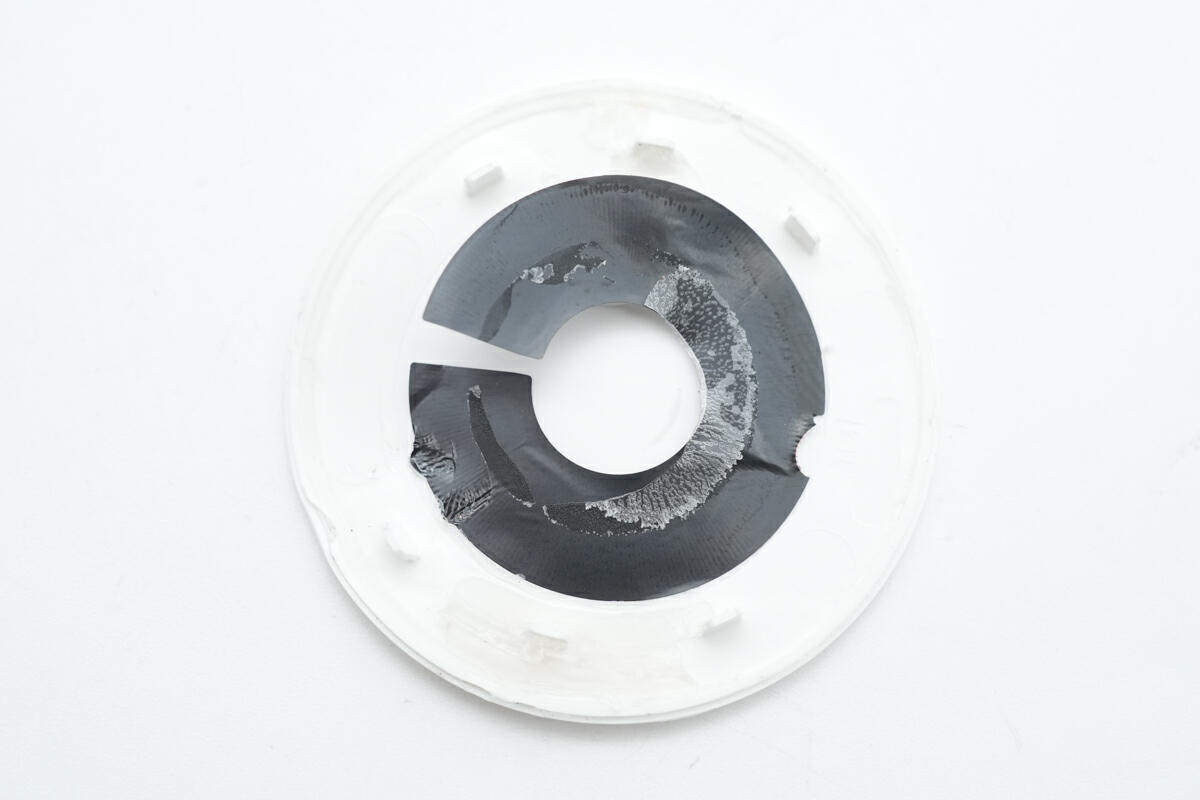

黑色感应贴片特写。
![拆解报告:MOMAX摩米士USB-C磁吸无线充电器UD28-充电头网](https://static.chongdiantou.com/wp-content/uploads/2023/01/2023010910591261.jpeg)

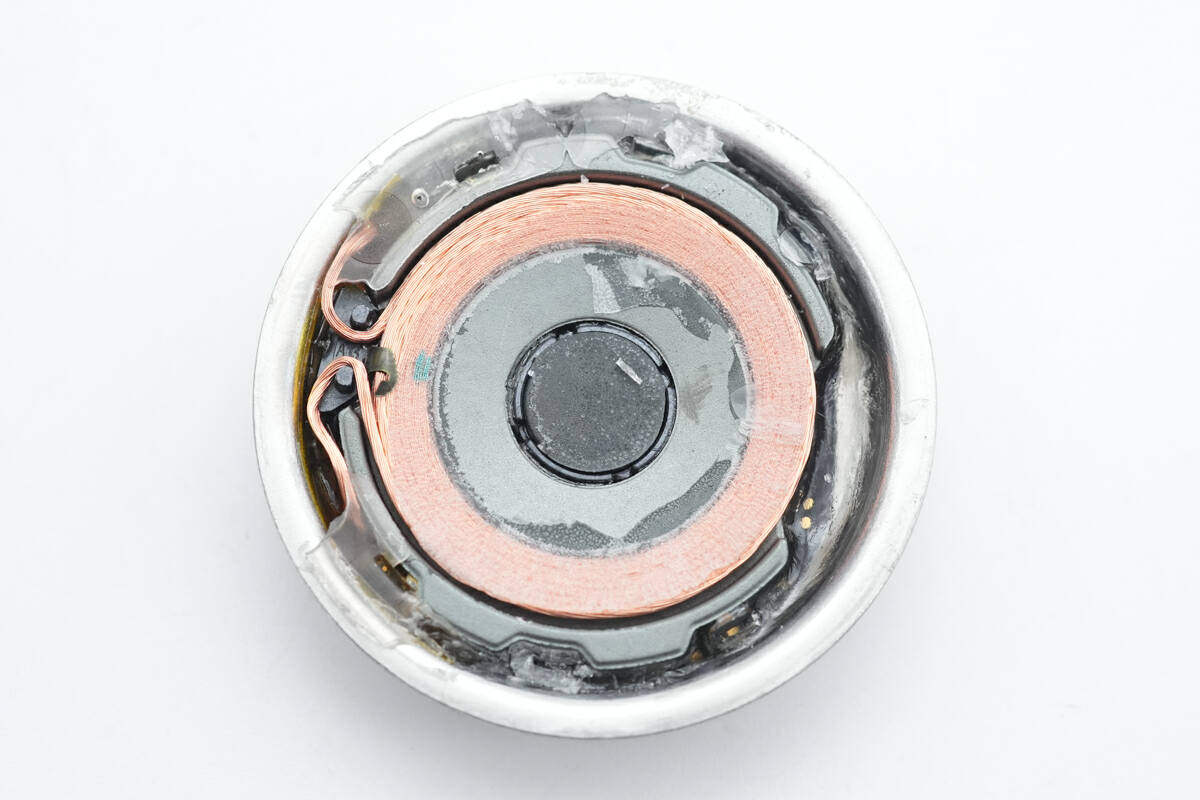

无线充电线圈和导磁材料特写。
![拆解报告:MOMAX摩米士USB-C磁吸无线充电器UD28-充电头网](https://static.chongdiantou.com/wp-content/uploads/2023/01/2023010910591576.jpeg)

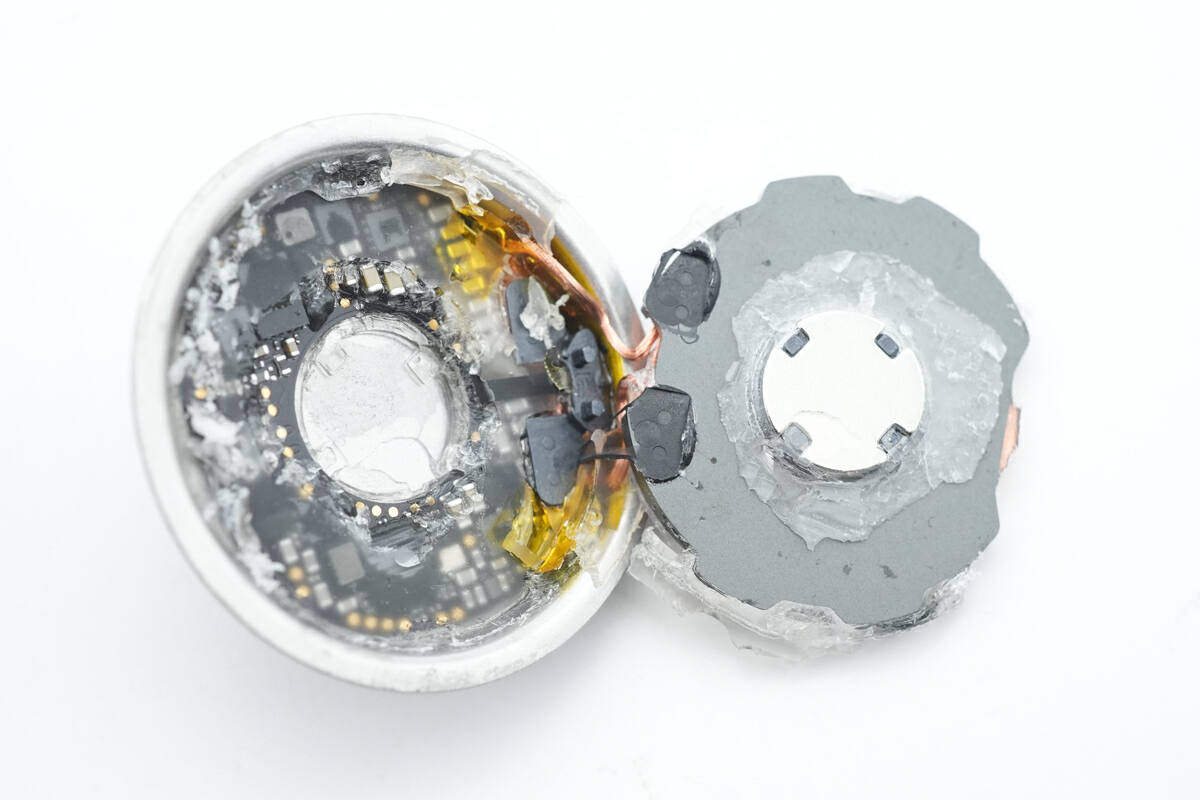

加热撬出外壳内部的导磁材料,继续进行拆解。
![拆解报告:MOMAX摩米士USB-C磁吸无线充电器UD28-充电头网](https://static.chongdiantou.com/wp-content/uploads/2023/01/2023010910591879.jpeg)
导磁材料通过胶水固定,在中间位置是一颗用于吸附手表的磁铁。
![拆解报告:MOMAX摩米士USB-C磁吸无线充电器UD28-充电头网](https://static.chongdiantou.com/wp-content/uploads/2023/01/2023010910592418.jpeg)

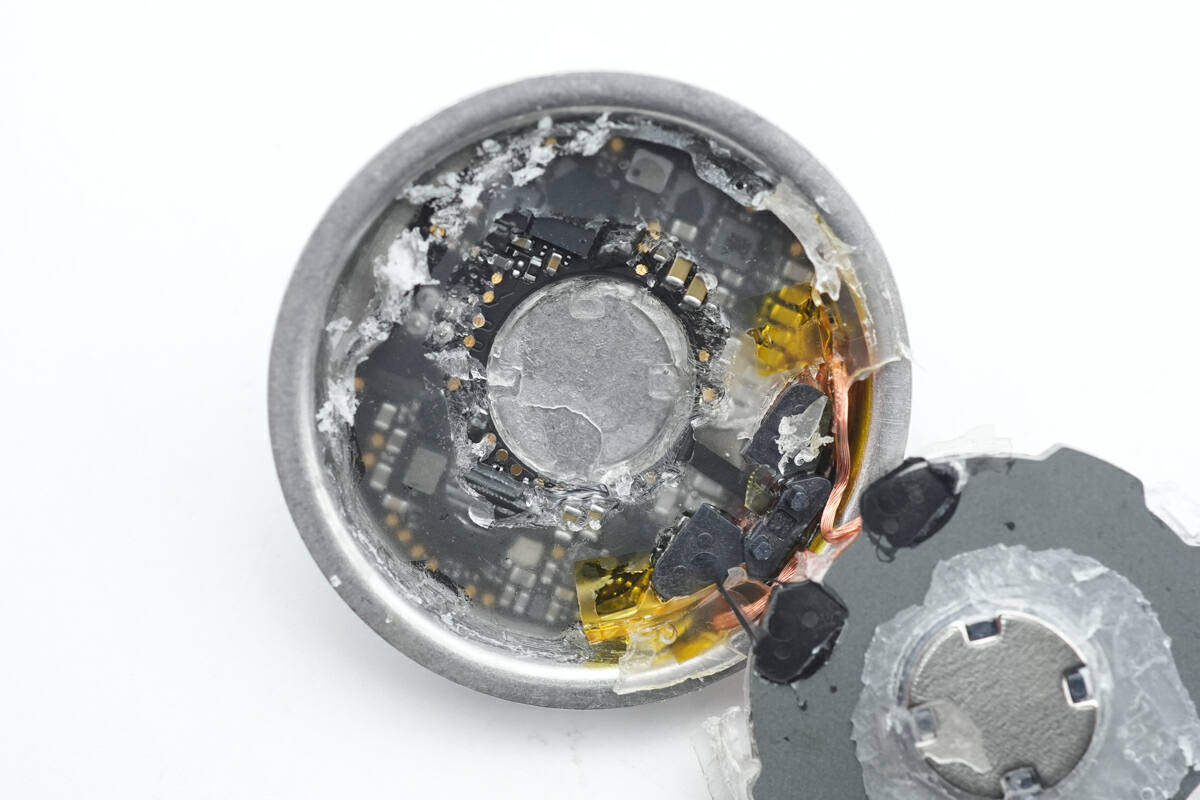

外壳内部是环形PCB,用于无线充电功能。
![拆解报告:MOMAX摩米士USB-C磁吸无线充电器UD28-充电头网](https://static.chongdiantou.com/wp-content/uploads/2023/01/2023010910592728.jpeg)
PCB顶部焊接供电端子,左右两侧为无线充电供电电路和控制电路。
![拆解报告:MOMAX摩米士USB-C磁吸无线充电器UD28-充电头网](https://static.chongdiantou.com/wp-content/uploads/2023/01/2023010910592955.jpeg)

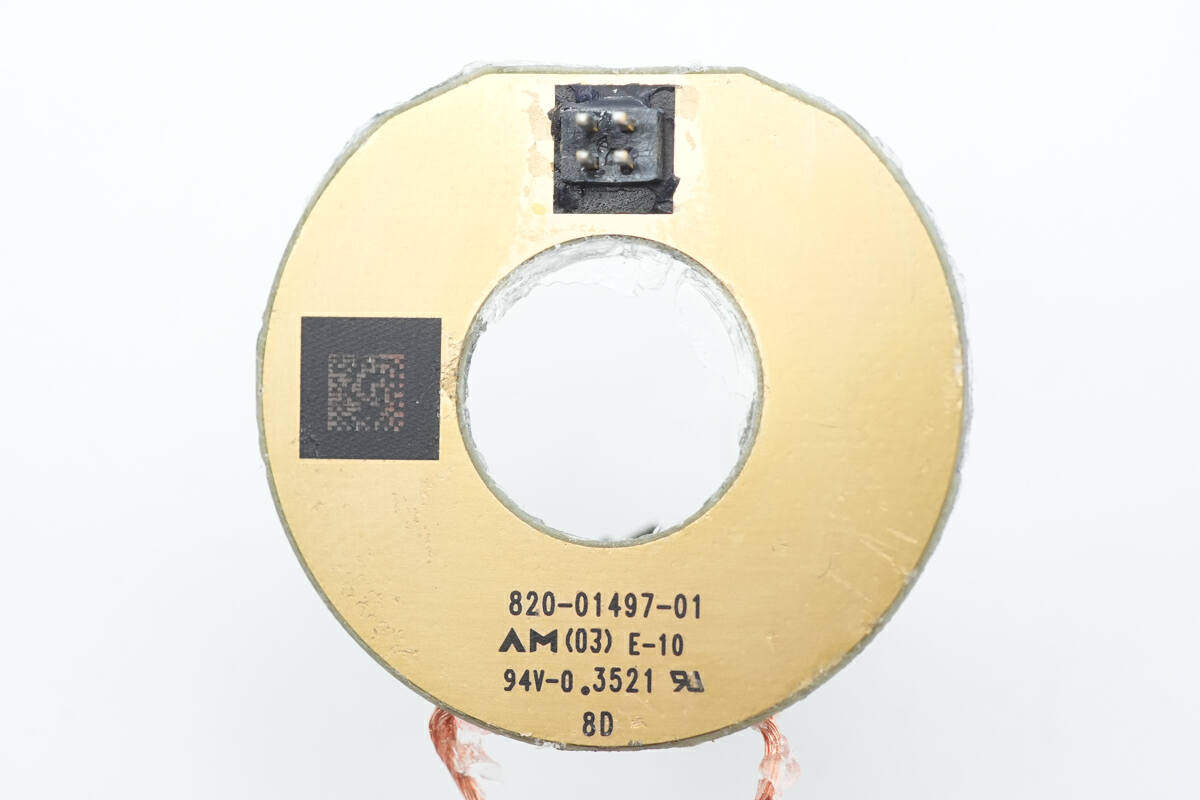

PCBA模块背面为单面结构,背面沉金。
![拆解报告:MOMAX摩米士USB-C磁吸无线充电器UD28-充电头网](https://static.chongdiantou.com/wp-content/uploads/2023/01/2023010910593389.jpeg)

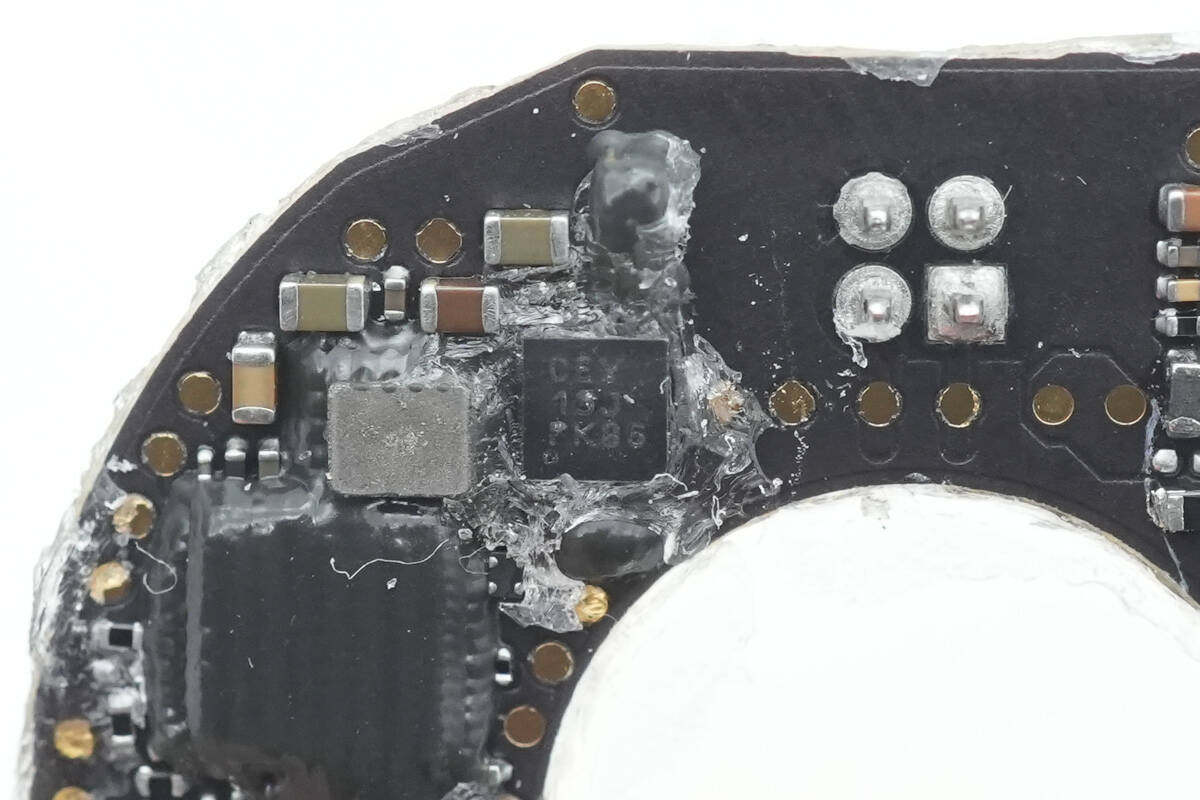

输入端一颗降压芯片来自TI德州仪器,型号TPS62560,是一颗600mA输出电流的同步降压转换器,采用2.25MHz工作频率。
![拆解报告:MOMAX摩米士USB-C磁吸无线充电器UD28-充电头网](https://static.chongdiantou.com/wp-content/uploads/2023/01/2023010910593764.jpeg)

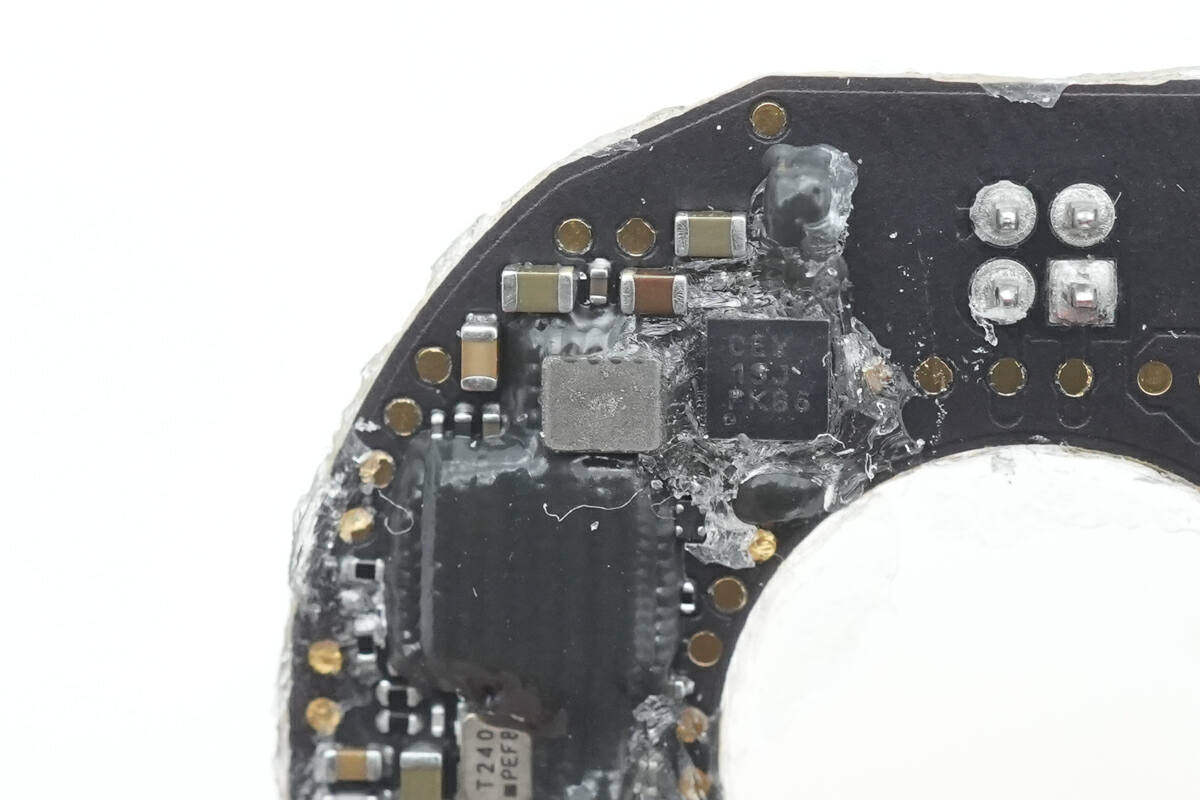

外置的降压电感特写。
![拆解报告:MOMAX摩米士USB-C磁吸无线充电器UD28-充电头网](https://static.chongdiantou.com/wp-content/uploads/2023/01/2023010910593954.jpeg)

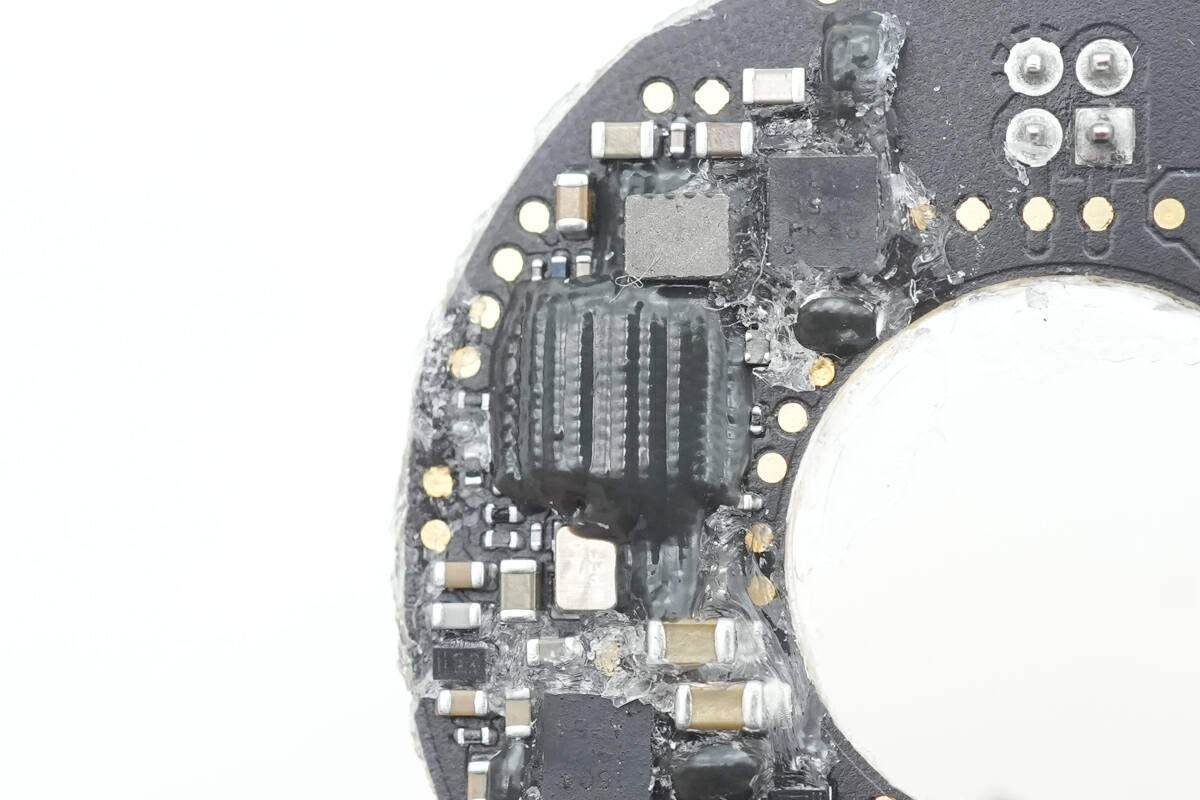

无线充电主控MCU通过胶水密封。
![拆解报告:MOMAX摩米士USB-C磁吸无线充电器UD28-充电头网](https://static.chongdiantou.com/wp-content/uploads/2023/01/2023010910594390.jpeg)

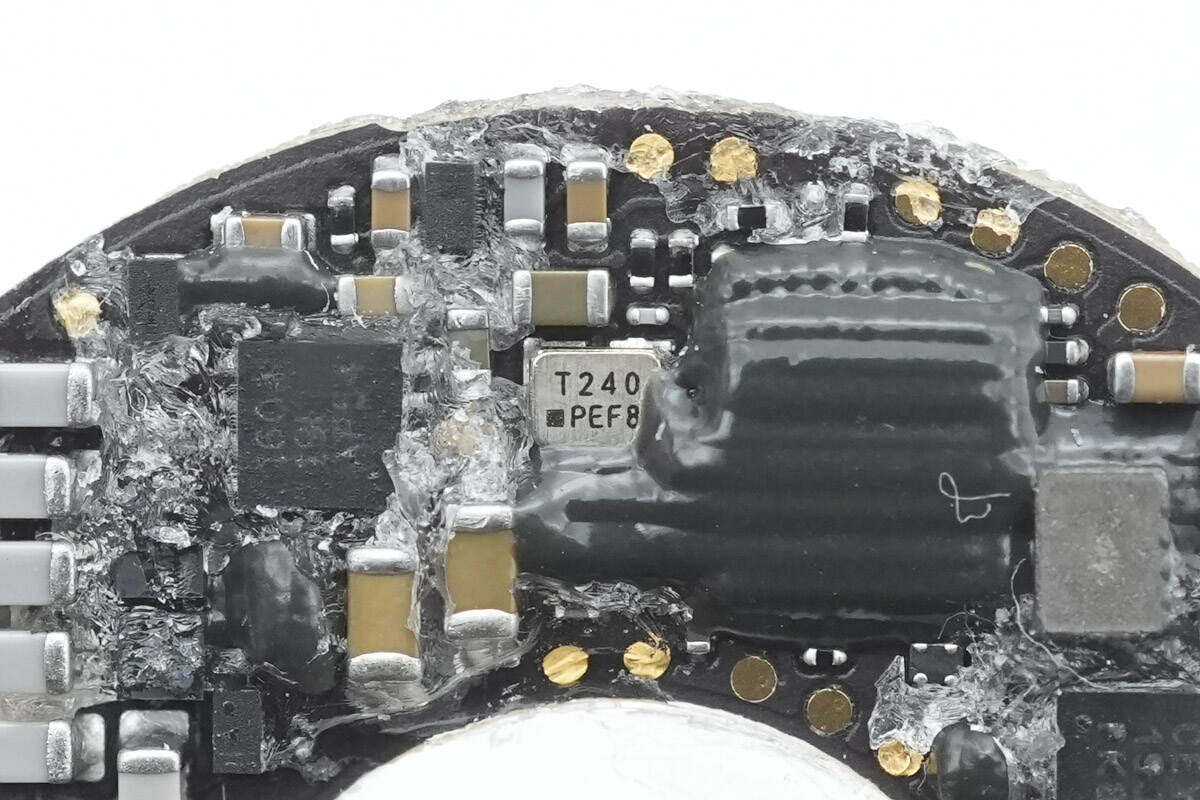

丝印T240的晶振为MCU提供时钟。
![拆解报告:MOMAX摩米士USB-C磁吸无线充电器UD28-充电头网](https://static.chongdiantou.com/wp-content/uploads/2023/01/2023010910594554.jpeg)

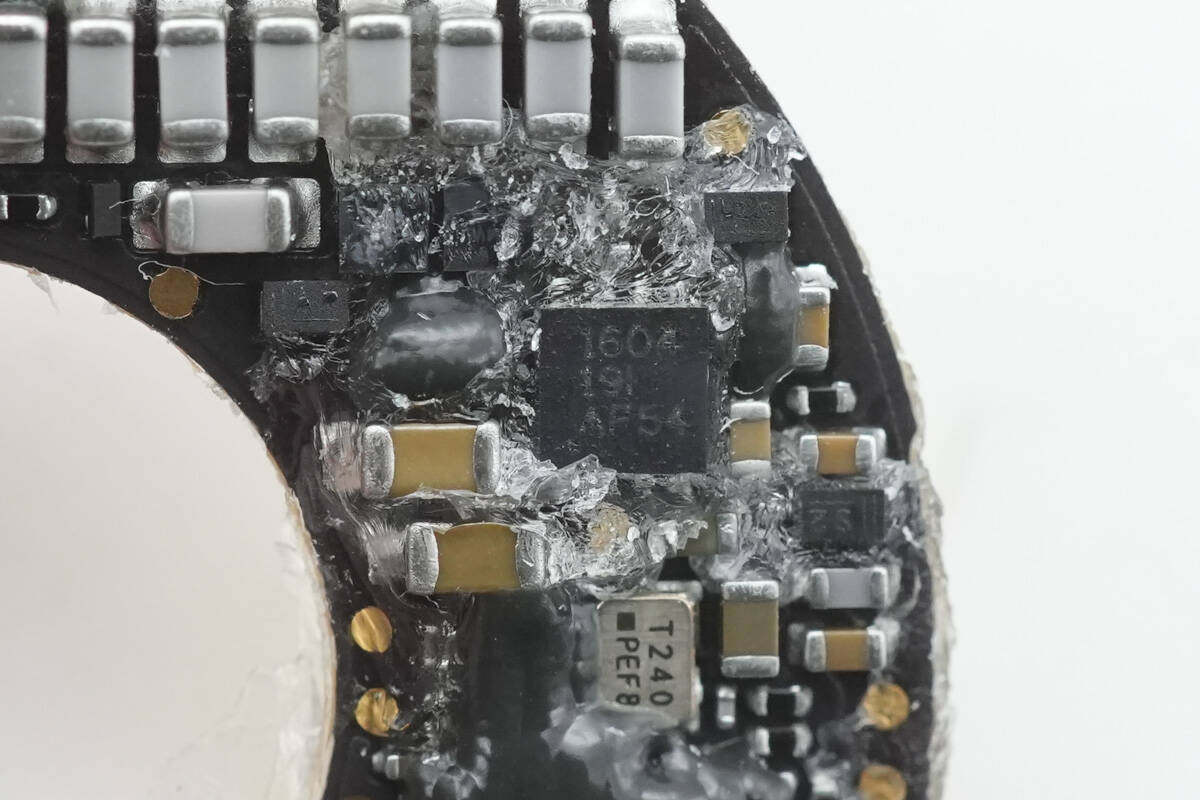

一颗半桥驱动器来自TI德州仪器,型号TPS51604,用于驱动MOS管,用于无线充电。
![拆解报告:MOMAX摩米士USB-C磁吸无线充电器UD28-充电头网](https://static.chongdiantou.com/wp-content/uploads/2023/01/2023010910594891.jpeg)

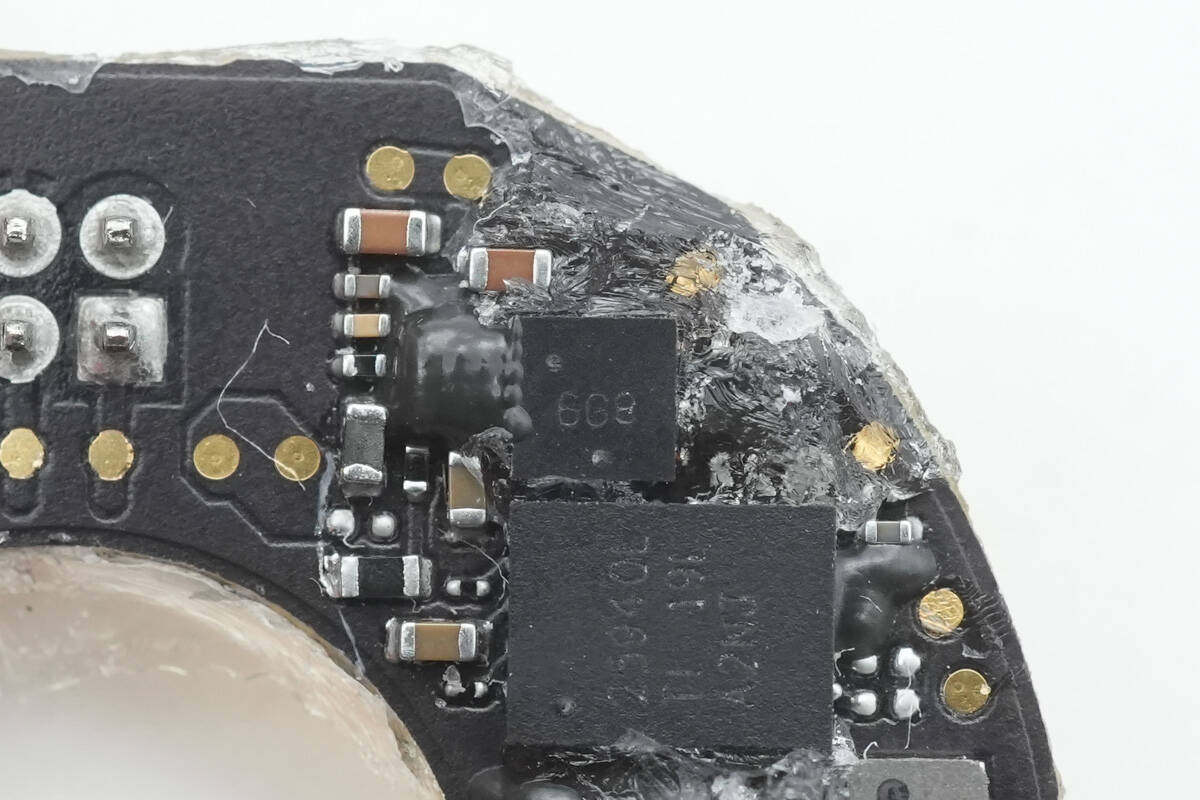

一颗丝印6G的芯片。
![拆解报告:MOMAX摩米士USB-C磁吸无线充电器UD28-充电头网](https://static.chongdiantou.com/wp-content/uploads/2023/01/2023010910595280.jpeg)

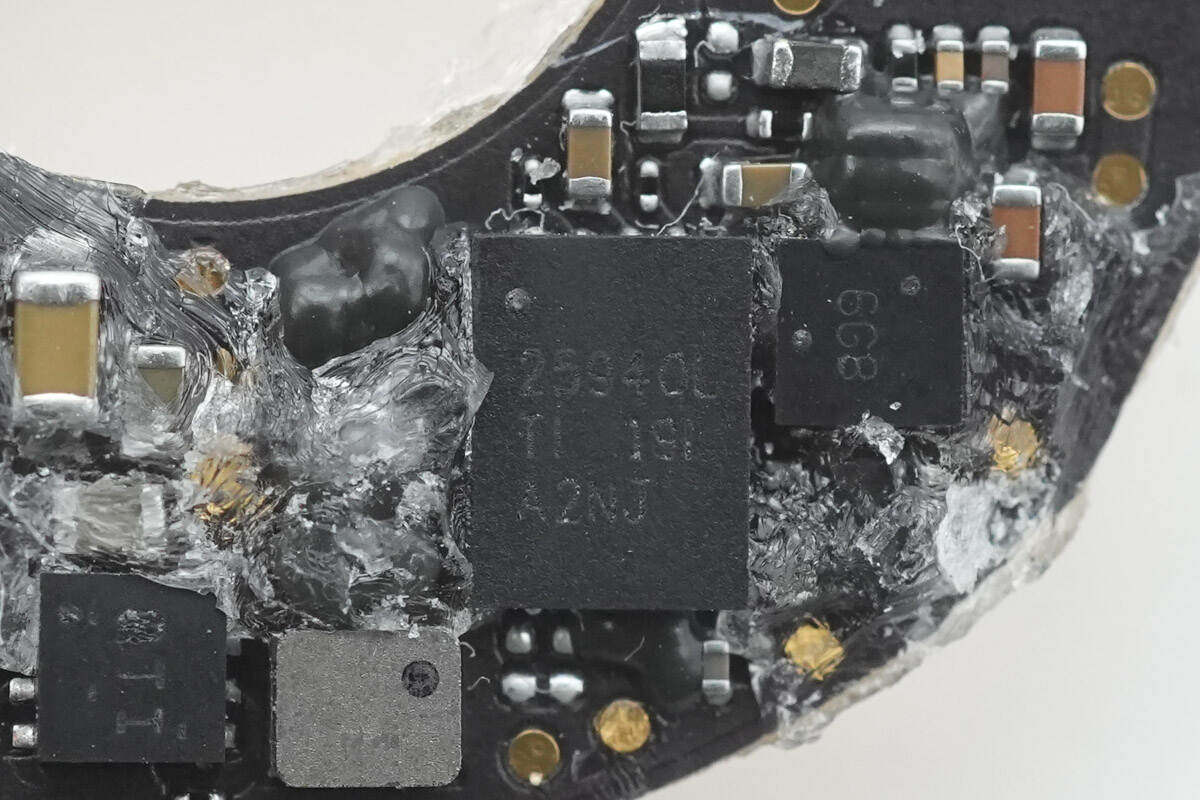

一颗电子熔丝芯片来自TI德州仪器,用于无线充电模块的过流保护,并支持高级保护特性,支持2.7-18V工作电压,最大工作电流5.3A,支持电流指示输出。
![拆解报告:MOMAX摩米士USB-C磁吸无线充电器UD28-充电头网](https://static.chongdiantou.com/wp-content/uploads/2023/01/2023010910595490.jpeg)
一颗同步升压转换器来自TI德州仪器,型号TPS61252,支持可调节的输入电流限制。
![拆解报告:MOMAX摩米士USB-C磁吸无线充电器UD28-充电头网](https://static.chongdiantou.com/wp-content/uploads/2023/01/2023010910595737.jpeg)

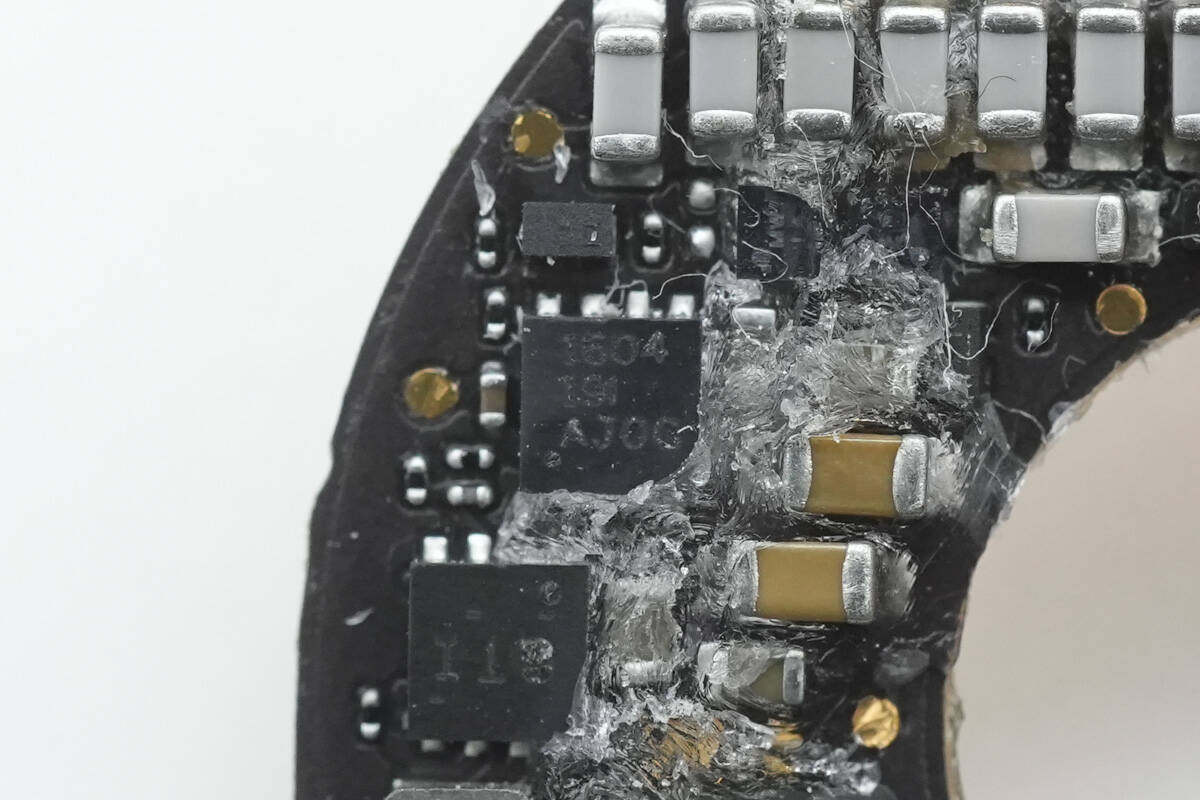

另一颗TPS51604半桥驱动器特写,两颗用于无线充电全桥驱动。
![拆解报告:MOMAX摩米士USB-C磁吸无线充电器UD28-充电头网](https://static.chongdiantou.com/wp-content/uploads/2023/01/2023010910595925.jpeg)
并联的NPO谐振电容特写。
![拆解报告:MOMAX摩米士USB-C磁吸无线充电器UD28-充电头网](https://static.chongdiantou.com/wp-content/uploads/2023/01/2023010911000183.jpeg)

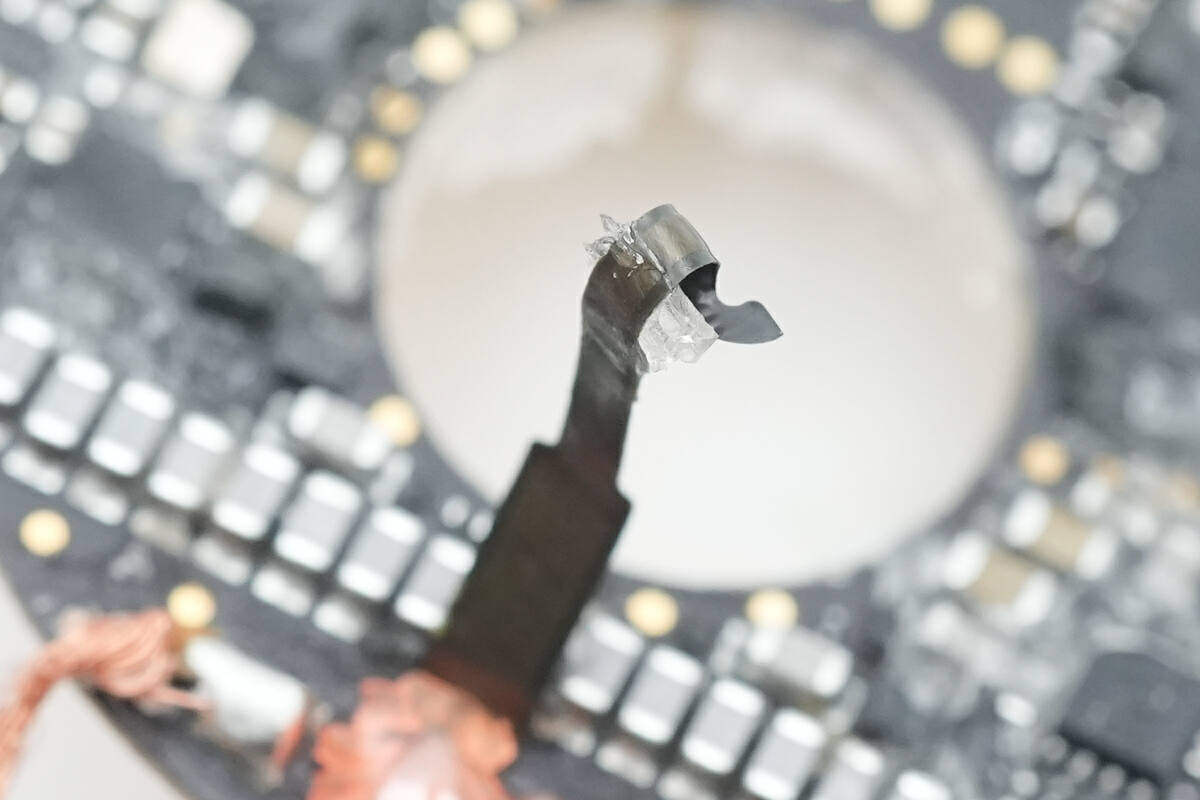

连接感应贴片的排线特写。
![拆解报告:MOMAX摩米士USB-C磁吸无线充电器UD28-充电头网](https://static.chongdiantou.com/wp-content/uploads/2023/01/2023010911000426.jpeg)

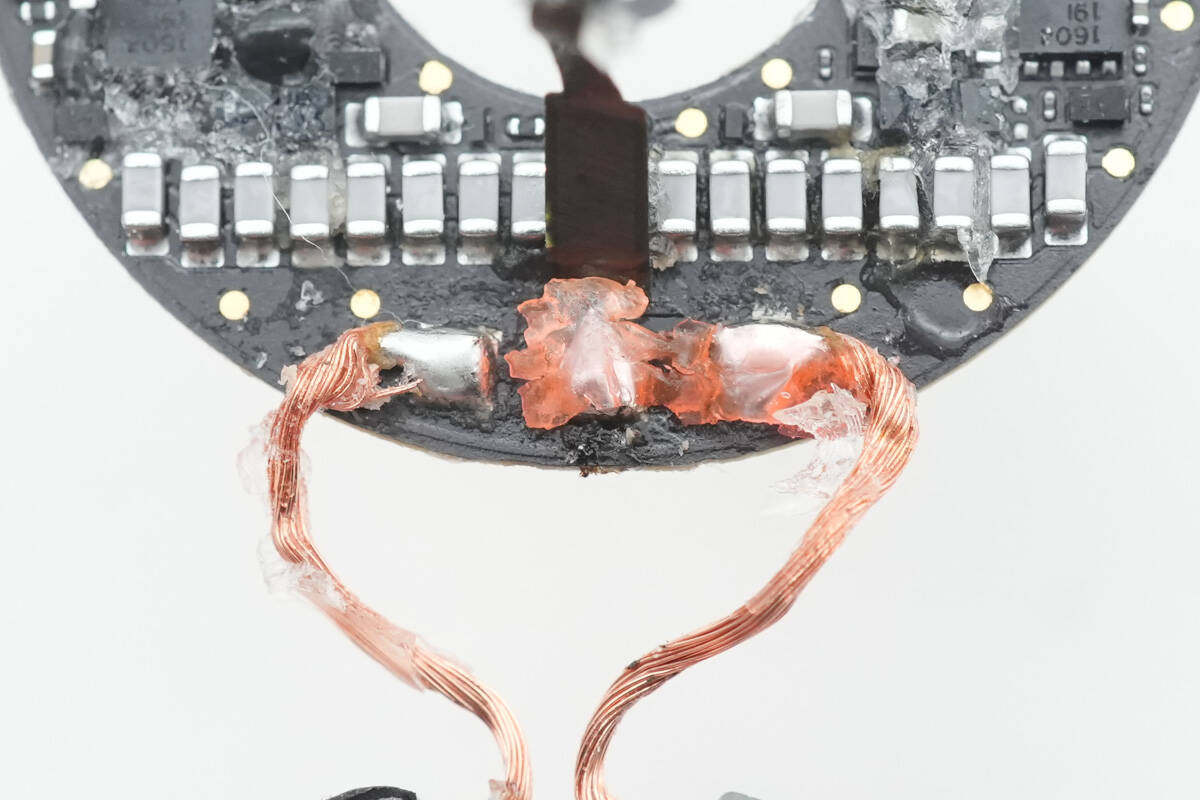

线圈接线焊接处特写,焊点圆润饱满。
![拆解报告:MOMAX摩米士USB-C磁吸无线充电器UD28-充电头网](https://static.chongdiantou.com/wp-content/uploads/2023/01/2023010911000739.jpeg)

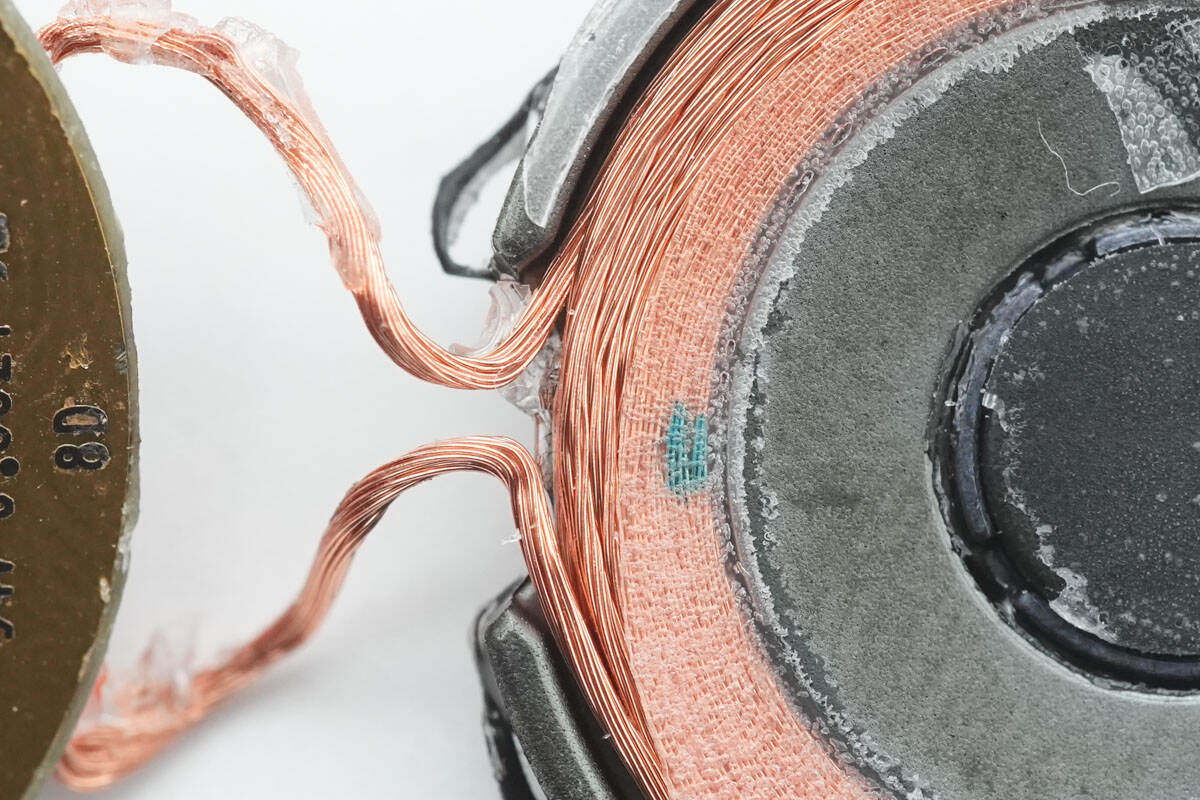

线圈采用利兹线绕制,排列紧密。
![拆解报告:MOMAX摩米士USB-C磁吸无线充电器UD28-充电头网](https://static.chongdiantou.com/wp-content/uploads/2023/01/2023010911001329.jpeg)

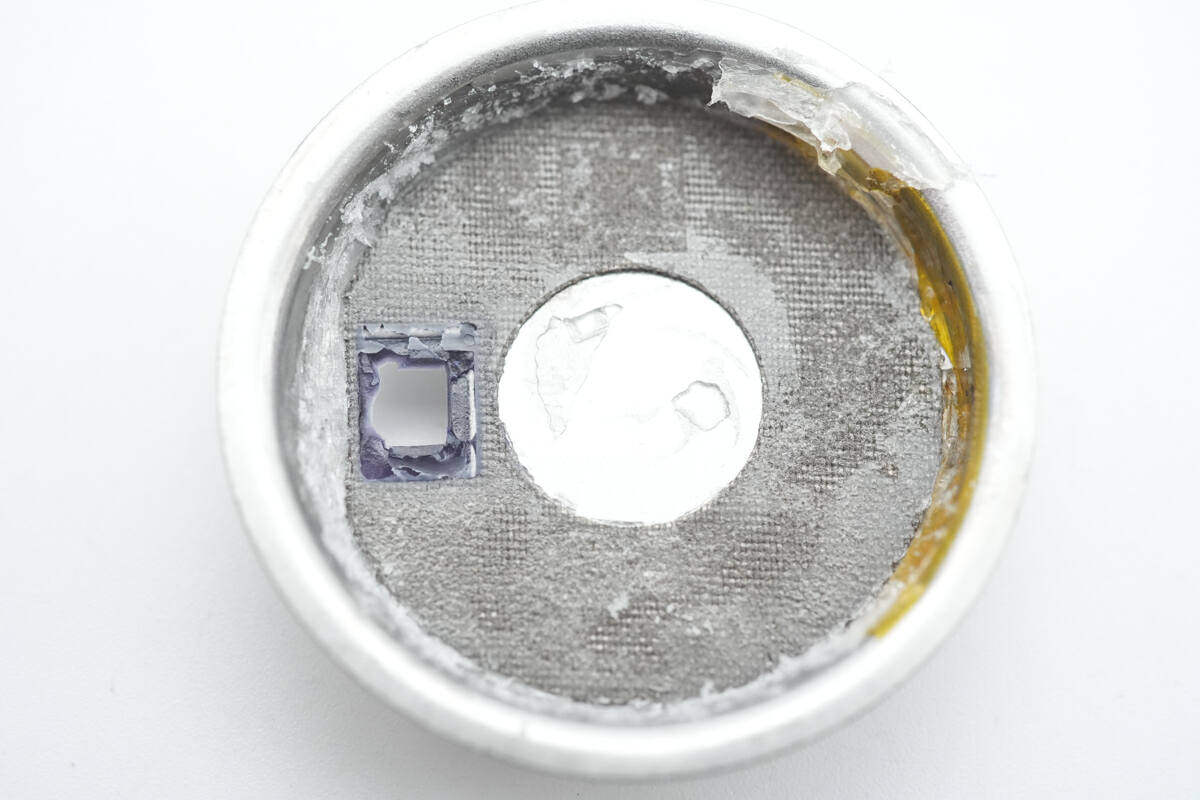

外壳内部粘贴导电布屏蔽。
![拆解报告:MOMAX摩米士USB-C磁吸无线充电器UD28-充电头网](https://static.chongdiantou.com/wp-content/uploads/2023/01/2023010911001179.jpeg)

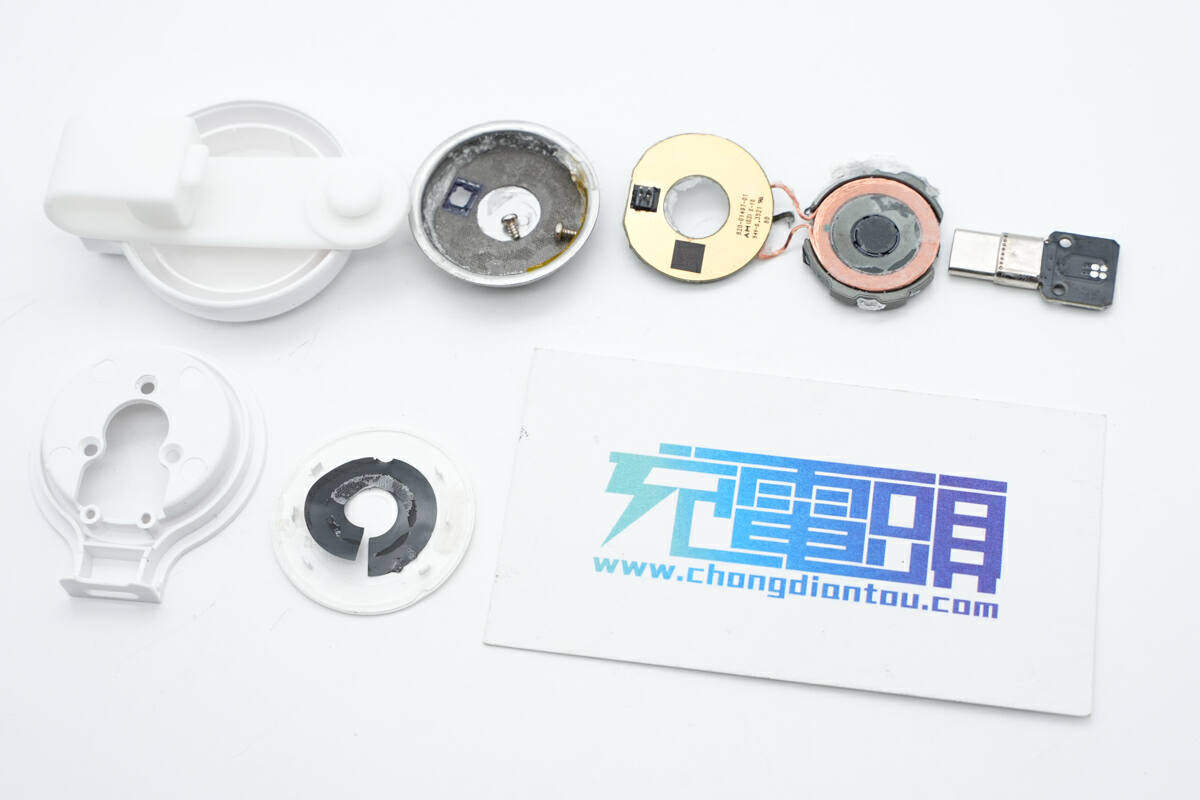

全部拆解一览,来张全家福。
充电头网拆解总结
摩米士推出的手表磁吸无线充电器自带USB-C接口,能够方便的连接到苹果笔记本电脑或者iPad的USB-C接口取电,为苹果手表充电。磁吸无线充电器通过MFW认证,使用苹果原装模块,可靠性和兼容性都非常好。这款无线充采用直插设计,并配有硅胶防尘塞,使用和收纳都很方便。
充电头网通过拆解了解到,摩米士这款手表磁吸无线充电器采用苹果原装无线充电模块设计,USB-C接口焊接到一块PCB上,然后焊接到无线充电模块供电。外壳内部采用螺丝固定,USB-C接口采用钢套点焊,内部结构十分可靠。
