智融推出45W PD快充充电器+10000mAh移动电源方案:内置氮化镓

zun 11月 29, 2019

近日,充电头网从供应链了解到,业内知名芯片厂商——智融科技最新推出一套内置氮化镓技术的USB PD快充充电器+移动电源组合方案。该方案配备一个USB-A接口和一个USB-C接口,支持单口最大45W输出,同时备非常智能的输出策略,性能强大,功能实用。

一、智融氮化镓USB PD快充充电器+移动电源方案外观

智融推出45W PD快充充电器+10000mAh移动电源方案:内置氮化镓-充电头网

该方案分为充电器和移动电源两部分,充电器部分采用PI的PowiGaN系列的高集成主控芯片,并搭配了智融SW3518S和SW3516H两颗DC-DC芯片,实现USB-C口和USB-A口的输出控制。移动电源部分则采用智融SW6206主控芯片,完成输入输出双向控制。

智融推出45W PD快充充电器+10000mAh移动电源方案:内置氮化镓-充电头网

来自PI的PowiGaN氮化镓控制芯片以及同步整流MOS管使用小块PCB板紧贴变压器,垂直焊接在主PCB板上,节省空间。

智融推出45W PD快充充电器+10000mAh移动电源方案:内置氮化镓-充电头网

PI氮化镓主控SC1933C。

智融推出45W PD快充充电器+10000mAh移动电源方案:内置氮化镓-充电头网

PI SC1933C规格资料。

智融推出45W PD快充充电器+10000mAh移动电源方案:内置氮化镓-充电头网

得益于氮化镓快充技术的应用以及智融快充芯片的高集成度,该套方案的整体尺寸与常规10000mAh移动电源的大小相当。客户只需要额外配备10000mAh的电芯即可组成一款氮化镓超级充产品。

智融推出45W PD快充充电器+10000mAh移动电源方案:内置氮化镓-充电头网

从PCB板背面来看,初级部分与次级部分采用镂空设计,便于增加绝缘档板。板背面除了控制芯片之外还设有四颗LED指示灯以及一颗按键开关。

智融推出45W PD快充充电器+10000mAh移动电源方案:内置氮化镓-充电头网

USB-A口输出协议芯片采用智融SW3518S,这是一款高集成度的多快充协议双口充电芯片,支持A+C口任意快充输出,支持双口独立限流,集成了5A高效率同步降压变换器,支持PPS、PD、QC、AFC、FCP、SCP、PE、SFCP、VOOC等多种快充协议。值得一提的是,SW3518S目前已经获得VOOC认证。

智融推出45W PD快充充电器+10000mAh移动电源方案:内置氮化镓-充电头网

智融SW3518S规格资料。

智融推出45W PD快充充电器+10000mAh移动电源方案:内置氮化镓-充电头网

USB-C口协议芯片采用智融SW3516H,该芯片同样拥有很高的集成度,支持A+C口任意口快充输出,支持双口独立限流。其集成了 5A 高效率同步降压变换器,支持 PPS、PD、QC、AFC、FCP、SCP、PE、SFCP、低压直充等多种快充协议,CC/CV 模式,以及双口管理逻辑。外围只需少量的器件,即可组成完整的高性能多快充协议双口充电解决方案。可广泛应用于USB PD双口快充车充、USB PD双口快充充电器以及USB插排等产品。

智融推出45W PD快充充电器+10000mAh移动电源方案:内置氮化镓-充电头网

智融SW3516规格资料。

智融推出45W PD快充充电器+10000mAh移动电源方案:内置氮化镓-充电头网

移动电源主控SW6206是一款高集成度的多协议双向快充移动电源专用合一芯片,支持A+A+B+C+L口任意口快充。其集成了5A高效率开关充电,24W高效同步升压输出。

智融推出45W PD快充充电器+10000mAh移动电源方案:内置氮化镓-充电头网

同时,SW6206支持PPS、USB PD、QC、AFC、FCP、SCP、PE、SFCP等多种快充协议,电量计量,LED灯、数码管显示以及相应的控制管理逻辑。外围只需少量的器件,即可组成完整的高性能双向快充移动电源解决方案。智融SW6206支持A+A+B+C+L口任意口快充,覆盖了所有的主流充电接口;单面贴片即可实现三输入+三输出双向快充。其中USB-C口为双向快充,用户只需携带一根USB-C数据线,就能对移动电源充电和输出。

二、智融氮化镓USB PD快充充电器+移动电源方案接口策略

智融推出45W PD快充充电器+10000mAh移动电源方案:内置氮化镓-充电头网

经过ChargerLAB POWER-Z KT001实测,无论是作为移动电源使用还是作为充电器使用,这套方案的USB-A接口均支持Apple 2.4A、Samsung 5V/2A、USB DCP、QC2.0、QC3.0、AFC、FCP、SCP等协议。据了解,该方案在充电器模式下支持单口最大30W输出,在移动电源模式下支持单口最大22.5W输出。

智融推出45W PD快充充电器+10000mAh移动电源方案:内置氮化镓-充电头网

USB-C口同样支持Apple 2.4A、Samsung 5V/2A、USB DCP、QC2.0、QC3.0、AFC、FCP、SCP等协议。

智融推出45W PD快充充电器+10000mAh移动电源方案:内置氮化镓-充电头网

在充电器模式下,USB-C口单口输出支持最大45W的功率,并具有5V/3A、9V/3A、12V/3A、15V/3A、20V/2.25A五组固定电压档位以及3.3-16V/3A的PPS电压档位。

智融推出45W PD快充充电器+10000mAh移动电源方案:内置氮化镓-充电头网

在充电器模式下双口同时输出,USB-A口支持全协议快充输出,最大输出功率为22.5W。USB-C口最大功率则自动降为30W,具有5V/3A、9V/3A、12V/2.5A、15V/2A、20V/1.5A五组固定电压档位以及3.3-11V/3A和3.3-16V/2A两组PPS电压档位,当拔掉USB-A口的负载后,USB-C口的最大输出功率自动恢复到45W。

智融推出45W PD快充充电器+10000mAh移动电源方案:内置氮化镓-充电头网

在移动电源模式下,USB-C口单口最大输出功率为18W,具备5V/3A、9V/2A、12V/1.5A三个固定电压档位以及5-9V/3A、5-11V/2A两个PPS电压档位。

智融推出45W PD快充充电器+10000mAh移动电源方案:内置氮化镓-充电头网

在移动电源模式下双口同时输出,USB-C接口和USB-A接口自动降为5V输出,拔掉其中任一接口的负载时,另一接口均可自动恢复快充。

智融推出45W PD快充充电器+10000mAh移动电源方案:内置氮化镓-充电头网

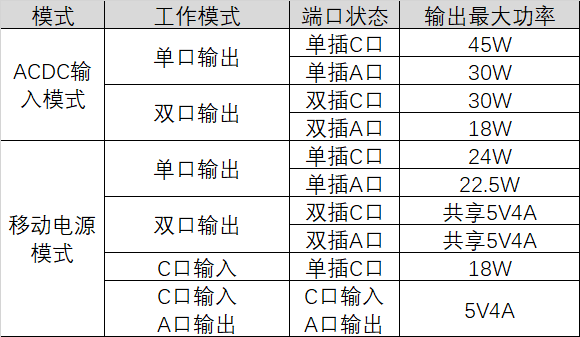

这里整理了一份表格,可以清楚的了解到该方案的双口输出策略。

三、智融氮化镓USB PD快充充电器+移动电源方案体验测试

智融推出45W PD快充充电器+10000mAh移动电源方案:内置氮化镓-充电头网

在充电器模式下,USB-C口给iPad Pro充电,POWER-Z KM001C显示充电电压15.17V,电流2.06A,充电功率约为31.36W,支持USB PD快充。

智融推出45W PD快充充电器+10000mAh移动电源方案:内置氮化镓-充电头网

在充电器模式下,USB-C口给小米9 Pro充电,充电电压8.42V,电流2.62A,充电功率约为22.08W,开启Charge Turbo快充。

智融推出45W PD快充充电器+10000mAh移动电源方案:内置氮化镓-充电头网

在充电器模式下,USB-C口给iPhone 11充电,充电电压9.25V,电流2.43A,充电功率约为22.53W,支持USB PD快充。

智融推出45W PD快充充电器+10000mAh移动电源方案:内置氮化镓-充电头网

在充电器模式下,USB-A口给华为P20 Pro充电,充电电压4.45V,电流3.8A,充电功率约为16.93W,支持SCP快充。

智融推出45W PD快充充电器+10000mAh移动电源方案:内置氮化镓-充电头网

在充电器模式下,当两个接口均没有负载时,系统将会自动切换模式,给内置电芯进行充电,实时保证自身拥有足够的电量。

智融推出45W PD快充充电器+10000mAh移动电源方案:内置氮化镓-充电头网

这套方案的USB-C接口具备双向快充功能,不仅可以用于输出,还可用于自身充电,最大充电功率可达到18W。

充电头网总结

智融这套氮化镓USB PD快充充电器+移动电源组合方案结构设计新颖、功能全面。既能当做45W USB PD快充充电器使用,也能当做10000mAh双向快充移动电源使用。该方案支持多种快充协议,可以满足市面上大部分快充设备的充电需求,实用性强。

同时,该方案的1A1C两个接口采用了智能输出控制策略,无论是充电器模式还是移动电源模式,都可以在单口输出和多扣输出之间无缝切换,保证每个接口在不同状态下拥有最大的输出能力,提升用户的使用体验。

值得一提的是,该套方案内置了氮化镓快充技术,所以产品在体积方面较常规方案有着明显的优势,便携性更好。

相关阅读:

智融发布SW5200双向无线充电芯片:20W接收+10W发射
智融SW6206/6208成功量产,一大批22.5W快充充电宝降临
智融SW6208移动电源DEMO上手体验,揭秘三大隐藏功能
智融SW6208移动电源DEMO板兼容性测试
智融推出超级快充移动电源SOC芯片SW6208:内置数码管驱动,三进三出全接口快充
智融获得OPPO授权:发布首颗VOOC认证车充芯片SW3518S
