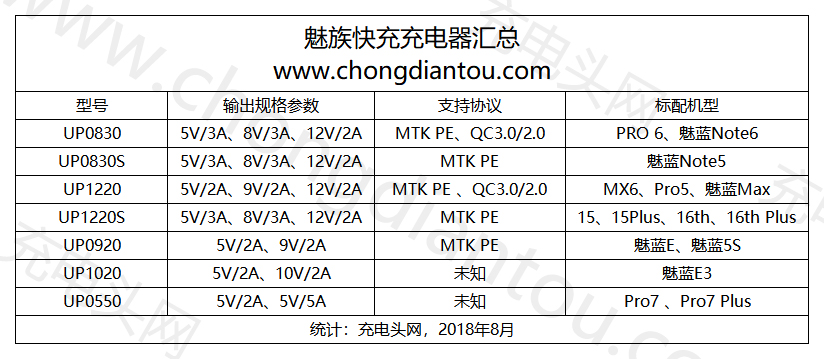

前段时间简单统计了一下，魅族旗下一共有7款快充充电器。魅族也应该算得上是目前推出快充充电器最多的手机厂商。
表格中的这些充电器基本都被充电头网拆解完毕，还剩下最后一款，那就是今天要拆解对象魅族UP0550充电器。UP0550是魅族Pro 7/7 Plus的标配充电器，支持魅族最新的mCharge 4.0快充技术，拥有最大5V/5A，25W输出功率。充电头网拆解发现这款充电器的USB口采用了特殊设计，内部用料也非常足。下面我们一起来看这款充电器的内部细节。
一、魅族UP0550充电器外观
魅族UP0550充电器整体外观看起来与其他充电器没有太大区别，白色，亮面处理，正面印有“MEIZU”的logo。
充电器为国标插脚，型号：UP0550，支持100-240V 50/60Hz 0.7A输入，支持5V/5A或5V/2A输出，有CCC认证标志。由赛尔康技术（深圳）有限公司制造。
魅族UP0550充电器比其他24W充电器体积稍大。
通过充电器的USB输出接口可以隐约看见里面加宽设计的弹片。
使用ChargerLAB POWE-Z KT001进行协议检测，显示仅支持Apple协议。
二、魅族UP0550充电器拆解
外壳为声波焊接工艺，但比较容易拆开。
内部PCB板背面一览。输出侧元件很多。
内部PCB板正面一览，元器件之间打满灌胶固定。
输入端慢熔保险丝、共模电感以及NTC热敏电阻，X电容一应俱全。
输入端选用两颗AiSHi艾华的电解电容进行滤波。
两颗电解电容规格均为400V 22μF，并联在一起，保证大功率输出，旁边是一颗初级开关管。
变压器上丝印有一串代码。
蓝色抗干扰Y电容。
输出端两颗固态电容滤波电容，来自肇庆绿宝石，耐压6.3V 1200μF和820μF并联。
USB-A输出接口部分采用了塑料防尘罩设计，外围还包覆了一层铜质保护罩；在变压器和USB-A输出接口之间还设有塑料绝缘挡板，保证设备的充电安全。
与常见的USB-A充电接口不太一样，魅族这款充电器的接口采用了6个触点的设计，并且对电流传输的触点进行加宽设计，增加接触面积，降低电阻，保证大电流的通过能力。
拆掉塑料绝缘挡板。
PCB板背面分布着很多贴片元件。
丝印“TMBFR310"是一颗输入端的的整流桥，3A耐压1000V。
充电器的PWM主控芯片，丝印“RT7786GA”，来自Richtek立锜科技。这颗芯片同时也被华为SuperCharge充电器、华为5V/8A大电流充电器、小米ADC4501TM充电器、任天堂Switch充电器HAC-002、迪奥科72W USB PD充电器采用。
立锜科技RT7786详细资料。
初级主开关管，华润华晶CS12N65F，12A650V耐压。
华润华晶CS12N65F详细规格资料。
CT1019光耦，调节输出电压及输出电压反馈。
infinoen英飞凌BSC0702LS场效应管，用于同步整流，耐压60V，适用于5V5A/6A同步整流，右侧1206电流取样电阻，用于过流保护。
丝印“PSA2060LT”为肖特基二极管，20A，耐压60V。
丝印“74=4F”为输出协议芯片。魅族mCharge快充协议全靠这颗芯片完成。
AON7423，输出VBUS开关。导阻小于5mΩ，适于大电流输出。
AON7423详细资料。
全部拆完毕。
充电头网拆解总结
魅族UP0550这款充电器采用了立锜科技的全套方案，其中PWM主控芯片为立锜的RT7786，这颗芯片曾被华为、小米、任天堂等品牌的多个产品使用，各方面性能也经得住考验；次级的协议芯片是立锜科技给魅族定制的，具体型号暂未查到。除此之外，魅族UP0550的输出接口增加了针脚，满足大电流传输的要求，不过需要搭配原装的充电线才可以实现5V/5A充电。
