珠海智融科技股份有限公司成立于2014年底,总部位于广东珠海,全国设有深圳、上海、成都等多个分、子公司。智融科技是一家专注于电源管理芯片领域的数模混合芯片设计企业,主营业务为电源管理芯片的研发、设计和销售。智融科技多年来深耕数模混合芯片,产品广泛应用于移动电源、车载充电器、氮化镓充电器、户外储能电源和智能插排等设备。

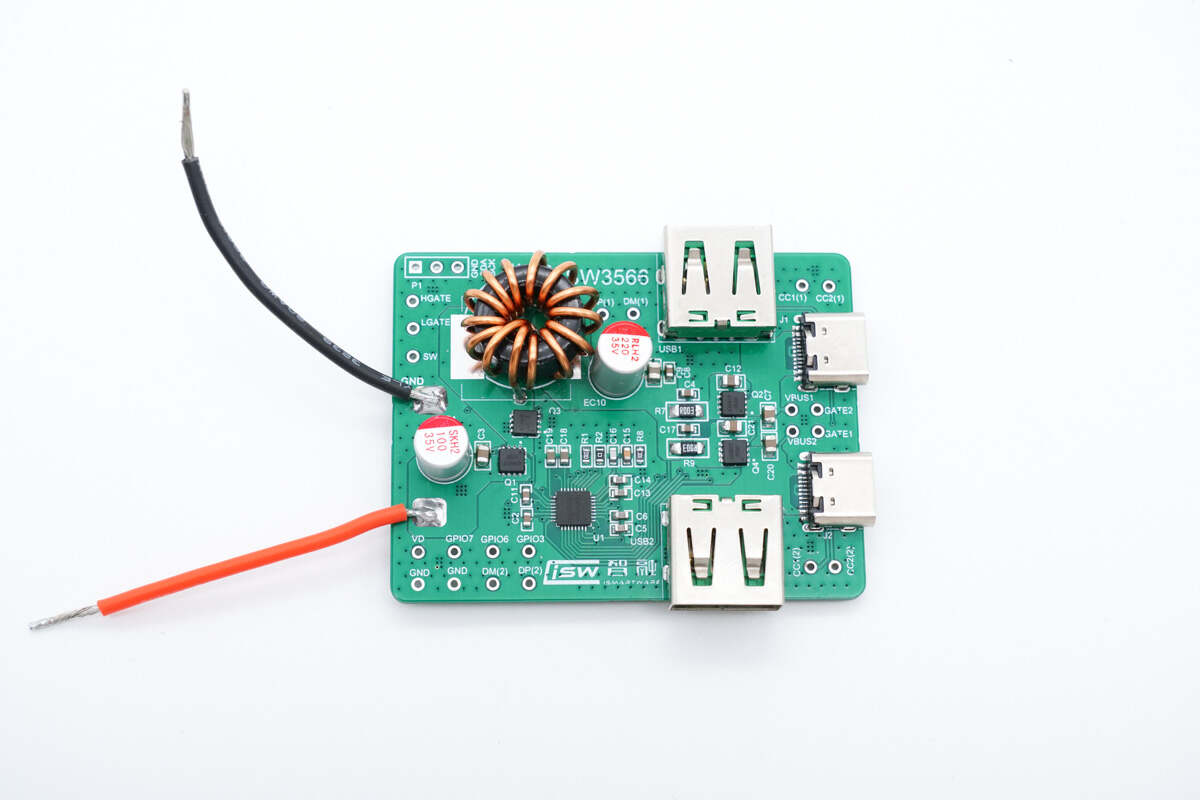

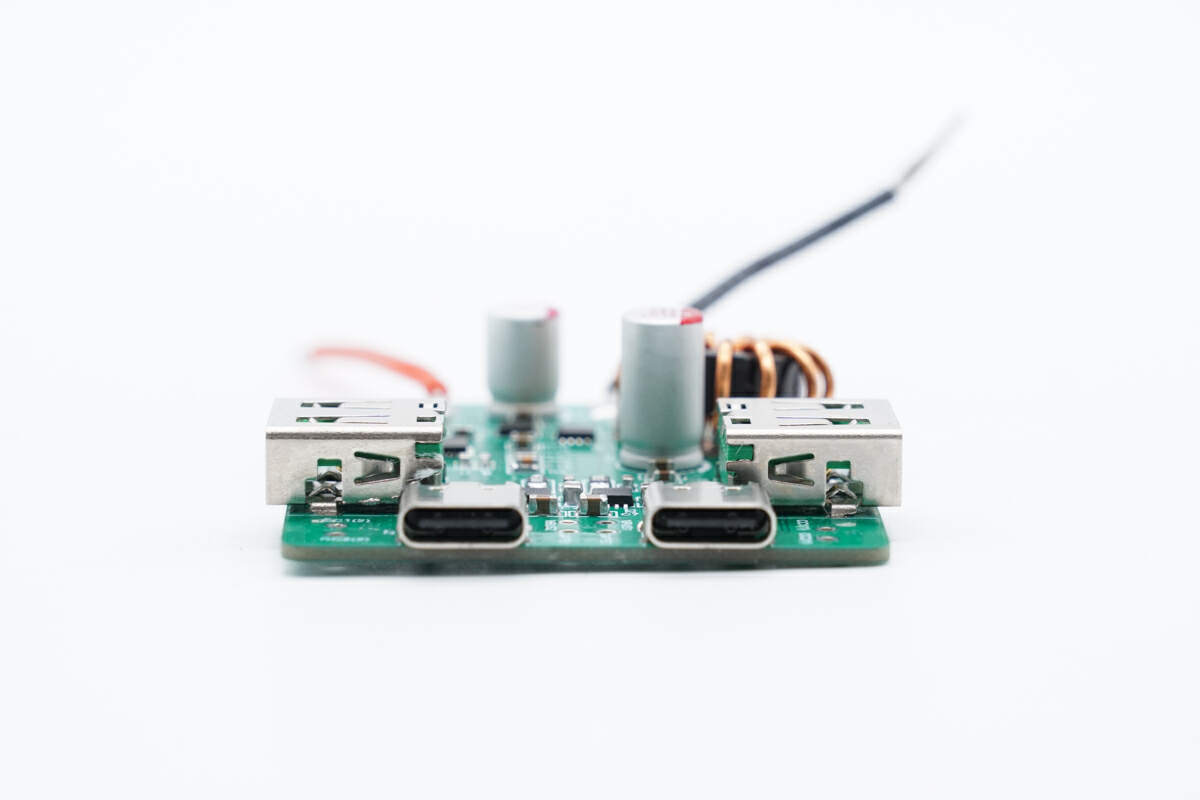

随着PD3.1 140W 快充适用范围的拓展,智融科技推出了一款全新的双口PD快充降压控制器SW3566,这款降压控制器支持28V输出电压,满足140W PD3.1快充应用。SW3566 是一款集成 7A Buck 控制器,支持140W 功率输出,且支持 PD3.1 等多快充协议的 C+C 双口 SoC。SW3566 内置双口控制逻辑。芯片内置M0内核CPU,可以满足多种快充协议定制需求。 PD 3.1 PHY,UFCS PHY,SCP/AFC PHY,TFCP PHY 以及 QC/PE/SFCP 等快充协议检测电路,外围只需少量的器件,即可组成完整的高性能的 C+C 双口快速充电解决方案。
充电兼容性测试
兼容性测试环节可以清楚的得知充电器搭配不同终端设备的充电情况,充电头网将会从这块PCB 板的 USB-C接口对不同品牌设备的兼容性测试方面带读者了解这套快充方案的充电兼容性表现,为读者呈现真实的测试数据。
手机兼容性测试
实测为 iPhone 15 Pro Max 充电,使用 POWER-Z KM003C 测试仪测得充电功率为 9.19V 2.94A 27.04W
为华为 Mate 60 Pro 充电,使用 POWER-Z KM003C 测试仪测得充电功率为 7.89V 2.37A 18.71W

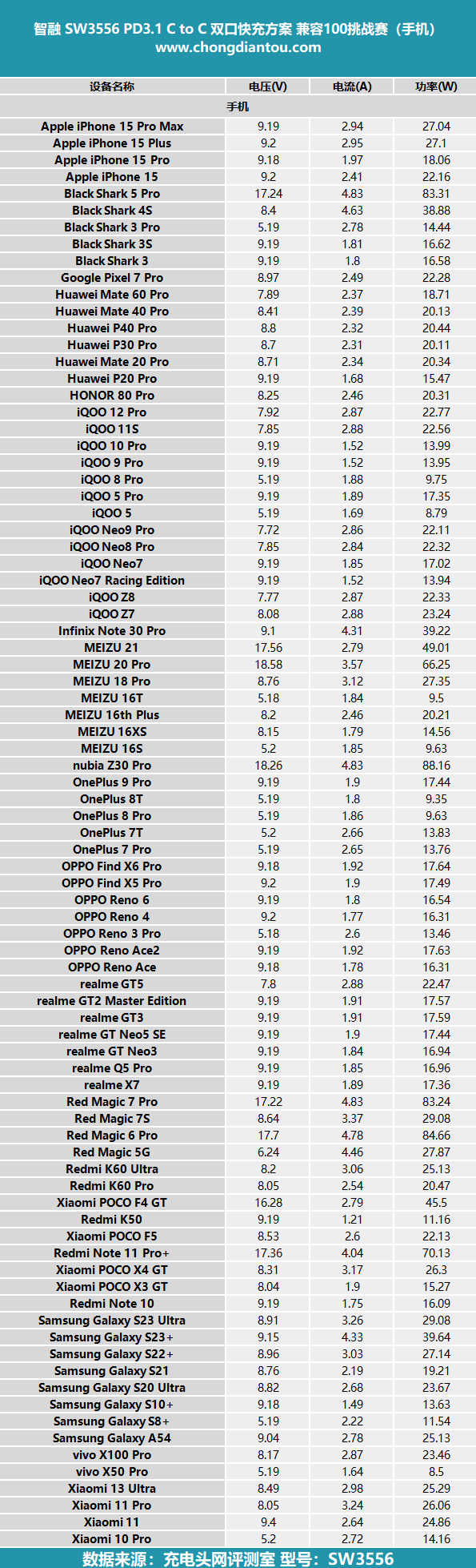

将测试数据汇总至表格中,可以看出能够为支持高功率充电的机型开启高压PPS快充,最高充电功率接近90W;同时,为大多数手机充电握手9V电压档位。

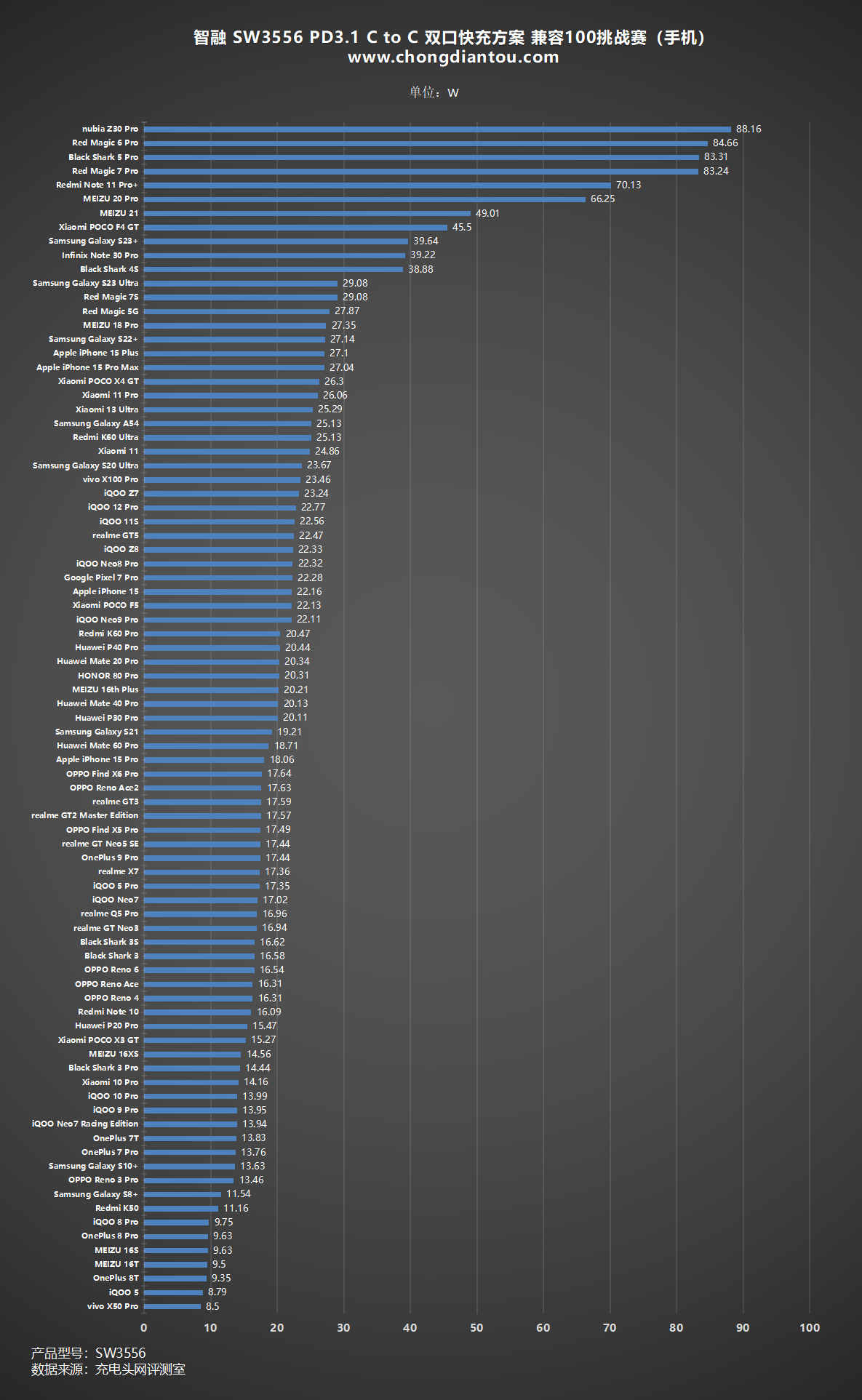

将功率数值绘制为柱状图,可以看到各个品牌手机的充电功率排布。对于支持 PPS 高功率快充的设备,如 努比亚、红魔、黑鲨、魅族等手机,其充电功率在45-90W之间;同时,可以看出智融 SW3566 USB-C 接口兼容性优秀,基本兼容所测各个品牌的机型。
游戏机兼容性测试

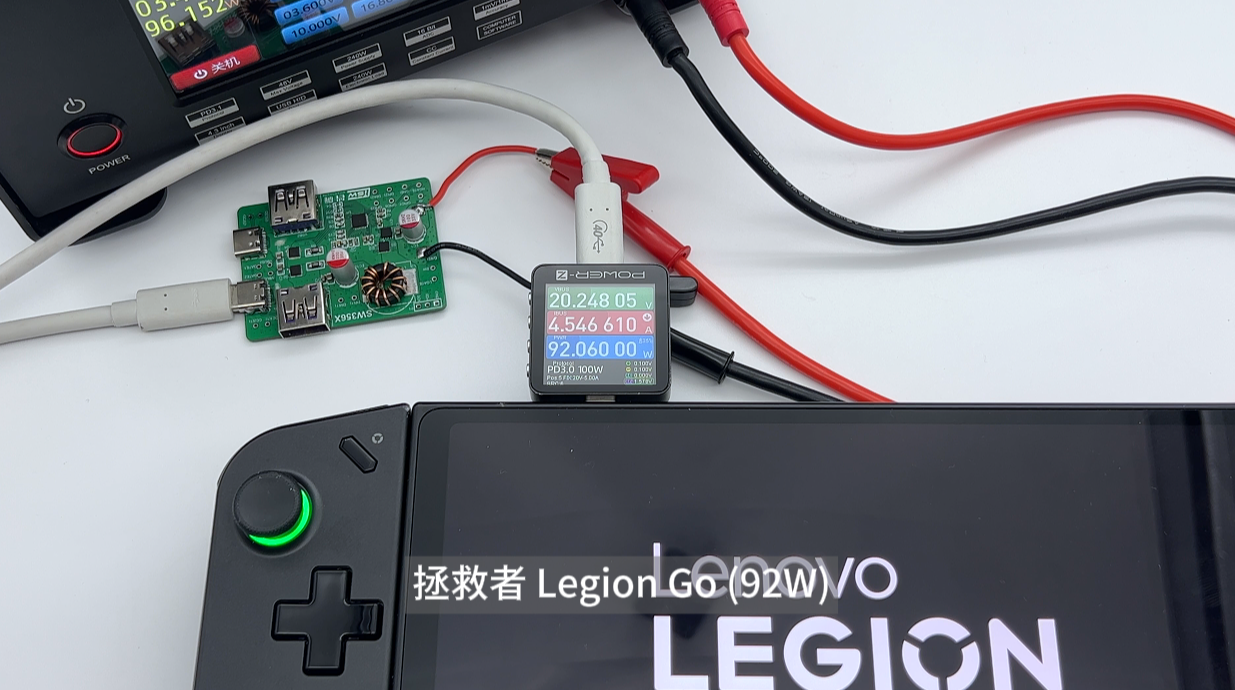

实测为联想拯救者 Legion GO 充电,使用 POWER-Z KM003C 测试仪测得充电功率为 20.25V 4.55A 92.06W

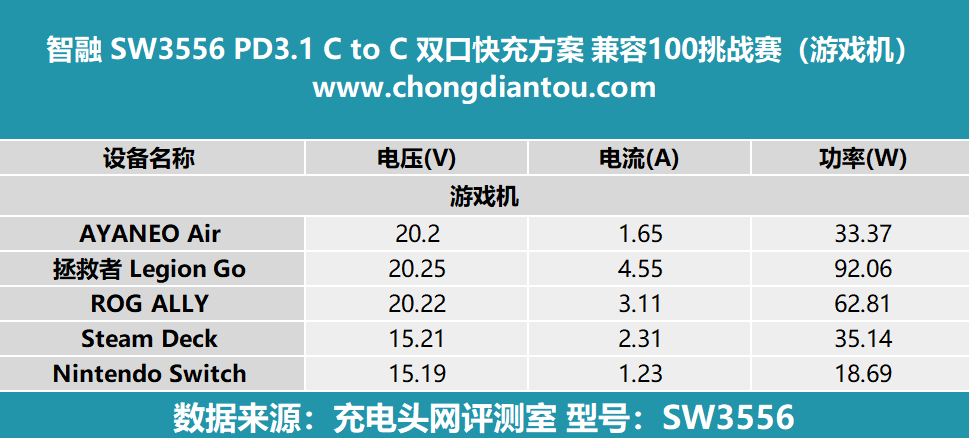

将测试数据汇总至表格,可以清楚看出为掌上游戏机充电握手20V、15V电压档位,基本都能达到这几款游戏机自身最高的功率。

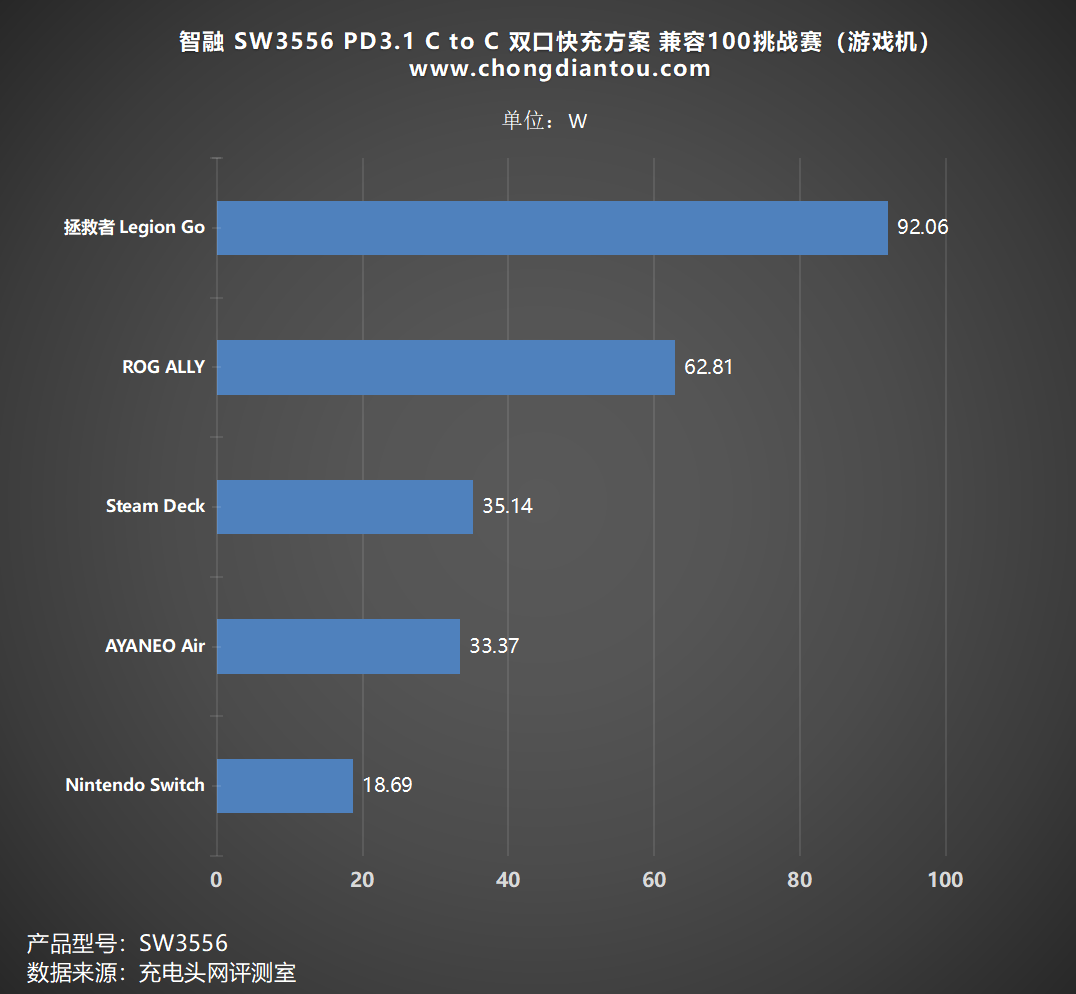

将数据绘制成柱状图,可以清楚看出智融 SW3566 USB-C 接口基本都兼容所测游戏机,充电功率在18-93W之间。
平板兼容性测试

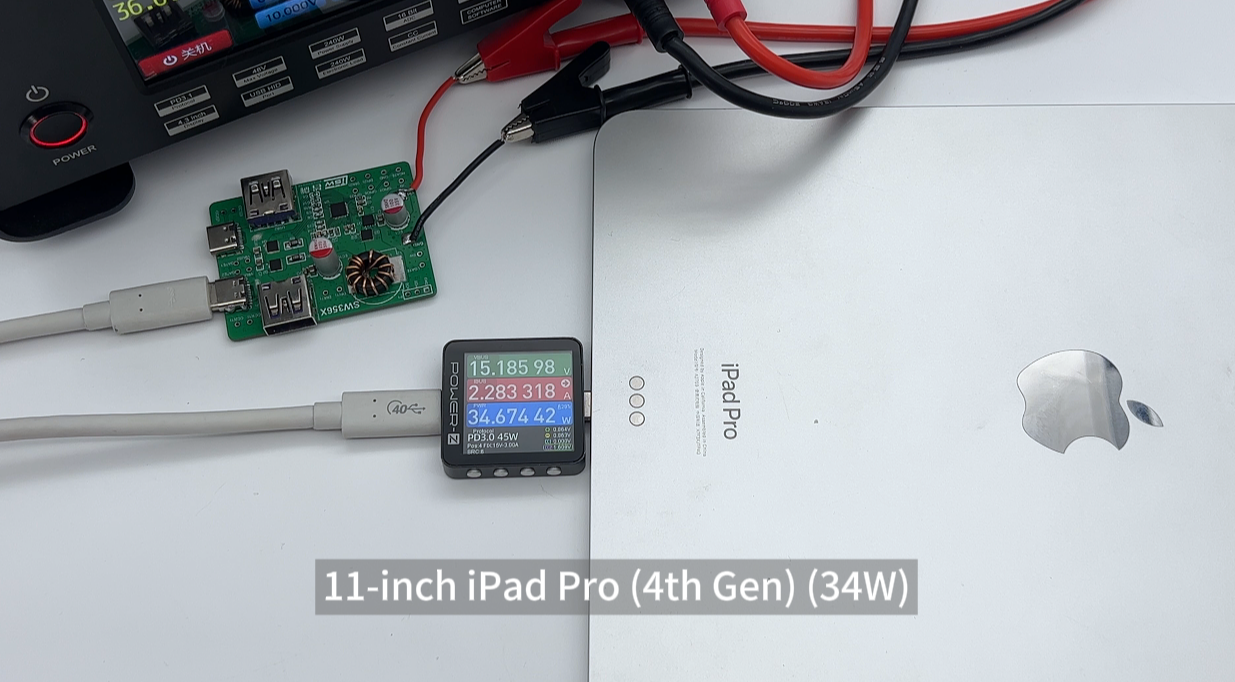

实测为 11-inch iPad Pro(4th Gen)充电,使用 POWER-Z KM003C 测试仪测得充电功率为 15.19V 2.28A 34.67W

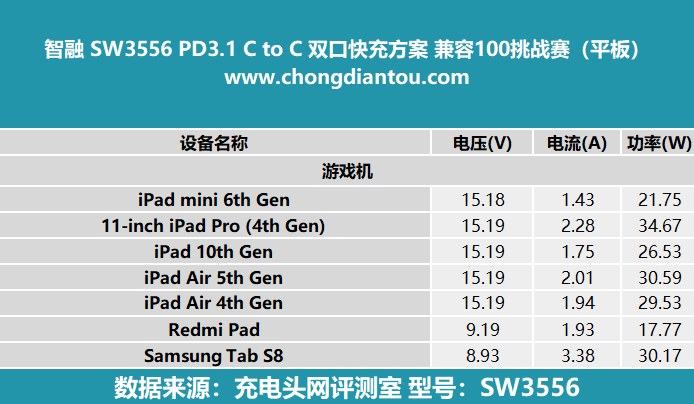

将测试数据汇总至表格,可以清楚看出为平板充电握手15V、9V电压档位。

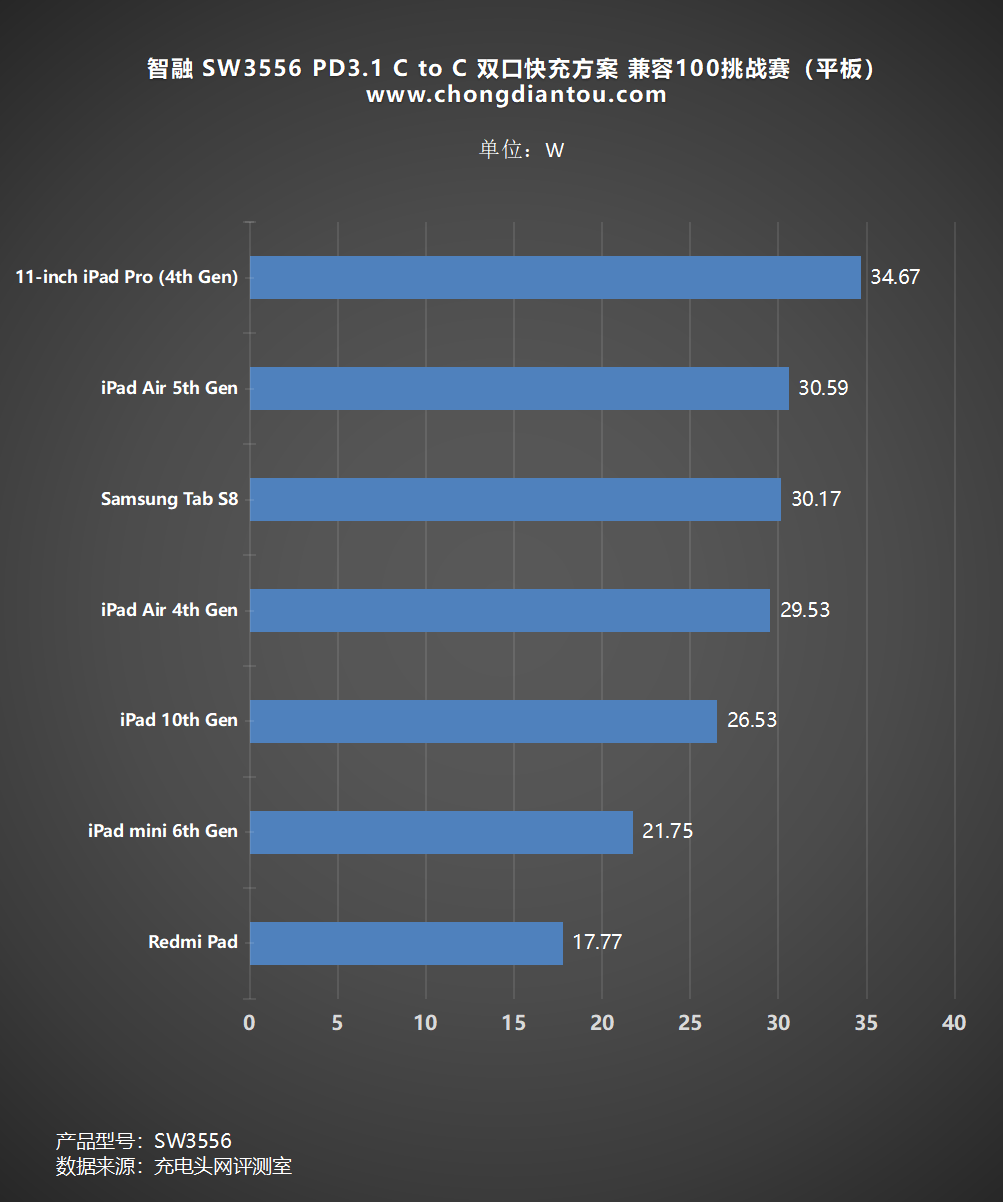

绘制出柱状图,可以清晰看出各个品牌平板的功率段,为各个品牌平板充电在17-35W之间。
笔记本电脑兼容性测试
16-inch MacBook Pro M1 Max 搭配 MagSafe 磁吸线,激活PD3.1协议,充电功率为27.43V 4.84A 132.66W。
为 16-inch MacBook Pro M1 Max 充电,功率为20.21V 4.55A 91.85W。
将数据汇总至表格,可以看出为笔记本充电握手20V电压,且功率均在50W以上。

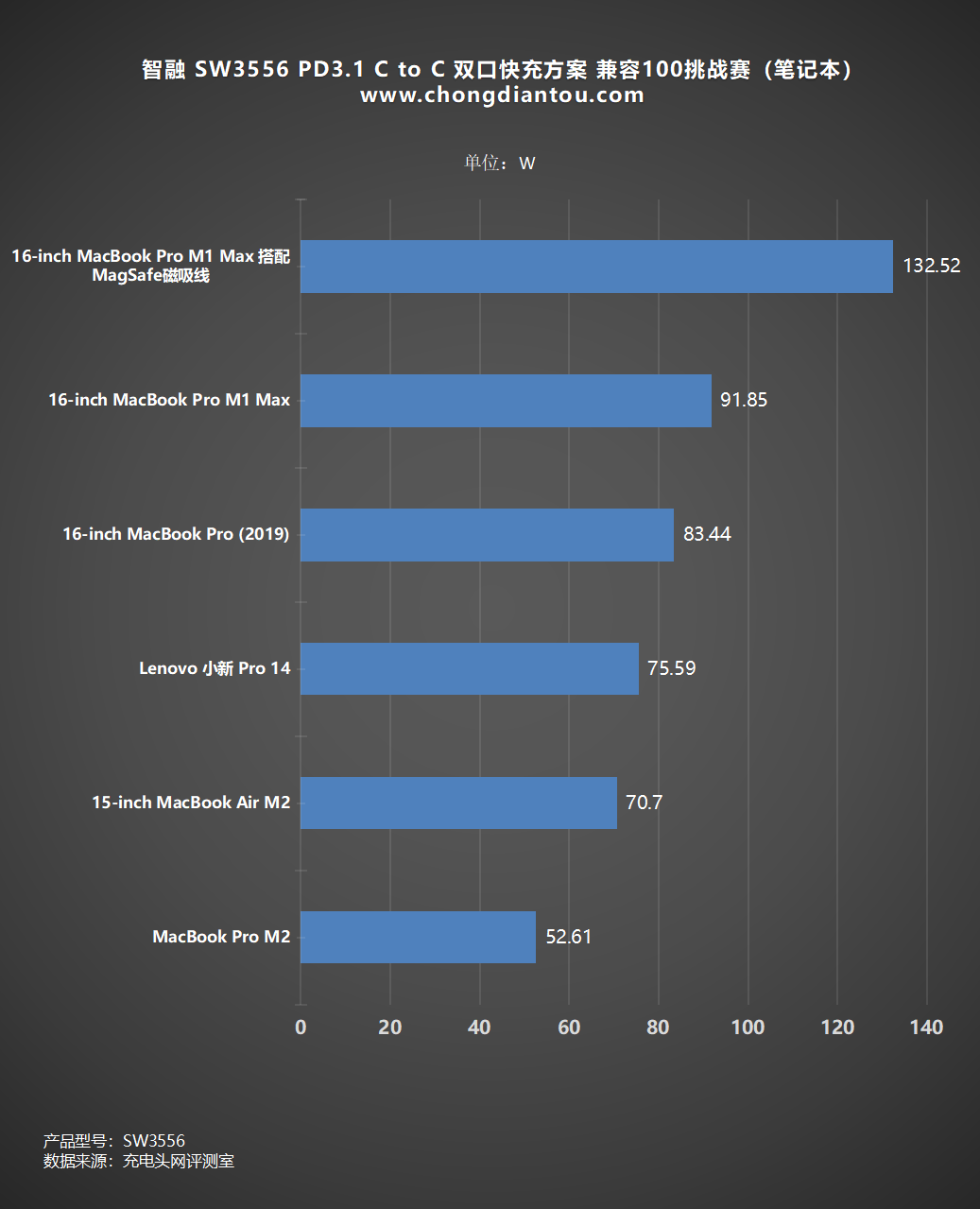

绘制出柱状图,可以清晰看出所测笔记本的功率段,功率在50-140W之间。
充电头网总结
目前,USB-C 接口生态已经得到广泛应用,在手机,笔记本电脑上得到普及应用,并且在其他家用电器和电动工具上得到应用。USB-C接口以其绝佳的兼容性,成为主流的数据以及充电接口,伴随着传输功率的提升,未来也将在更多的场合得到广泛应用。
智融推出的SW3566,通过将同步降压控制器和PD协议芯片集成在一颗芯片内部,大大简化了多口降压快充应用。同时,兼容性优异,支持多种快充协议,满足私有快充协议应用,无需外置MCU进行协议支持;PD3.1 140W的输出功率,以及简化的电路设计,非常适合USB PD3.1的快充应用,带来更简单易用的解决方案。

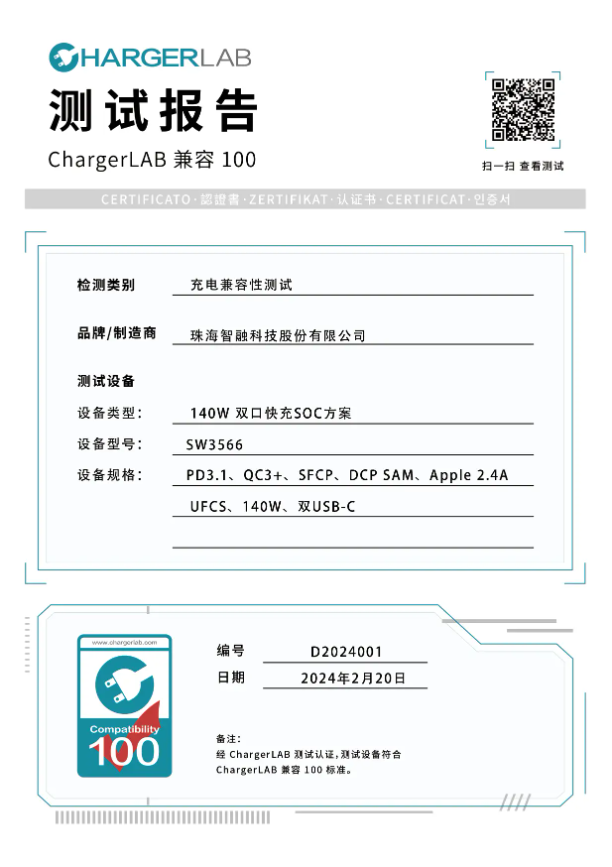

下面是充电头网出具的兼容100测试报告。
如上图,智融 SW3566 成功通过充电头网兼容性100挑战赛。
充电头网兼容性实验室介绍
充电头网兼容性实验室位于中国深圳,拥有多达179个设备,并且每个月都会进行设备更新,以丰富的设备储藏量来满足不同产品的兼容性测试需求,用强大的数据支撑来保证我们测试的产品的权威性。
