前言
充电头网始终专注于通过客观的拆解报告,展示各类充电产品的内部构造,为读者提供真实、详细且有参考价值的拆解分析文章。近年来,我们拆解了超千款电源适配器,其中包括10款摩托罗拉快充产品,功率覆盖20-125W。同时在这些案例中,我们发现杰华特、芯茂微、PI等多家AC-DC主控芯片厂商的身影。接下来,小编将为您深入介绍这些芯片的型号与特性。
MOTO摩托罗拉充电器内置的AC-DC主控芯片

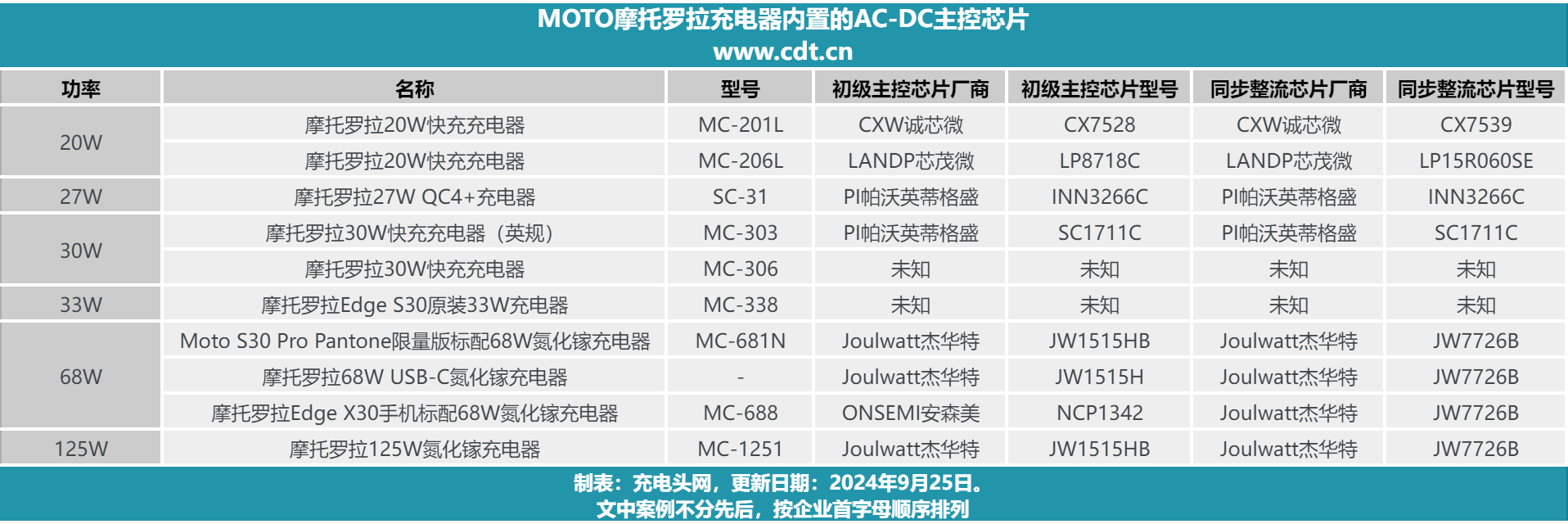

文中出现的AC-DC芯片如上表所示。
初级主控芯片数据分析

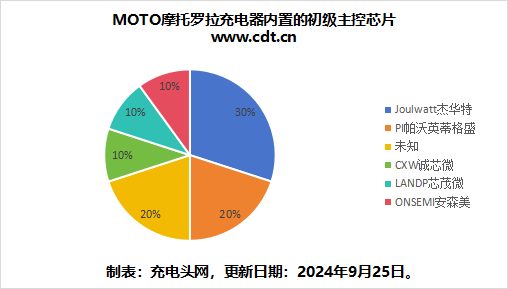

将文中初级主控芯片厂商占比绘制成饼图,发现杰华特占比最高。
将文中初级主控芯片实际应用次数绘制成条形图,发现杰华特JW1515HB应用次数最多。
同步整流芯片数据分析

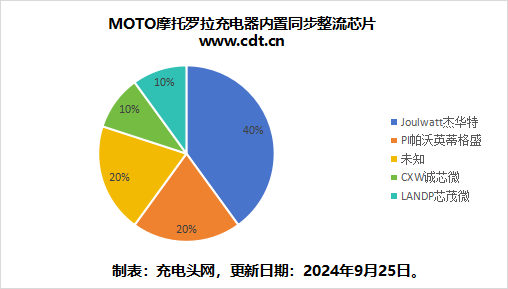

将文中同步整流芯片厂商占比绘制成饼图,发现杰华特占比最高。

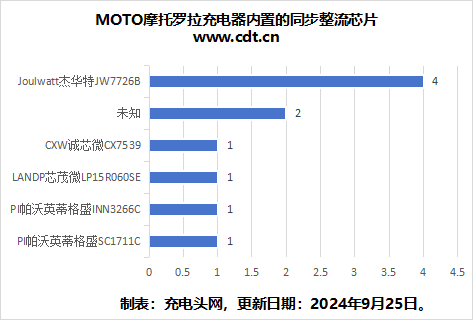

将文中同步整流芯片实际应用次数绘制成条形图,发现杰华特JW7726B应用次数最多。
20W功率段

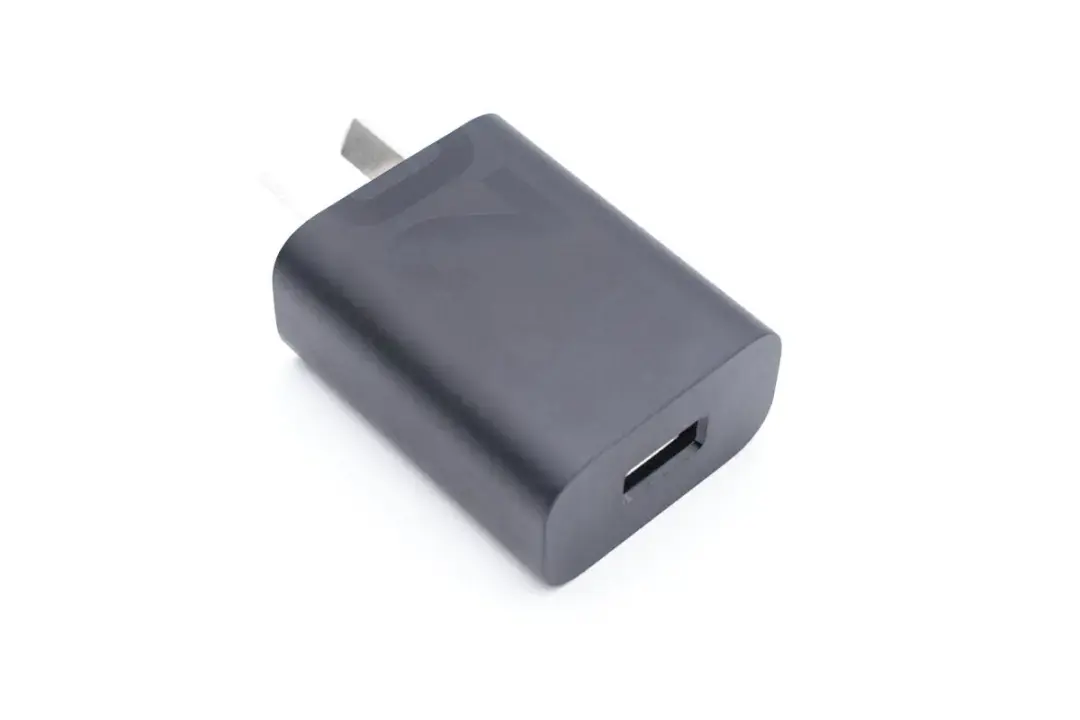

摩托罗拉20W快充充电器

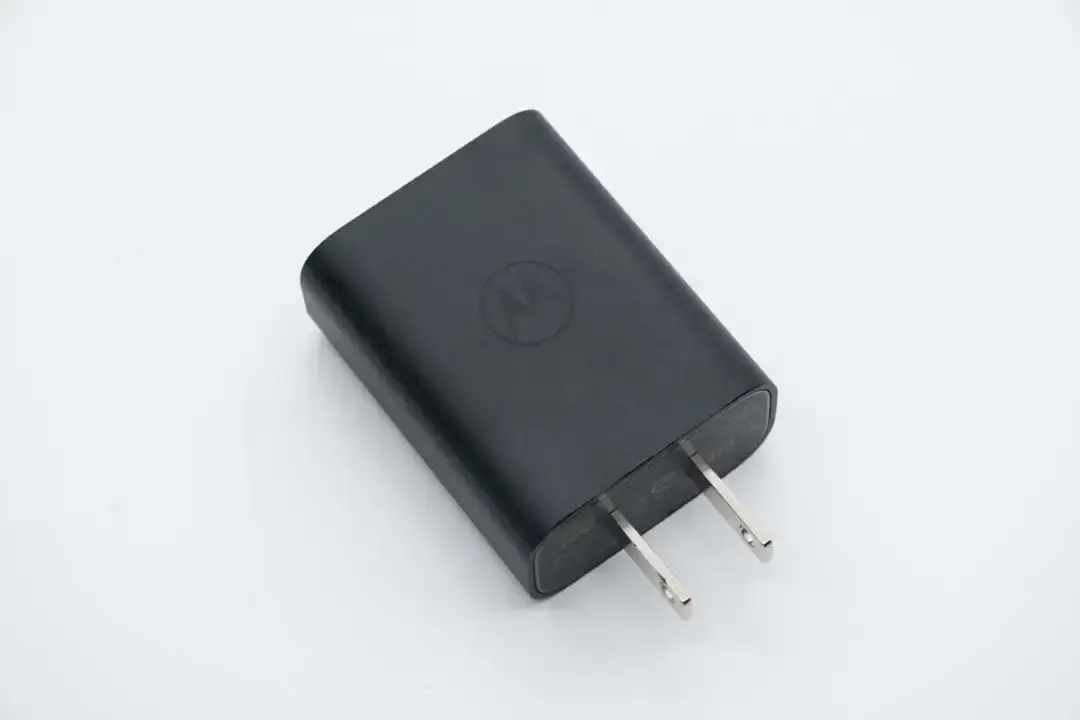

摩托罗拉这款20W充电器为常见的直板造型,黑色外壳。充电器支持宽范围电压输入,USB-A输出接口,支持QC3.0、PE2.0快充,最大输出功率为20W,可通过USB-A接口线缆为其他设备充电,满足手机等产品日常充电需求。
内置初级主控芯片

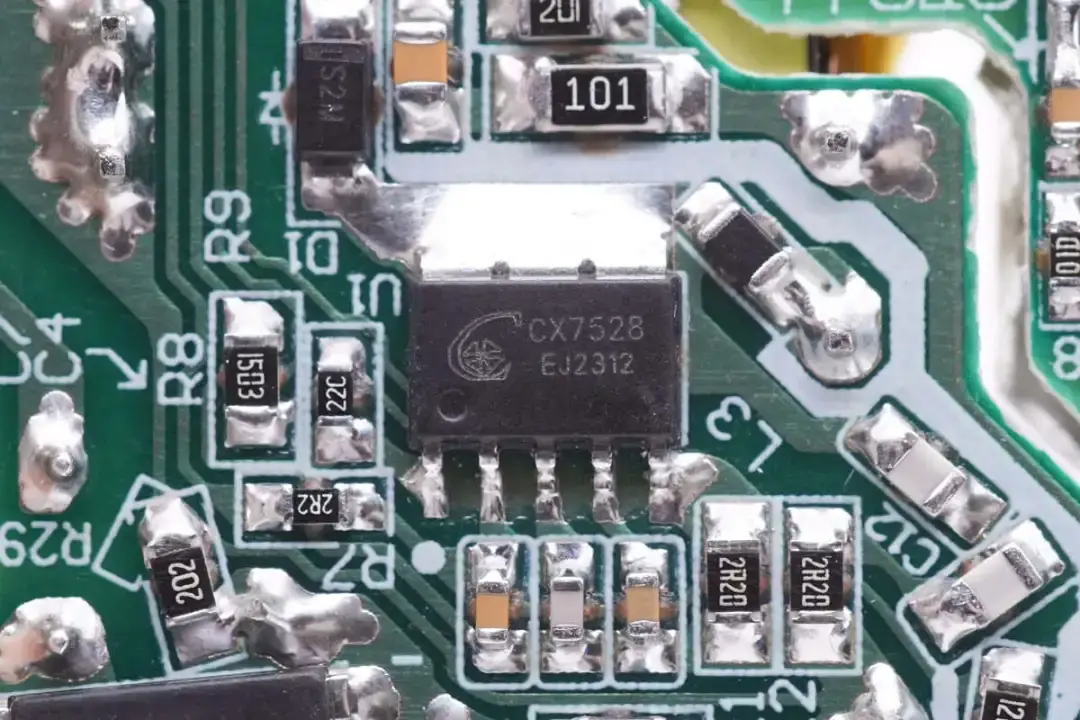

CXW诚芯微CX7528
开关电源主控芯片采用诚芯微CX7528,这是一颗电流模式 PWM 控制芯片,内置高压功率 MOSFET,应用于功率在25W以下的电源方案。
内置同步整流芯片

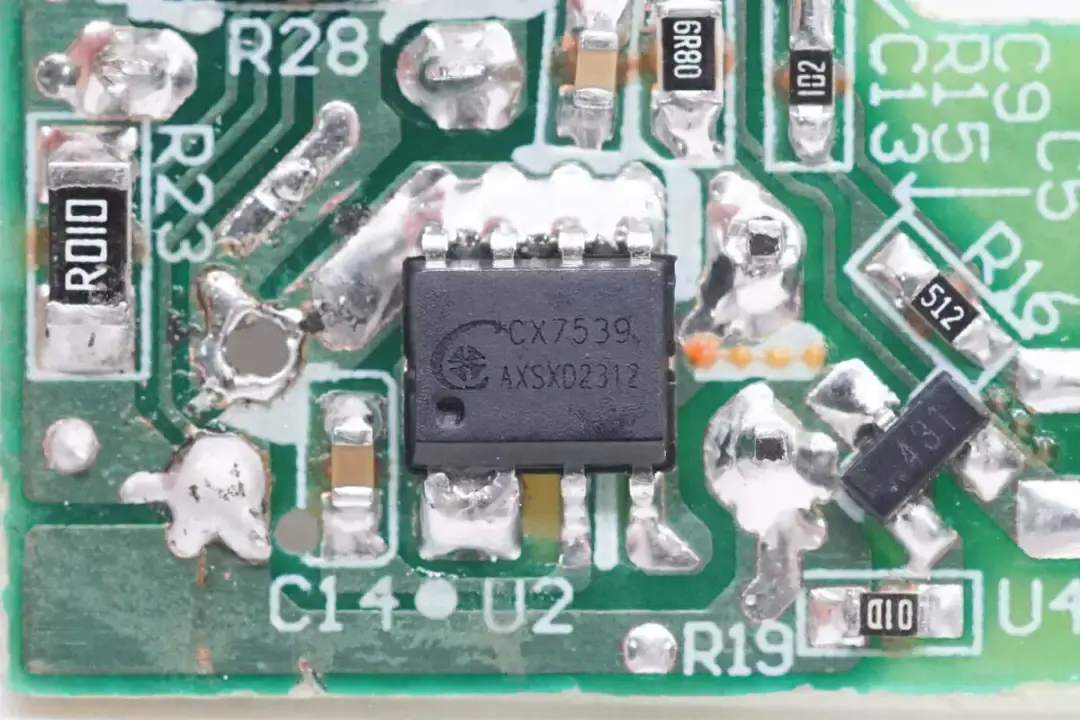

CXW诚芯微CX7539
同步整流芯片采用诚芯微CX7539,这是一颗高性能的开关电源次级侧同步整流控制电路。在低压大电流开关电源应用中,轻松满足 6 级能效,是理想的超低导通压降整流器件的解决方案。
相关阅读:
摩托罗拉20W快充充电器
摩托罗拉这款20W充电器为常见的直板造型,黑色外壳。充电器支持宽范围电压输入,USB-A输出接口,支持QC3.0快充,最大输出功率为20W,可通过USB-A接口线缆为其他设备充电,满足手机等产品充电需求。
内置初级主控芯片
LANDP芯茂微LP8718C

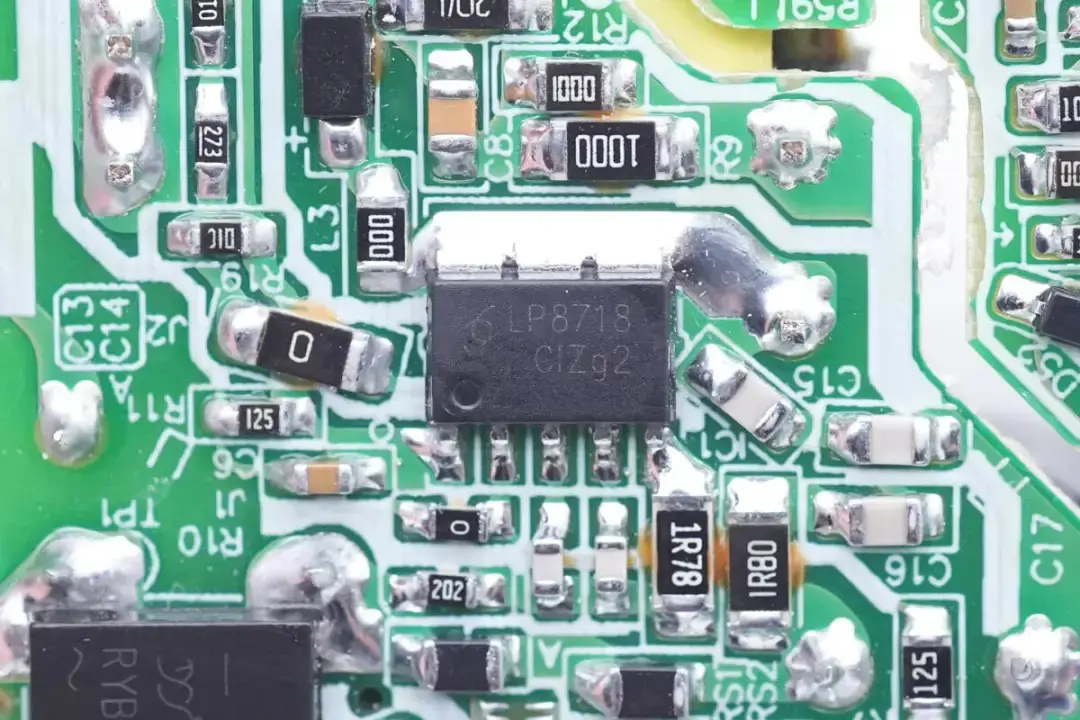

充电器初级主控芯片来自芯茂微,型号LP8718C,是一颗内置开关管的初级芯片,芯片内置650V耐压功率管,支持25W输出功率。芯片支持恒压输出和特有的恒功率和恒流输出控制,适用于PD快充应用。
内置同步整流芯片

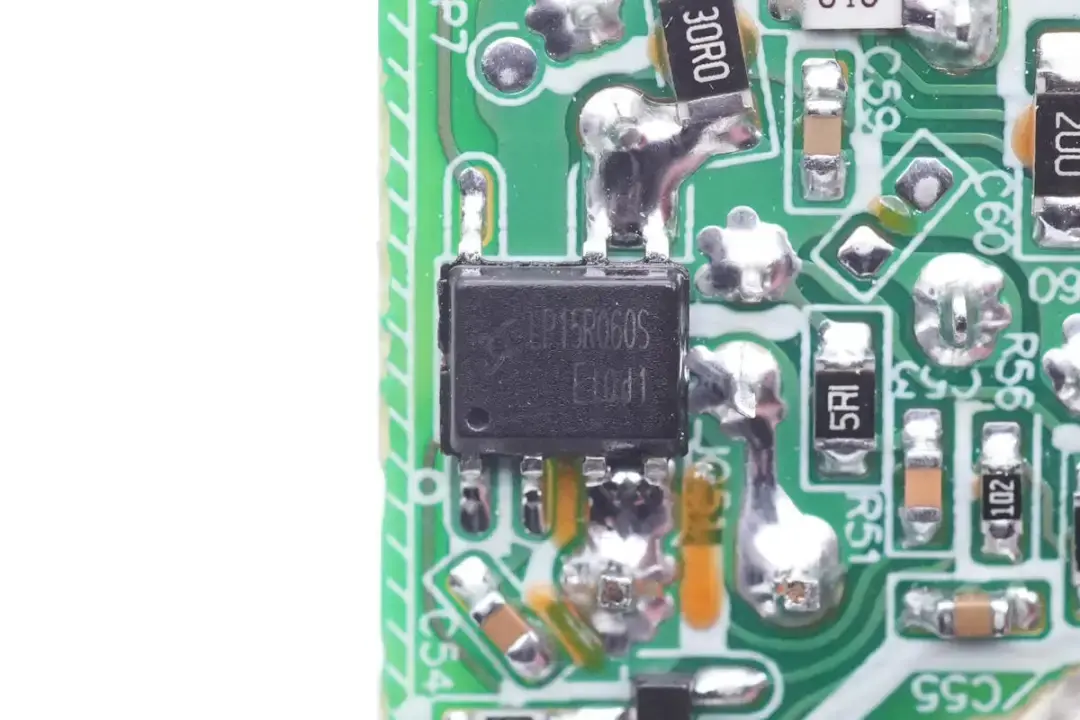

LANDP芯茂微LP15R060SE
次级采用芯茂微LP15R060SE同步整流芯片,这款同步整流芯片内置60V同步整流管,支持DCM和CCM工作模式,支持原边反馈控制器和次级反馈控制器,内部集成VCC供电技术,采用专利的整流管开通技术,可以有效避免因震荡导致误开通。
相关阅读:
27W功率段
摩托罗拉27W QC4+充电器

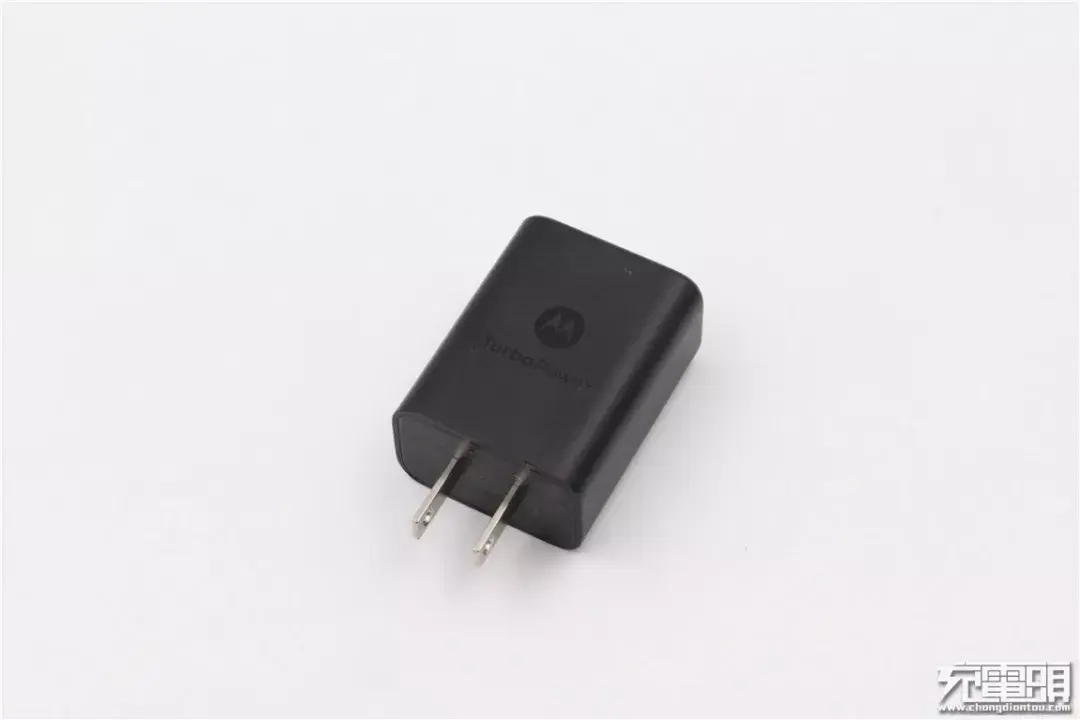

这款充电器为纯黑色外观,正面印有摩托罗拉的logo以及“TurboPower”等字样,配备的是美规标准的插脚,与国内标准可通用,支持5V/3A、9V/3A两个档位输出。
内置初次级二合一芯片

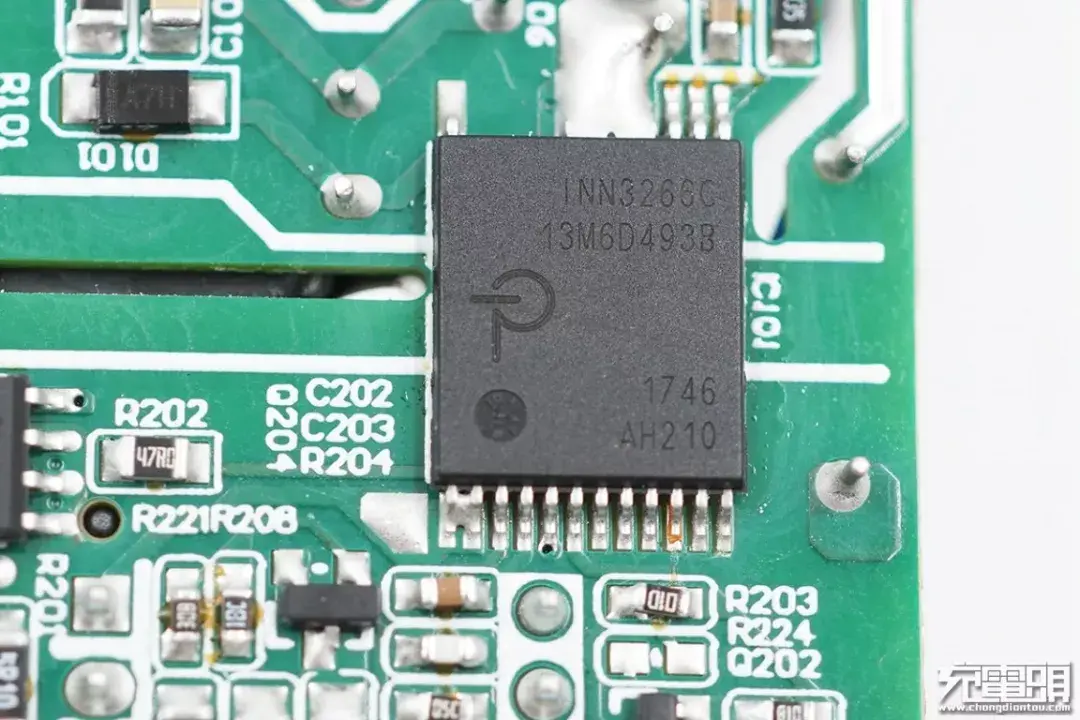

PI帕沃英蒂格盛INN3266C
内置来自PI的初级主控芯片,型号INN3266C,其内置了控制器,开关管,次级同步整流控制器,集成度高,这款芯片在PCBA装进外壳之后,芯片直接跟外壳内壁上的散热片贴合,保证良好的散热性能。
相关阅读:
30W功率段
摩托罗拉30W快充充电器(英规)

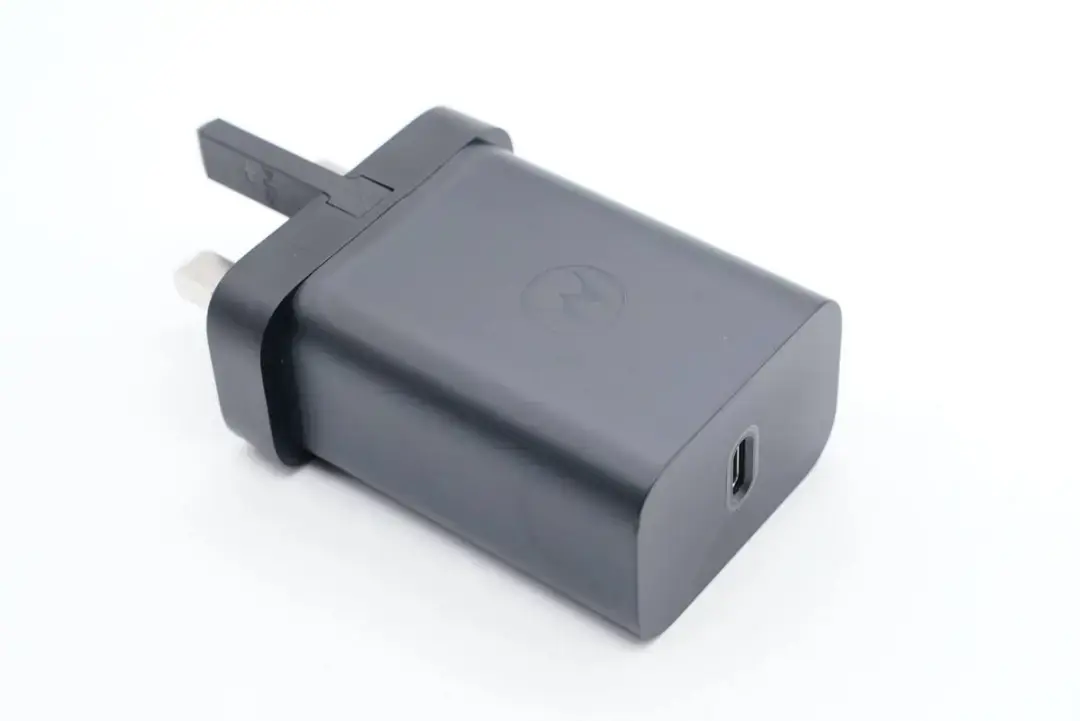

充电器采用纯黑色PC材质外壳,表面哑光处理,腰身各面过渡圆润,整体造型经典,支持5V3A、9V3A、10V3A三个电压档位。
内置初次级二合一芯片

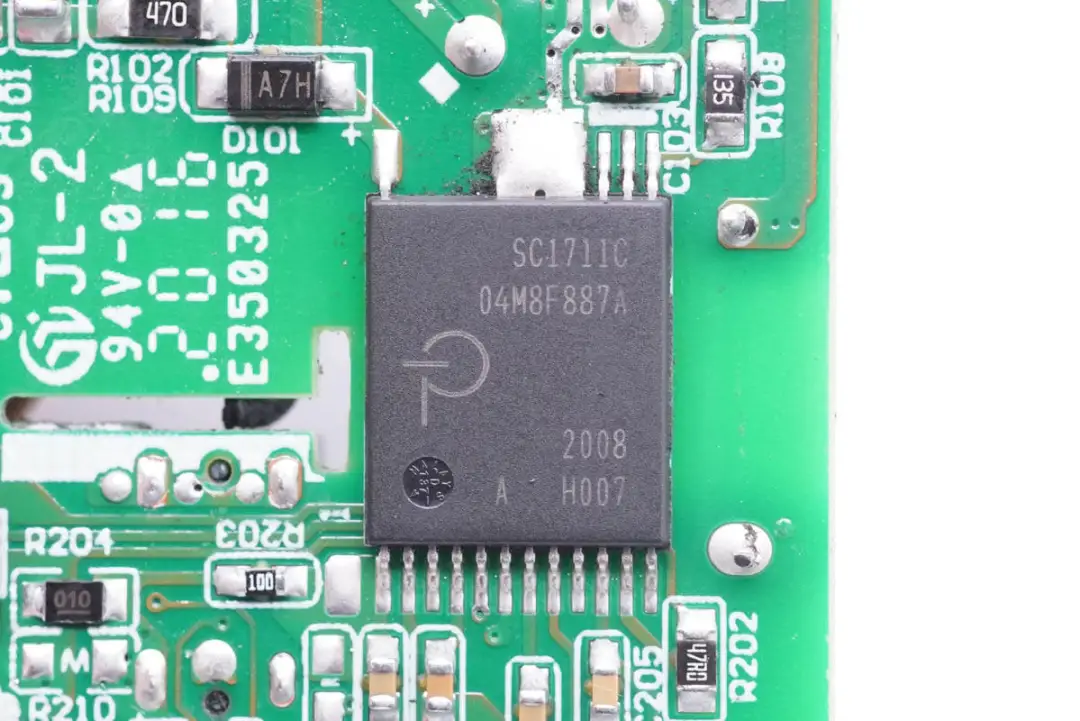

PI帕沃英蒂格盛SC1711C
开关电源主控芯片为SC1711C,PI定制料号,属于InnoSwitch3-Pro系列,内置PWM主控、高压MOS以及同步整流控制器,集成度非常高。
相关阅读:
摩托罗拉30W快充充电器
摩托罗拉这款30W充电器采用经典直板造型,哑光机身壳加亮面品牌和功率logo撞色设计,整体很有摩托罗拉的品牌特色。充电器支持PD3.0、PPS快充协议,具备5V3A、9V3A、10V3A三组固定电压档位,以及3.3-11V3A一组PPS电压档位,既能充这家品牌手机,对苹果、三星等第三方品牌手机也有很好的兼容性。
内置初级主控芯片
丝印C301芯片

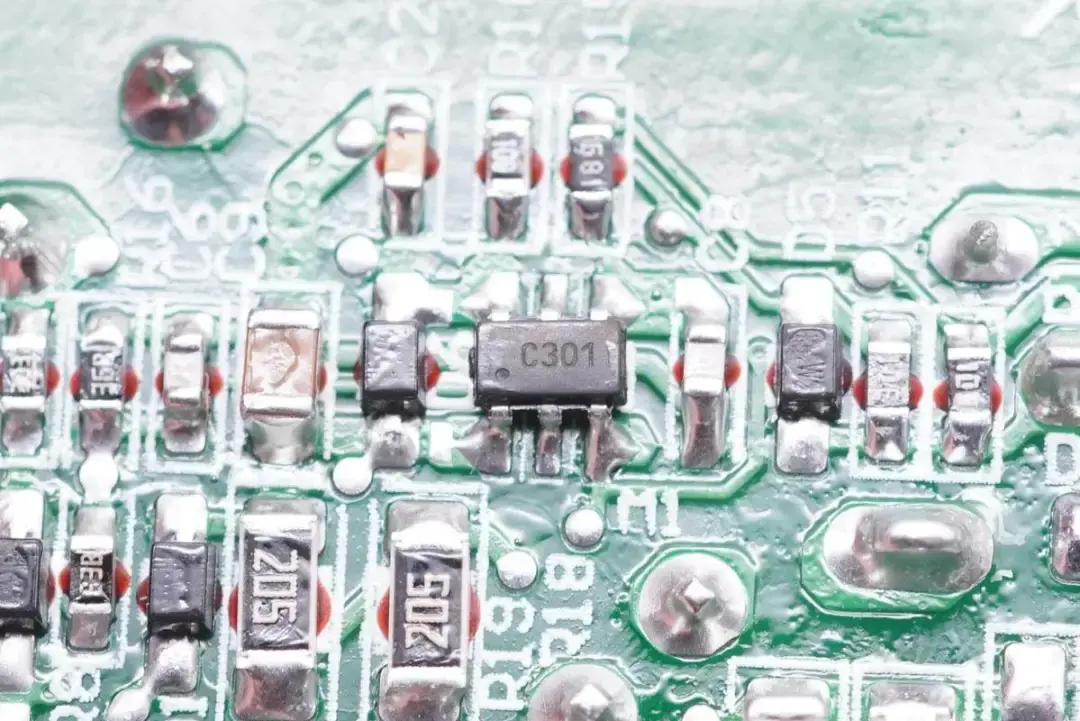

开关电源PWM控制器特写,丝印C301型号未知。
内置同步整流芯片

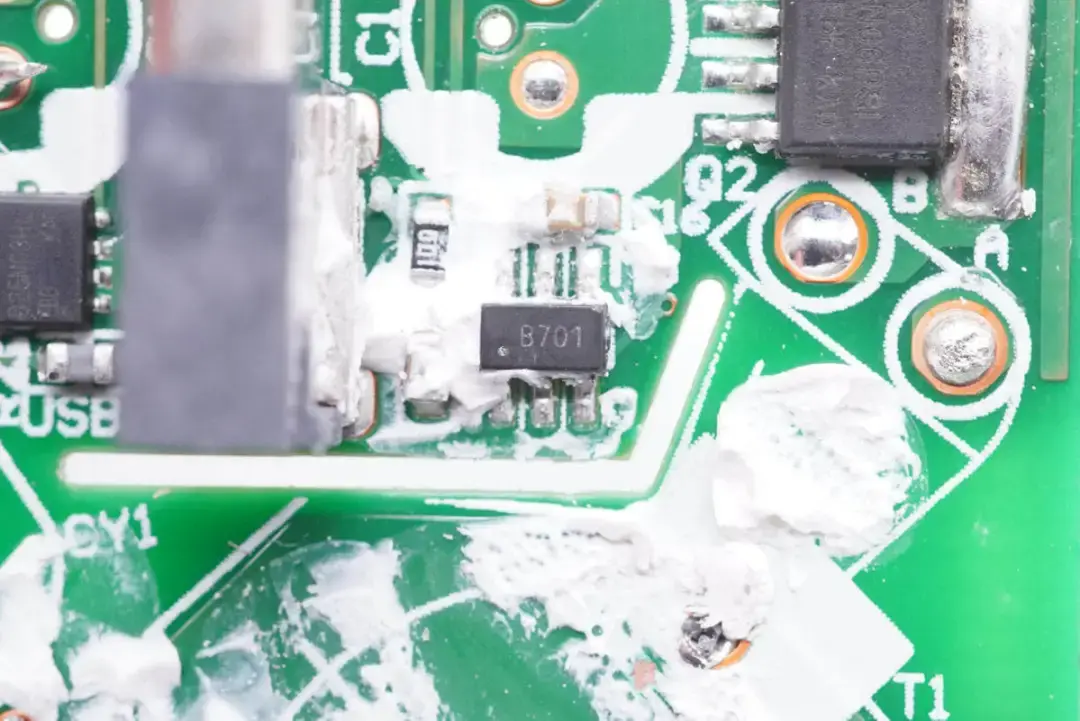

丝印B701芯片
丝印B701同步整流控制器,型号未知。
相关阅读:
33W功率段
摩托罗拉Edge S30原装33W充电器

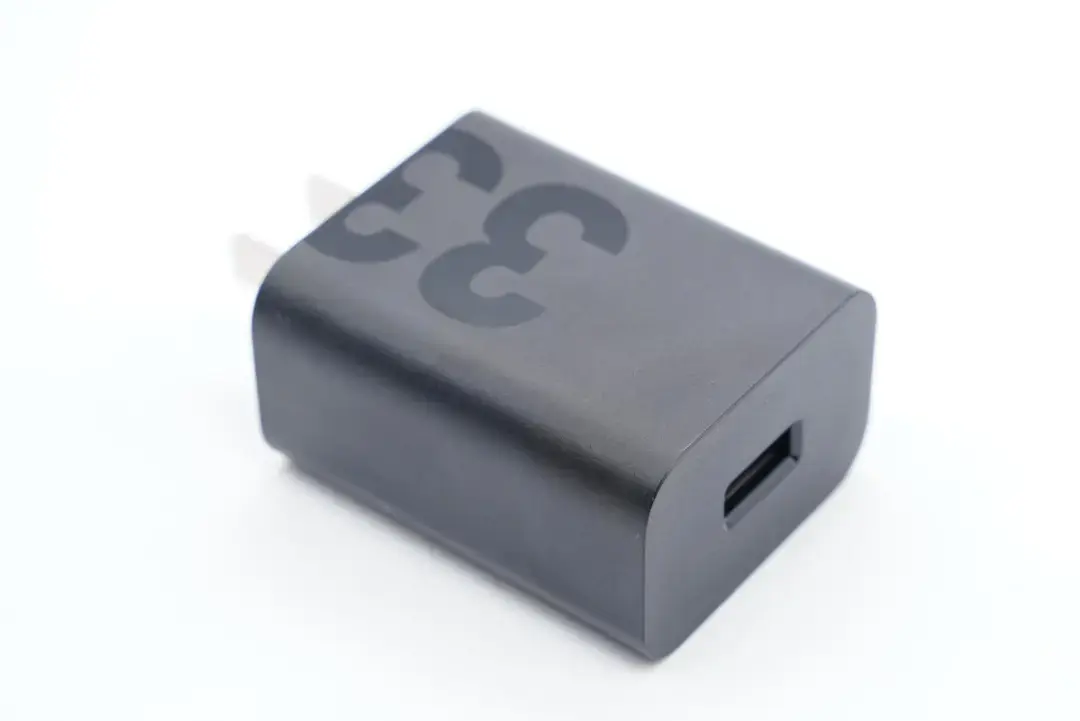

摩托罗拉Edge S30附带的这款33W充电器机身经典直板造型,另外采用USB-A接口,除支持摩托罗拉11V3A私有快充外,还兼容QC2.0/3.0快充协议,对于走QC快充的设备也能很好兼容,当然这也只是相对来说。
内置初级主控芯片
丝印E908芯片
PWM控制器丝印E908,实际型号未知。
内置同步整流芯片

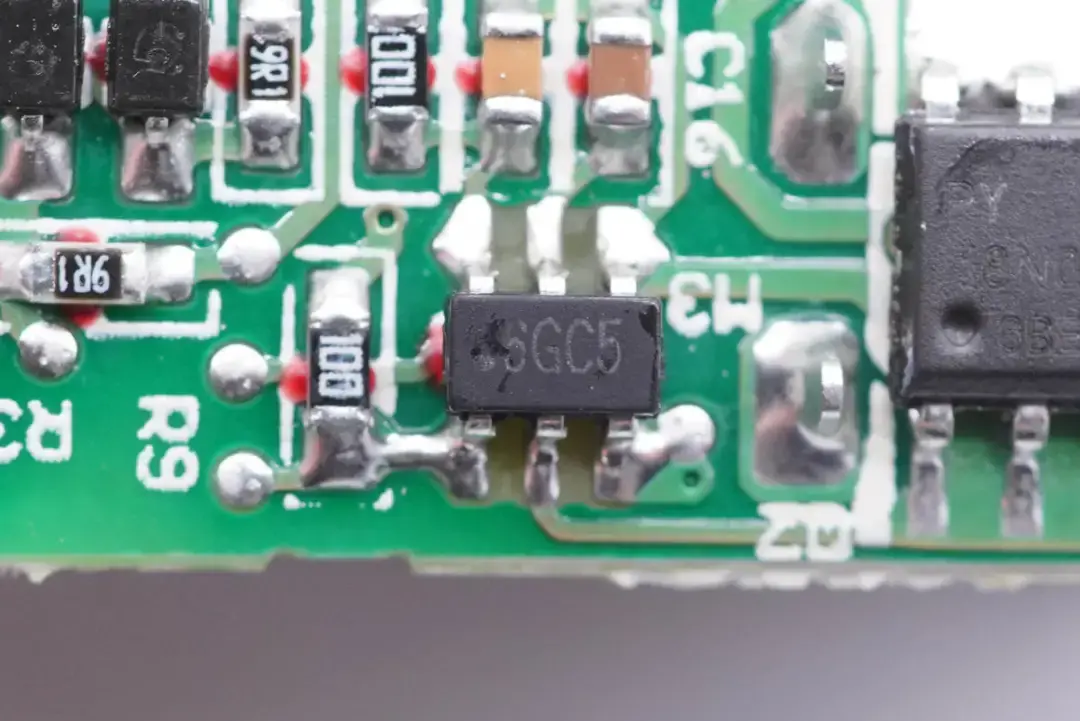

丝印6GC5芯片
同步整流控制器丝印6GC5,实际型号未知。
相关阅读:
68W功率段
Moto S30 Pro Pantone限量版标配68W氮化镓充电器
摩托罗拉68W氮化镓充电器美版相较国行版除插脚做了相应更换外,机身外观设计一样,并且支持QC3.0、PD、PPS快充,支持68W PD以及摩托罗拉私有快充,满足摩托罗拉手机用户快充外,还能拿来充笔电、平板等设备,设计上算是比较友好。
内置初级主控芯片
Joulwatt杰华特JW1515HB

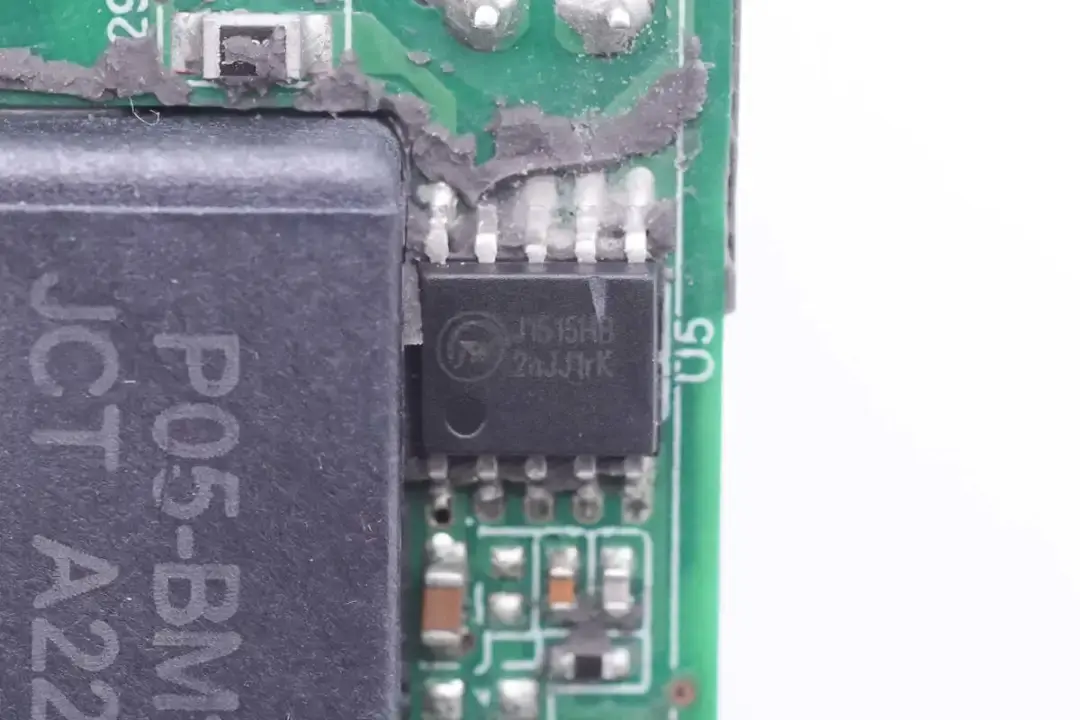

主控芯片来自杰华特,型号JW1515HB,是一颗高度集成的准谐振反激控制器,支持700V高压启动,集成X电容放电功能,支持8~83V宽范围供电,无需外加稳压元件。内置高可靠GaN直驱电路,6V驱动电压可直接驱动增强型GaN器件,有效简化驱动电路设计,可靠性更高。
内置同步整流芯片
Joulwatt杰华特JW7726B

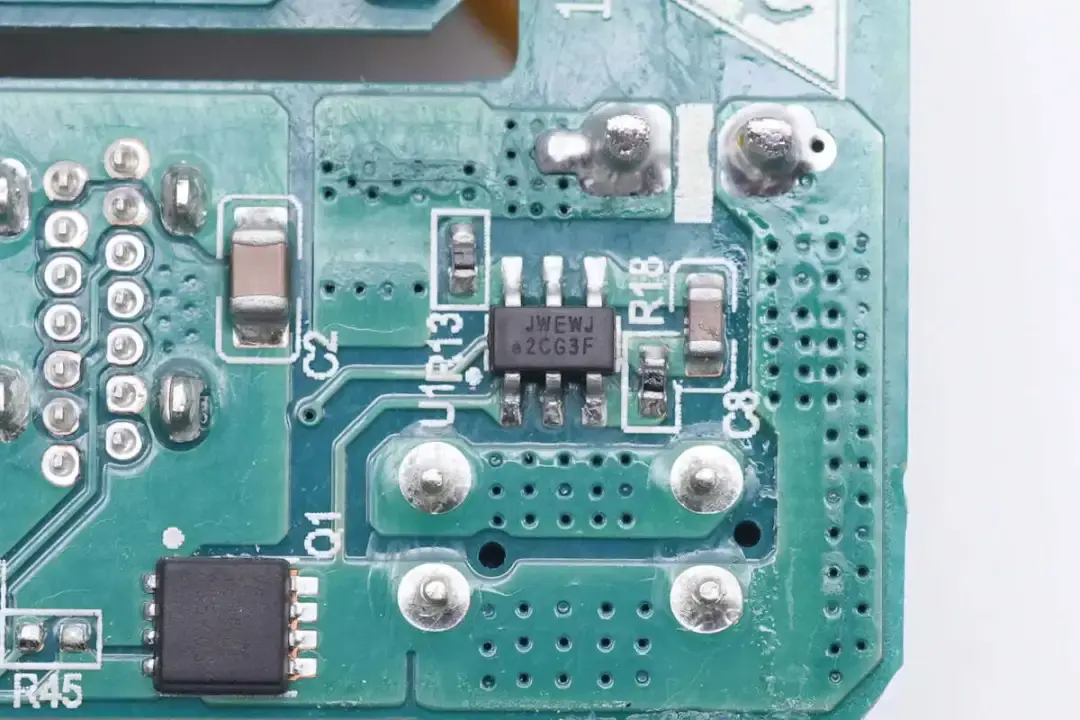

同步整流控制器来自杰华特,丝印JWEWJ,型号JW7726B,支持CCM、DCM、QR和ACF模式,在振铃期间能有效防止同步整流MOSFET的误开通;具有快速关断能力以便能兼容CCM;在启动过程中(VCC建立之前)能有效防止门极gate被耦合至开启电压,支持高侧和低侧同步整流应用,使用灵活。
相关阅读:
1、拆解报告:Moto S30 Pro Pantone限量版标配68W氮化镓充电器
68W功率段
摩托罗拉68W USB-C氮化镓充电器

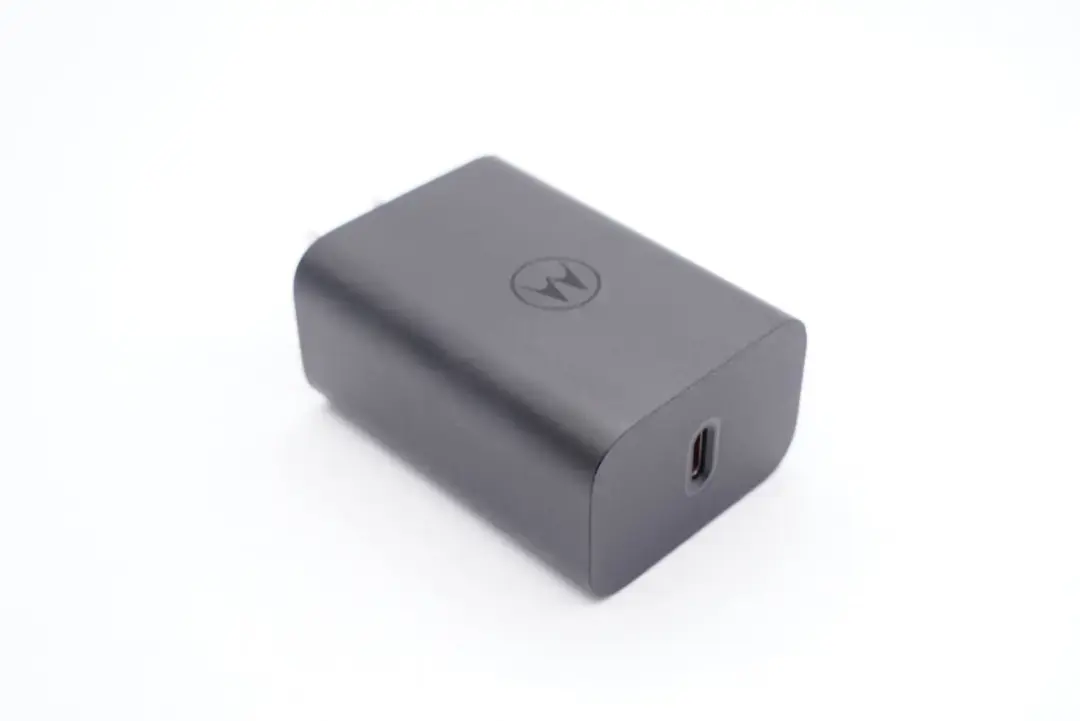

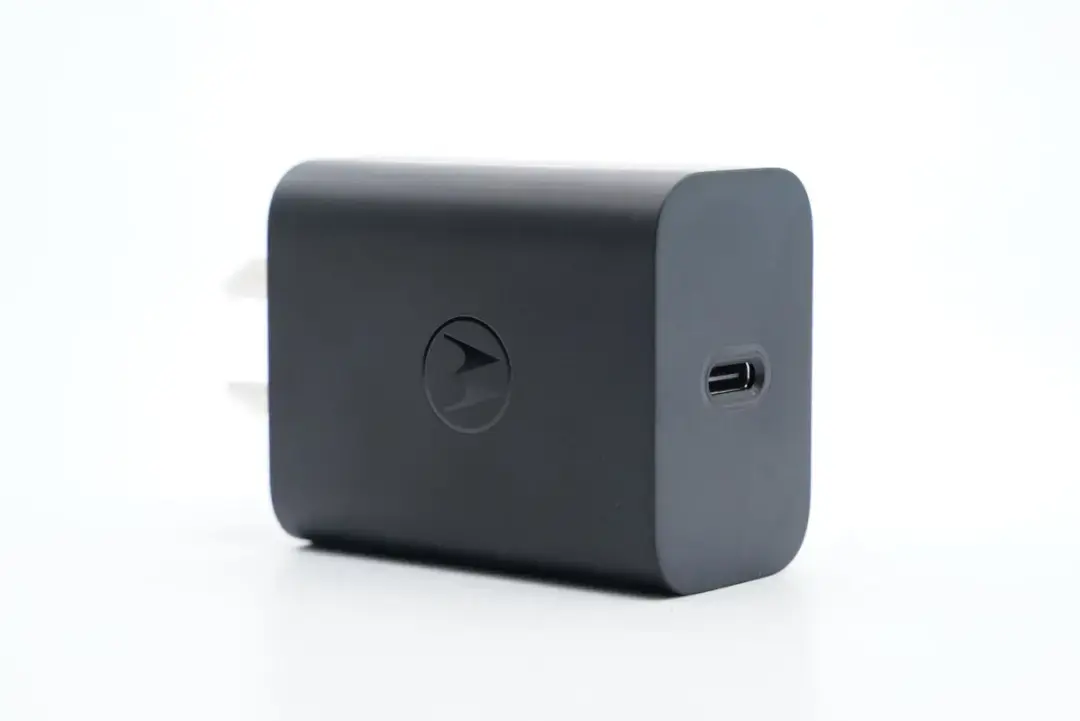

摩托罗拉这款68W氮化镓充电器采用直板造型设计,侧面印有功率标识。本次拆解的充电器为美版,没有印刷标识,根据外壳得知输出功率为68W。充电器采用固定插脚,单USB-C接口设计,其中USB-C接口采用红色表示支持快充。
内置初级主控芯片
Joulwatt杰华特JW1515H
初级主控芯片采用杰华特JW1515H,是一颗高度集成的准谐振反激控制器,支持700V高压启动,集成X电容放电功能,支持8~90V宽范围供电,无需外加稳压元件。内置高可靠GaN直驱电路,6V驱动电压可直接驱动增强型GaN器件,有效简化驱动电路设计,可靠性更高。与竞品相比,杰华特1515H外围电路可节省10+器件,有效的减少了成本和面积,增加了布板自由度。
内置同步整流芯片
Joulwatt杰华特JW7726B

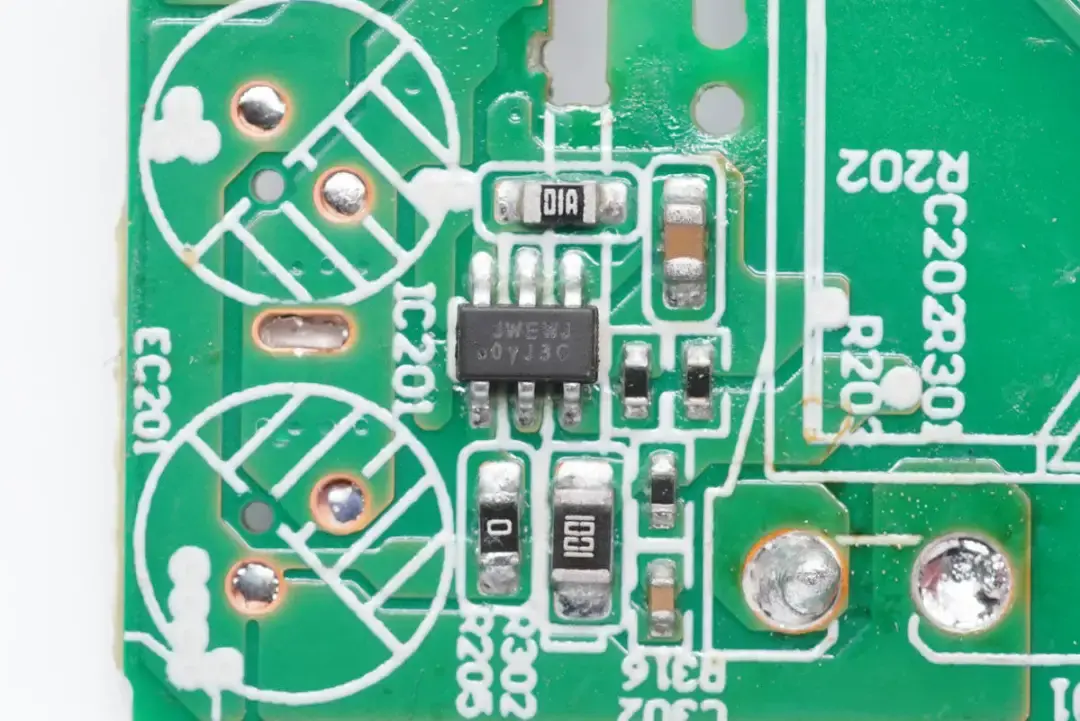

同步整流控制器来自杰华特,丝印JWEWJ,型号JW7726B,支持CCM、DCM、QR和ACF模式。
相关阅读:
摩托罗拉Edge X30手机标配68W氮化镓充电器
摩托罗拉Edge X30手机标配的这款68W氮化镓充电器采用经典直板造型设计,得益于纳微氮化镓功率芯片NV6134A的使用,即便是在如此传统的造型下充电器三维也仅有58*42*28mm,功率密度高达1.01W/cm³,十分的小巧。
内置初级主控芯片

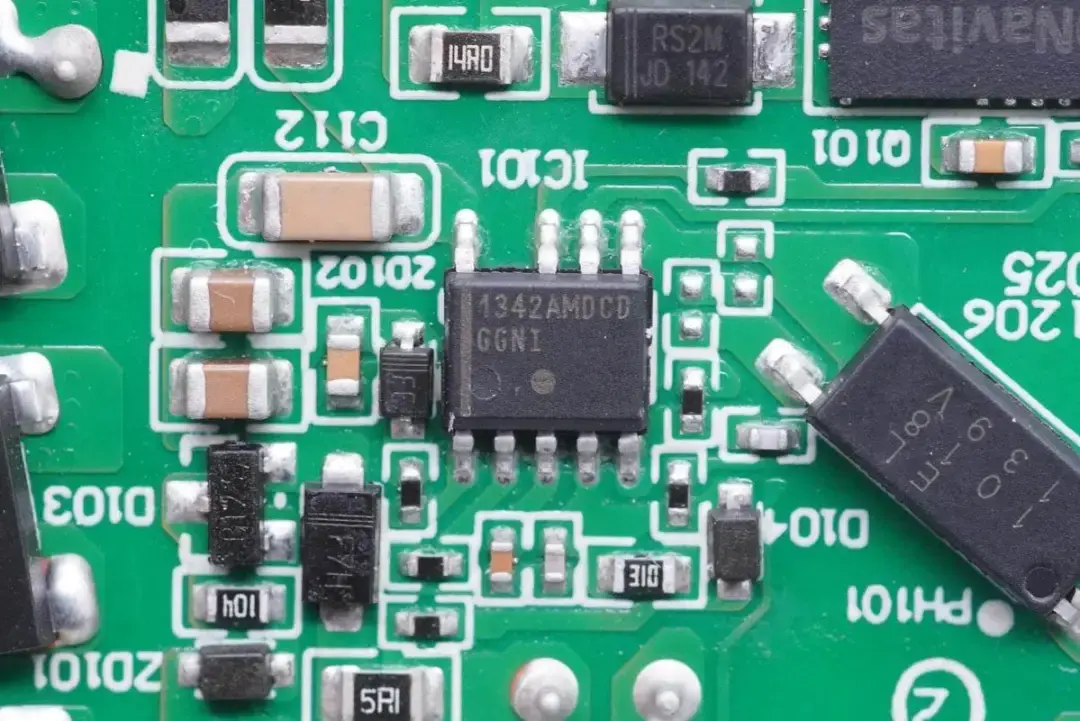

ONSEMI安森美NCP1342
安森美NCP1342这是一颗高频反激准谐振初级PWM控制器,内置主动X2电容放电、支持宽范围Vcc供电、支持外接热敏电阻进行过热保护和多重完善的保护功能。
内置同步整流芯片
Joulwatt杰华特JW7726B
同步整流控制器采用杰华特JW7726B,支持CCM、DCM、QR和ACF模式,在振铃期间能有效防止同步整流MOSFET的误开通。
相关阅读:
1、拆解报告:摩托罗拉Edge X30手机标配68W氮化镓充电器
125W功率段

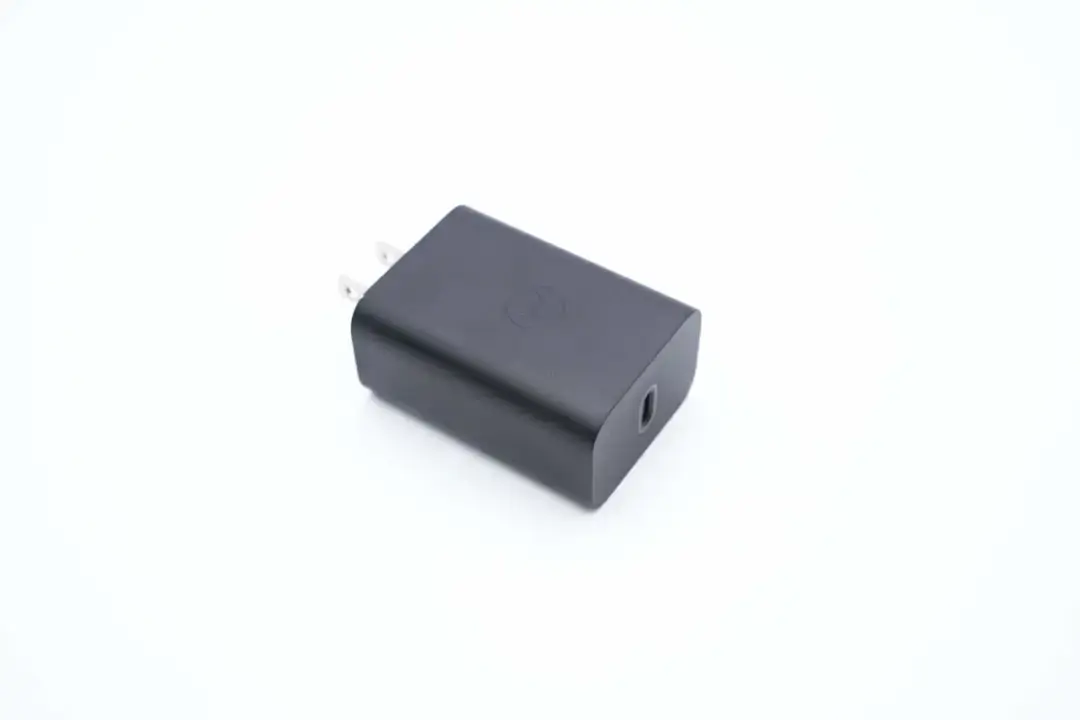

摩托罗拉125W氮化镓充电器
摩托罗拉这款氮化镓充电器为固定插脚设计,黑色磨砂外壳,亮面字体表示支持125W输出功率。充电器具备100W通用快充输出和5A PPS输出,对主流安卓手机快充兼容性都很好,可为笔记本电脑充电。
内置初级主控芯片

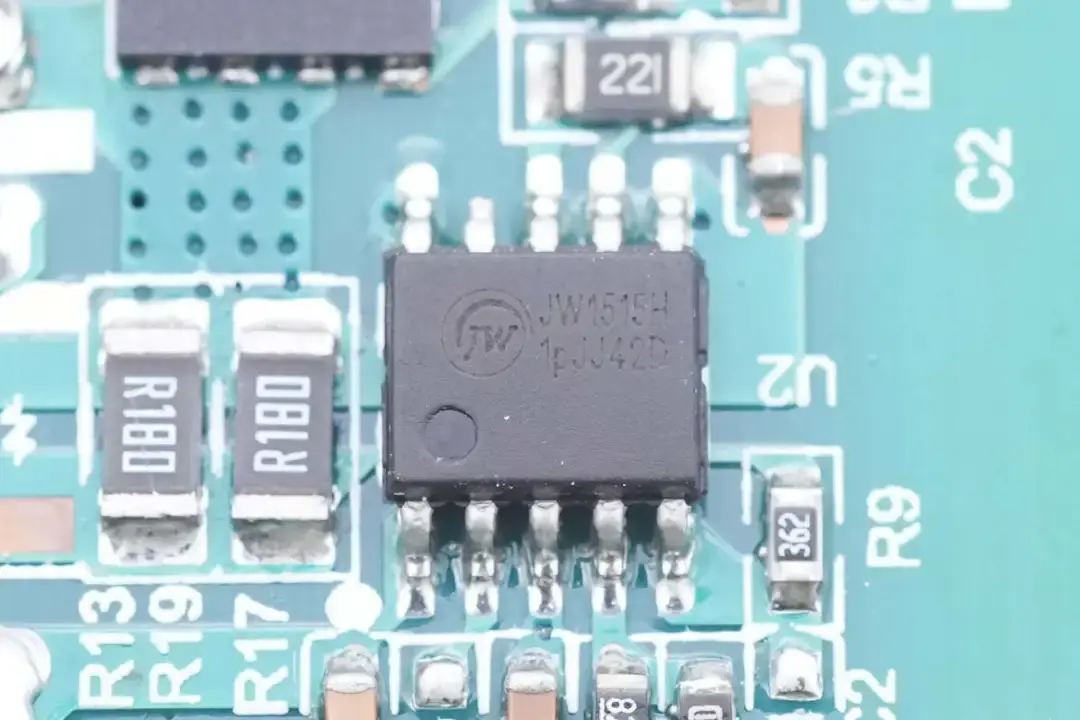

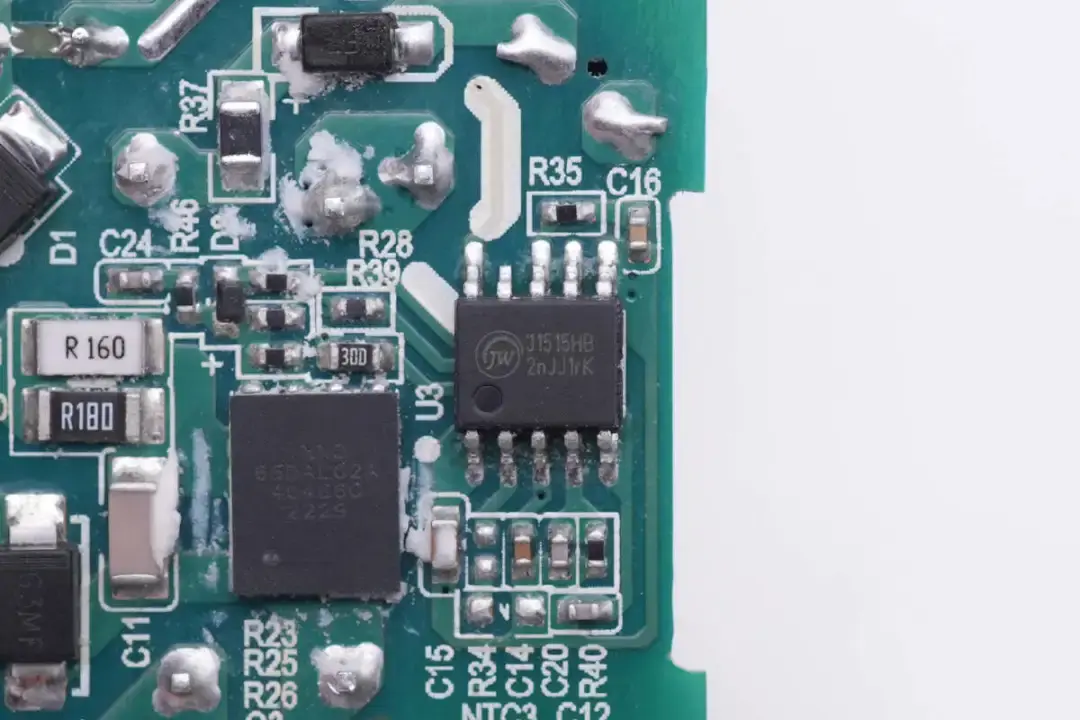

Joulwatt杰华特JW1515HB
主控芯片来自杰华特,型号JW1515HB,是一颗高度集成的准谐振反激控制器,支持700V高压启动,集成X电容放电功能,支持8~83V宽范围供电,无需外加稳压元件。
内置同步整流芯片
Joulwatt杰华特JW7726B
同步整流控制器来自杰华特,型号为JW7726B,是一颗支持CCM、DCM、QR准谐振以及ACF主动钳位的同步整流控制器。
相关阅读:
充电头网总结
充电头网通过整理文中摩托罗拉拆解数据了解到,在初级主控芯片方面,杰华特占比最高,可达30%,其次便是PI,占比为20%,而实际应用次数最多的芯片为杰华特JW1515HB,有2次应用。另外,在同步整流芯片方面,占比最高的厂商依然是杰华特,占比为40%,其次便是PI,占比为20%,而实际应用次数最多的芯片为杰华特JW7726B,有4次应用,其余芯片只有1次应用。
