拆解报告:ON 20W 1A1C双口快充延长线插座HOP1622A

shoumudashen
8月 23, 2021拆解

“ON”是深圳昊达智能科技股份有限公司旗下年轻智能配件品牌,面对iPhone 12带来的火爆20W快充市场,近期推出了一款充电器与插座相结合的20W快充延长线插座HOP1622A。

这款产品配备AC插口和1A1C双USB接口,插线即可直接为iPhone 12进行全速充电,日常使用十分方便。下面充电头网就对其进行详细拆解,看看产品设计用料如何。

此前充电头网还拆解过ON 65W 2C1A氮化镓快充插座,大家可以点击链接查阅。

一、ON 20W快充插座外观

拆解报告:ON 20W 1A1C双口快充延长线插座HOP1622A-充电头网

包装盒正面采用卡通图案设计有快充插座、笔记本、手机、手表、数据线等图案,配色也十分丰富。

拆解报告:ON 20W 1A1C双口快充延长线插座HOP1622A-充电头网

盒子背面印有产品参数信息。

拆解报告:ON 20W 1A1C双口快充延长线插座HOP1622A-充电头网

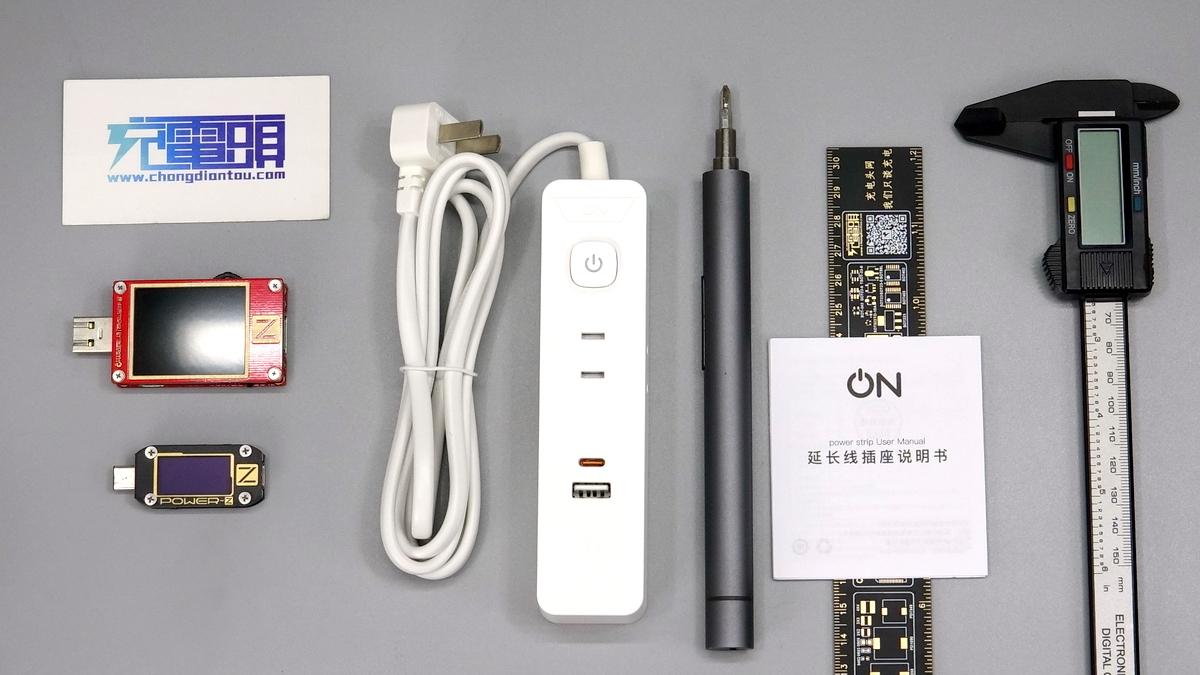

包装内含插座和一份使用说明书,插座配有1A1C两个USB接口和一个AC插孔。

拆解报告:ON 20W 1A1C双口快充延长线插座HOP1622A-充电头网

插座电源线两端均作了抗弯折处理,插头正面是一个眨眼睛的卡通人物设计。

拆解报告:ON 20W 1A1C双口快充延长线插座HOP1622A-充电头网

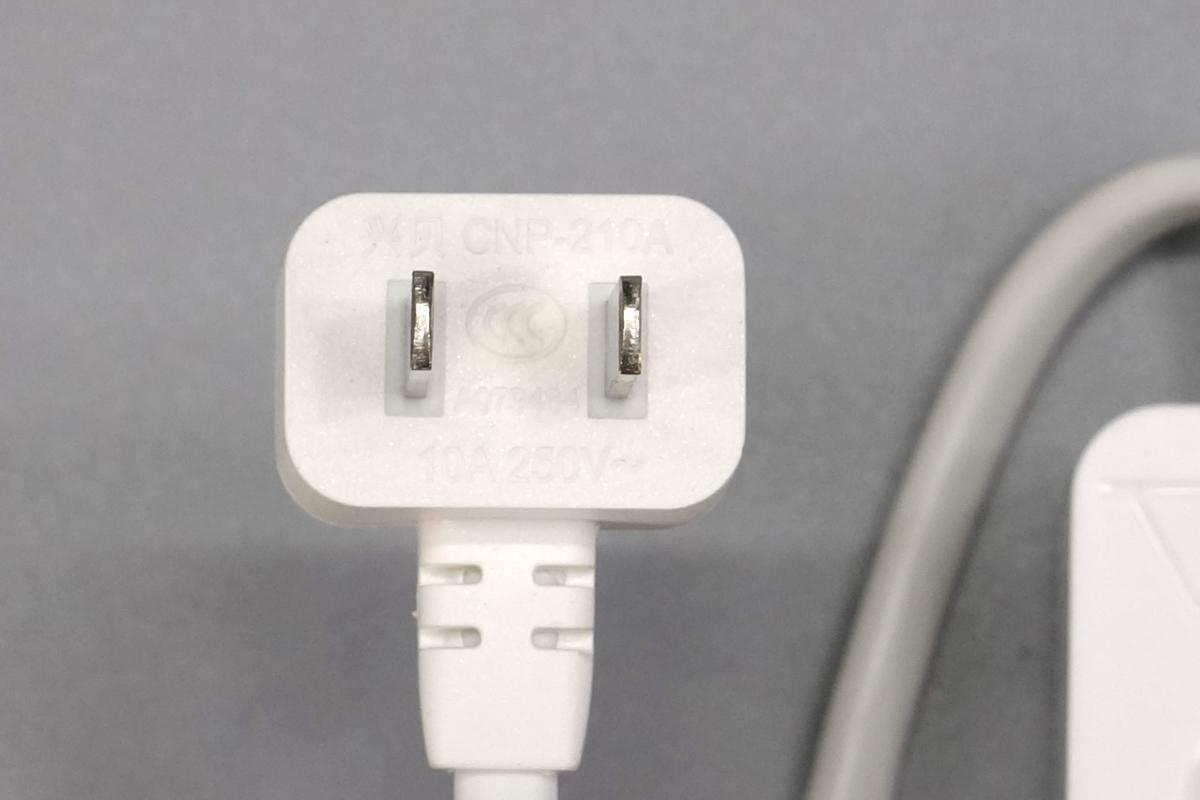

插头内侧设有规格信息,10A 250V~,通过了CCC认证。

拆解报告:ON 20W 1A1C双口快充延长线插座HOP1622A-充电头网

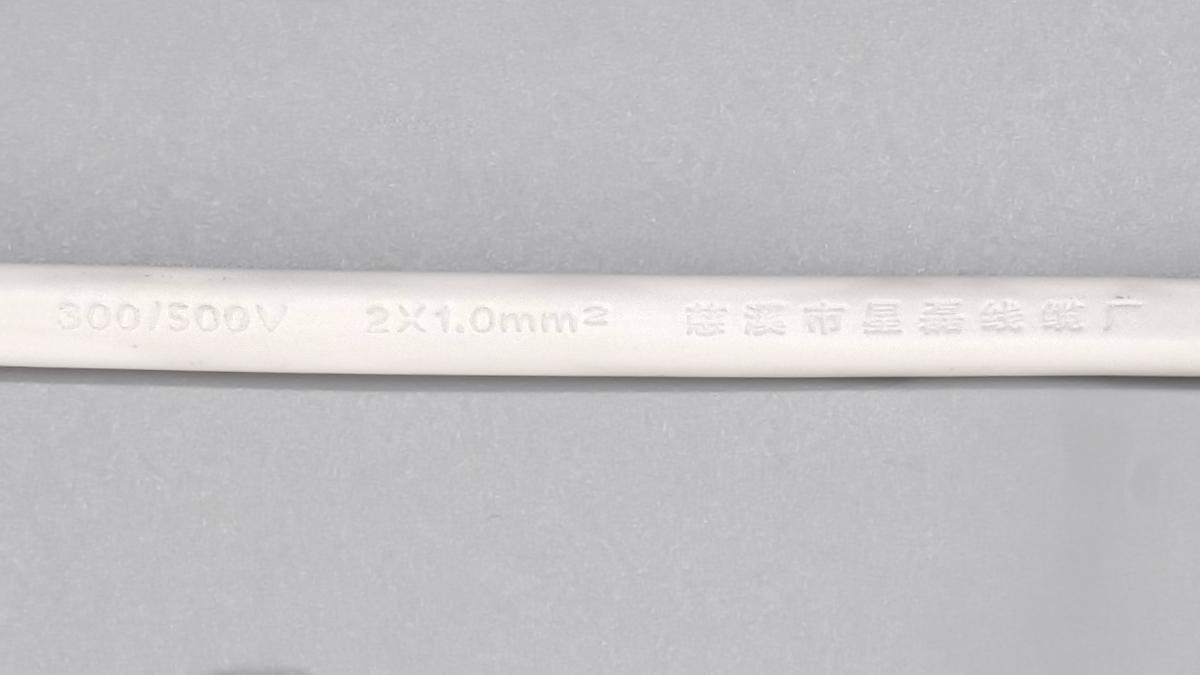

电源线规格为2 x1.0mm²,慈溪市星磊线缆厂制造。

拆解报告:ON 20W 1A1C双口快充延长线插座HOP1622A-充电头网

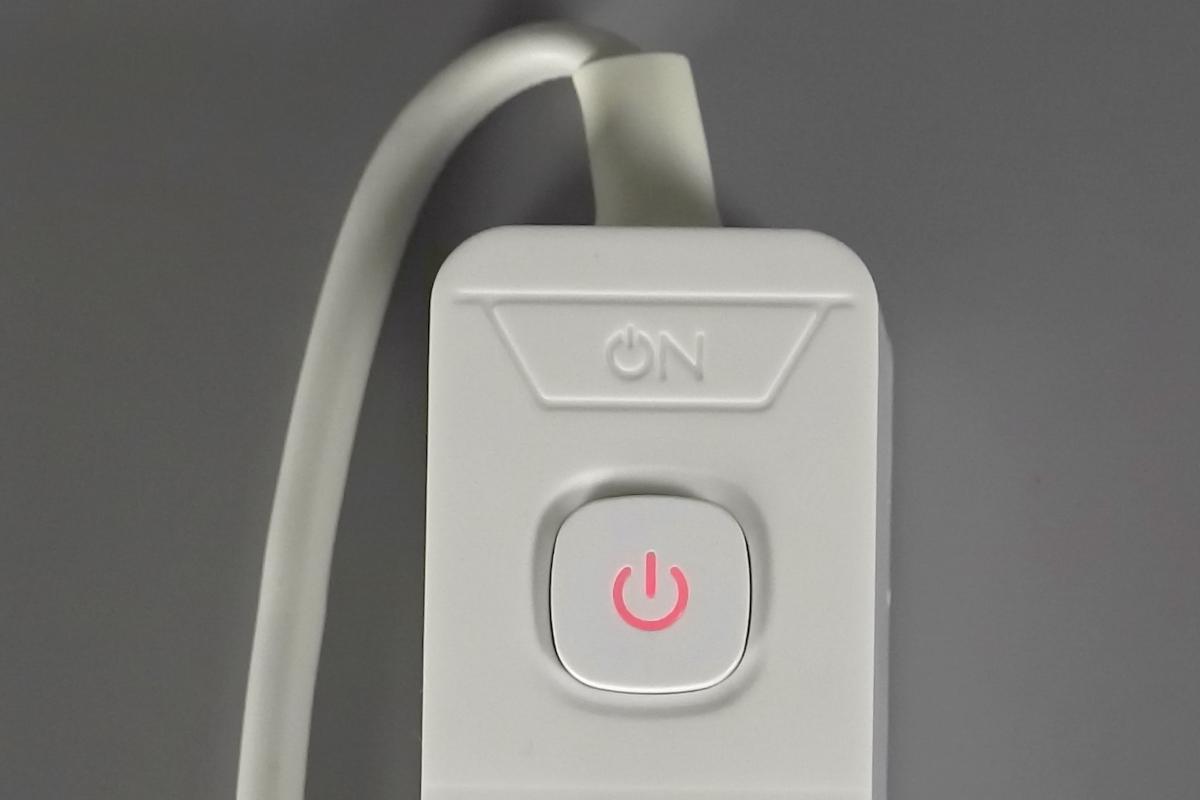

插座机身一端设有ON品牌logo和总的开关电源键。

拆解报告:ON 20W 1A1C双口快充延长线插座HOP1622A-充电头网

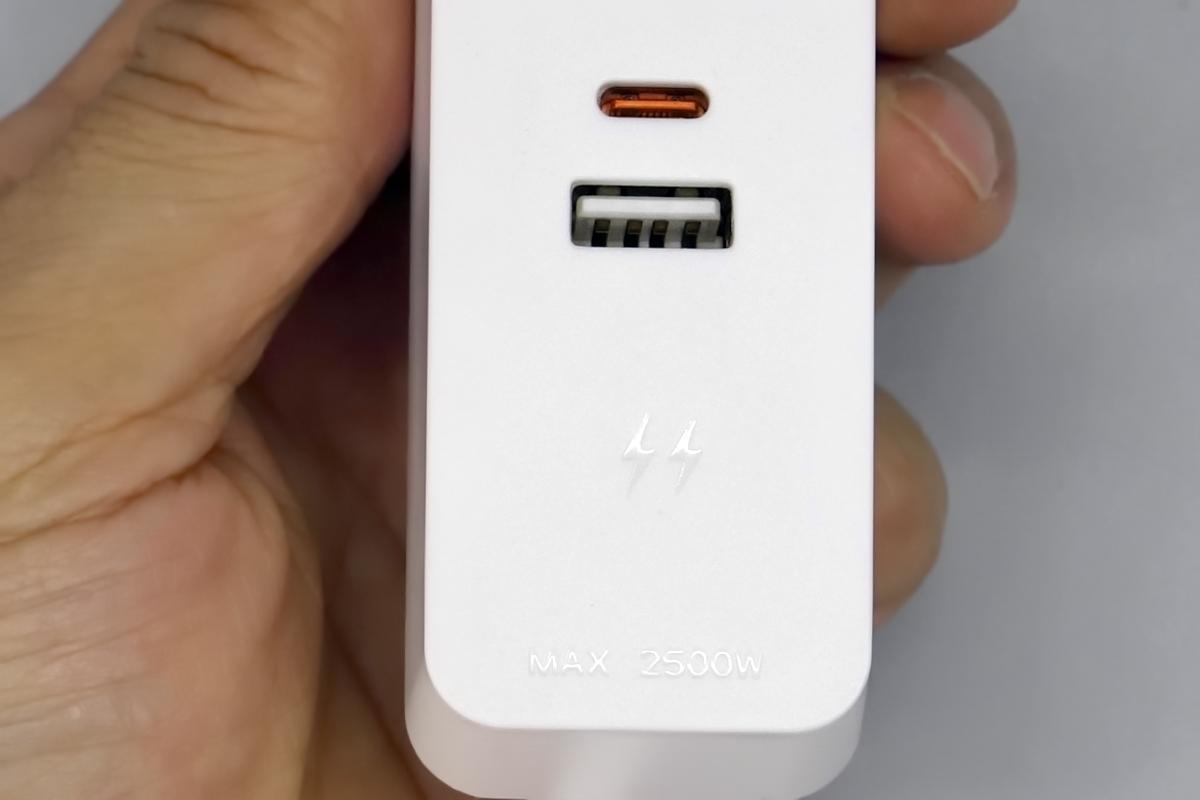

另一端设有1A1C接口,此外凹印闪电logo和 MAX 2500W字样,这款插座最大承载功率2500W。

拆解报告:ON 20W 1A1C双口快充延长线插座HOP1622A-充电头网

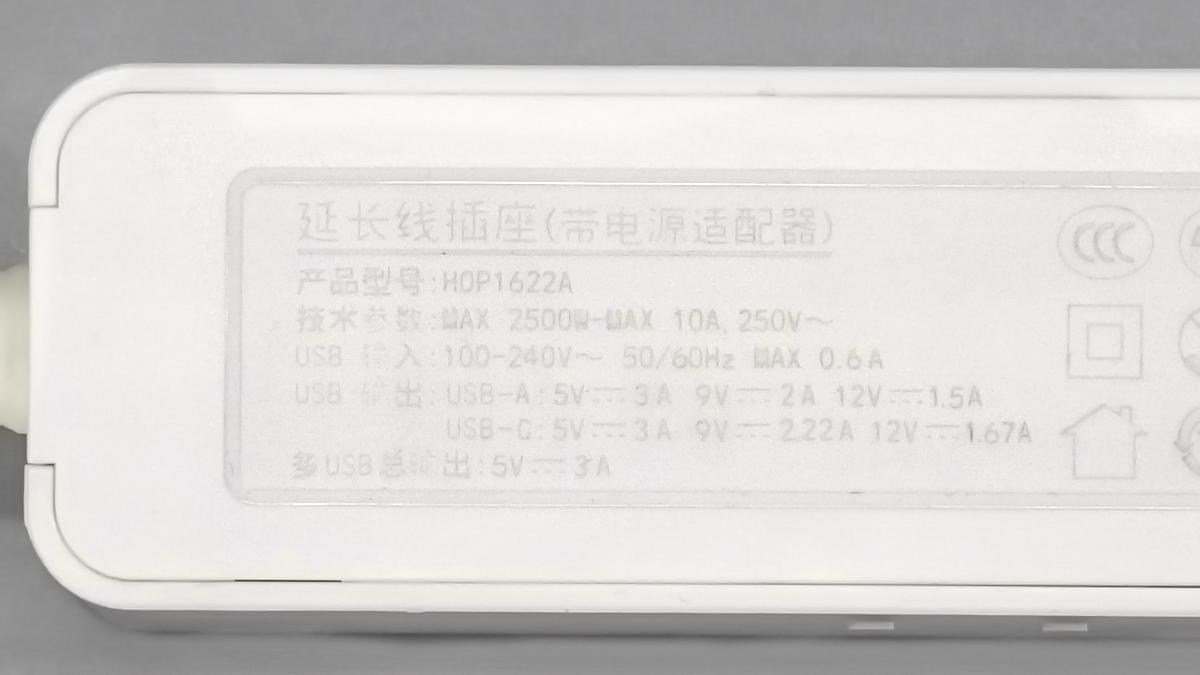

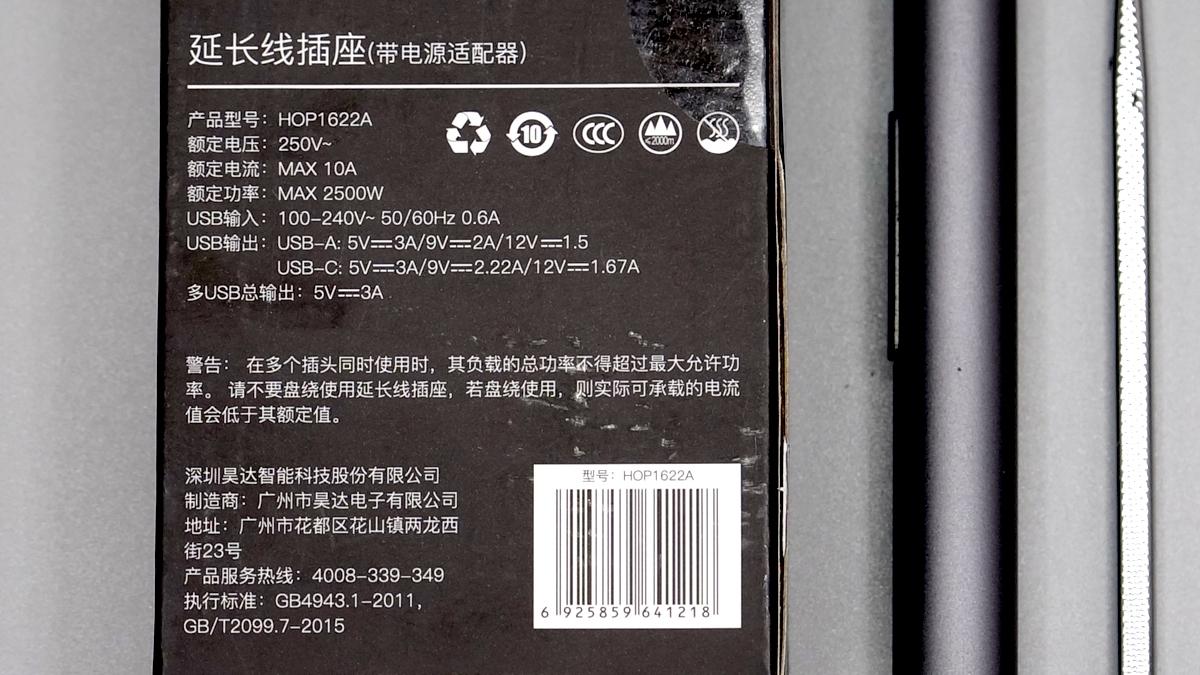

插座底部外壳印有相关参数信息。

拆解报告:ON 20W 1A1C双口快充延长线插座HOP1622A-充电头网

产品型号:HOP1622A

技术参数:MAX 2500W,MAX 10A、250V~

USB模块输入:100-240V~50/60Hz 0.6A

输出:

USB-A:5V3A、9V2A、12V1.5A

USB-C:5V3A、9V2.22A、12V1.67A

总输出:5V3A

制造商:广州市昊达电子股份有限公司

产品已经通过了CCC认证。

拆解报告:ON 20W 1A1C双口快充延长线插座HOP1622A-充电头网

插座带线总长度约为1.6米。

拆解报告:ON 20W 1A1C双口快充延长线插座HOP1622A-充电头网

插座总重量约为188g。

拆解报告:ON 20W 1A1C双口快充延长线插座HOP1622A-充电头网

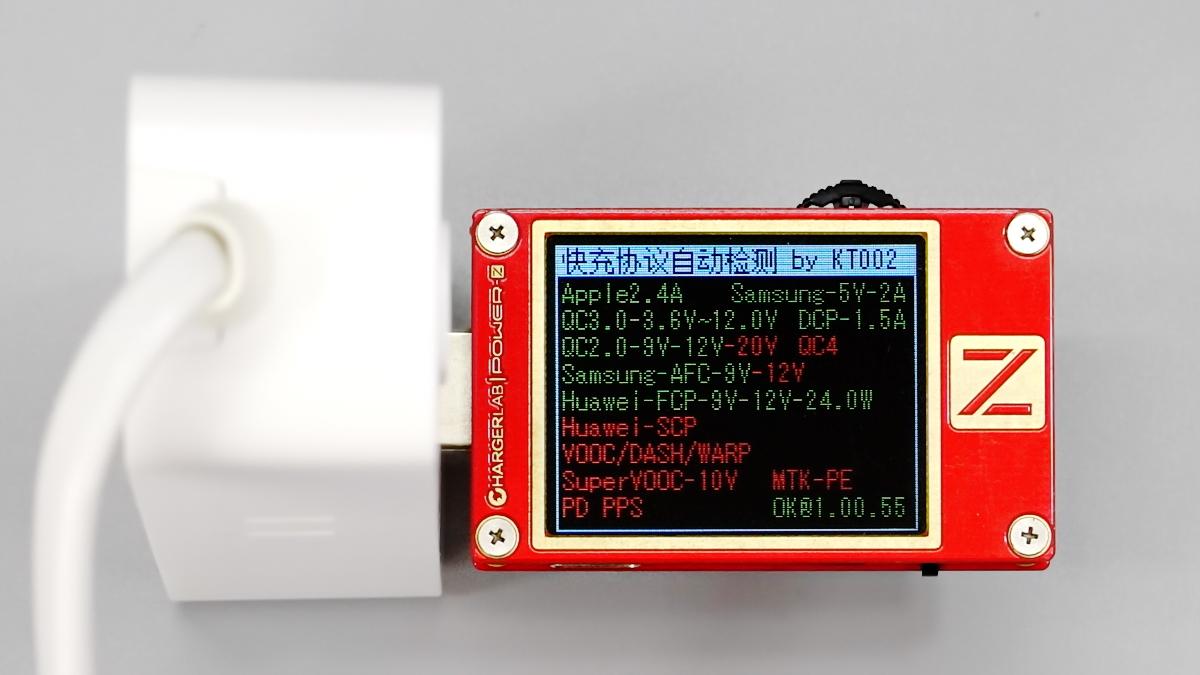

使用ChargerLAB POWER-Z KT002测得USB-A口支持Apple 2.4A、Samsung 5V2A、DCP协议,以及QC2.0/3.0、AFC、FCP快充协议。

二、ON 20W快充插座拆解

拆解报告:ON 20W 1A1C双口快充延长线插座HOP1622A-充电头网

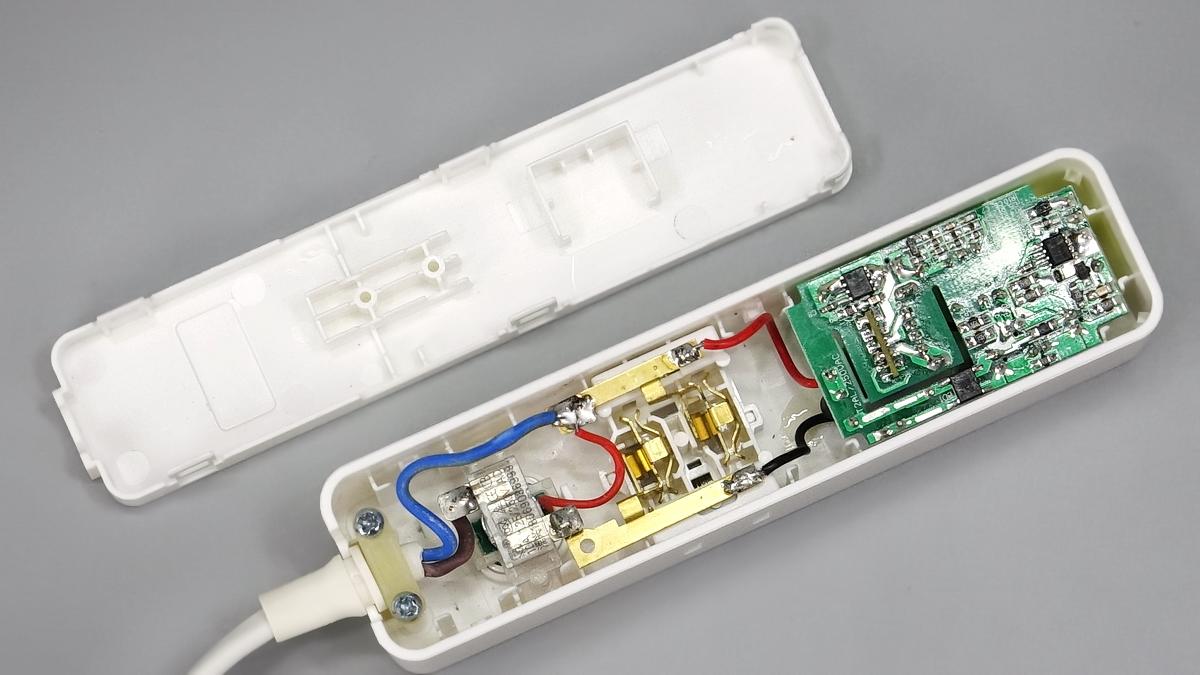

插座机身壳通过卡扣封装,电源线使用螺丝和锁扣进行固定。PCB板使用隔离板固定,通过导线和黄铜片连接通电。

拆解报告:ON 20W 1A1C双口快充延长线插座HOP1622A-充电头网

将插座内部器件取出。

拆解报告:ON 20W 1A1C双口快充延长线插座HOP1622A-充电头网

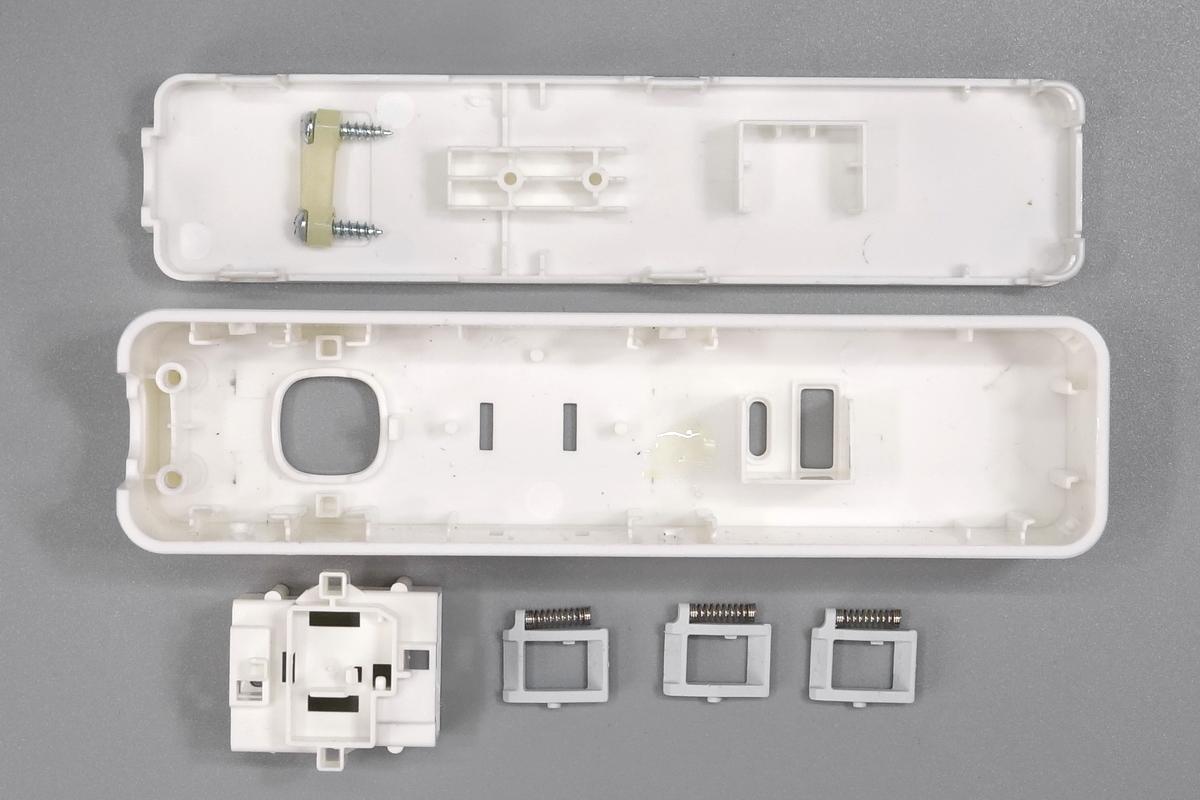

AC插口塑料壳内设安全门,防止异物进入。

拆解报告:ON 20W 1A1C双口快充延长线插座HOP1622A-充电头网

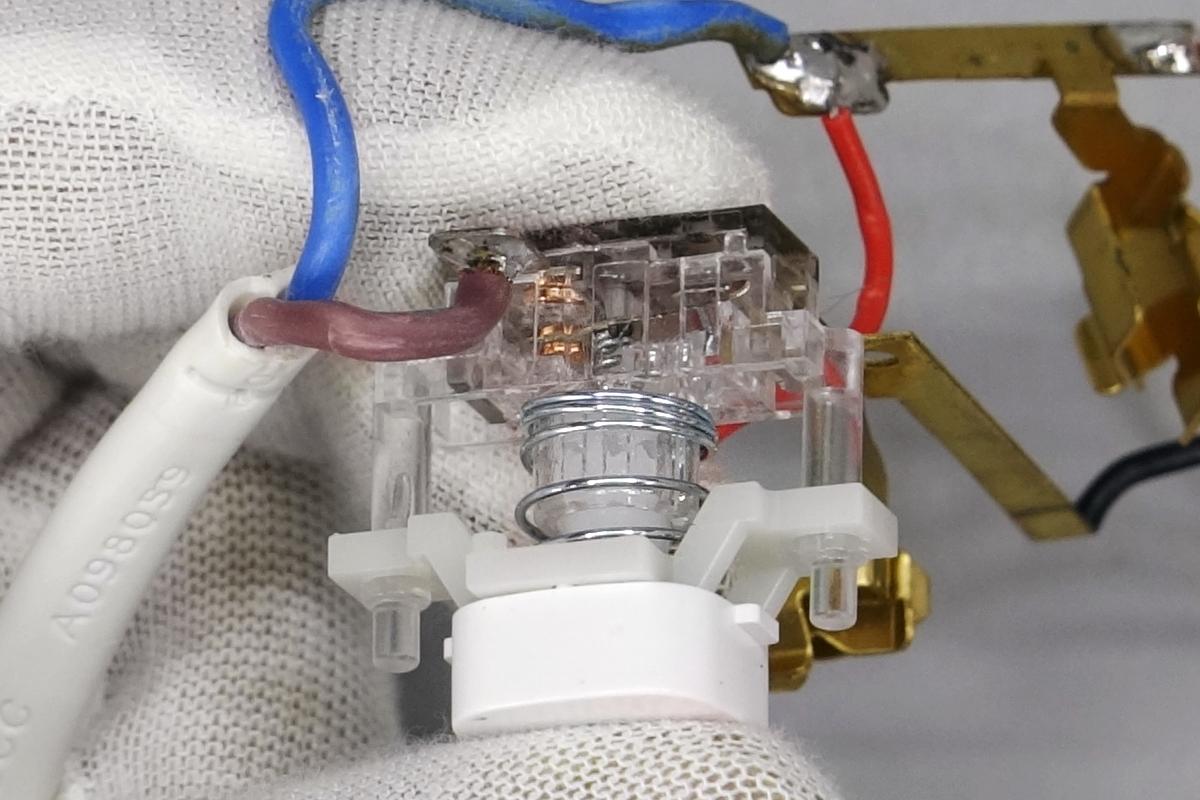

电源键通过弹簧复位。

拆解报告:ON 20W 1A1C双口快充延长线插座HOP1622A-充电头网

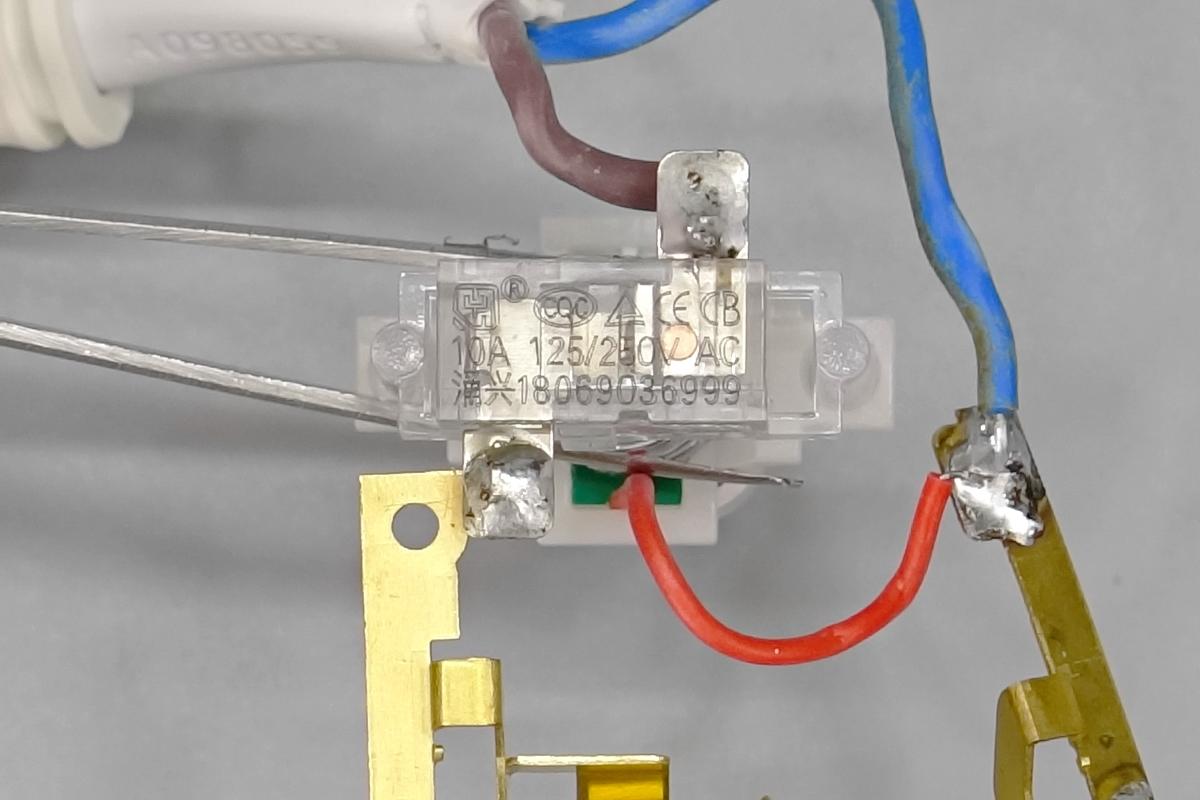

透明塑料壳上有相关参数,规格为10A 125/250V AC,通过了CQC、CE、CB认证。

拆解报告:ON 20W 1A1C双口快充延长线插座HOP1622A-充电头网

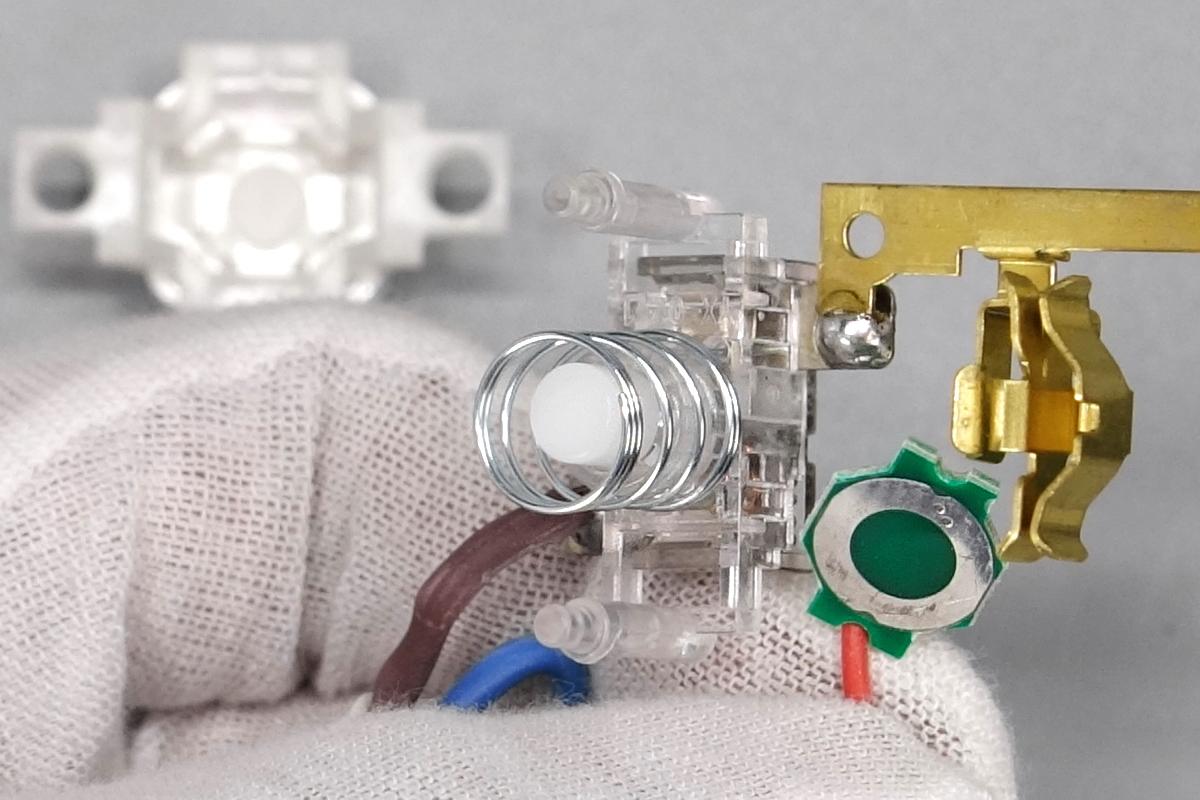

拆开电源键,弹簧和小板接触通电设计。

拆解报告:ON 20W 1A1C双口快充延长线插座HOP1622A-充电头网

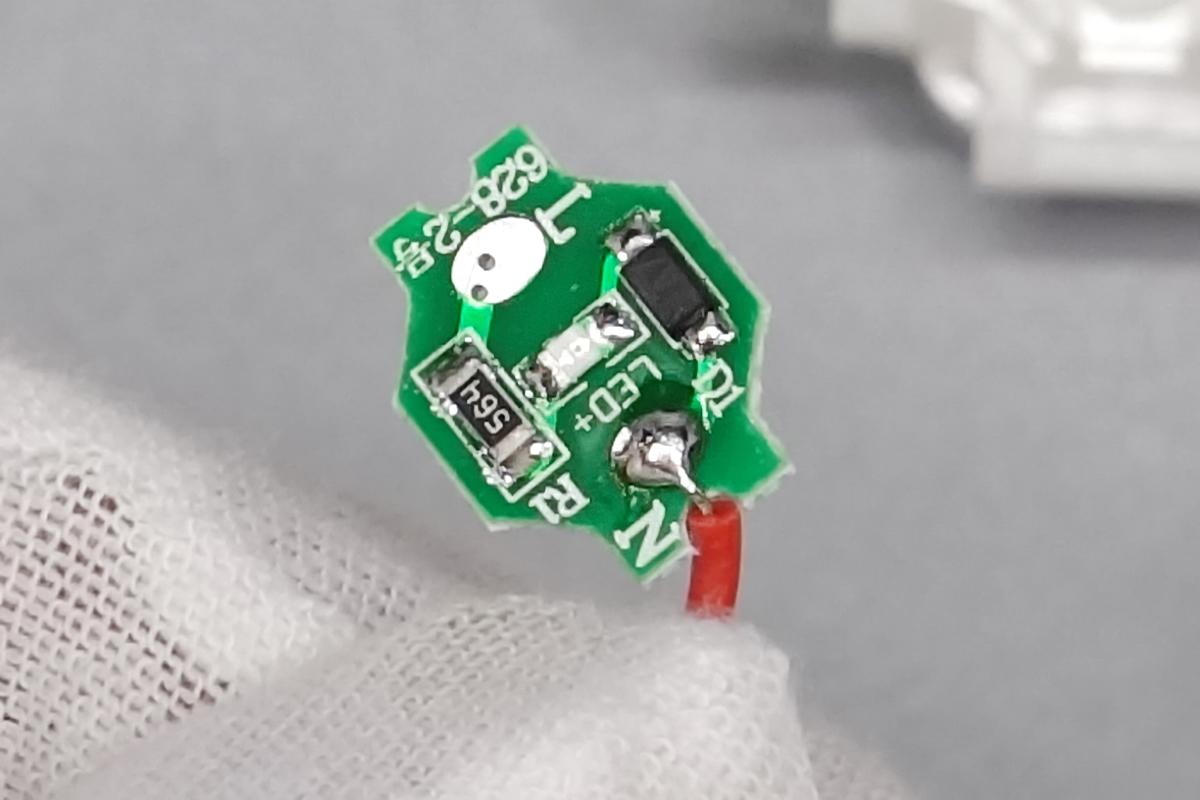

小板另一面特写,中心设有LED灯。

拆解报告:ON 20W 1A1C双口快充延长线插座HOP1622A-充电头网

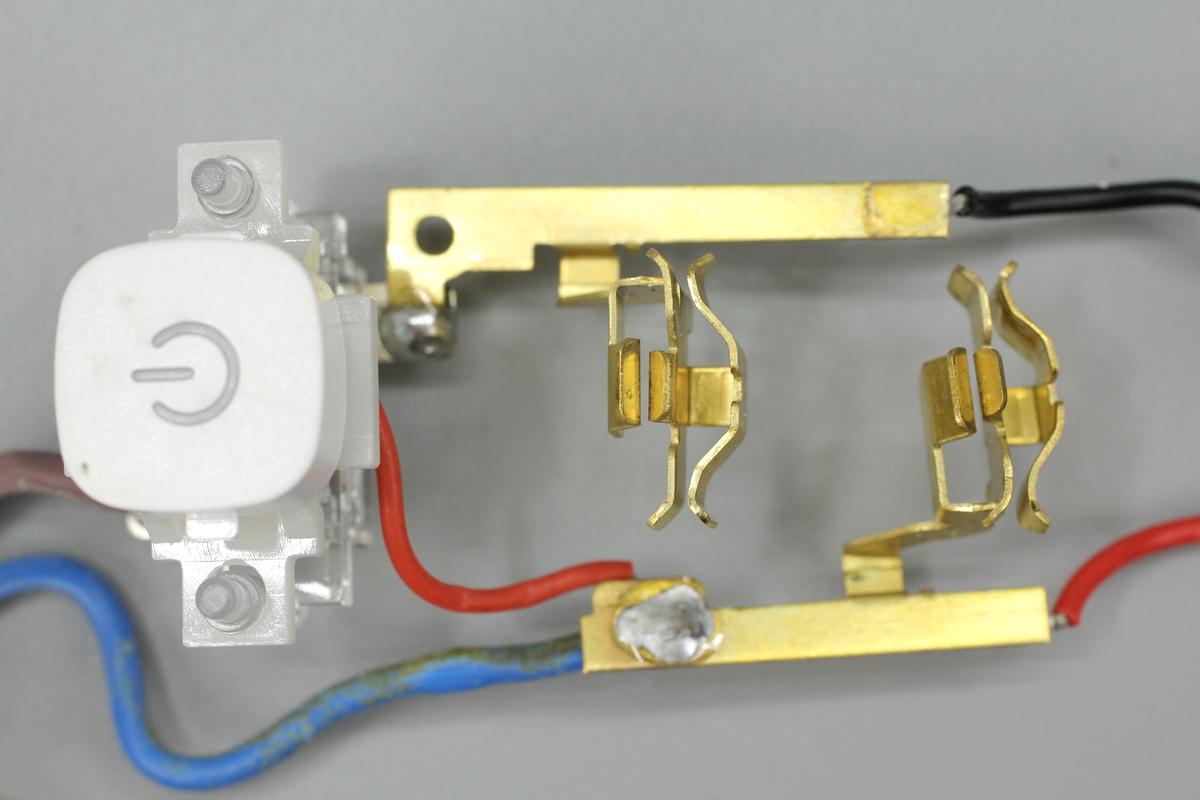

黄铜片一体式设计。

拆解报告:ON 20W 1A1C双口快充延长线插座HOP1622A-充电头网

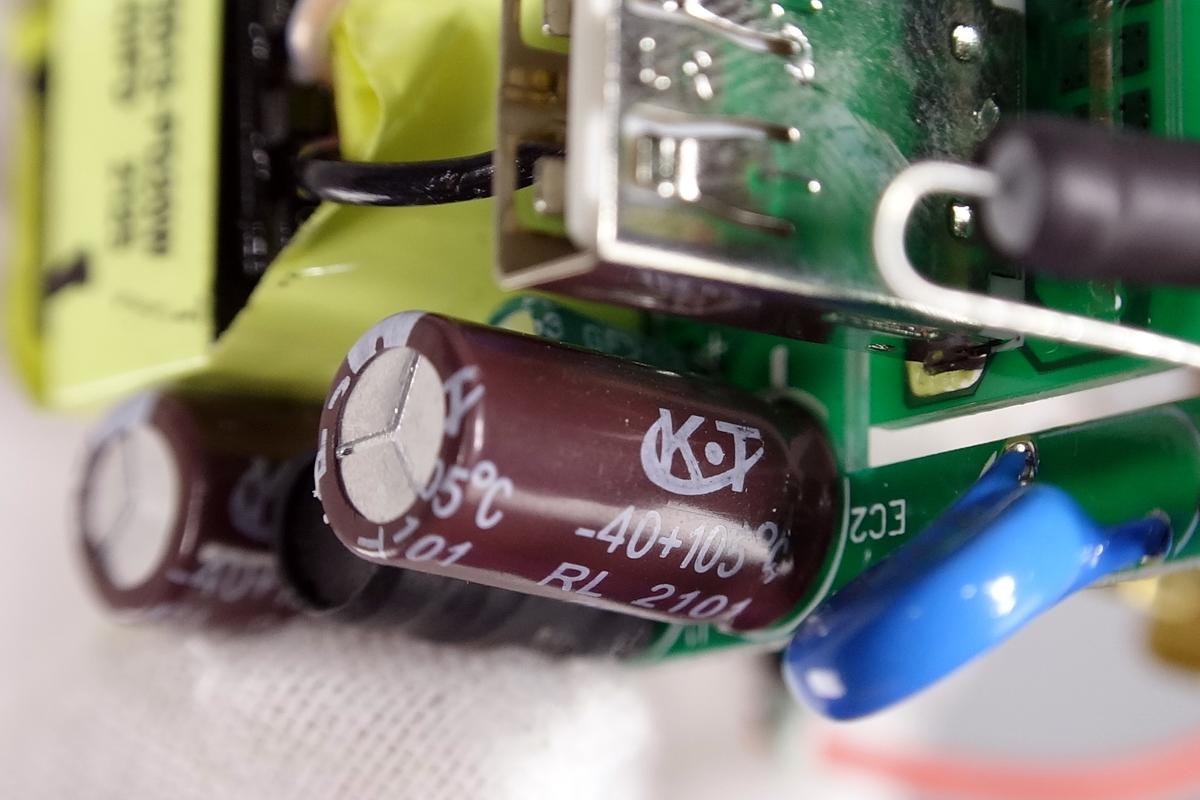

PCB板空间充裕,保险丝外套绝缘管保护,输出滤波固态电容规格为16V 470μF,两颗高压滤波电解电容之间还有工字电感和主控芯片供电电容,并且打胶固定。

拆解报告:ON 20W 1A1C双口快充延长线插座HOP1622A-充电头网

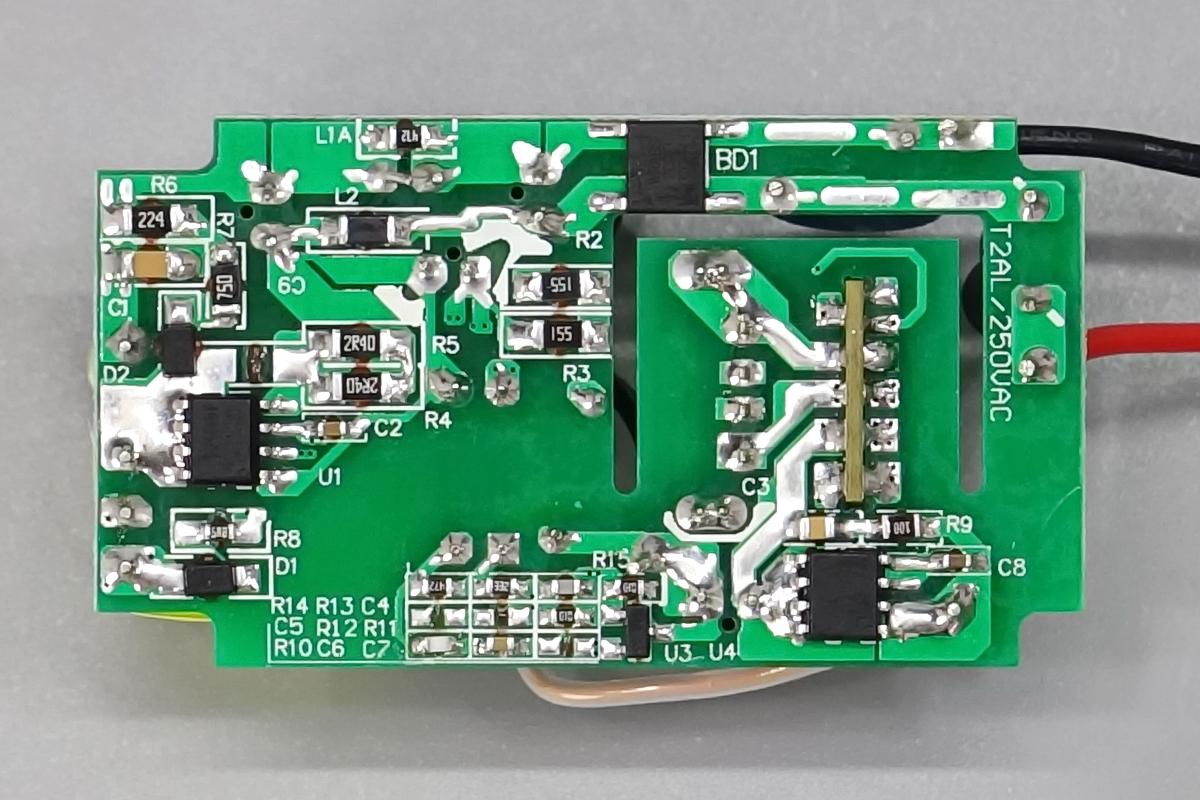

小板背面一览,设有整流桥和开关电源初次级控制芯片。

拆解报告:ON 20W 1A1C双口快充延长线插座HOP1622A-充电头网

10D561K压敏电阻特写。

拆解报告:ON 20W 1A1C双口快充延长线插座HOP1622A-充电头网

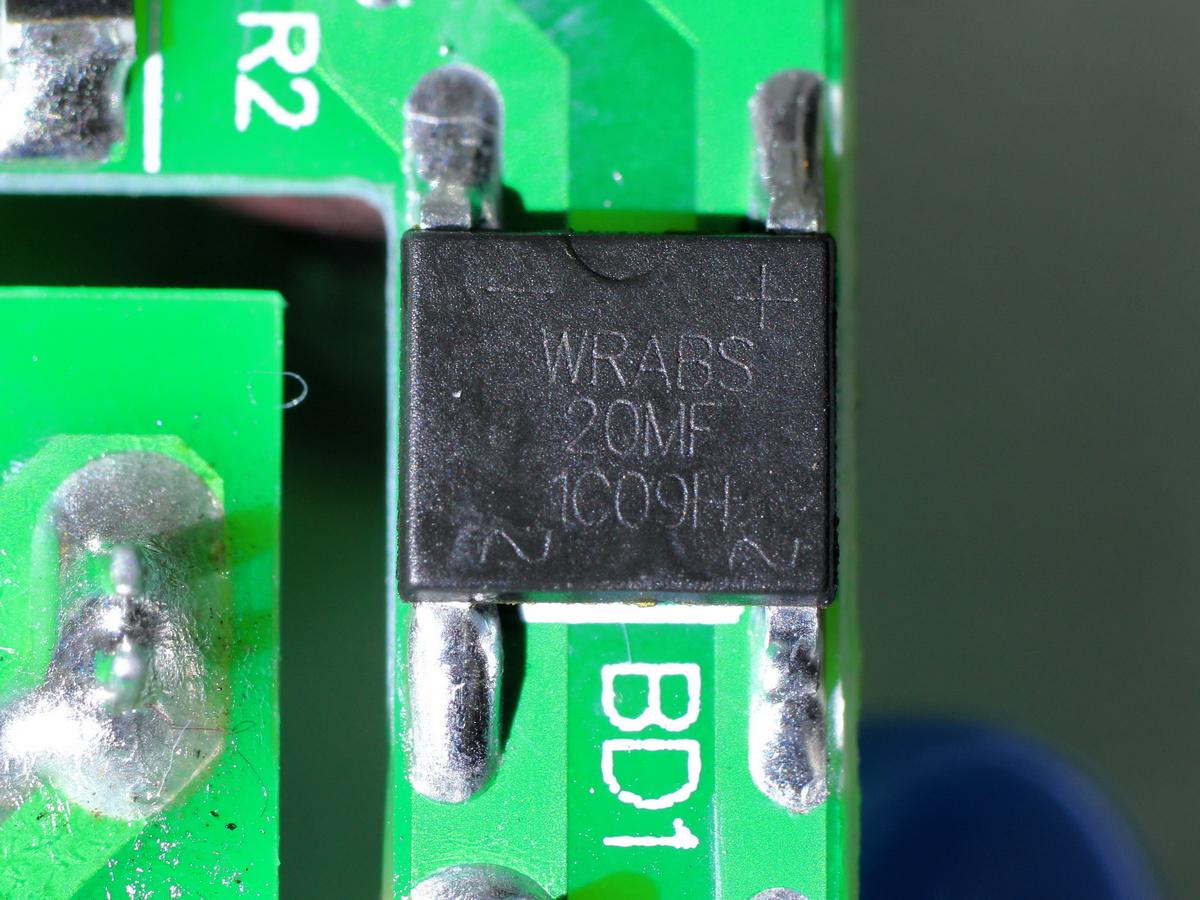

WRABS20MF整流桥特写。

拆解报告:ON 20W 1A1C双口快充延长线插座HOP1622A-充电头网

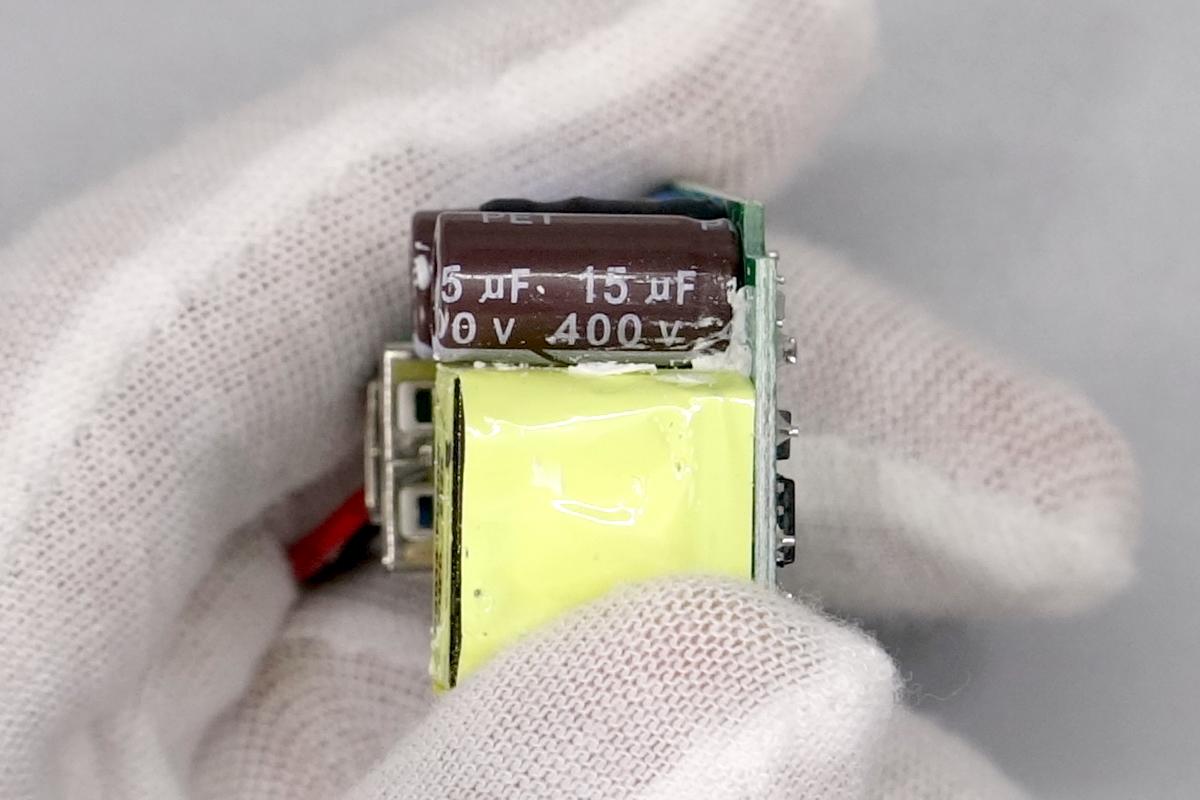

两颗高压滤波电解电容来自凯特。

拆解报告:ON 20W 1A1C双口快充延长线插座HOP1622A-充电头网

规格均为400V 15μF。

拆解报告:ON 20W 1A1C双口快充延长线插座HOP1622A-充电头网

开关电源主控芯片采用硅动力SP6649HF,这是一颗电流模式PWM控制芯片,内置650V高压功率MOSFET,应用于功率在30W以内的方案,固定65KHz开关频率,内置抖频功能用于改善EMI性能,跳频模式提高轻载效率,降低待机功耗。同时内置多种完善的保护功能,全功率范围无音频噪声,采用SOP8封装。

拆解报告:ON 20W 1A1C双口快充延长线插座HOP1622A-充电头网

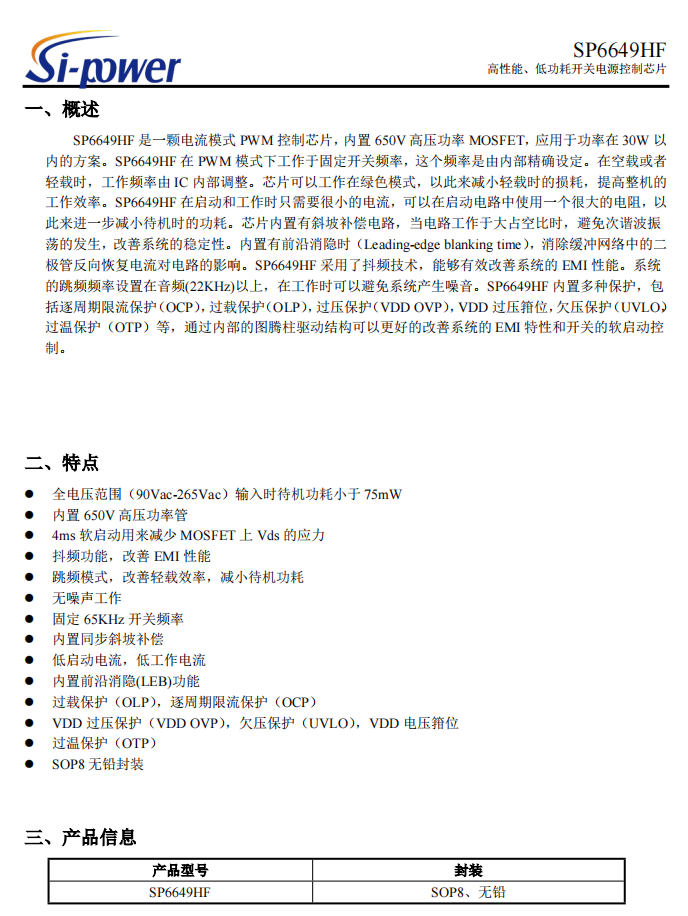

硅动力SP6649HF资料信息。

充电头网拆解了解到,硅动力的快充芯片还被JinHotai迷你25W PD快充充电器、贝尔金无线充原装20W充电器、铁甲20W PD快充充电器、斯泰克20W迷你PD快充、奥睿科20W PD快充、图拉斯18W PD快充等数十款产品。

拆解报告:ON 20W 1A1C双口快充延长线插座HOP1622A-充电头网

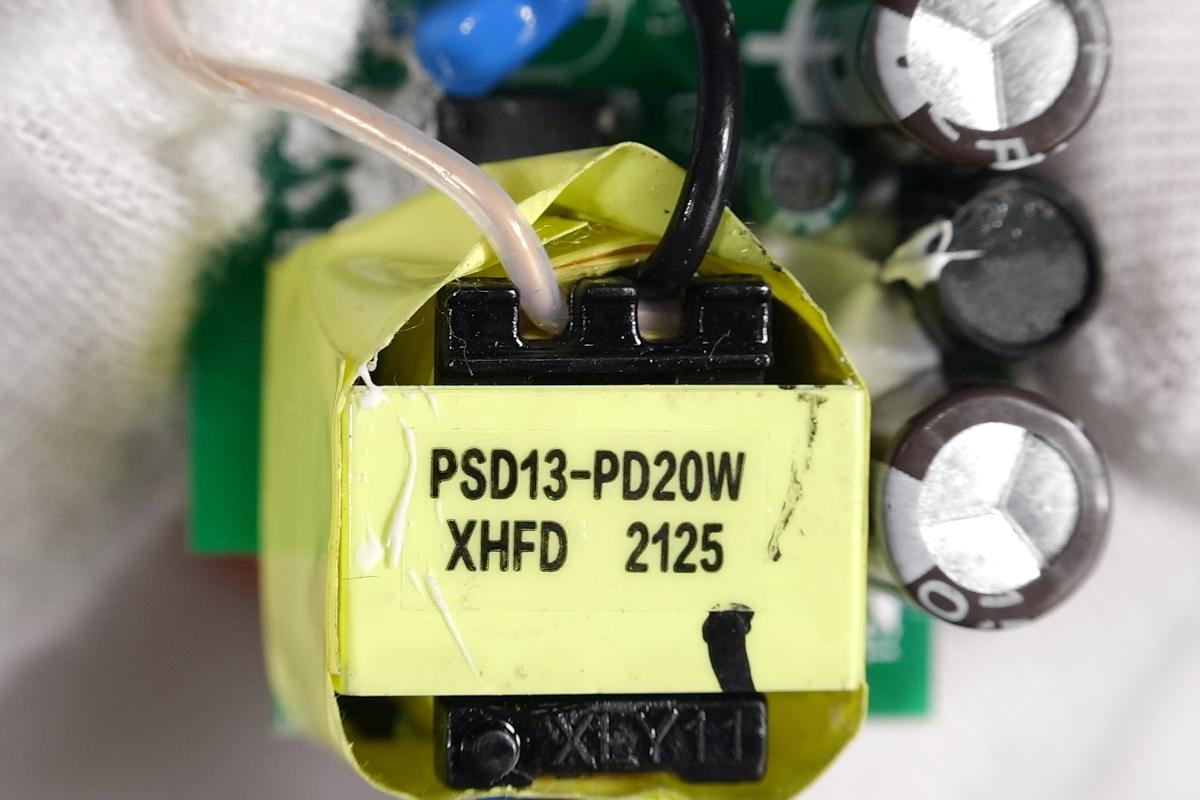

变压器特写,顶部喷码有信息。

拆解报告:ON 20W 1A1C双口快充延长线插座HOP1622A-充电头网

亿光EL 817光耦,用于初级次级通信,反馈输出电压。

拆解报告:ON 20W 1A1C双口快充延长线插座HOP1622A-充电头网

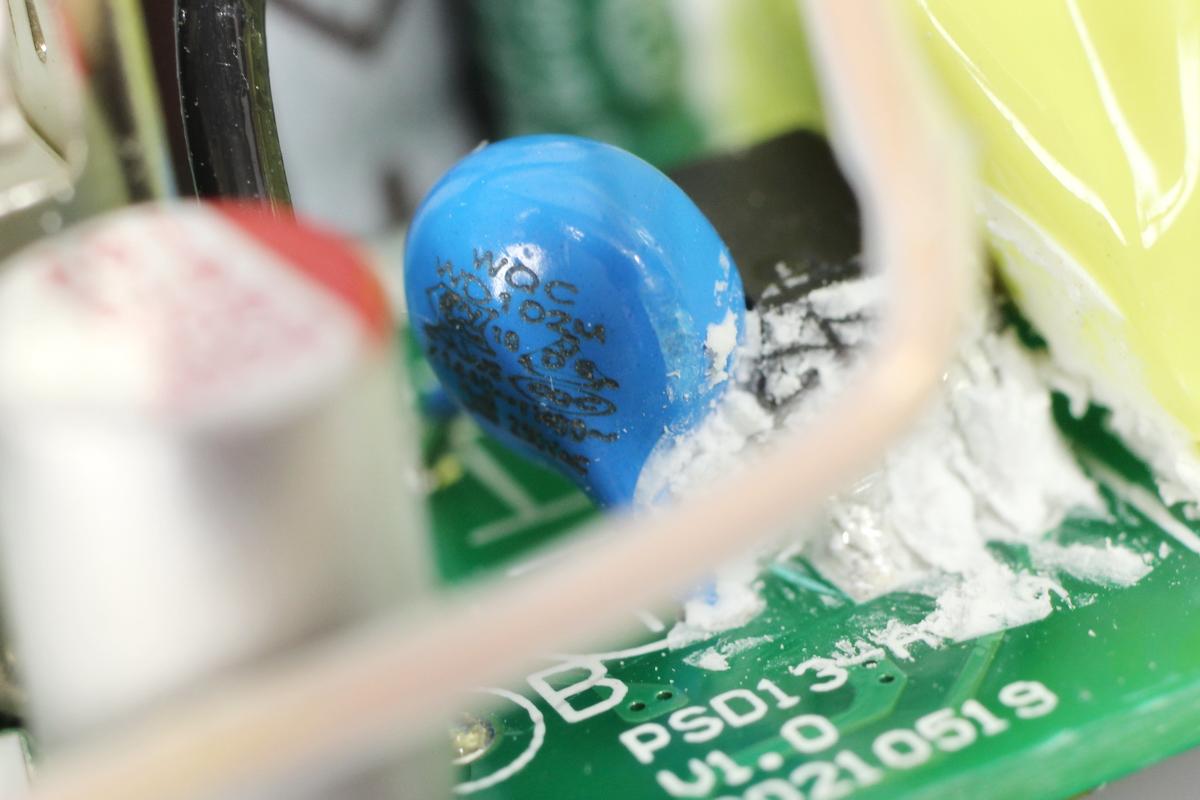

Y电容特写。

拆解报告:ON 20W 1A1C双口快充延长线插座HOP1622A-充电头网

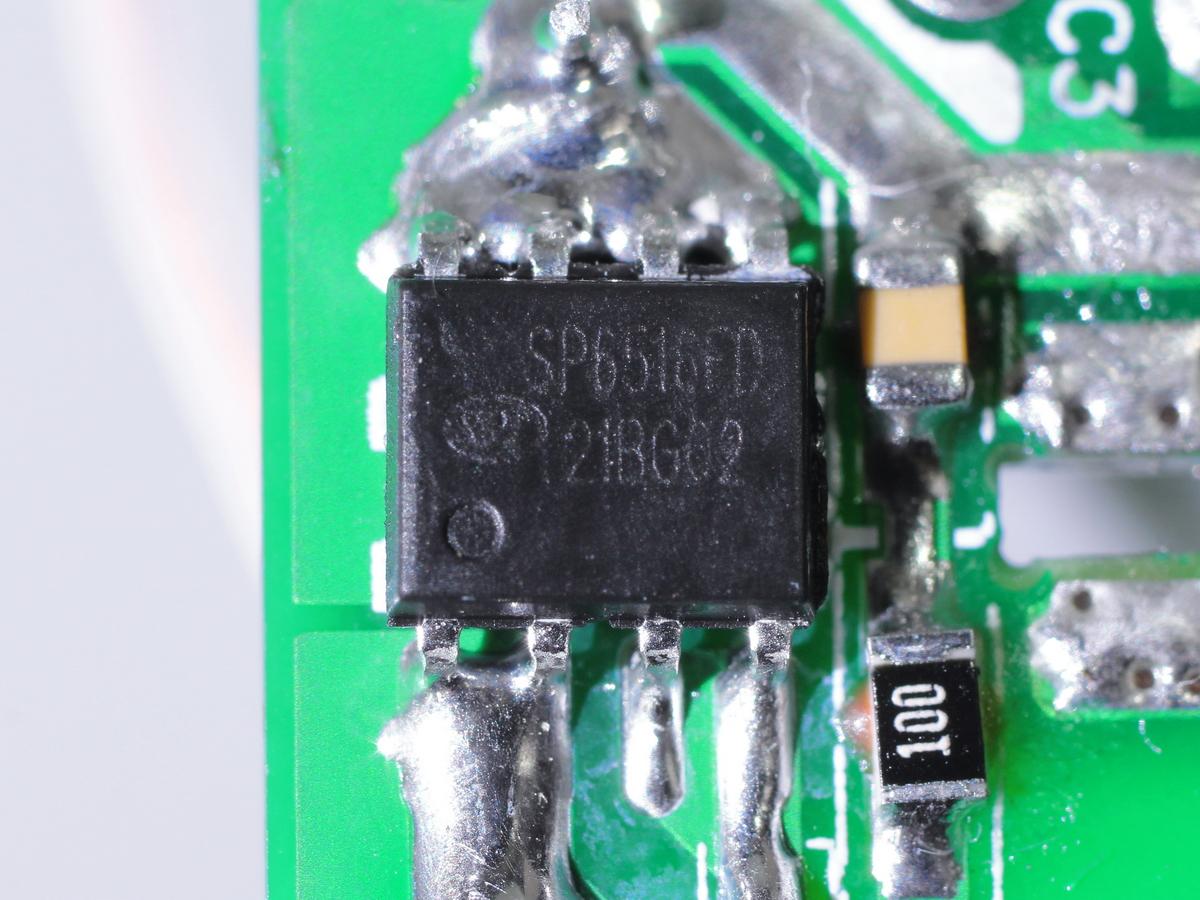

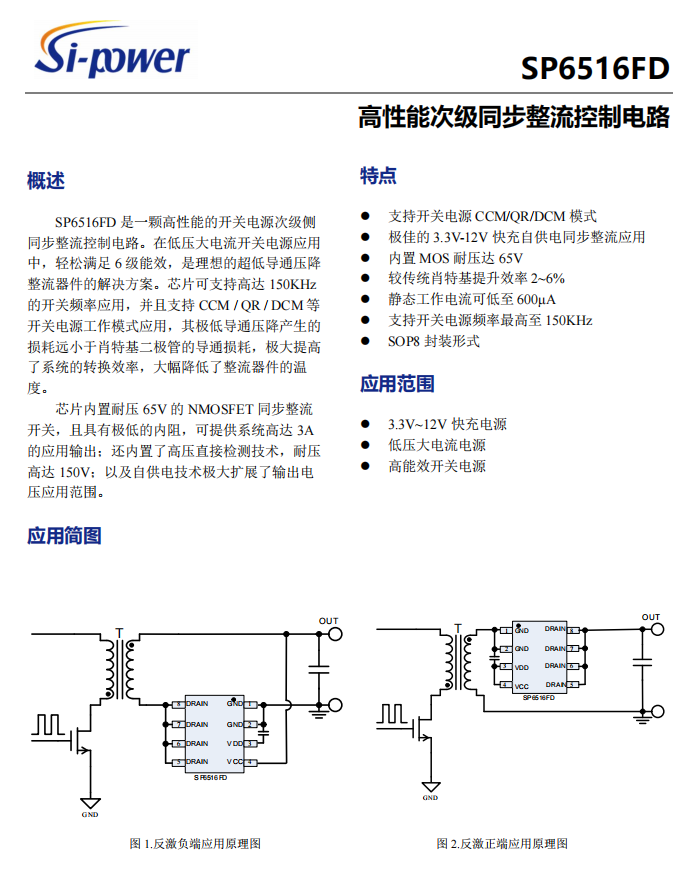

同步整流芯片采用硅动力SP6516FD,这是一颗高性能的开关电源次级侧同步整流控制电路。在低压大电流开关电源应用中,轻松满足6级能效,是理想的超低导通压降整流器件的解决方案。

SP6516FD可支持高达150KHz的开关频率应用,并且支持CCM/QR/DCM等 开关电源工作模式应用,其极低导通压降产生的损耗远小于肖特基二极管的导通损耗,极大提高了系统的转换效率,大幅降低了整流器件的温度。

拆解报告:ON 20W 1A1C双口快充延长线插座HOP1622A-充电头网

芯片内置耐压65V的NMOSFET同步整流开关,且具有极低的内阻,可提供系统高达3A的应用输出;还内置了高压直接检测技术,耐压高达150V;以及自供电技术极大扩展了输出电压应用范围。

拆解报告:ON 20W 1A1C双口快充延长线插座HOP1622A-充电头网

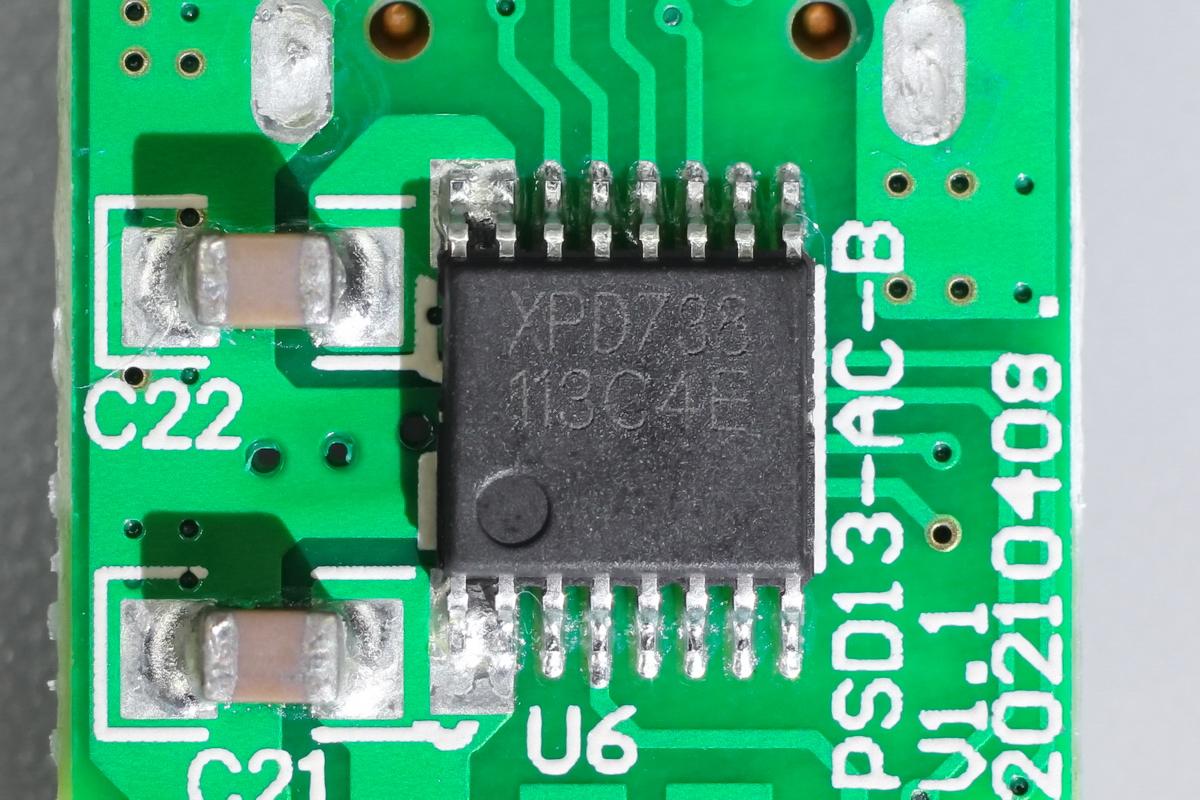

C口母座所在小板背面设有一颗协议芯片。

拆解报告:ON 20W 1A1C双口快充延长线插座HOP1622A-充电头网

协议芯片采用云矽半导体XPD738,用于1C1A双口控制。XPD738通过了USB PD3.0认证(TID:3479),支持PD2.0/3.0、PPS、QC2.0/3.0、FCP、SCP、HVSCP、AFC等快充协议,很适合应用在1C1A双端口充电设备上,支持任意单口快充双口输出5V,在A口连接苹果充电线但未接入苹果手机时,C口仍然有快充。

拆解报告:ON 20W 1A1C双口快充延长线插座HOP1622A-充电头网

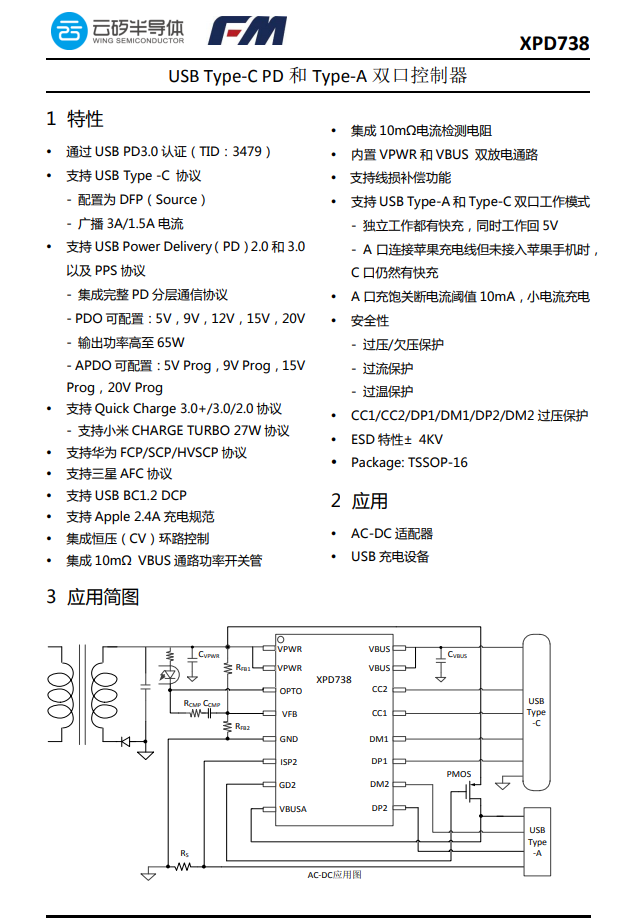

云矽半导体XPD738资料信息。

充电头网拆解了解到,云矽半导体XPD系列快充协议芯片已被公牛,贝尔金,联想,诺基亚,飞利浦,傲基,倍思,品胜,摩米士等多个品牌的数十款产品采用,抓住20W PD快充风口,富满集团云矽半导体单月PD协议芯片销量突破千万颗。

拆解报告:ON 20W 1A1C双口快充延长线插座HOP1622A-充电头网

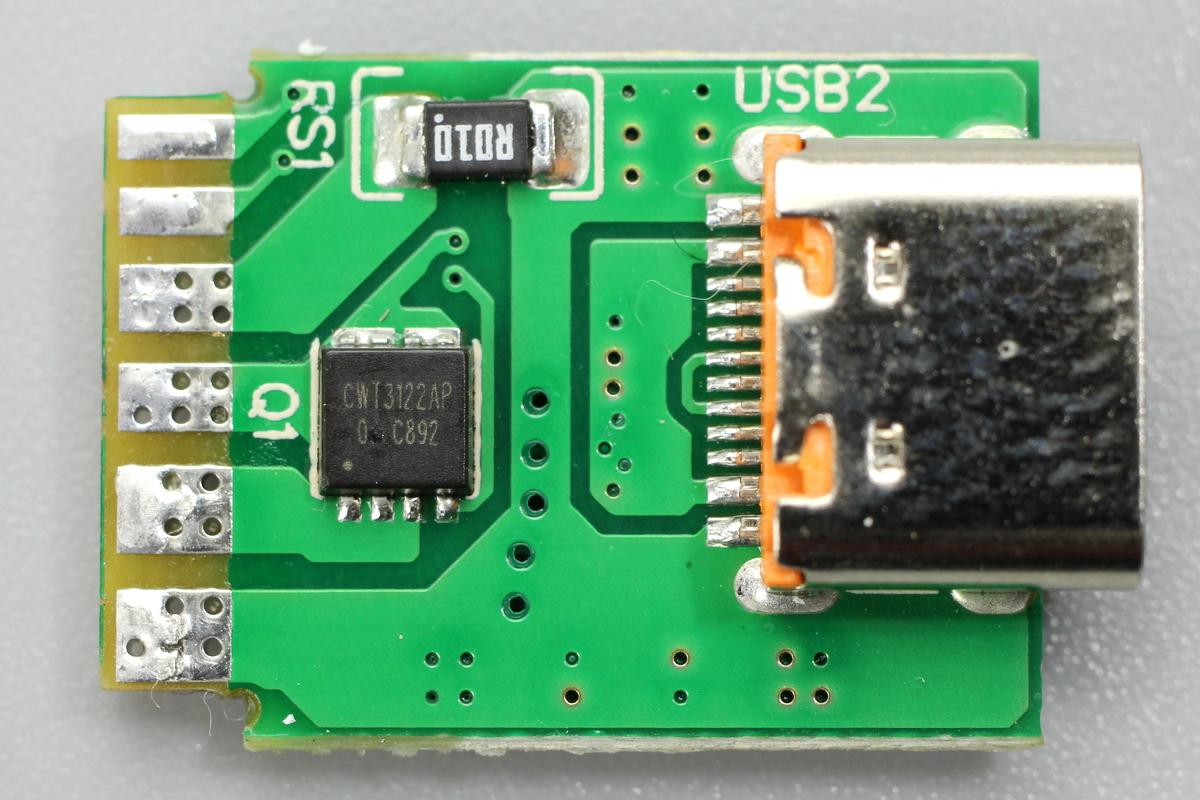

小板另一面有一颗输出VBUS开关管,丝印CWT3122AP。

拆解报告:ON 20W 1A1C双口快充延长线插座HOP1622A-充电头网

全部拆解完毕,来张全家福。

充电头网拆解总结

ON这款快充延长线插座全长约有1.6米,足够支持生活中各种使用场景,而机身长条状设计不占用桌面空间。插座配有总开关,AC插孔带有安全门,配备1A1C万金油接口,支持QC、AFC、FCP、PD快充协议,支持最大20W快充,满足iPhone 12日常快充需求。

充电头网通过拆解了解到,得益于高集成开关电源方案,插座内部充电器模块非常简化。内部采用硅动力SP6649HF+SP6516FD高集成QR开关电源方案,云矽半导体XPD738协议芯片,整体方案集成度高,电路非常简洁。
