天正祥云3.0系列新品发布近一个月,在行业内引起了轰动,受到了客户的欢迎。祥云3.0系列新品包括配电、终端、工控、仪表、电源、中压六大类,全面涵盖了电气系统中自上而下完整系列的产品规格,覆盖国计民生各种行业场景下更严苛的应用。
至于祥云3.0系列产品到底有什么亮点,下面以工控类迷你型TGCA接触器为例进行详细拆解,一起来看看天正电气新品的设计与做工。
一、天正迷你型接触器外观

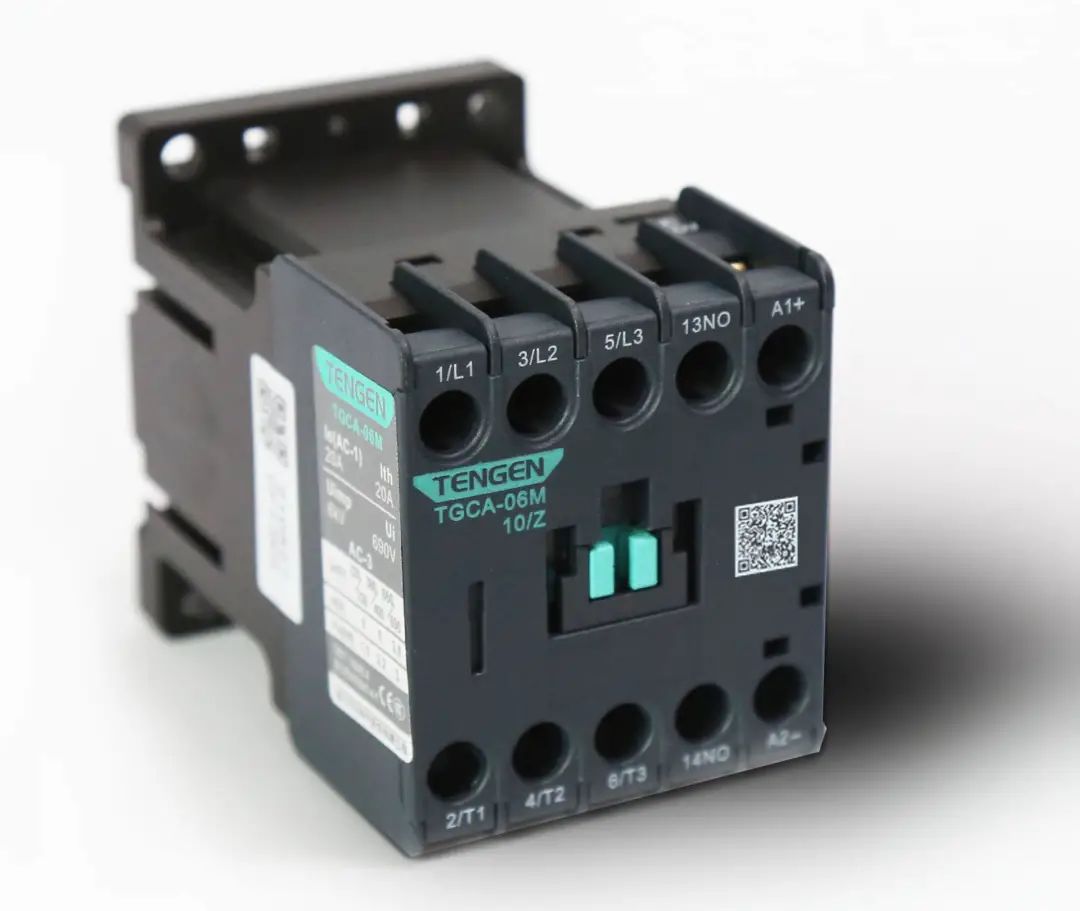

这是一款三极TGCA接触器,机身小巧,外壳边缘采用祥云家族圆弧设计,安装维护抓取更舒适。结构上应用直动式机构设计,工艺简单,可靠性更高。

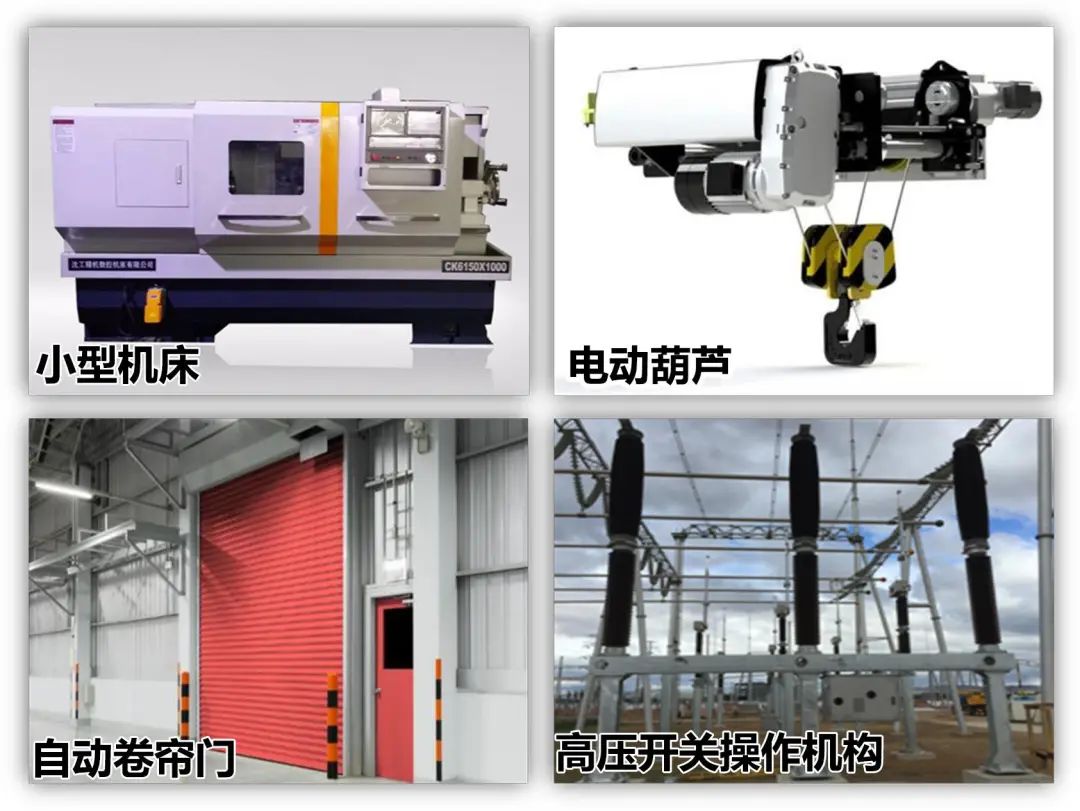

该接触器产品可广泛应用于小型机床,电动葫芦,自动卷帘门,高压开关操作机构等领域。

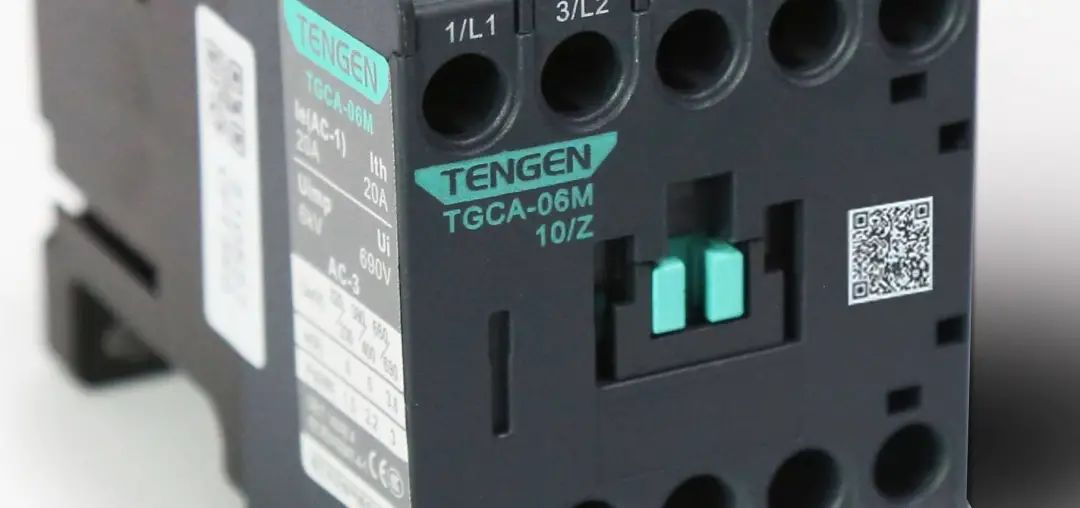

正面有产品动作指示窗口,天正绿触头支持,更容易识别工作状态;产品正面还有二维码,扫码可查看产品性能参数以及选型方面的资料。

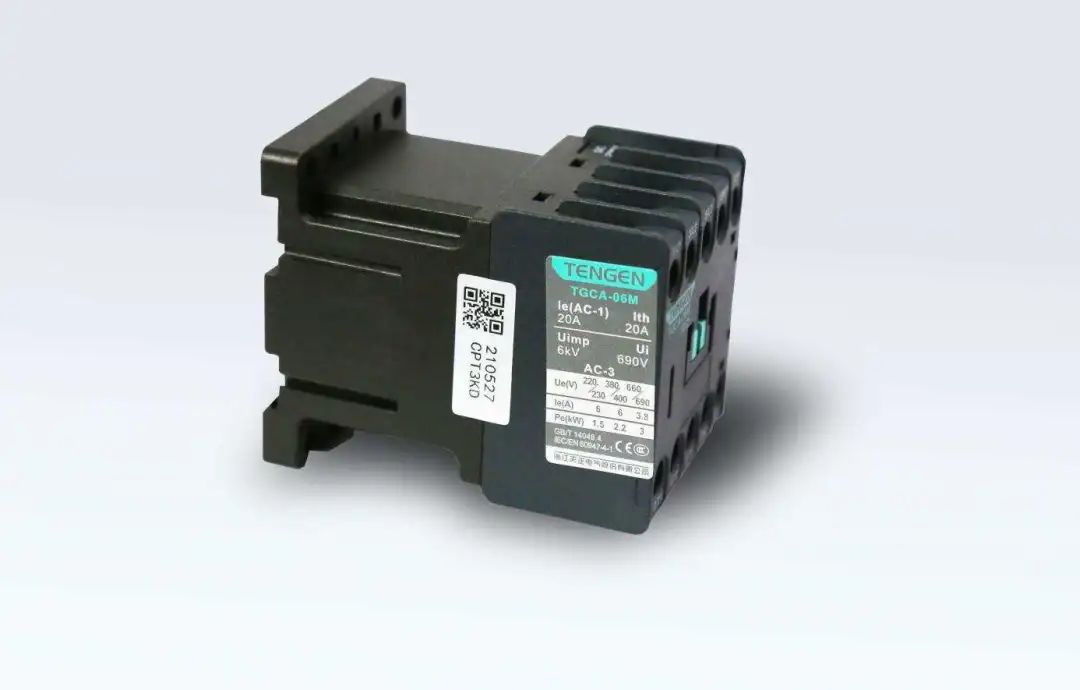

产品侧面是产品铭牌信息,倒三角的新祥云标识,更易识别;侧面也有二维码,可以追溯到生产过程信息。

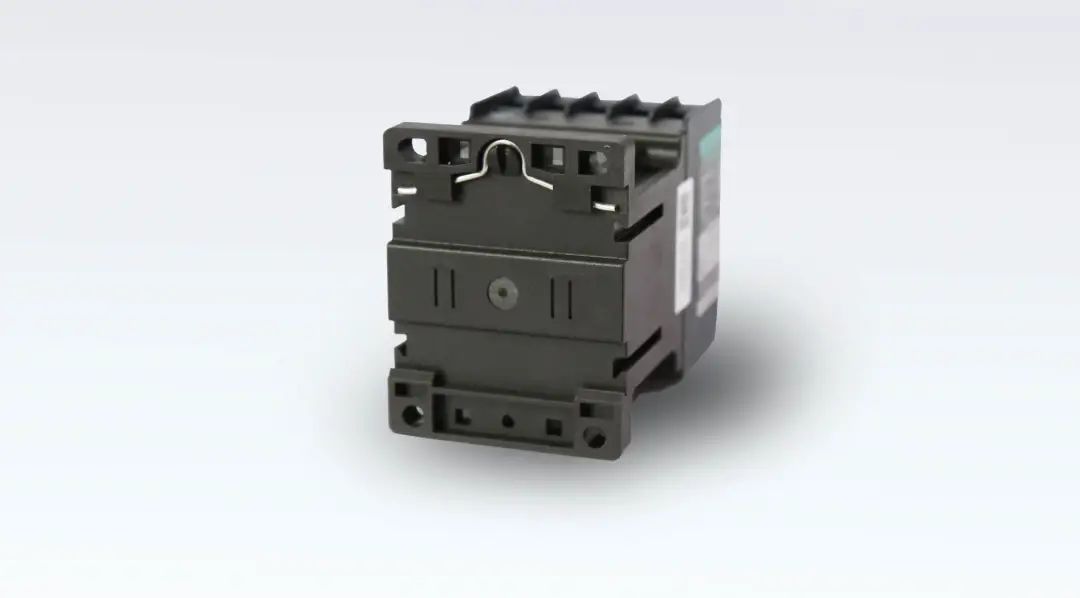

产品安装面有不锈钢卡簧,强度高不易磨损,安装更稳固可靠;

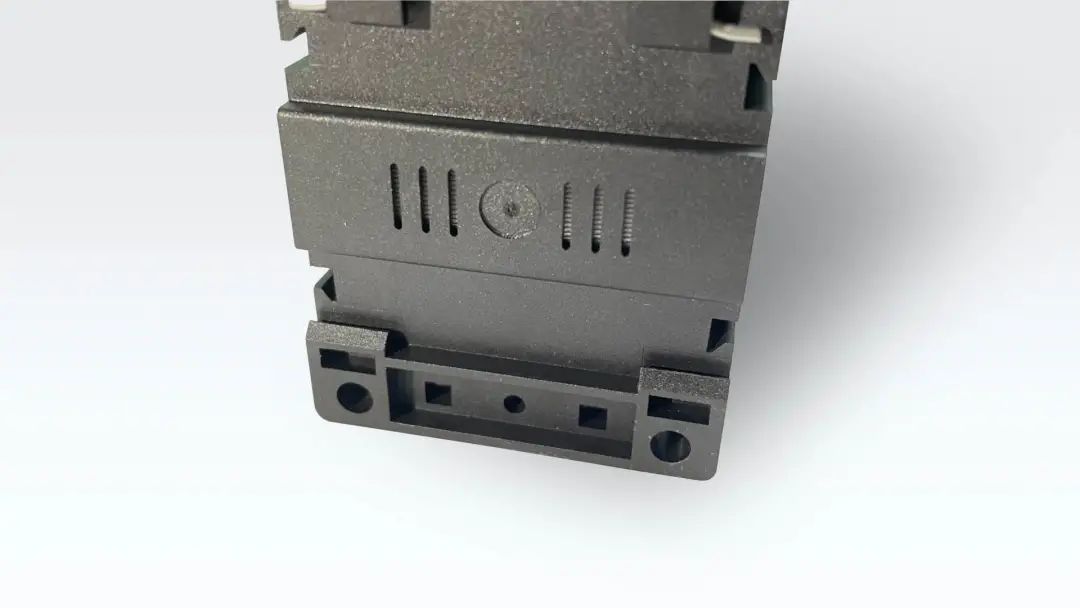

底座设置散热孔,降低线圈温升,能更好地适应应用环境,产品应用更安全可靠!

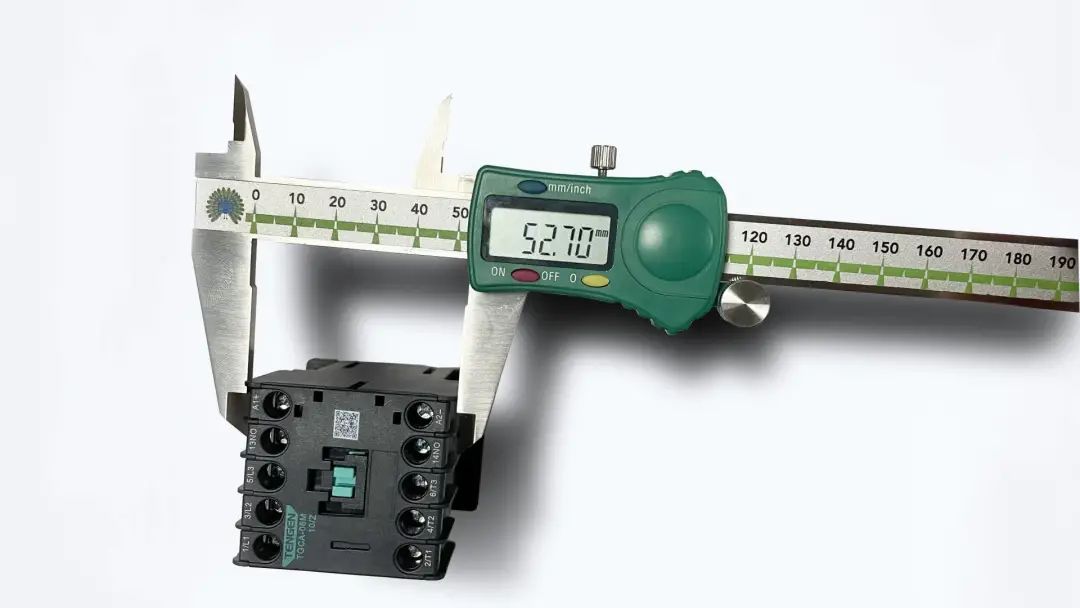

测得这款接触器长度为52.7mm。

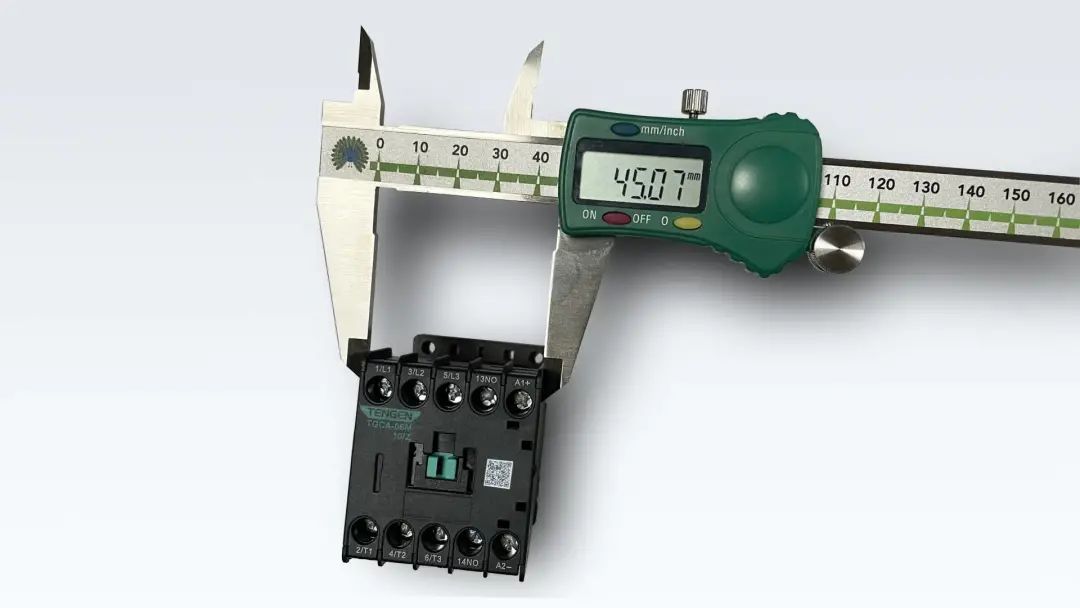

测得这款接触器宽度为45.07mm。

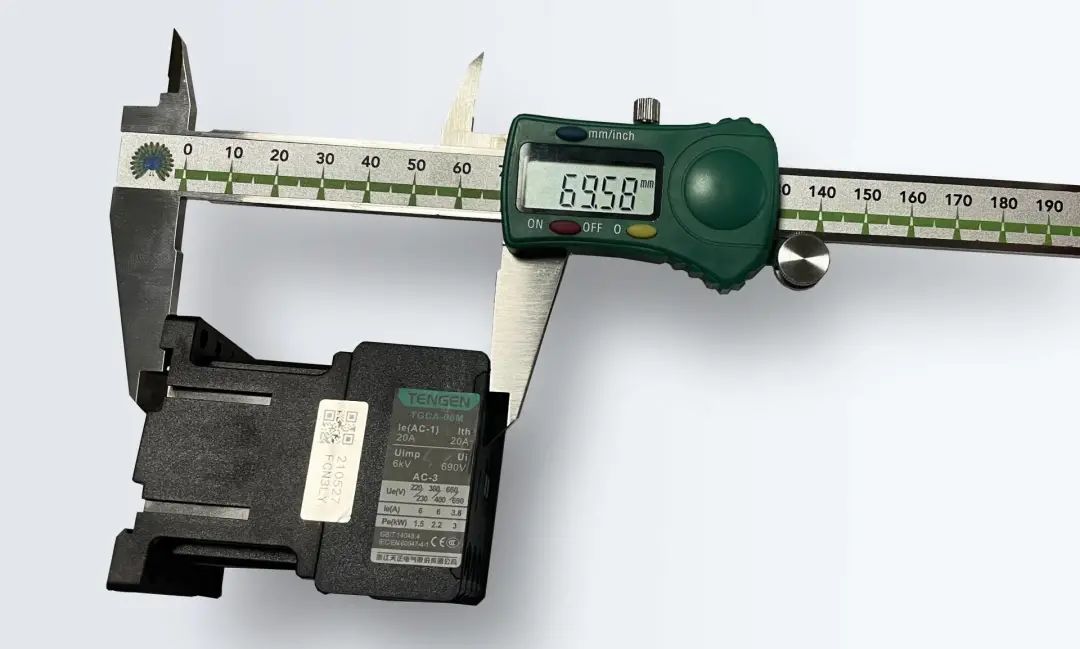

测得这款接触器(直流)高度为69.58mm。

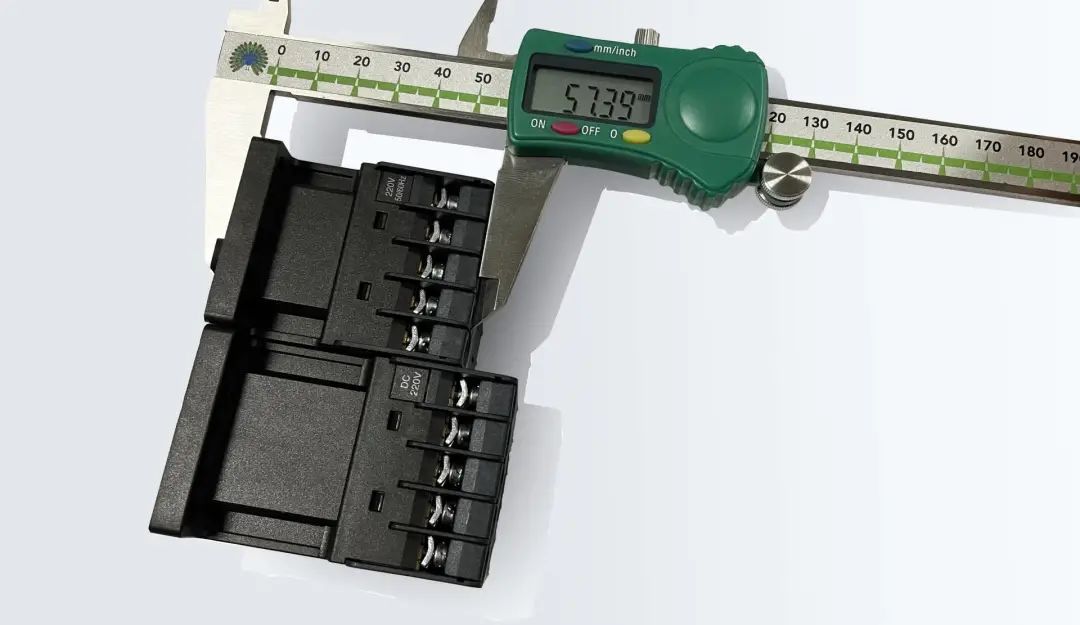

测得这款接触器(交流)高度为57.39mm。

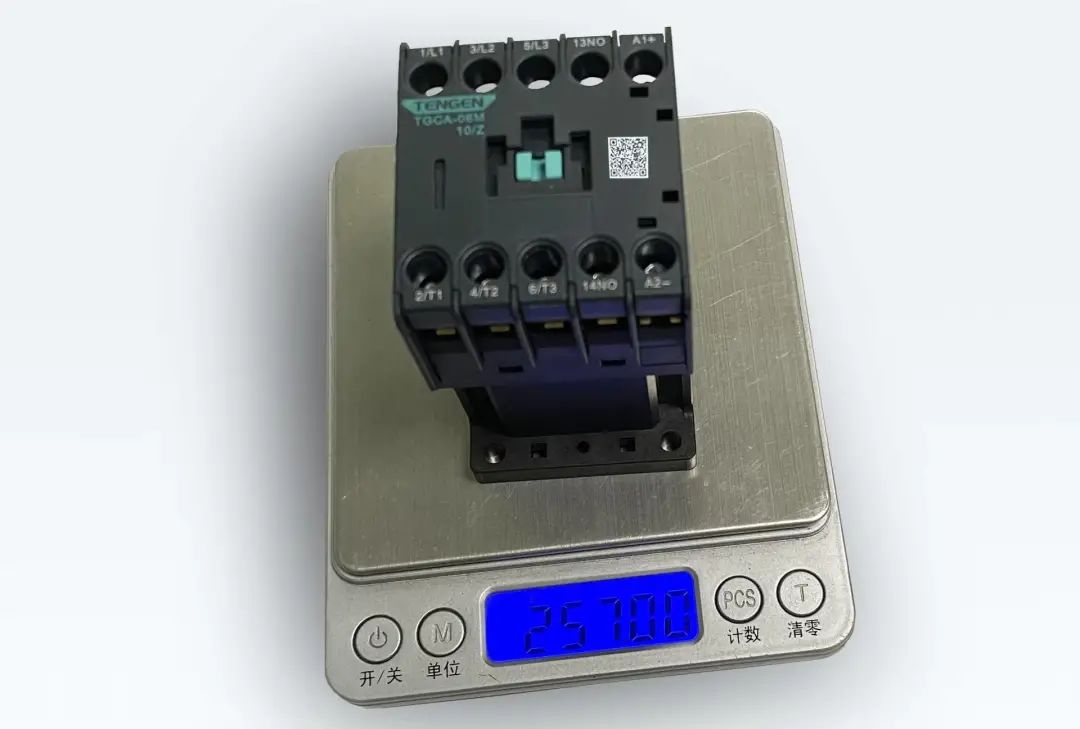

测得这款接触器(直流)重量为257g。
二、天正迷你型接触器拆解

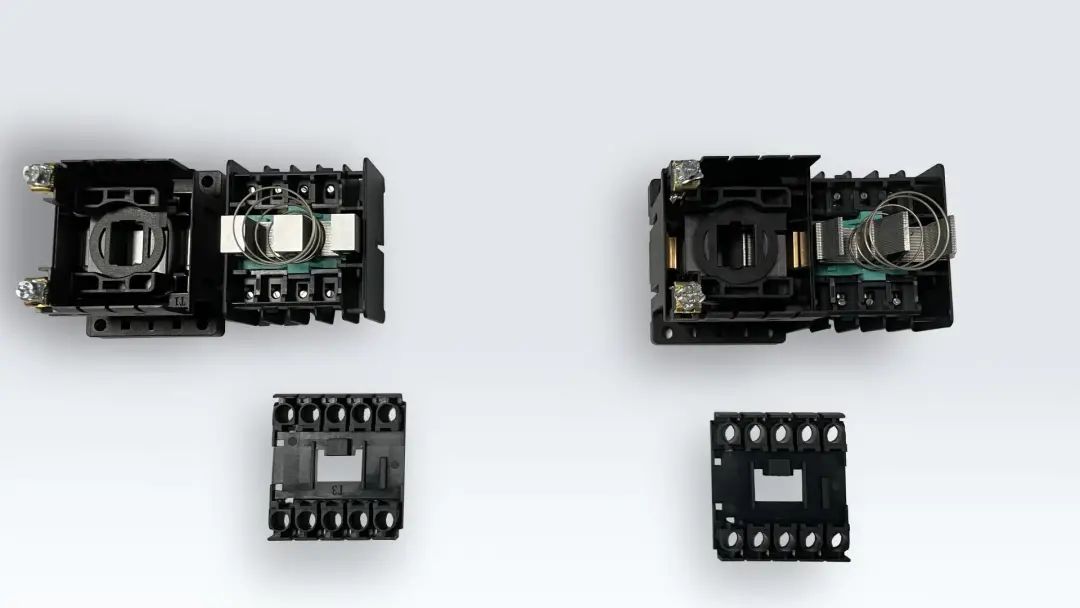

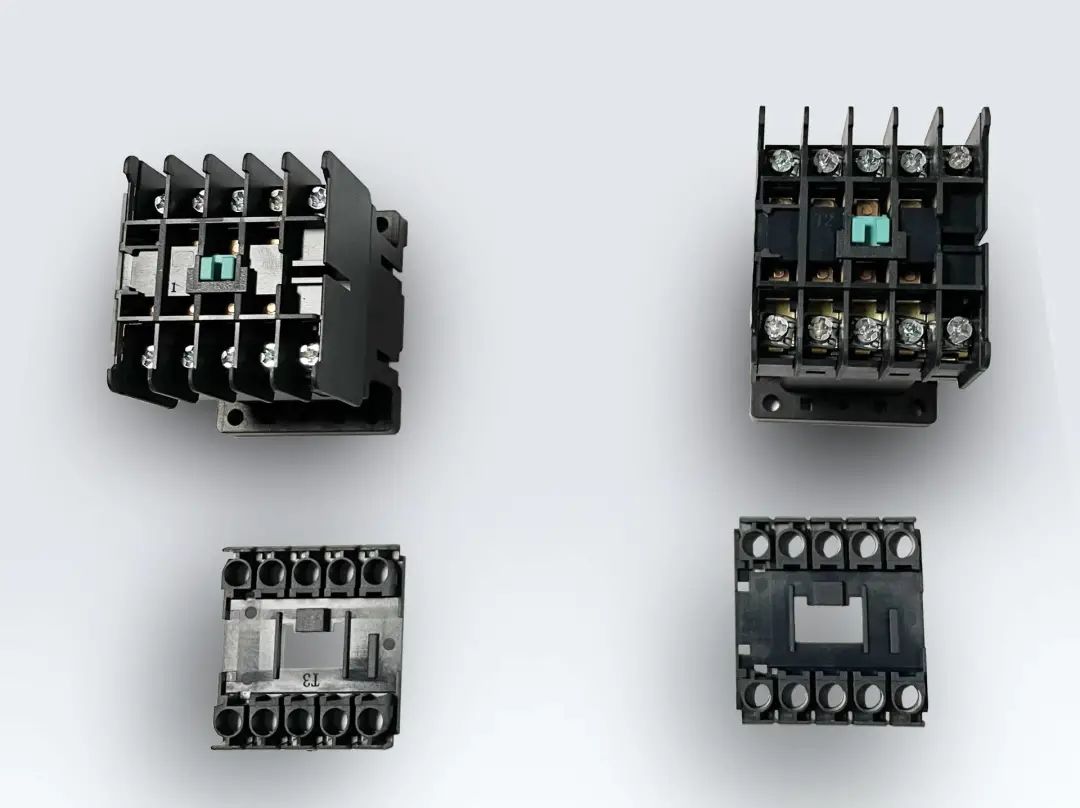

将接触器正面盖板打开,左侧(交流接触器)与右侧(直流接触器)内部器件一览,每款都露出一个绿色触头支持,10颗接线螺丝。
继续拆开,露出磁系统内部结构,左侧为交流接触器,右侧为直流接触器,交流电磁系统与直流电磁系统完全不同,直流电磁系统体积更大,线圈用铜量更高。

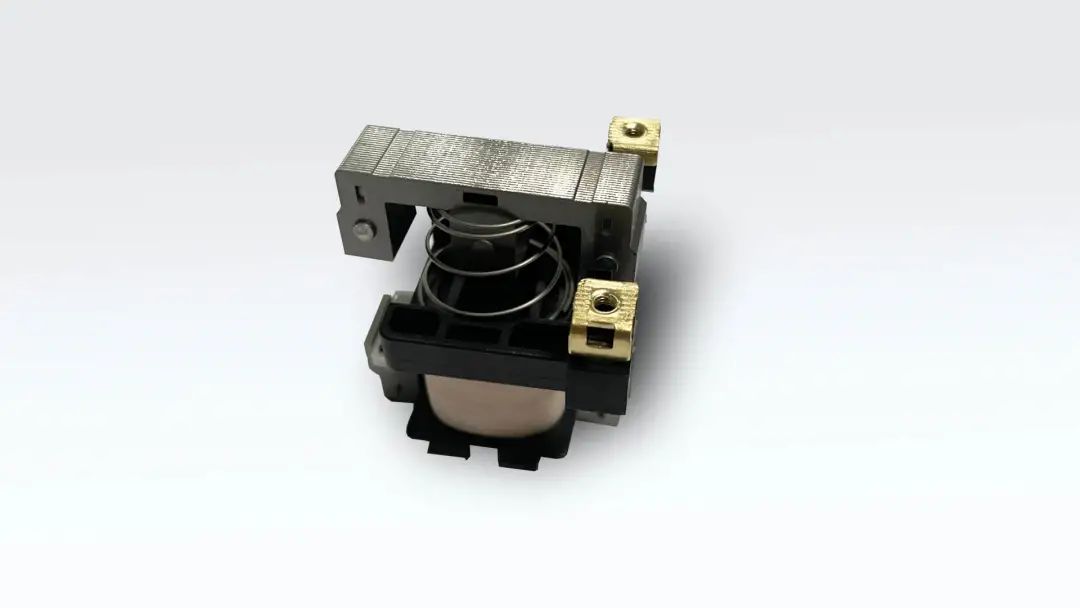

交流接触器AC电磁系统特写。
直流接触器DC电磁系统特写。

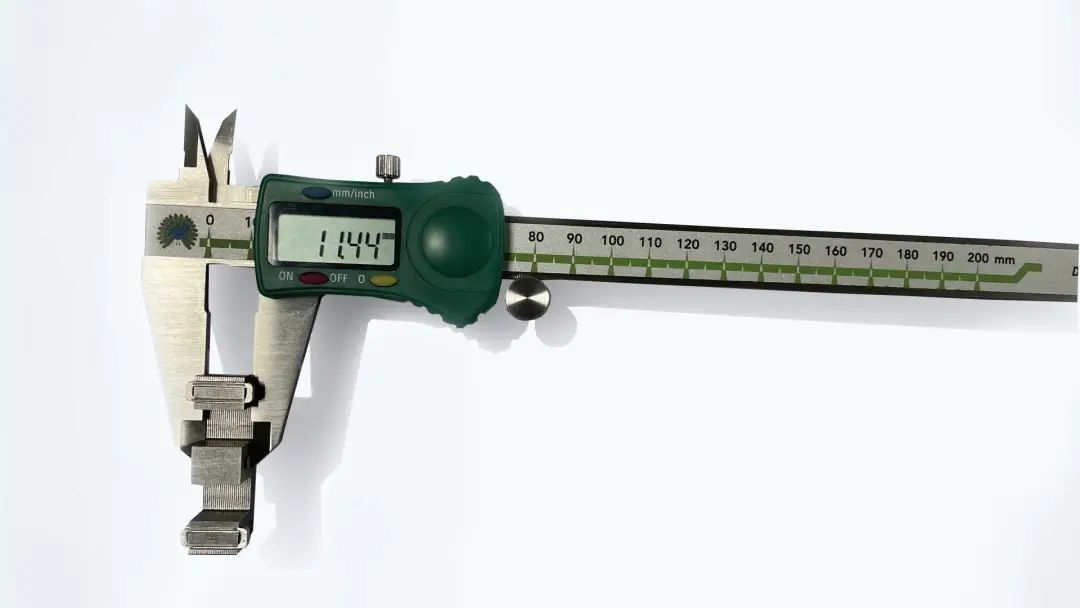

测得这款交流接触器铁芯厚度为11.44mm。

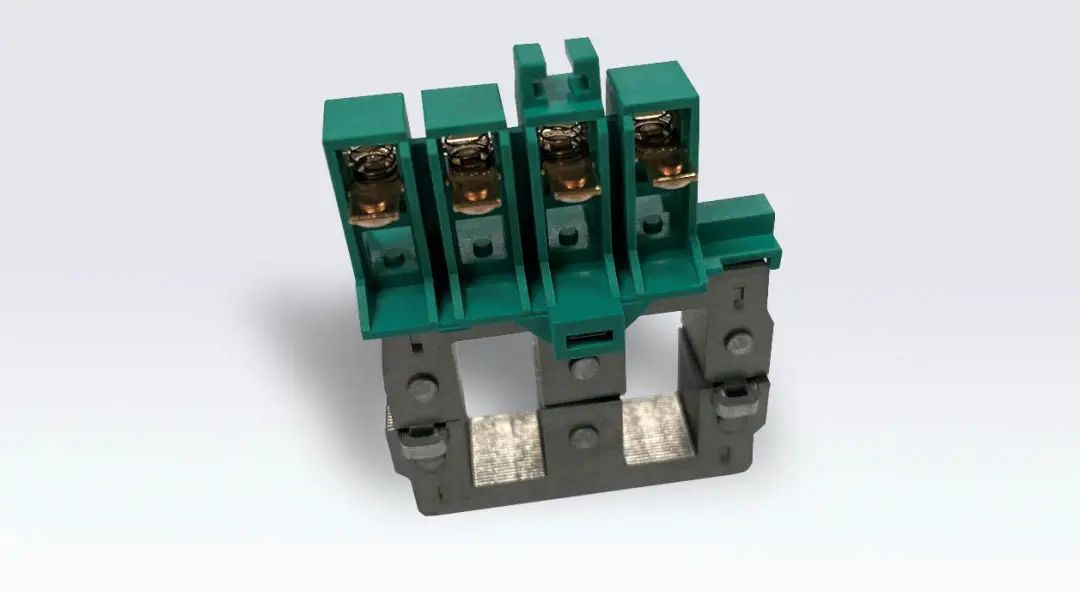

铁芯上端的触头支持采用耐高温塑料材料,使产品承载过电流能力更强,更耐用。

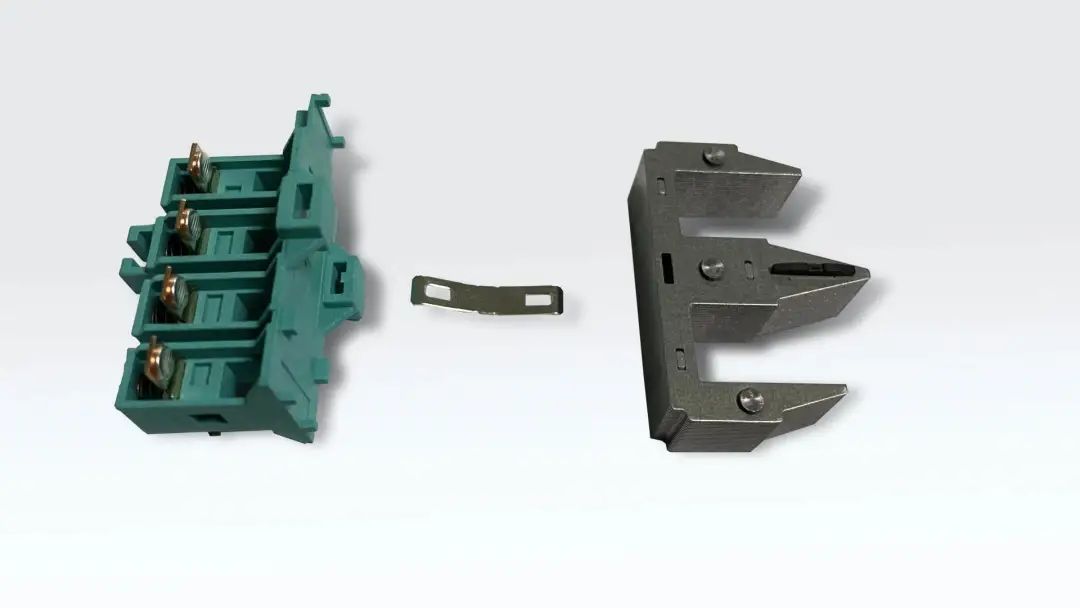

触头支持和硅钢片铁芯之间,使用65Mn片簧串接,片簧两侧设置了限位孔,在减少产品动作过程中的刚性碰撞、减小弹跳,同时各部件限位配合更加精准。

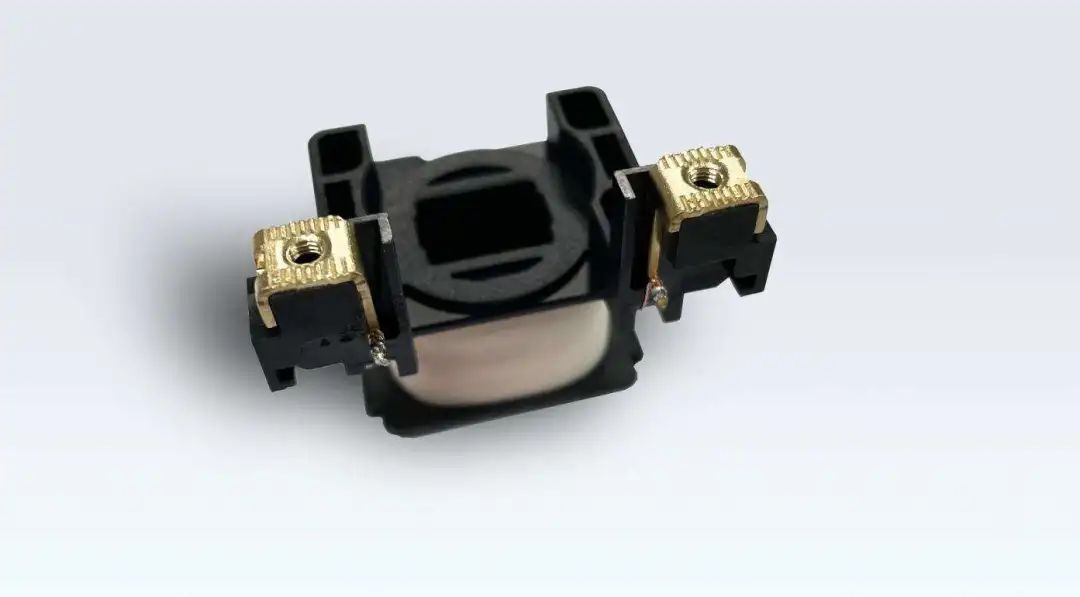

黄铜材质线圈接线片,导电好,温升低,提升产品短时耐受能力。

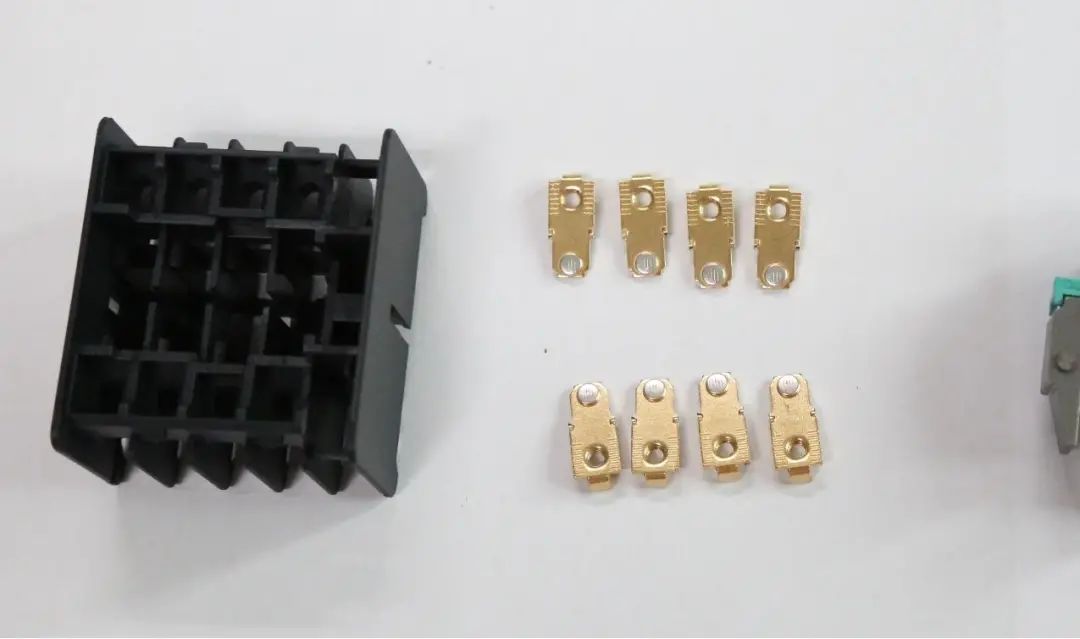

有4组黄铜材质的静触头,银点采用成熟的铆接工艺,采用高含银量的银合金材质。

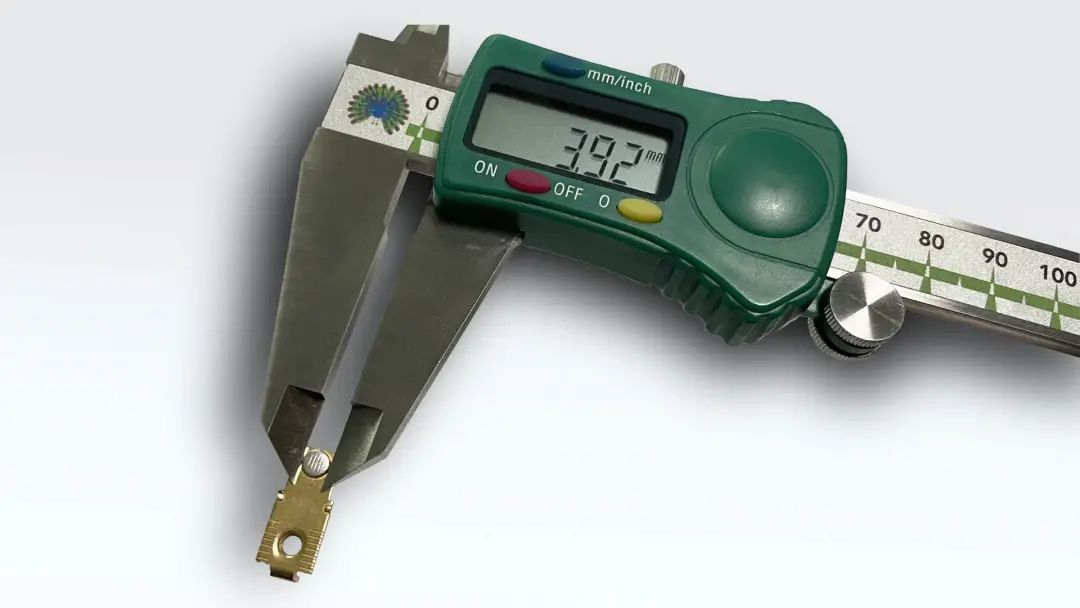

经测量TGCA-06M银点直径尺寸为Ф3.9mm,大于行业内同类产品。
全部拆解完毕,来张全家福。

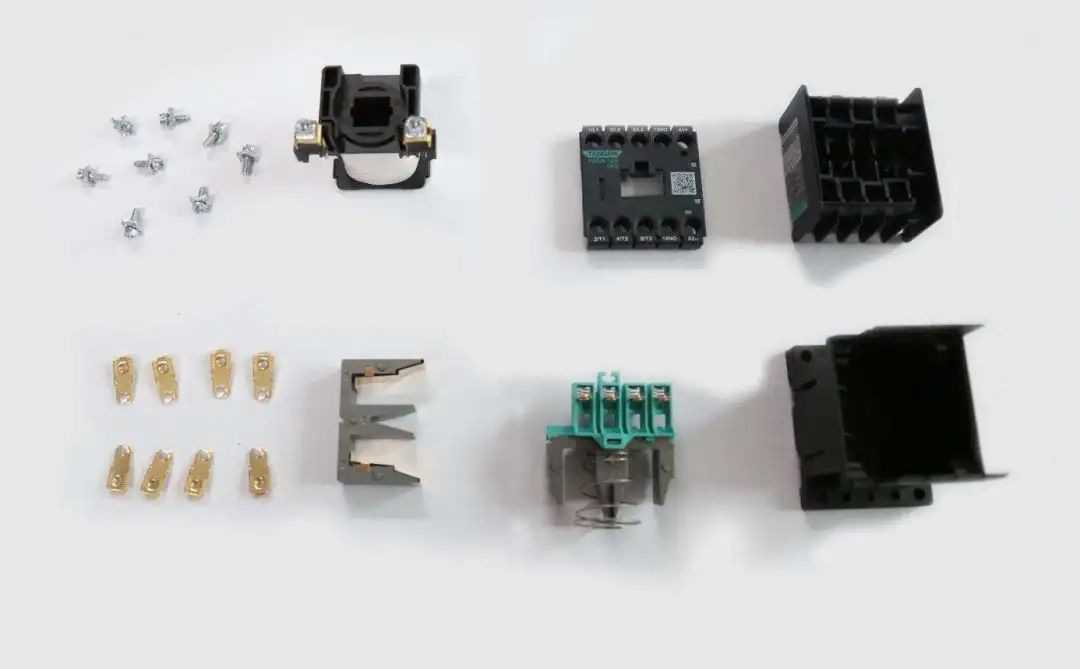

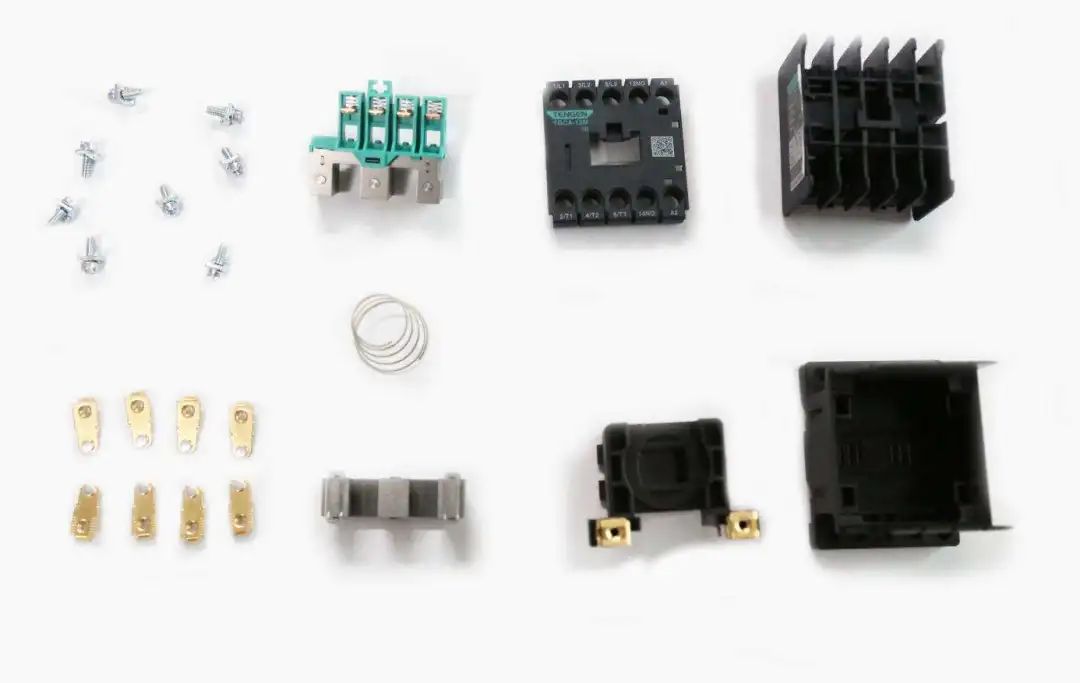

TGCA直流接触器拆解全家福。
TGCA交流接触器拆解全家福。
三、天正迷你型接触器关键参数

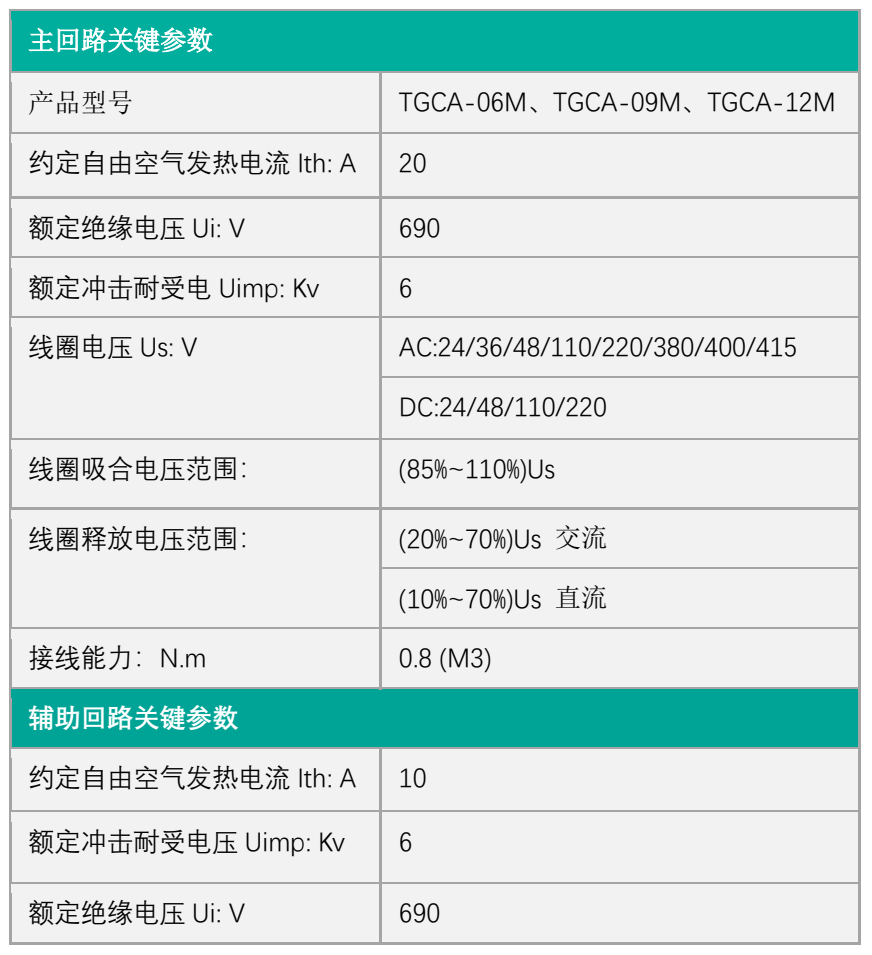

通过查询发现,祥云3.0系列TGCA迷你接触器包含3级产品,4级产品,电流规格覆盖6-12A,关键参数如下:
迷你型接触器型号TGCA-06M、TGCA-06M、TGCA-12M,电流涵盖06/09/12A,线圈有AC和DC,极数有3级和4级,也有可逆产品;可满足客户的多种需求(对线圈,极数,可逆,辅助触点数量),实现一站式采购。

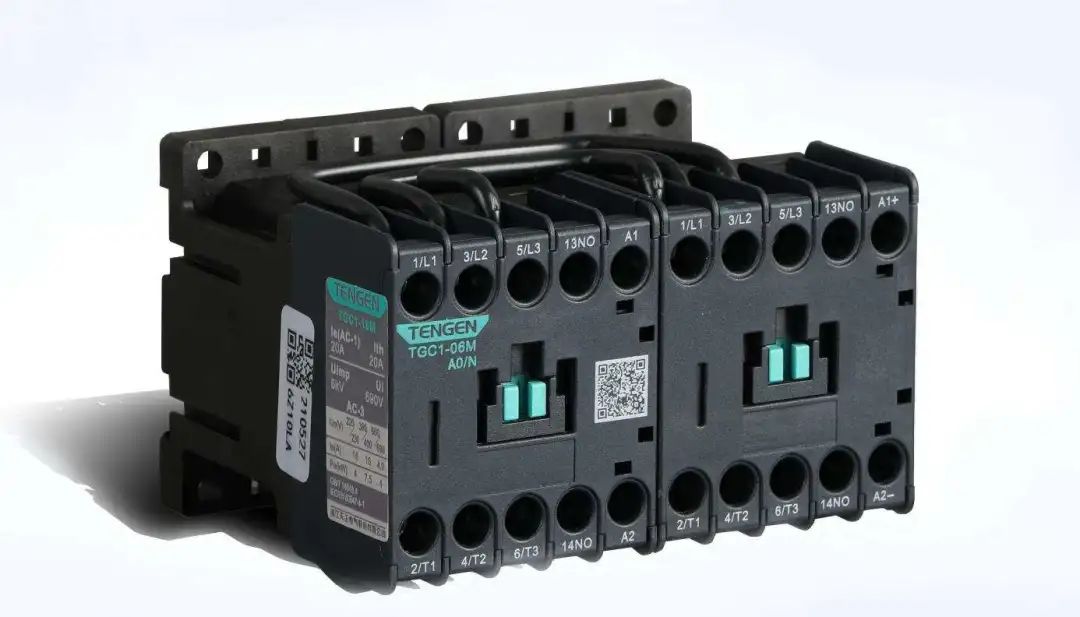

TGCA迷你接触器派生出的可逆产品;满足客户多样化使用需求。
四、拆解总结:
作为全新上市的祥云3.0系列核心产品之一,TGCA迷你型接触器在外观设计、内部结构、性能提升方面,均有大幅提升。
在外观设计上,产品外壳材料采用深色系环保PA材料,经典的工业风格。安装卡扣采用不锈钢弹簧钢丝,安装使用更加可靠牢固。
在内部结构上,触头系统材质、尺寸配置有利于产品性能的提升。电磁系统采用硅钢片铁心、黄铜材质接线片,耐高温漆包圆铜线,很大程度上提升了电磁系统的稳定性及可靠性。
在性能提升上,触头支持采用耐高温PPA材料,提升产品承受过载能力。同时产品增加了选型和溯源二维码,在方便客户选型,产品制造信息溯源上下足了功夫。
通过拆解分析,整体上TGCA迷你型接触器体积小巧、规格齐全、性能高、延续了祥云家族式高颜值的外观设计风格,能够满足小型机床,电动葫芦,自动卷帘门,高压开关操作机构等行业及领域的特殊需求,能够轻松控制电路通断,更好地保障人身及用电安全。
