随着大功率PD快充的日渐普及,越来越多的适配器抛弃反激架构,转而使用适合高频,高效率的LLC架构。多家芯片原厂推出内置PFC和LLC控制器二合一的控制器,在大功率快充适配器上使用,将两颗IC合二为一的同时,简化设计,降低功耗,打造更优秀的产品。
针对高功率密度,大功率输出的快充需求,矽力杰发布二合一PFC+LLC的控制器SY5055。这款控制器采用二合一的架构,减少了元件数量,降低成本。
一、LLC控制器集成PFC控制器有什么好处
在不使用PFC电路的开关电源中,整流桥后采用较大容量的电解电容滤波,呈现容性负载。开关电源工作时,电容的充放电会产生很多干扰,污染供电质量。为了避免开关电源对供电的影响,目前的大功率开关电源在输入都会加入一级主动式PFC电路来修正负载特性。
现代的PFC电路通常采用BOOST电路,将整流后的脉动直流电升压后再滤波为开关电源供电,根据输入交流电波形配合滤波电路,减小电流与电压之间的相位差,从而校正功率因数,同时由于升压输出纹波小且输出电压固定,可以大幅度减小初级滤波电容容量,从而减小宽电压应用下的初级电容体积,提高功率密度。
LLC架构通常被设定为固定电压输入以简化设计和提高效率,搭配PFC电路可以在功率因数得到保证的前提下,设定LLC级为固定电压输入,将PFC控制器和LLC控制器整合到一个封装内部,可以简化环路补偿设计,简化初级电路元件数量,同时,公用控制内核的二合一控制器还可进行联动,进一步降低空载功耗,符合最新能耗要求。
下面,充电头网为大家介绍一款来自矽力杰的PFC+LLC二合一控制器。
二、矽力杰推出PFC+LLC Combo控制器 SY5055
矽力杰 SY5055是一颗高度集成的PFC和LLC二合一控制器,将PFC和LLC独立功能的器件合二为一,减少元件数量,简化设计。
矽力杰SY5055采用一颗芯片完成两颗芯片的功能,SY5055同时输出PFC和LLC级控制信号。

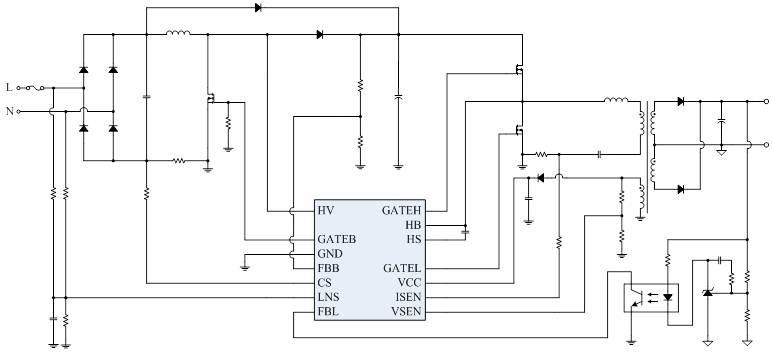

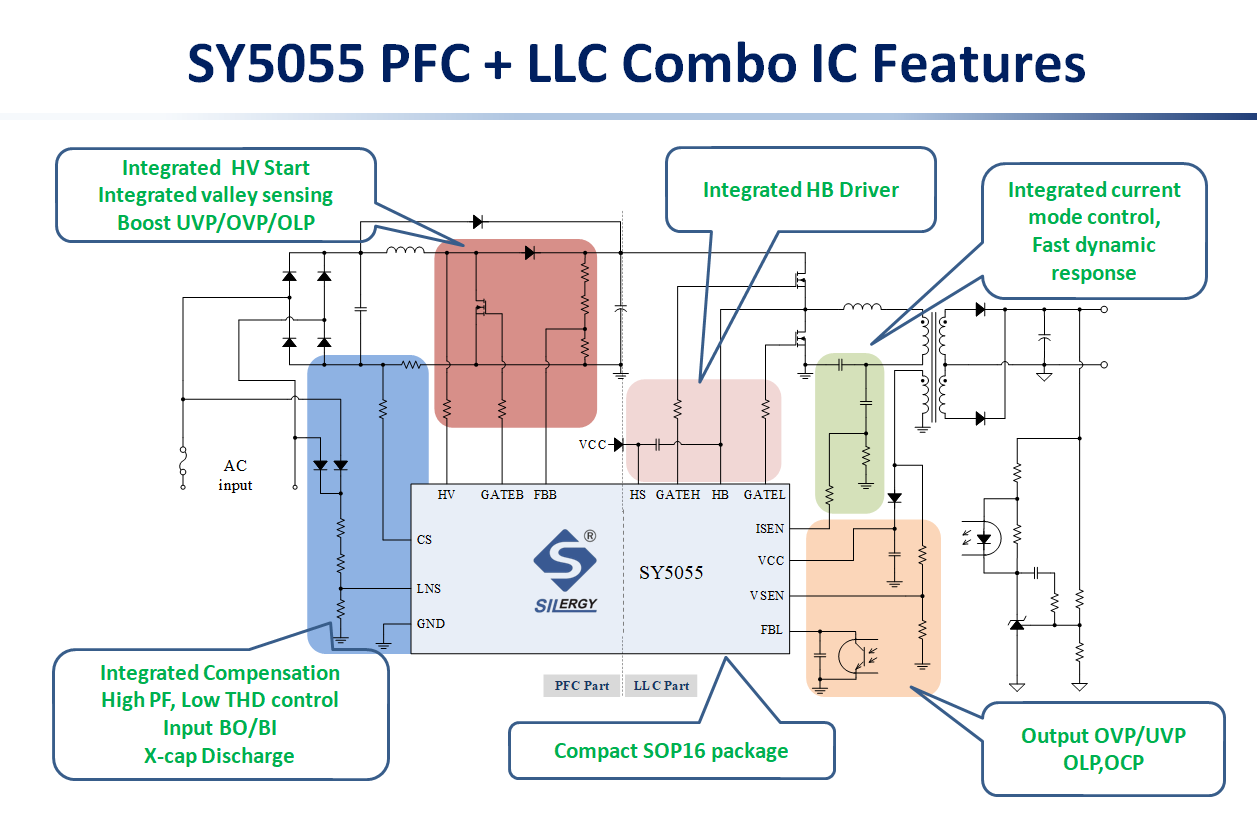

SY5055支持高压启动,集成谷底检测,PFC级支持欠压,过压,过载保护。片内集成LLC级半桥驱动器,集成电流模式控制,具有快速的动态响应。支持X电容放电,采用紧凑的SOP16封装,输出支持过压保护,欠压保护,过载保护和过流保护。
三、充电头网总结
通过充电头网观察发现,目前LLC控制器还都以欧美外资芯片厂商为主,在这一领域矽力杰是目前唯一进入这一市场的本土半导体企业,市场意义重大。矽力杰产品在DC-DC方面有非常深的造诣,应用非常广泛,本次推出的SY5055是针对AC-DC的一次开拓。随着待机功耗的高要求,功率密度和效率的要求,PFC+LLC的二合一控制器方案是未来大功率的趋势,矽力杰推出SY5055抢占未来市场,做好战略布局。
