前言

近期充电头网拿到了知名厂商台达的一款电源适配器，其不仅自带USB-C线，而且支持PD3.1快充标准下的240W满血快充，市面少有。此外这还是一款氮化镓+碳化硅双料方案设计的电源，可靠性、效率表现也比传统电源更好。因此很值得进行拆解为大家详细介绍，下面就一起来看看。

台达240W电源适配器外观

台达240W电源适配器采用经典“板砖”造型设计，机身外壳磨砂工艺处理抗指纹，输入端电源线分体设计，输出端自带USB-C输出线缆。

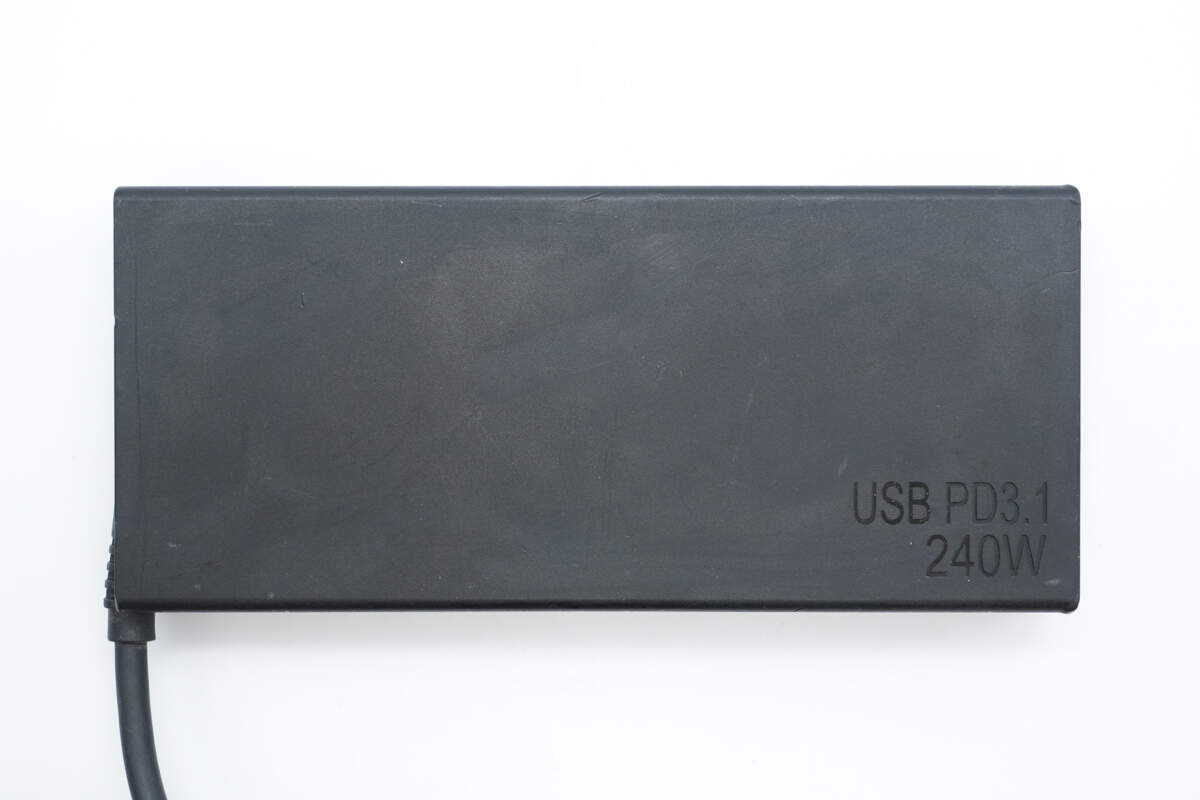

机身顶面右下角设计有240W USB PD3.1，表明这是一款支持PD3.1 240W满血快充的电源。

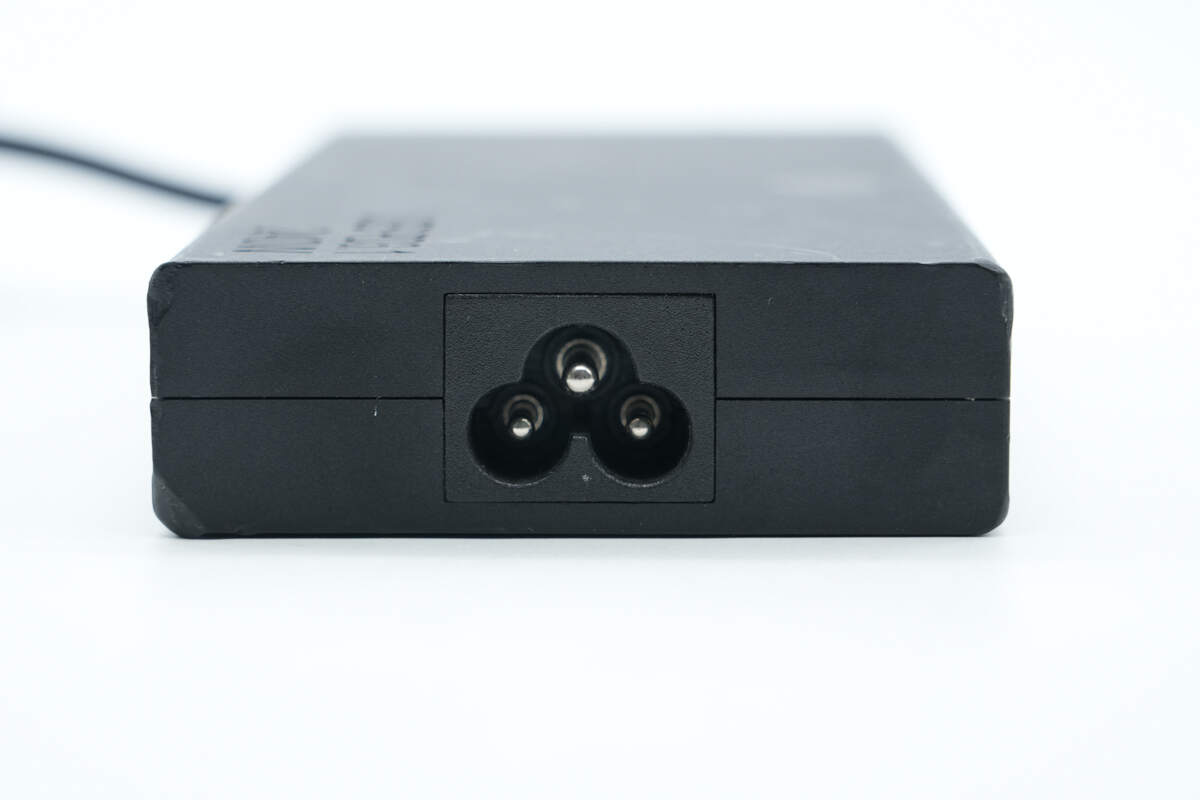

输入的采用梅花接口，接口母座独立模块设计。

另一端输出线缆采用弯折以及加强保护设计，更容易将电源放置于狭小角落。

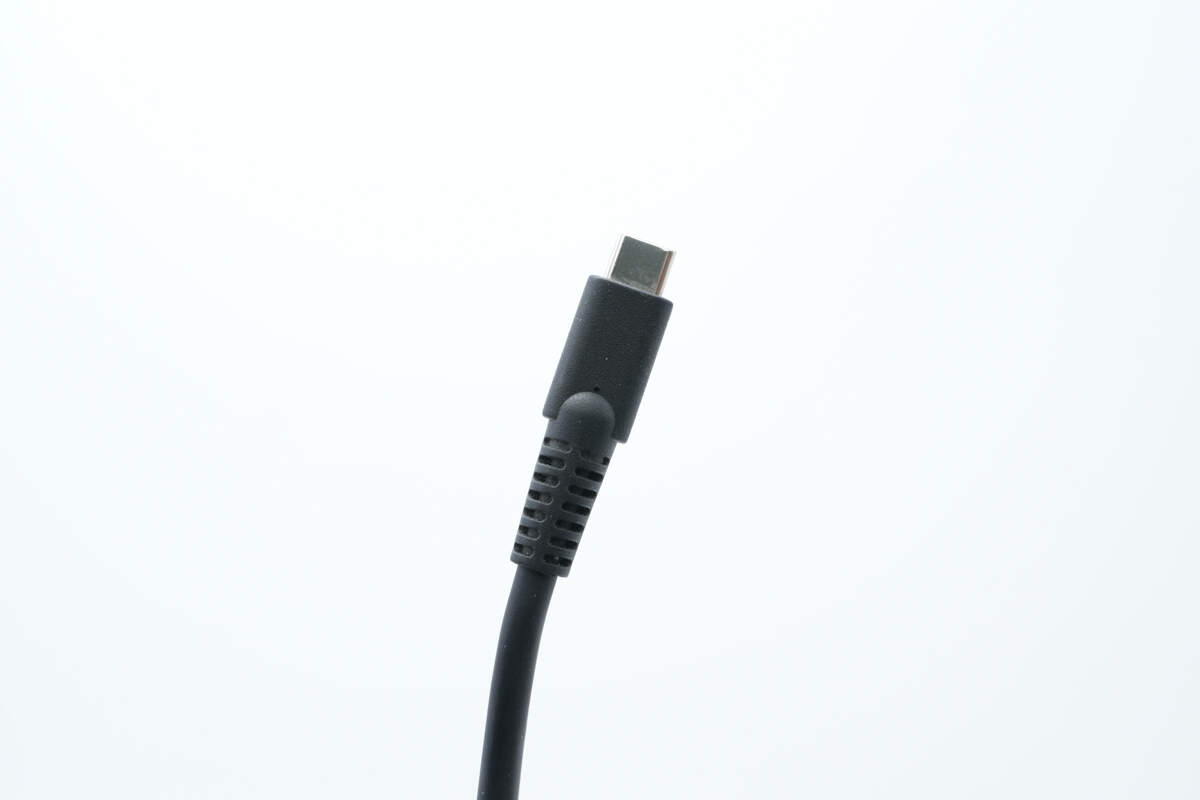

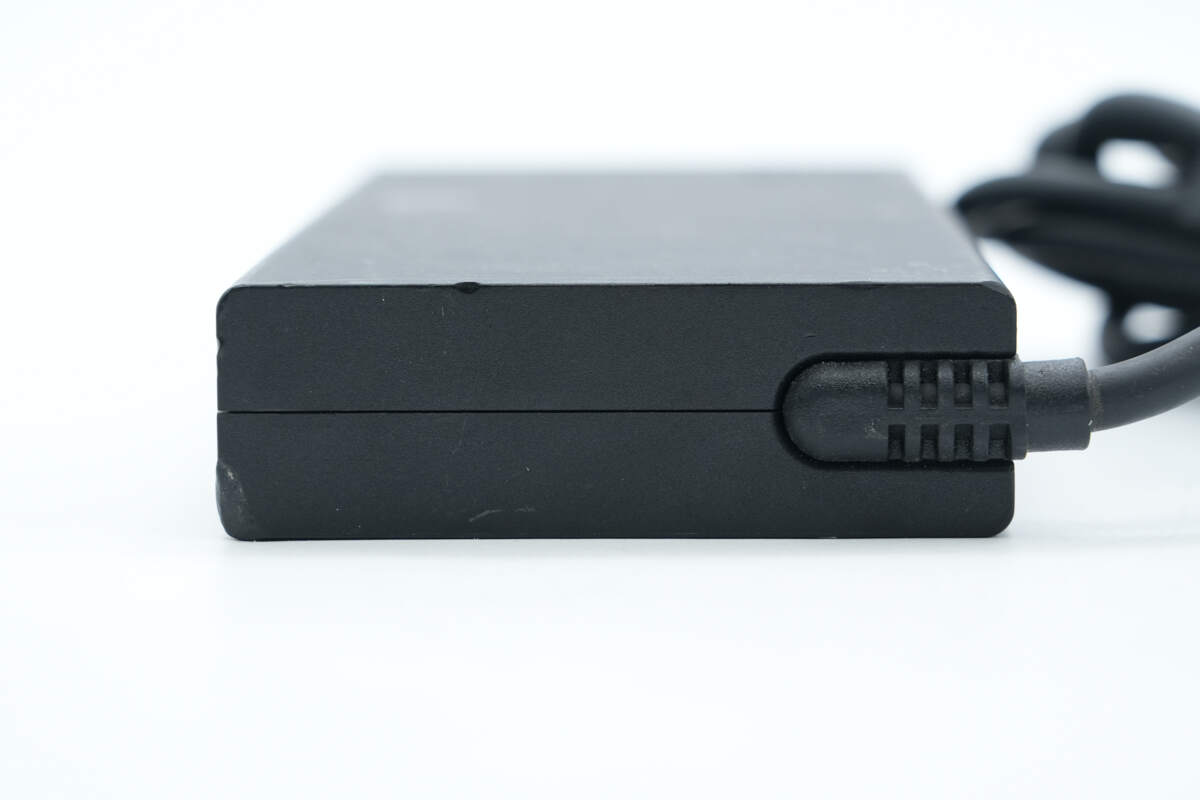

USB-C线缆做了抗弯折保护设计，端子外壳磨砂方便插拔。

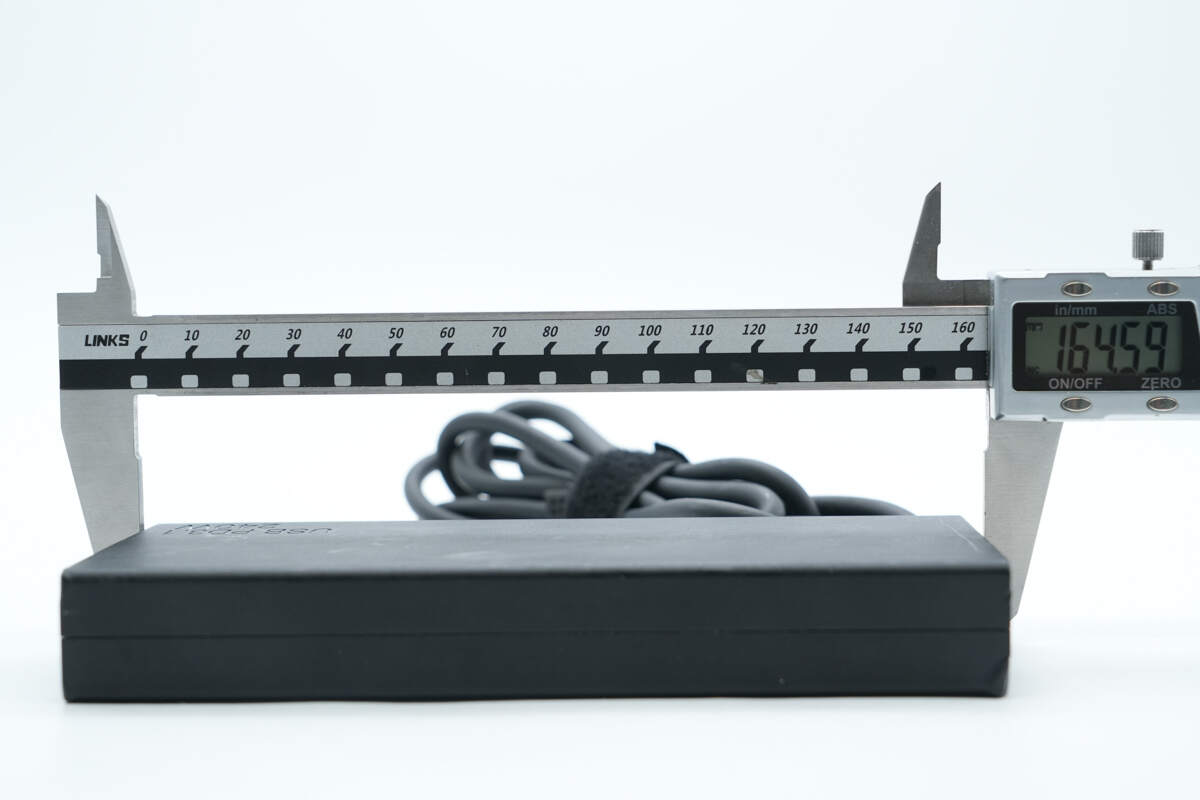

实测电源适配器机身长度为164.59mm。

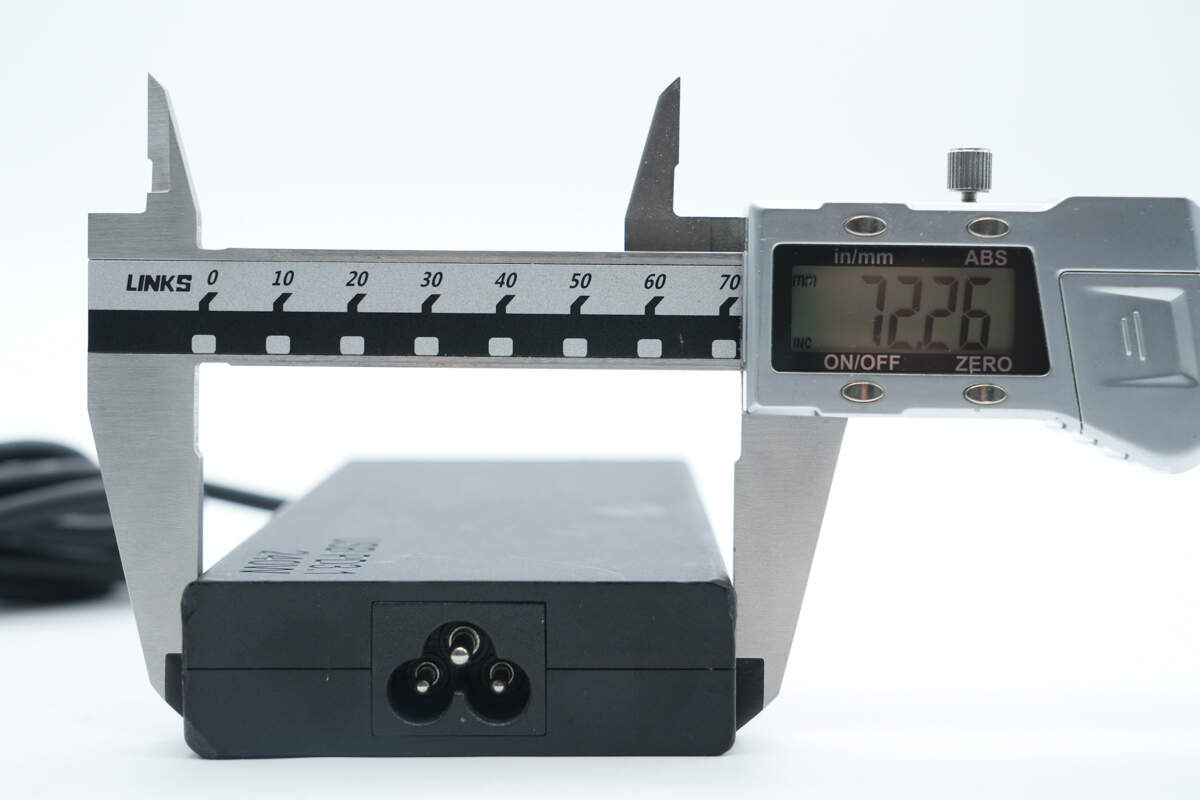

宽度为72.26mm。

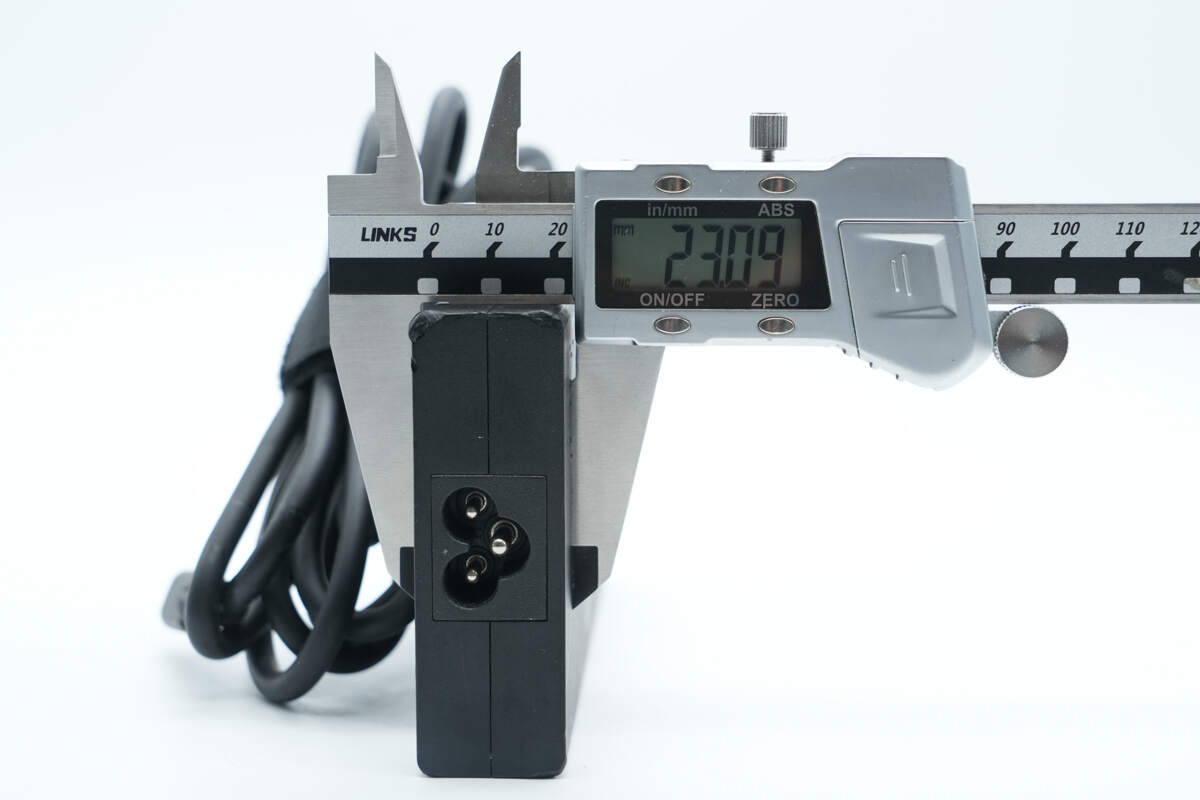

厚度为23.09mm。

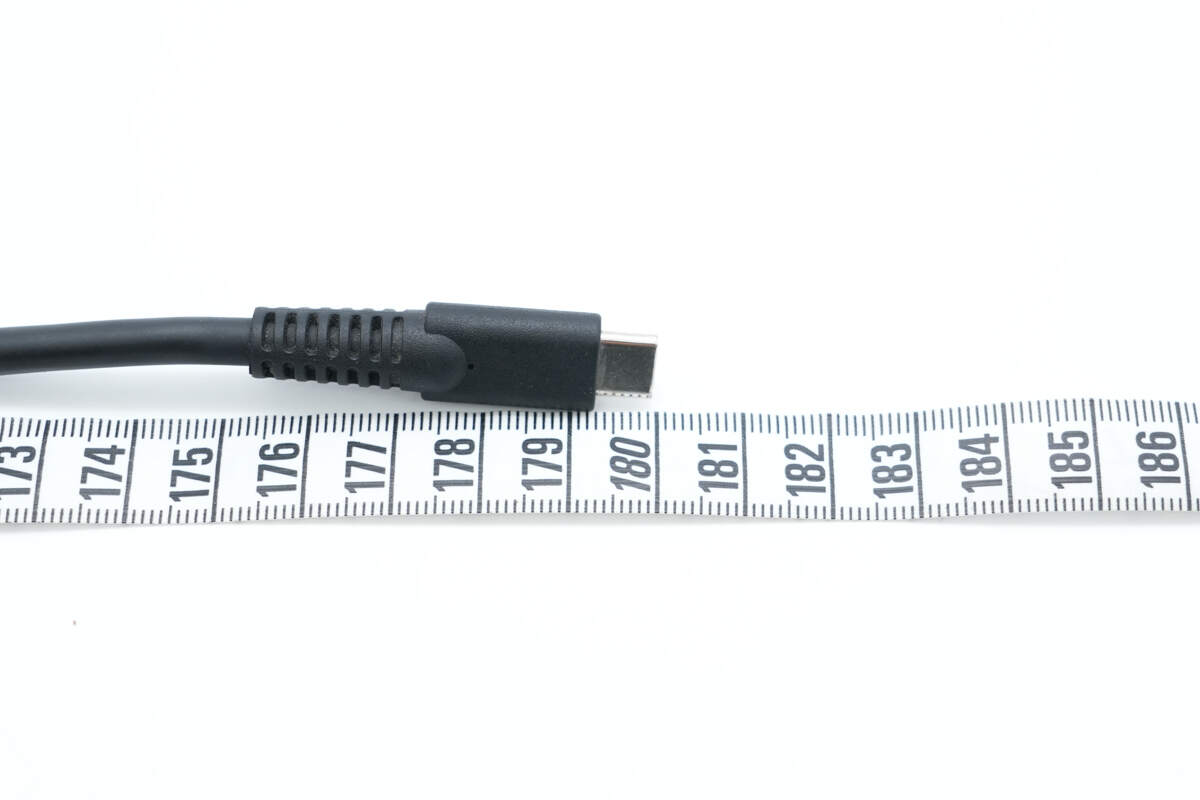

另外测得USB-C线长度约为1.8m。

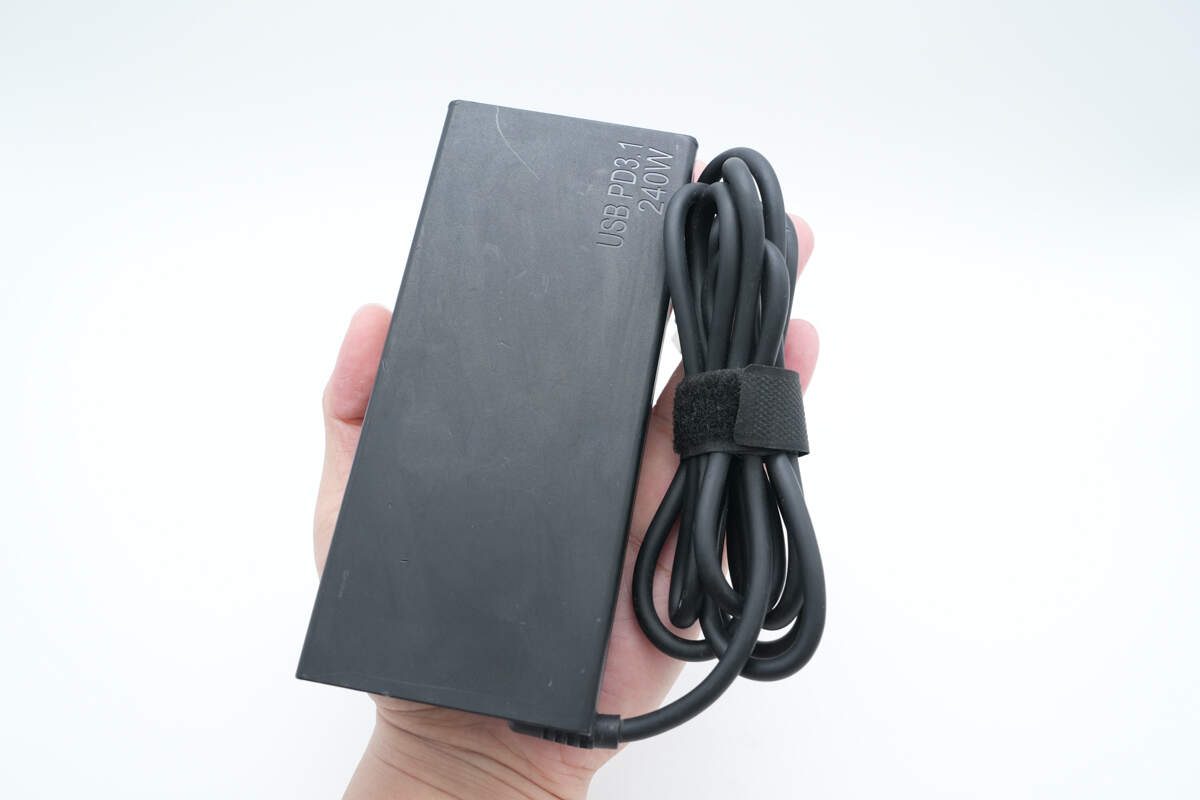

产品拿在手上的大小直观感受。

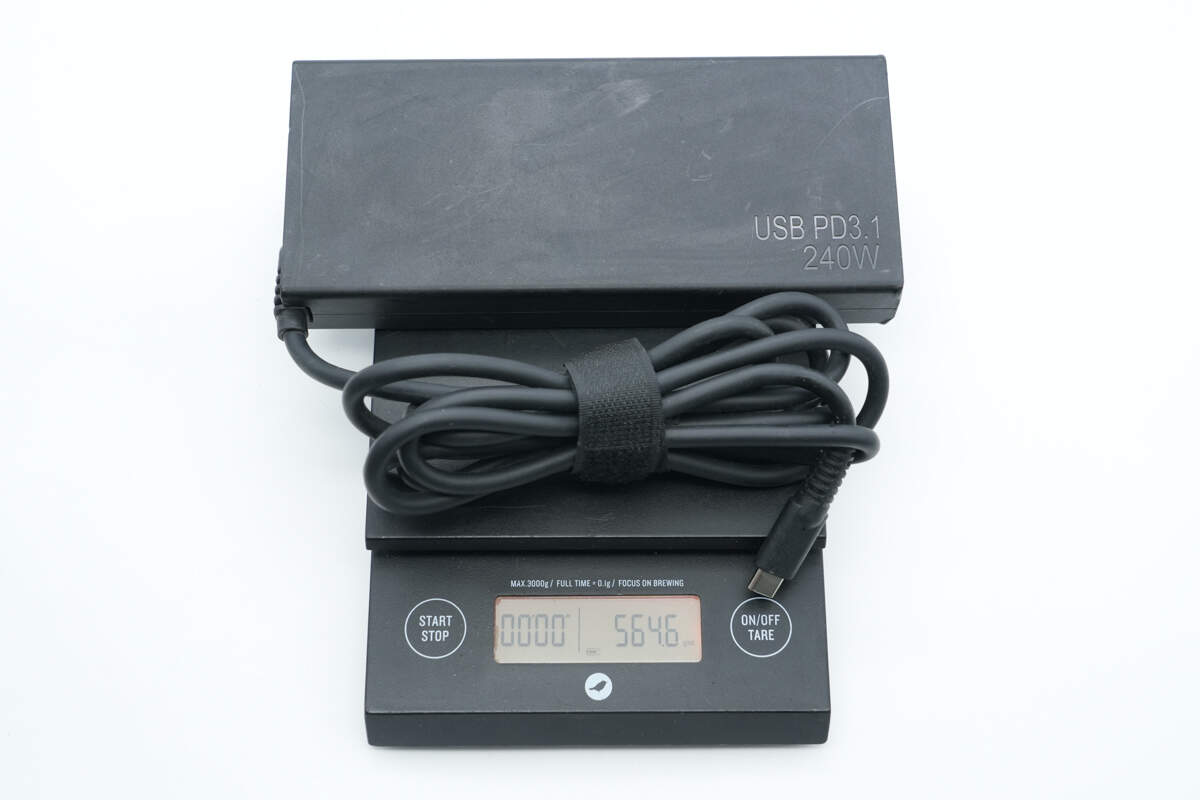

另外测得产品重量约为565g。

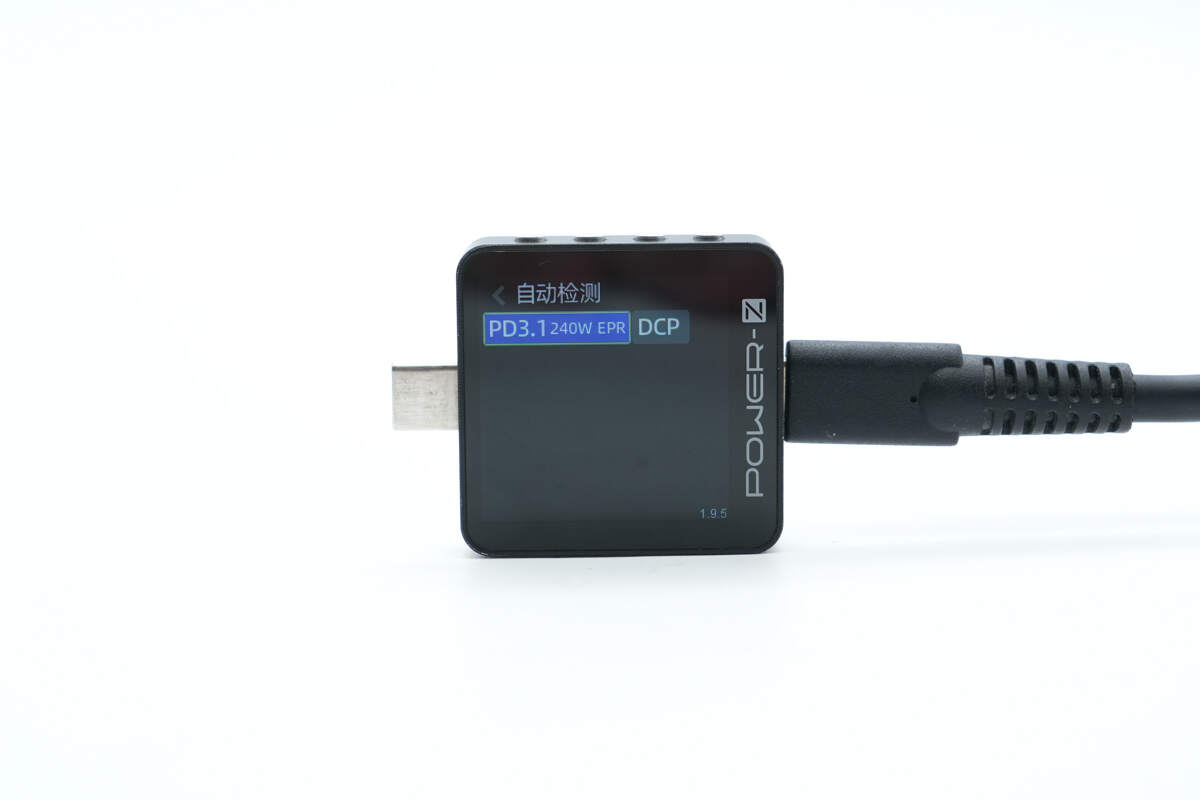

使用ChargerLAB POWER-Z KM003C测得USB-C线输出支持PD3.1、DCP充电协议。

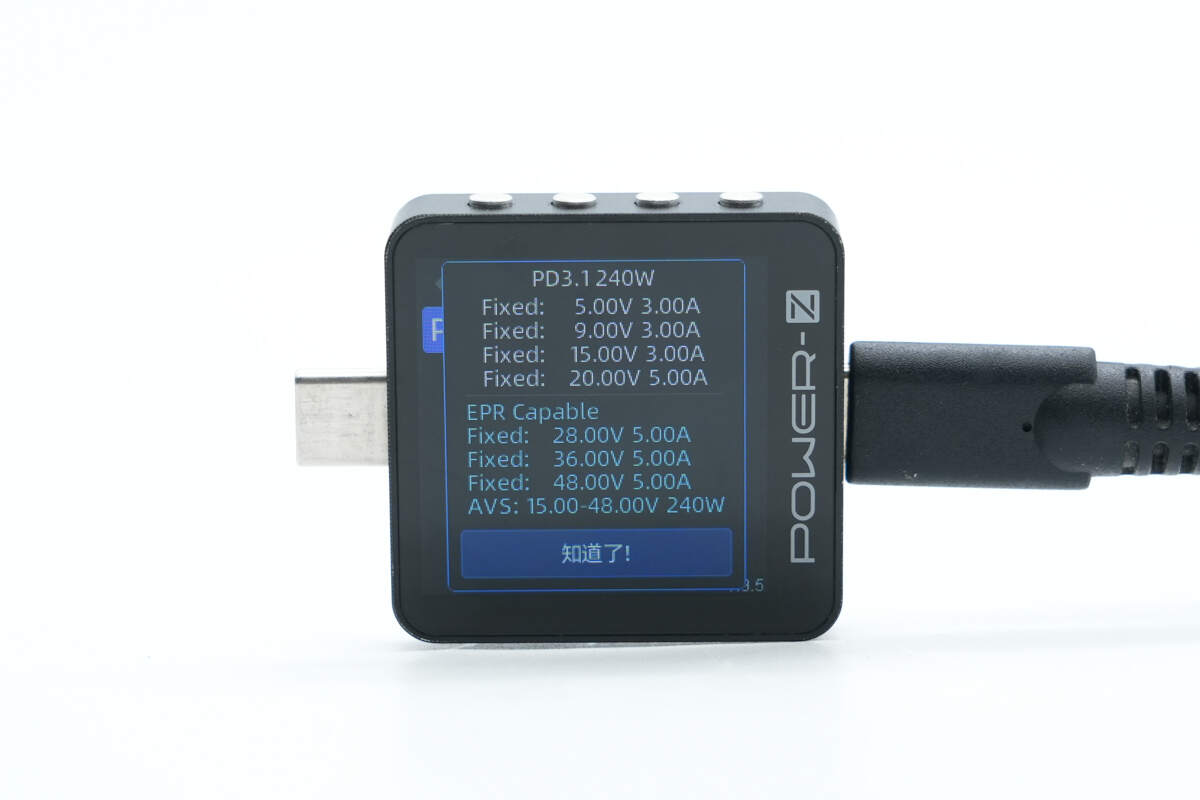

PDO报文显示还具备5V3A、9V3A、15V3A、20V5A、28V5A、36V5A、48V5A七组固定定压档位，以及15-48V 240W一组AVS电压档位。

台达240W电源适配器拆解

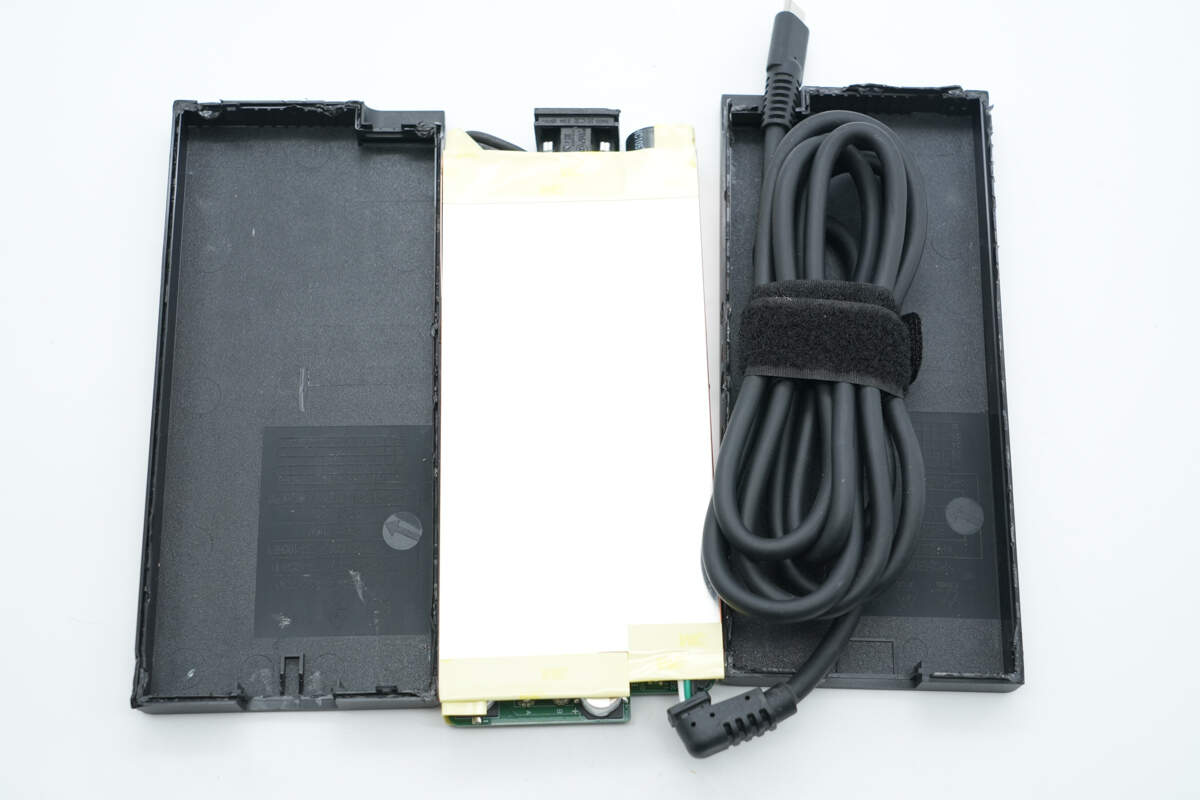

将电源适配器外壳拆开，壳体采用超声波焊接工艺封装。

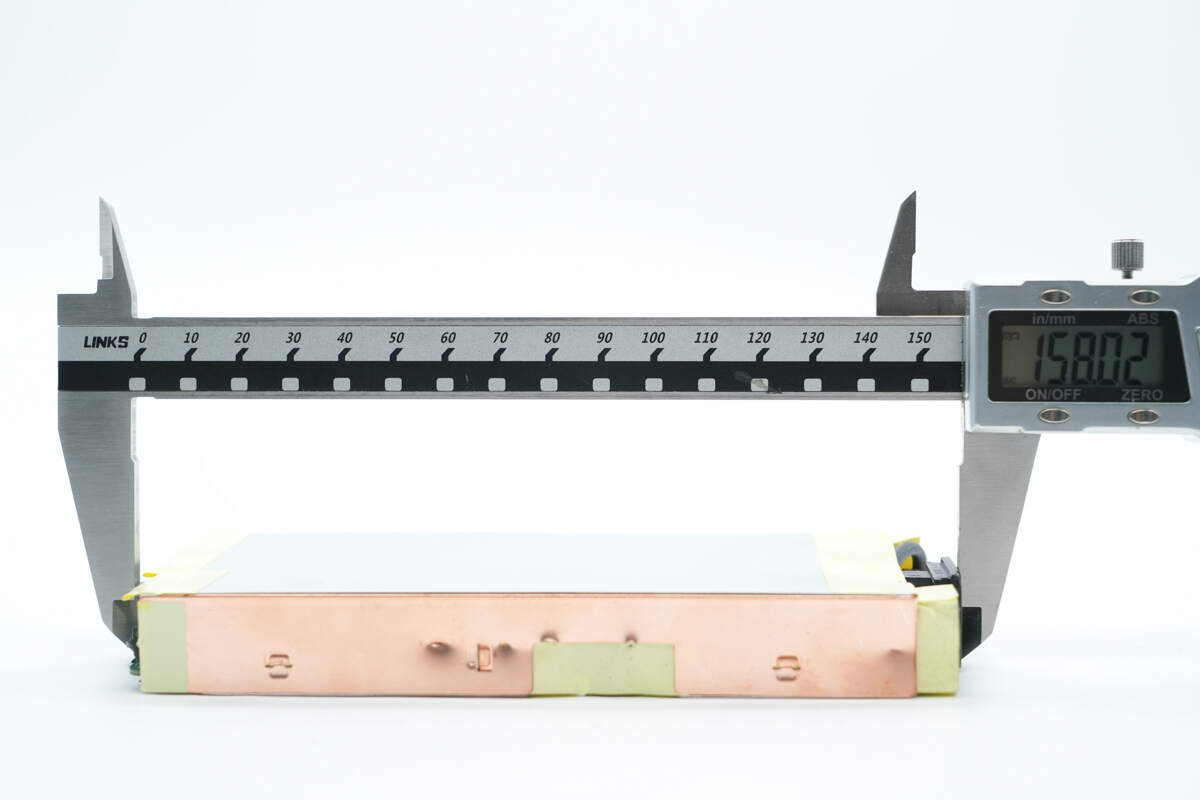

测得PCBA模块长度为158.02mm。

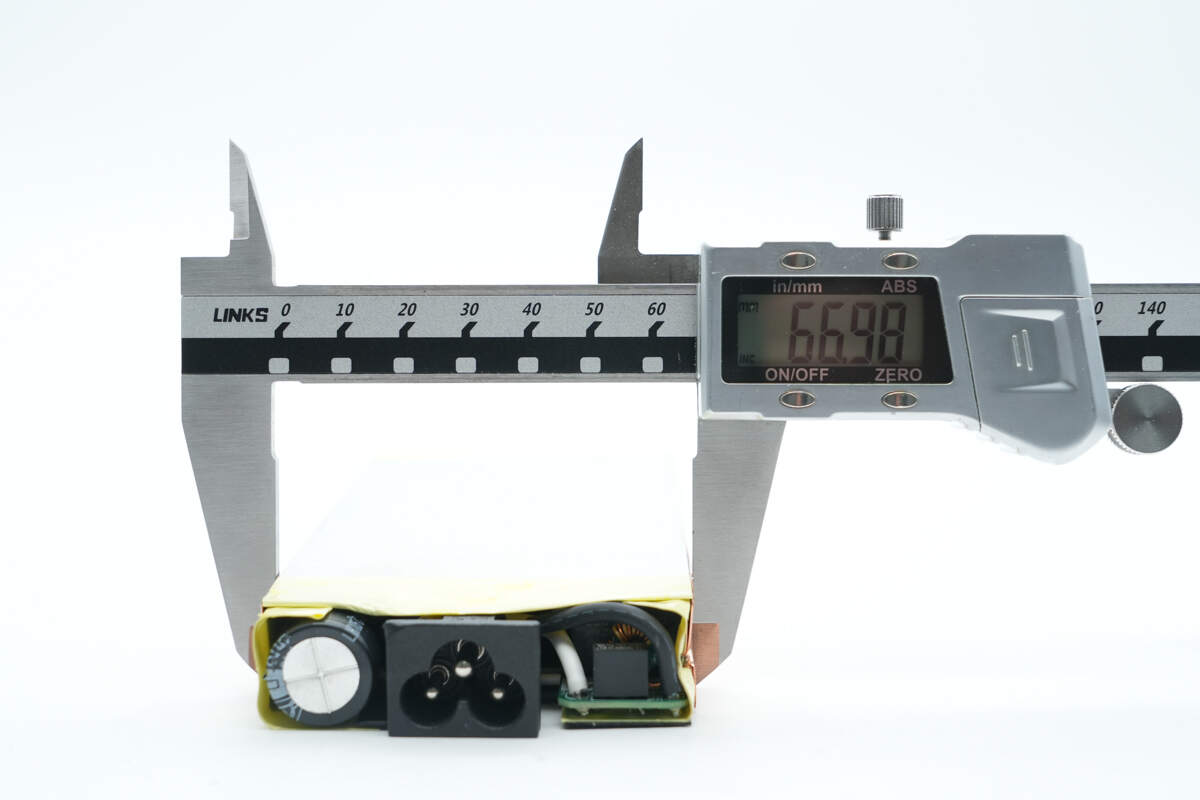

宽度为66.98mm。

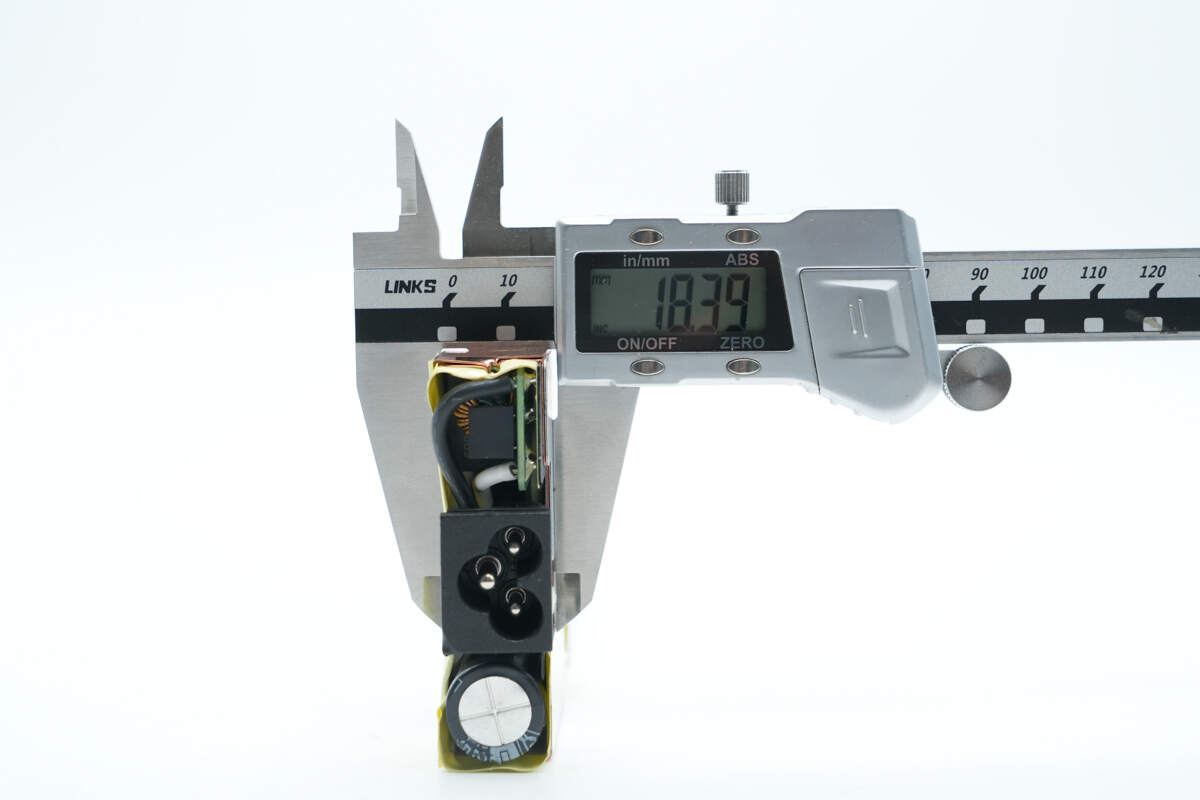

厚度为18.39mm。

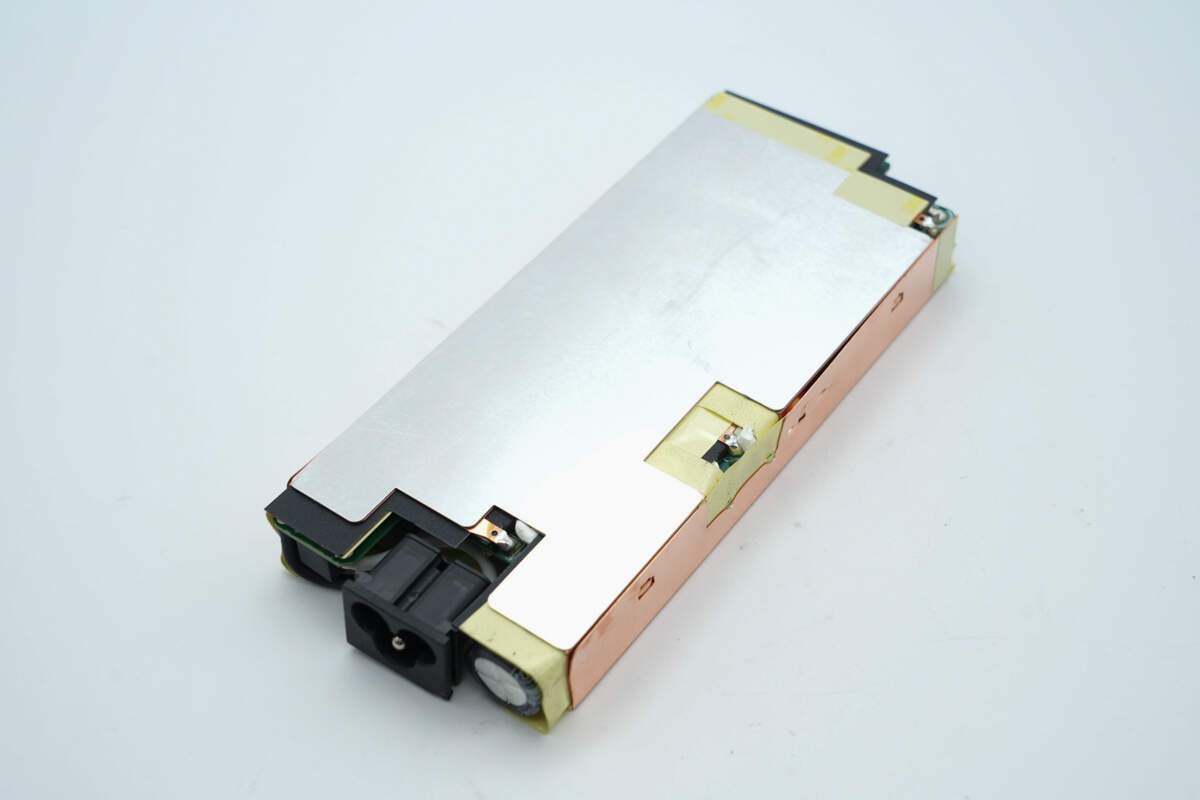

PCBA模块覆盖大型金属散热板，通过侧面卡扣以及与PCB板锡焊实现固定。

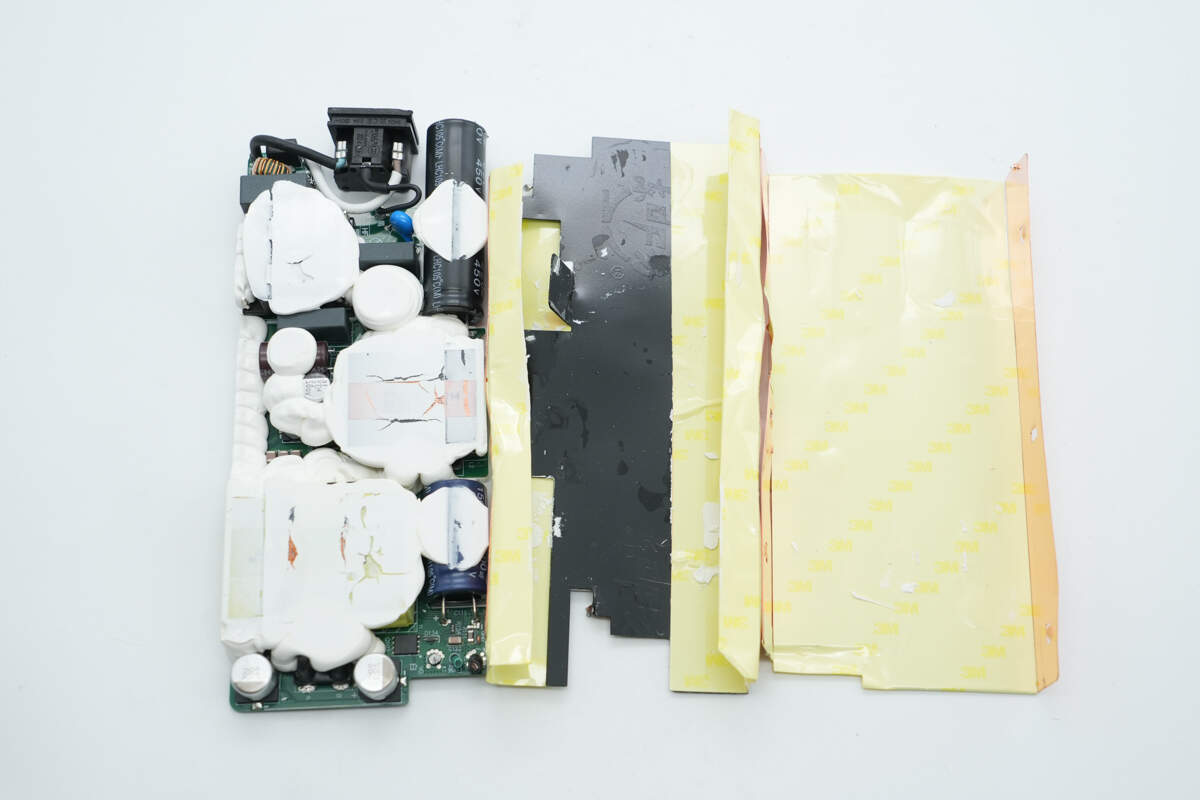

拆下散热板，内侧粘贴绝缘胶带以及麦拉片，PCBA模块正面电容、变压器等器件打白胶处理。

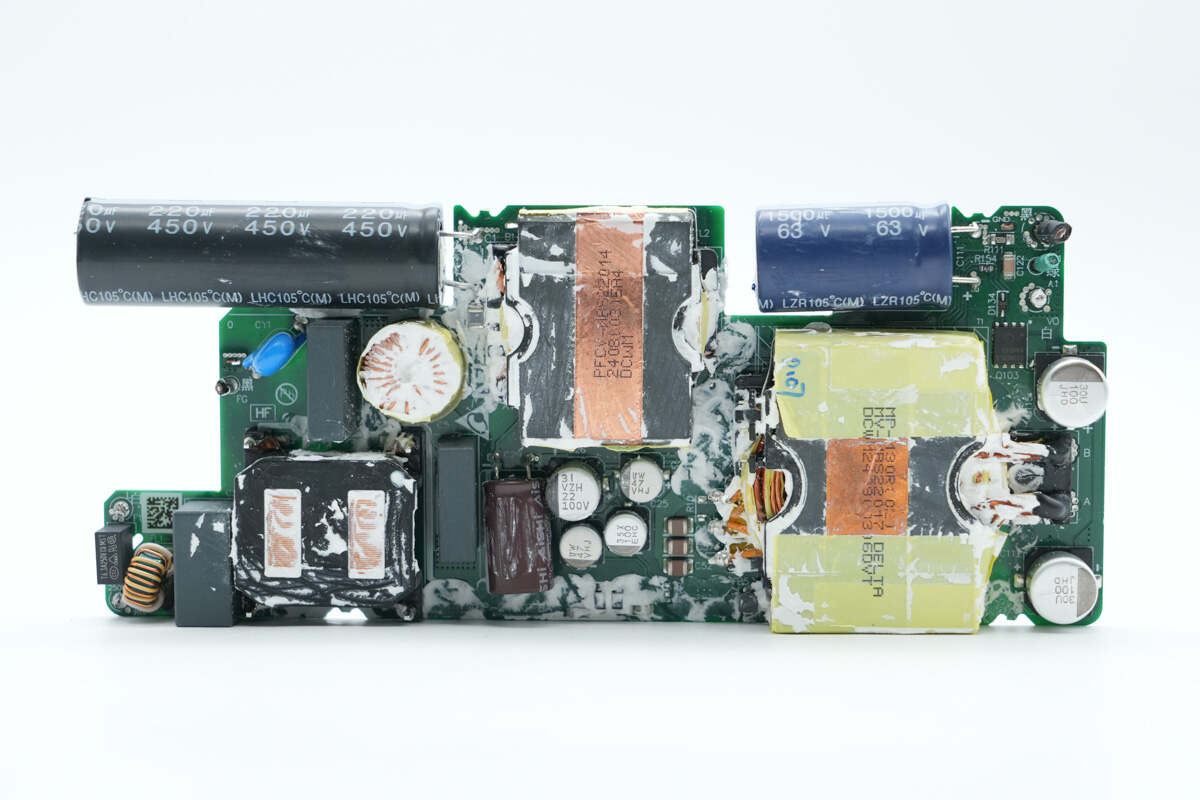

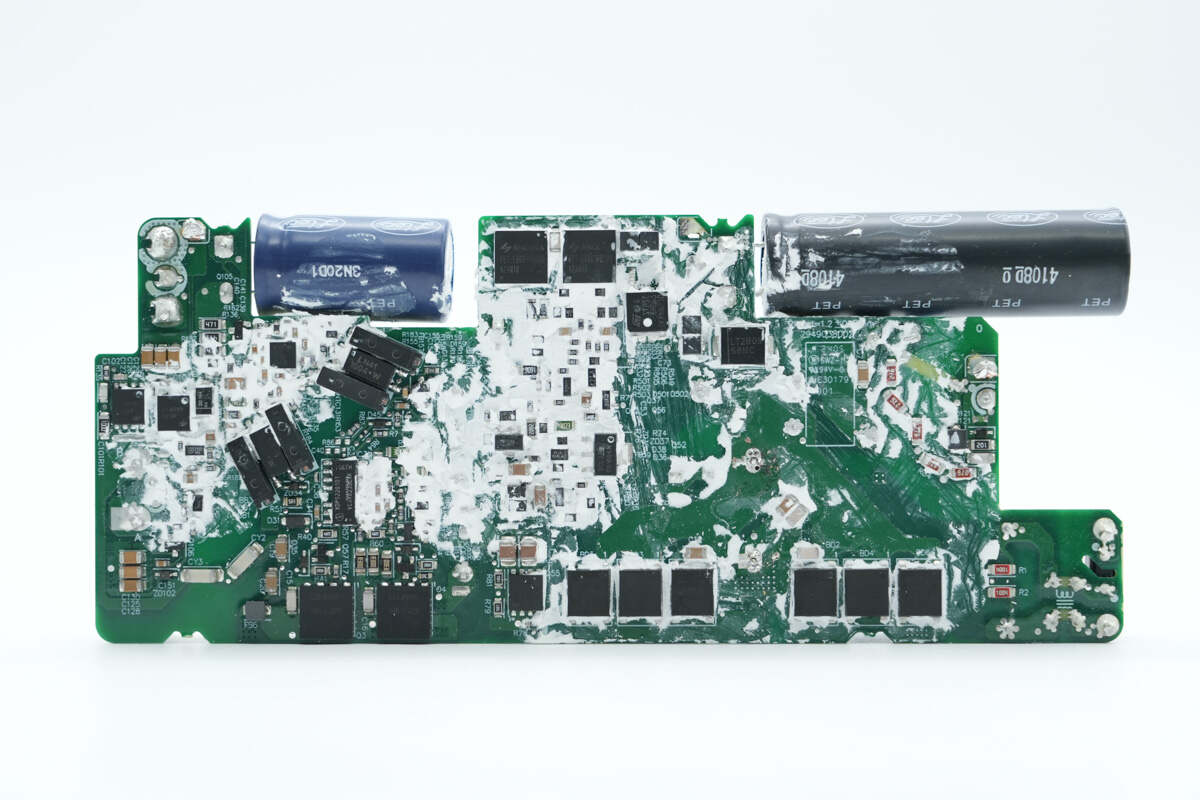

将白胶清理掉，主板正面设有延时保险丝、共模电感、高压滤波电解电容、PFC升压电感、变压器等器件。

背面设有整流桥、主控芯片、PFC开关管、初级开关管、同步整流控制器、同步整流管、协议芯片等器件。

PCBA模块前端设有延时保险丝、两级共模电感、安规X2电容、蓝色Y电容、滤波电容以及高压滤波电解电容。

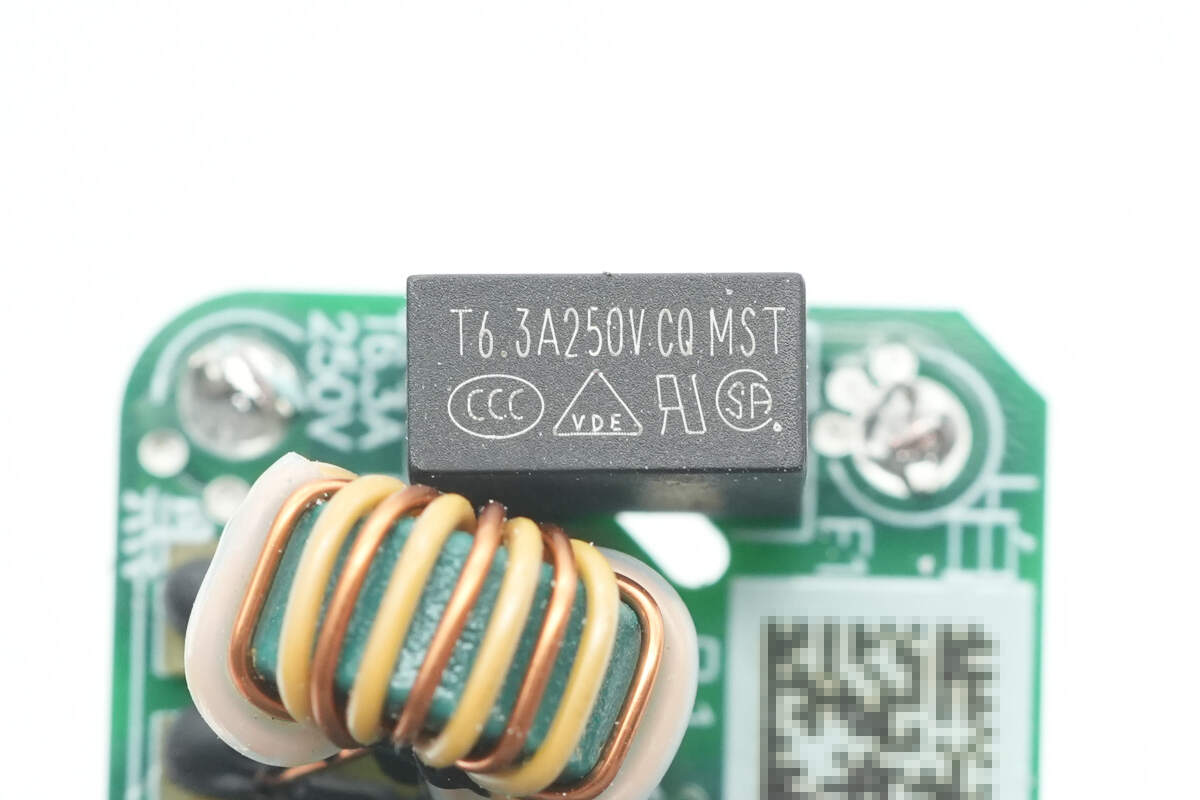

延时保险丝规格为6.3A 250V。

共模电感双线绕制，用于滤除EMI干扰。

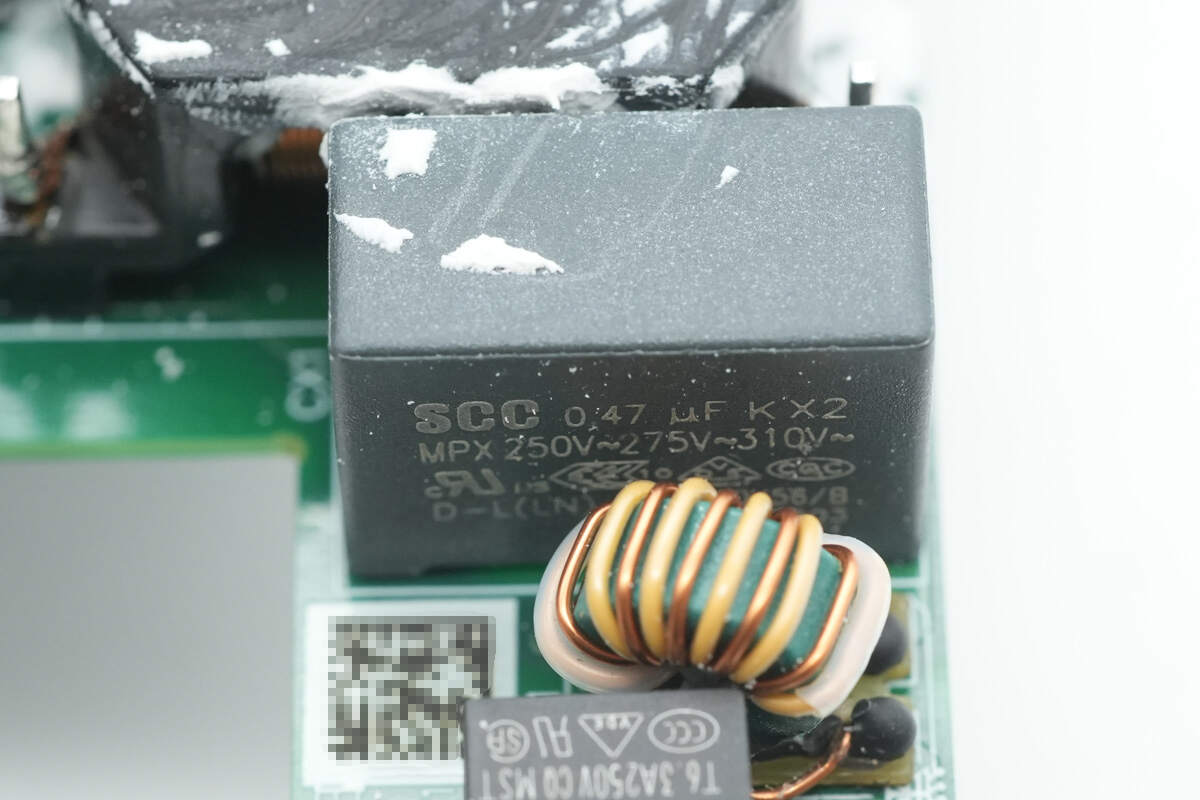

安规X2电容来自SCC实全电子，规格为0.47μF。

二级共模电感特写。

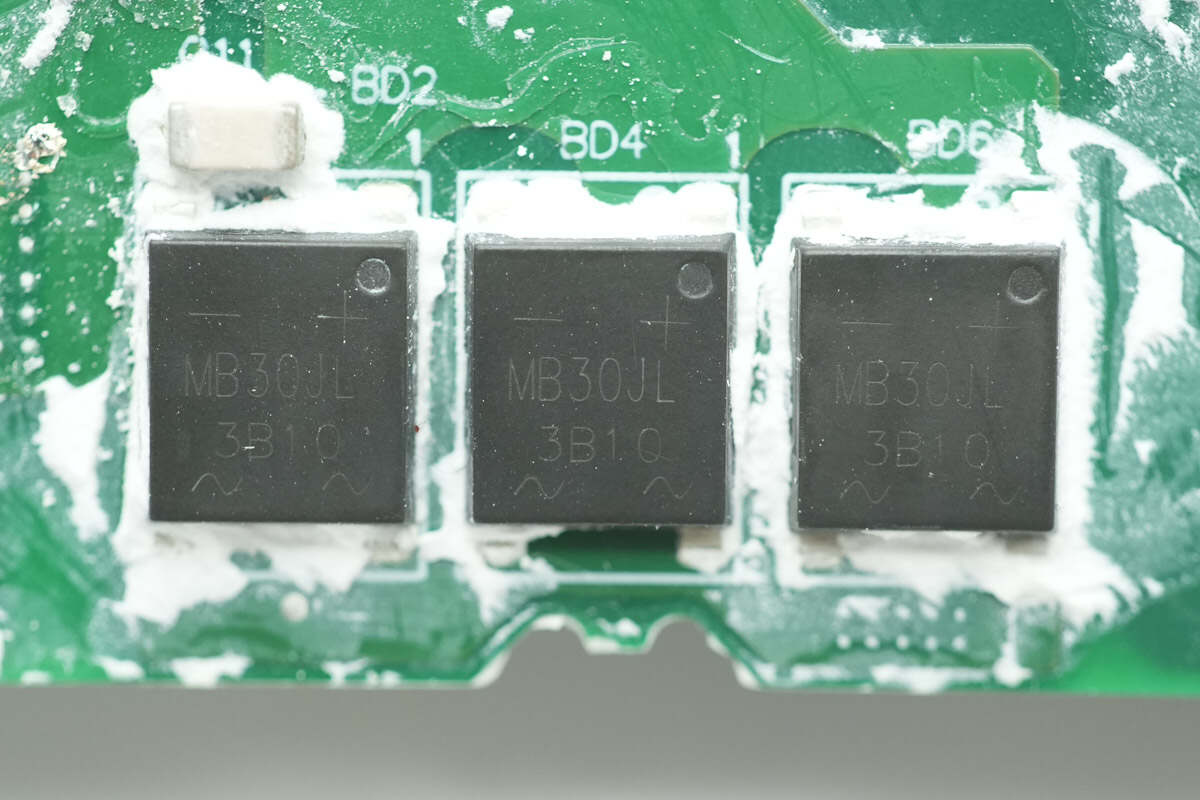

三颗丝印MB30JL整流桥特写，额定电流3A。

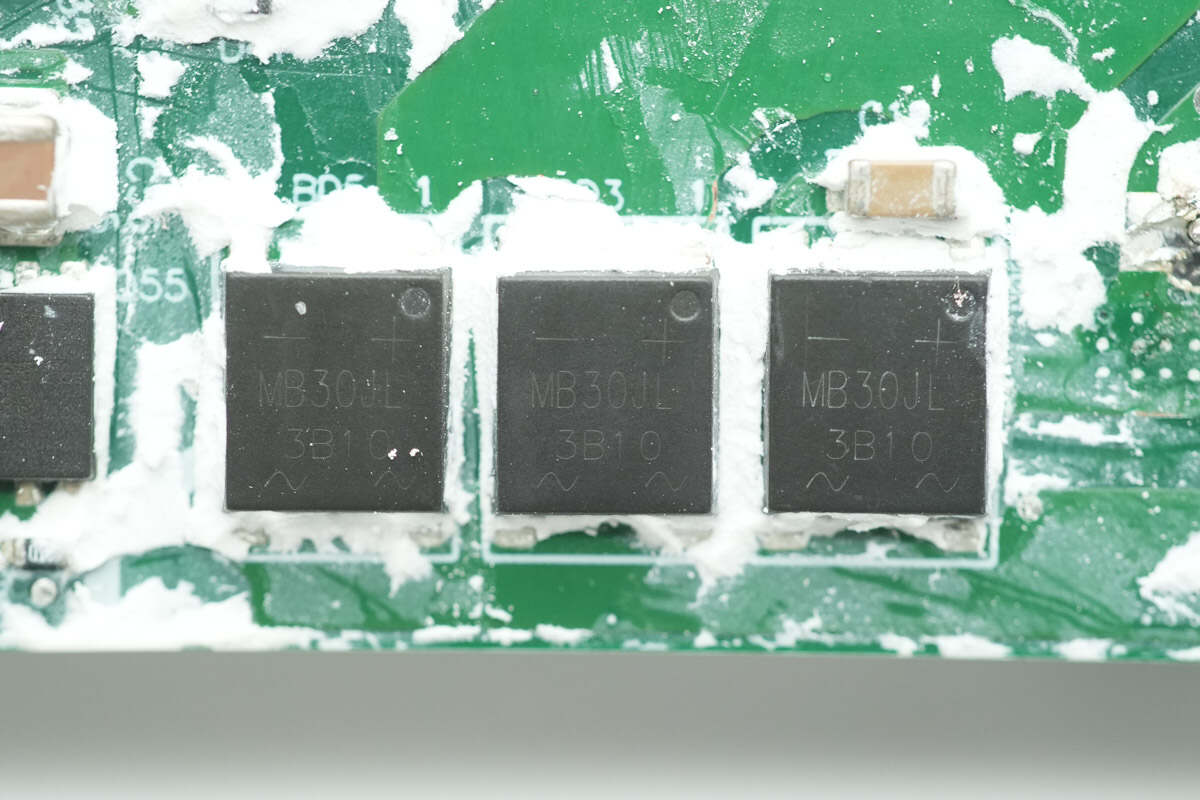

另外三颗整流桥特写，料号相同。

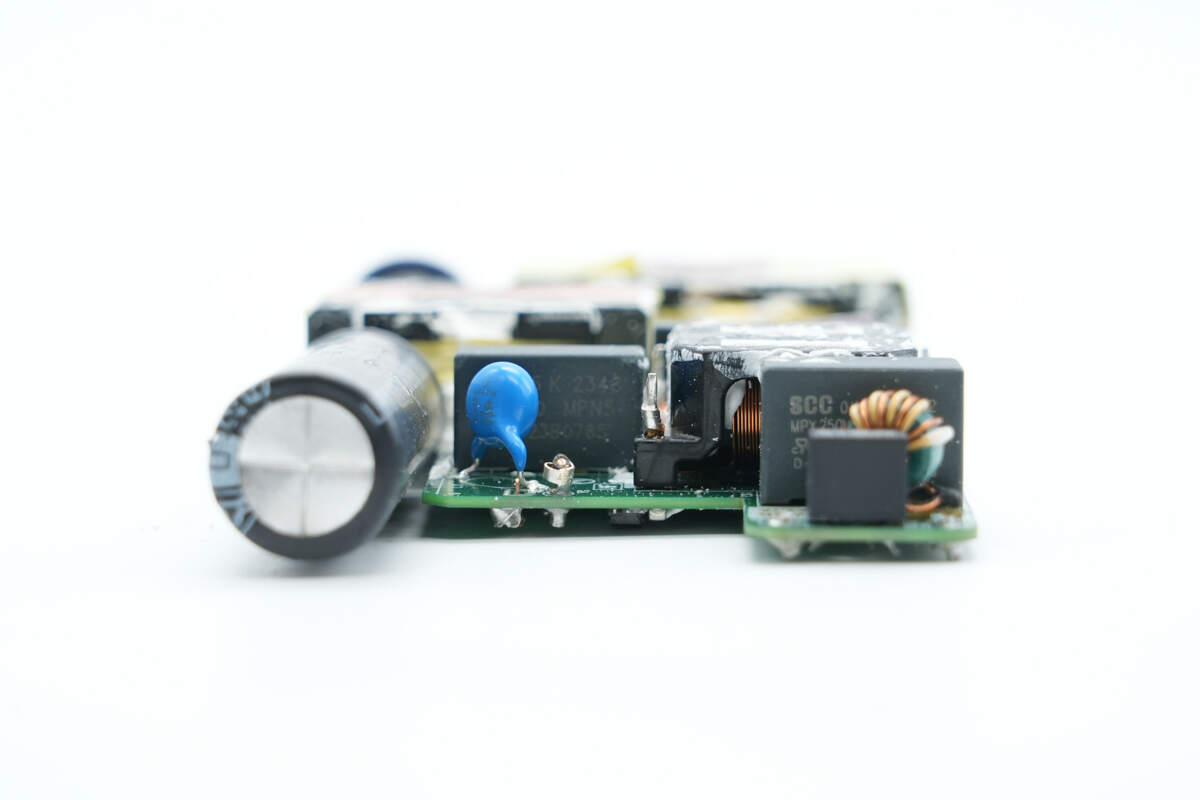

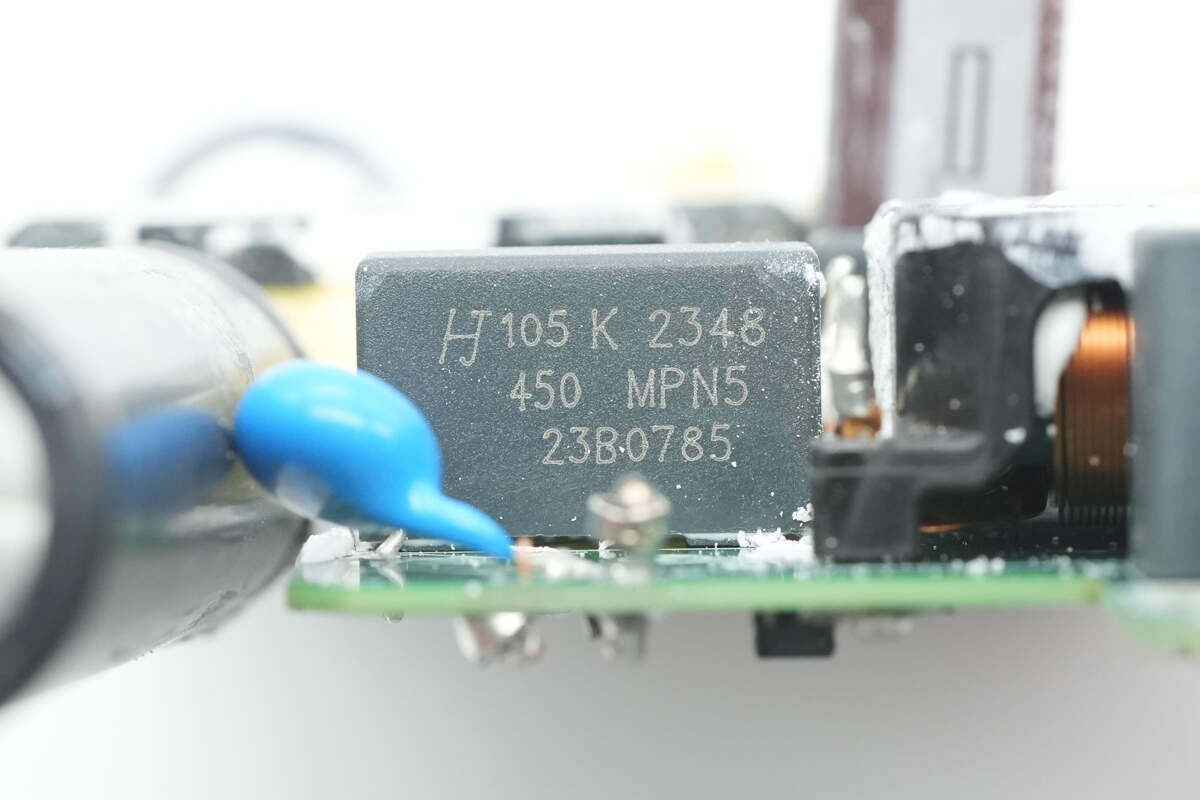

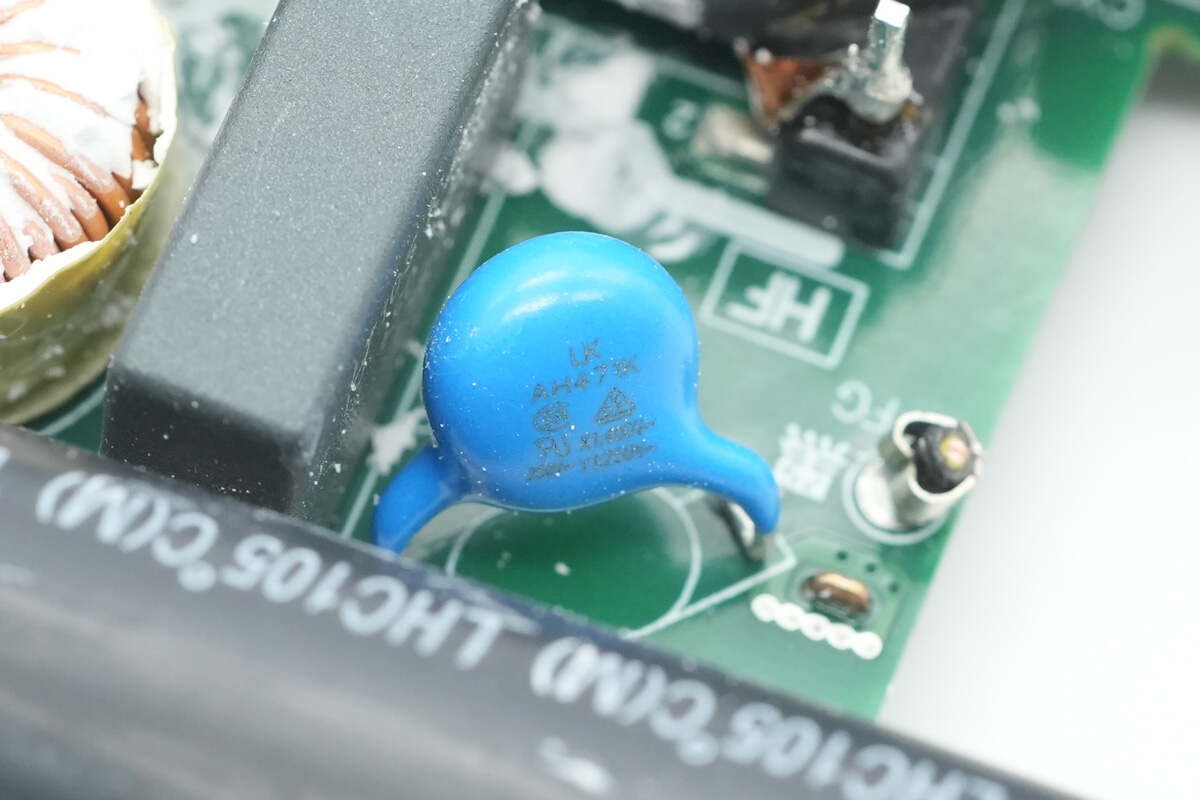

蓝色Y电容特写。

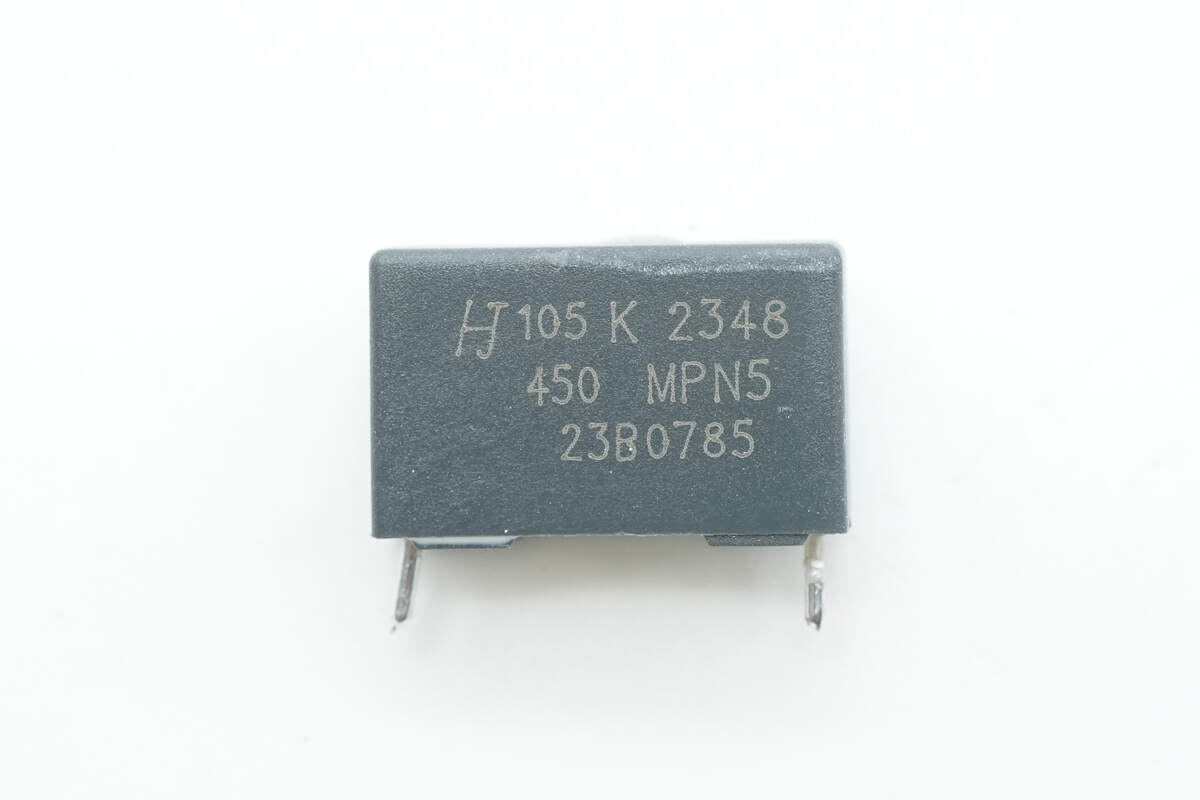

滤波电容来自华容，规格为1μF 450V。

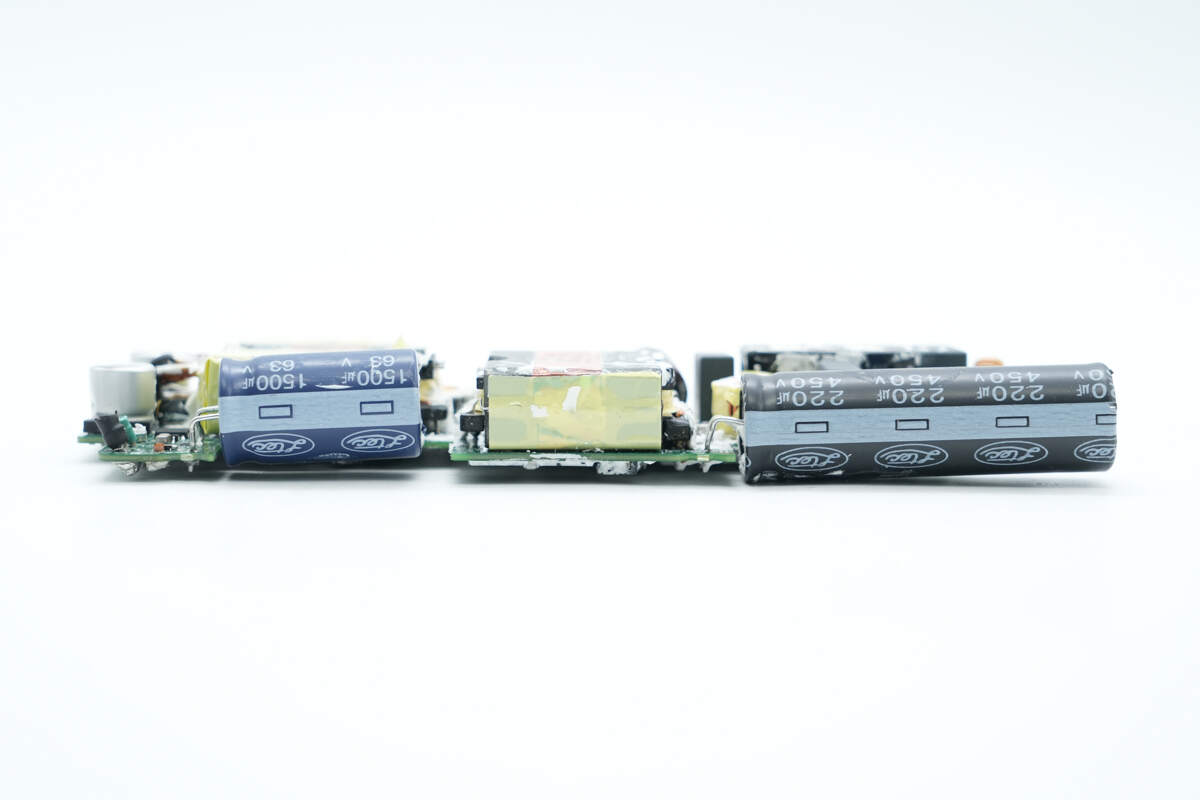

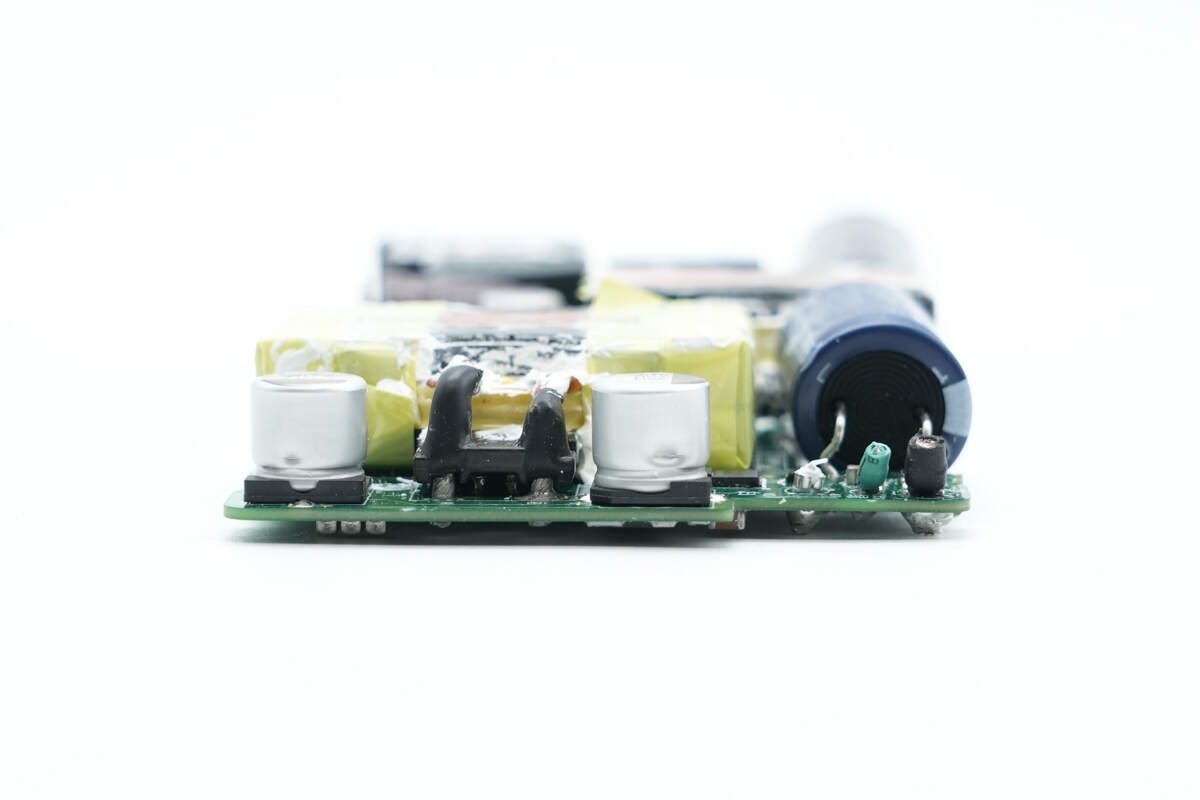

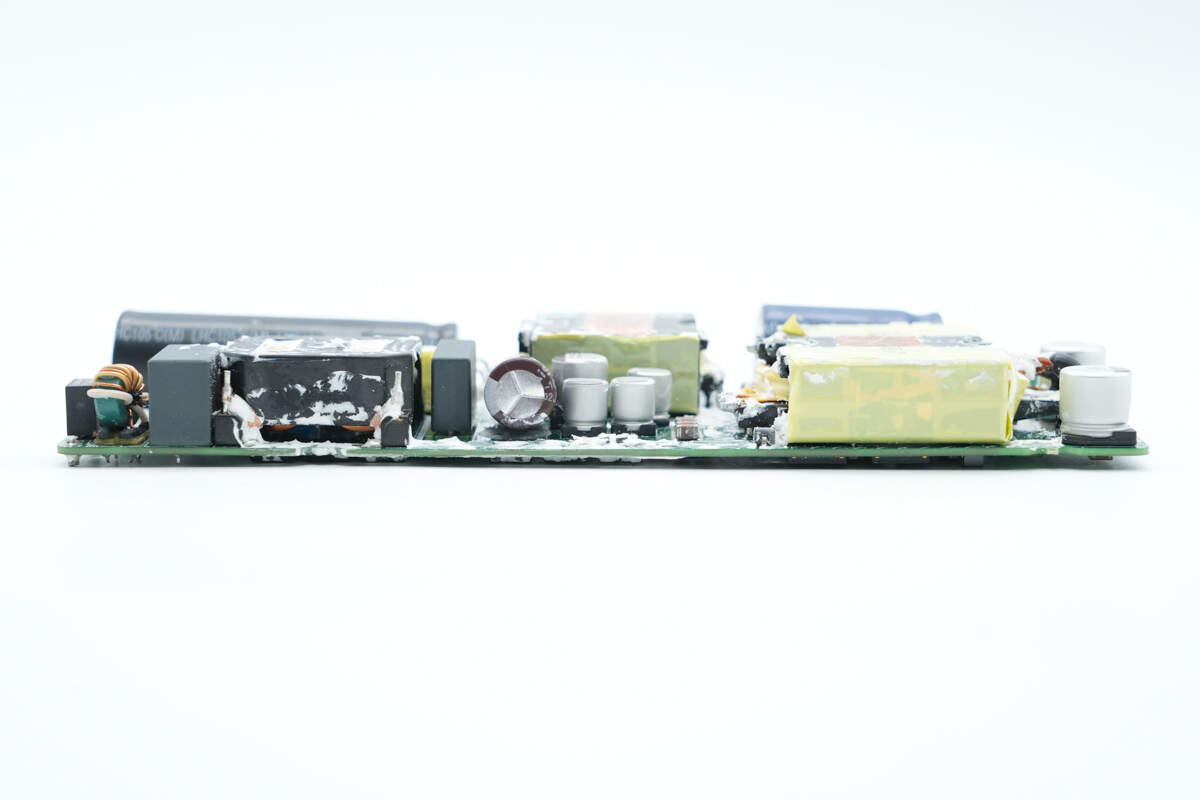

侧面中心区域设有滤波电感、滤波电容、主控芯片供电电容、变压器等器件。

另一侧设有PFC升压电感和输出滤波电容。

滤波电感包裹胶带处理。

另一颗滤波电容料号相同。

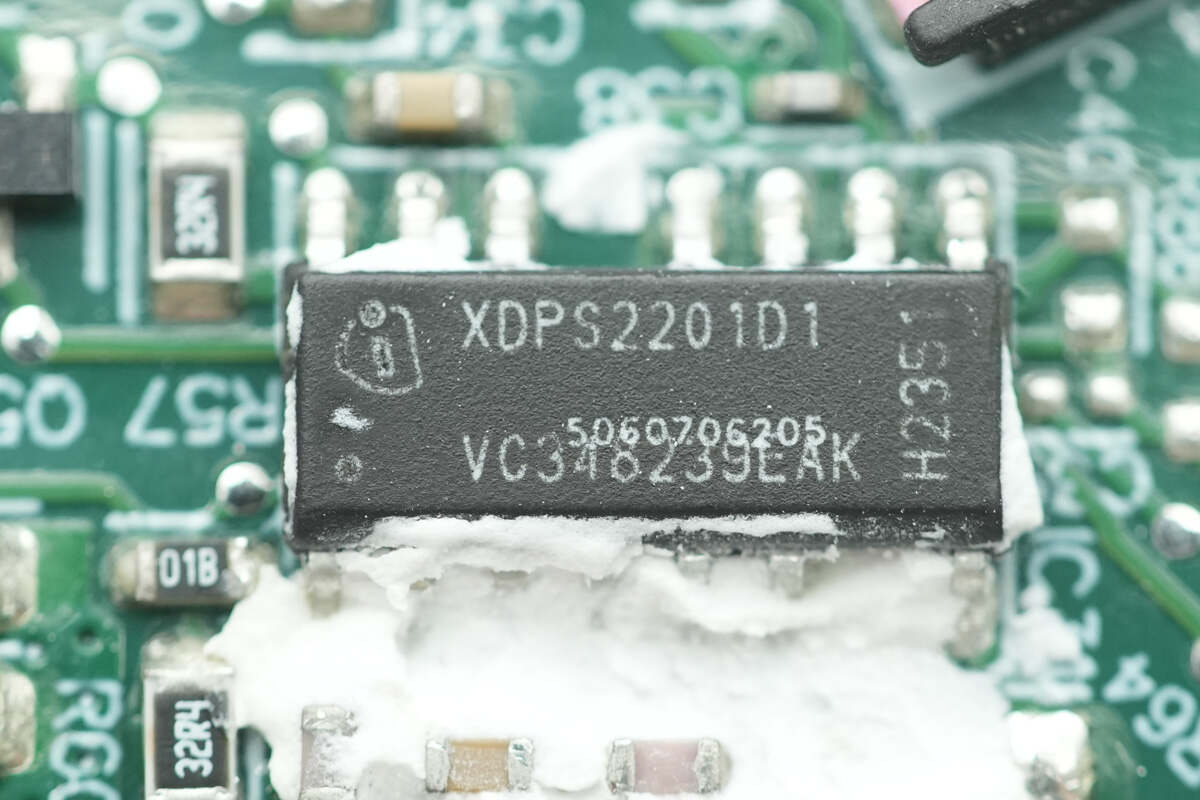

初级控制器来自英飞凌，丝印XDPS2201D1，是一颗数字混合反激控制器，内置PFC和LLC控制器，集成600V高压启动电路和高低侧MOS驱动。采用峰值电流模式控制，用于快速的负载响应。基于输出电流水平自动切换到突发模式运行，支持初级侧过电压保护，待机功耗＜75mW，可通过单引脚UART界面配置参数，采用DSO-14封装，外围元件精简。

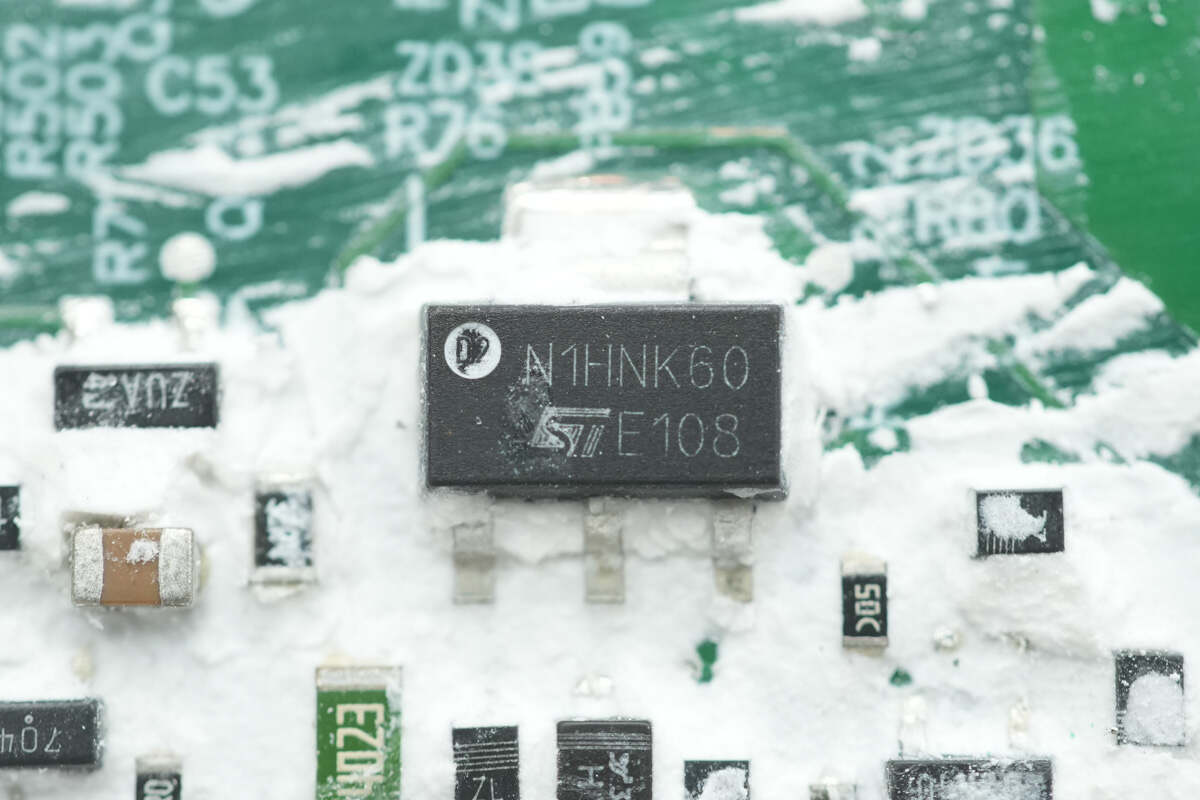

为主控芯片供电的开关管来自意法半导体，型号STN1HNK60，耐压600V，导阻8.5Ω，采用SOT-223封装。

滤波电容来自AiSHi艾华，规格为250V33μF。

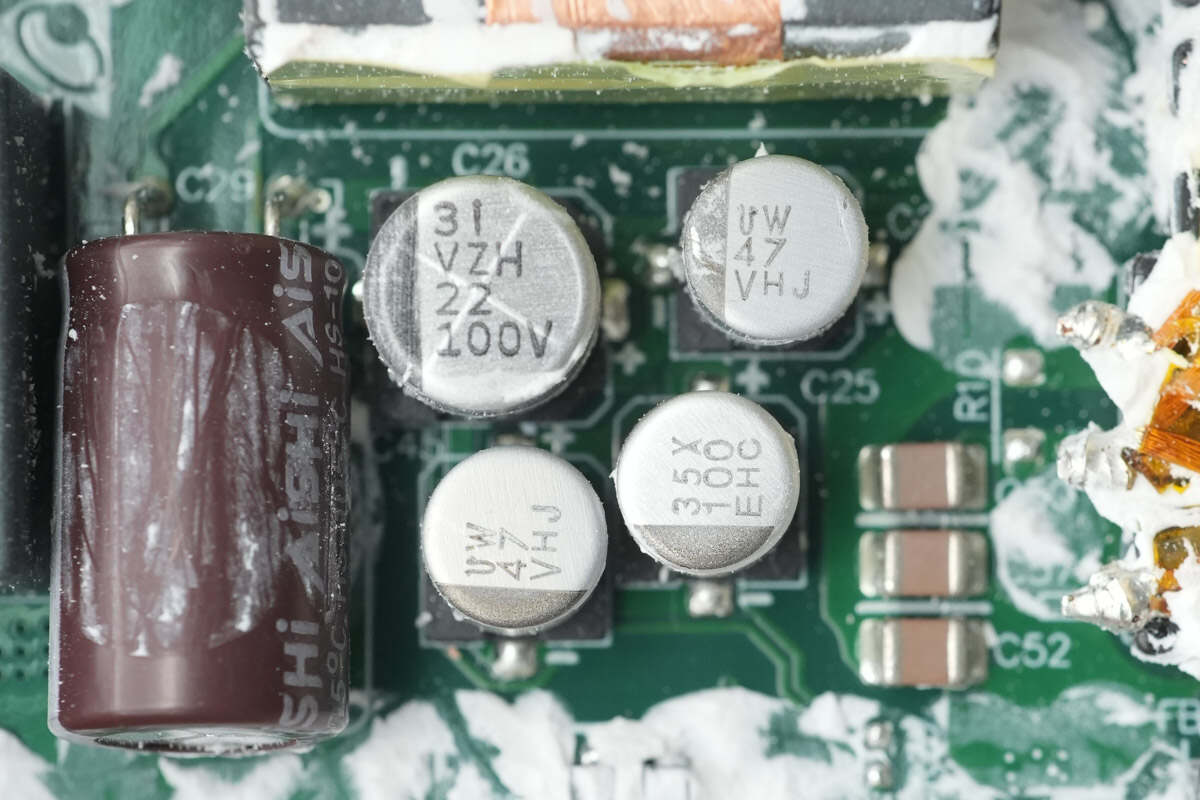

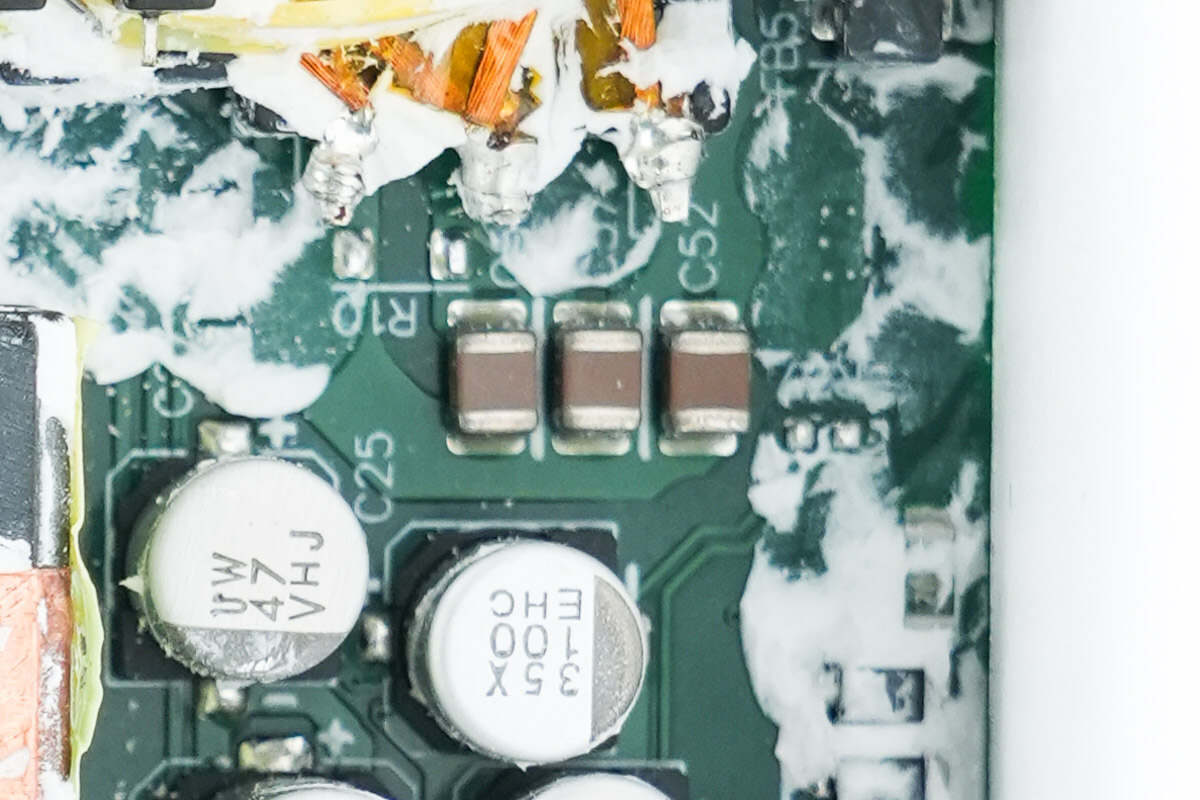

为主控芯片供电的四颗滤波电容特写，左上一颗来自立隆，规格为22μF100V。剩余三颗来自贵弥功，右下一颗规格为100μF25V，其余两颗规格为47μF35V。

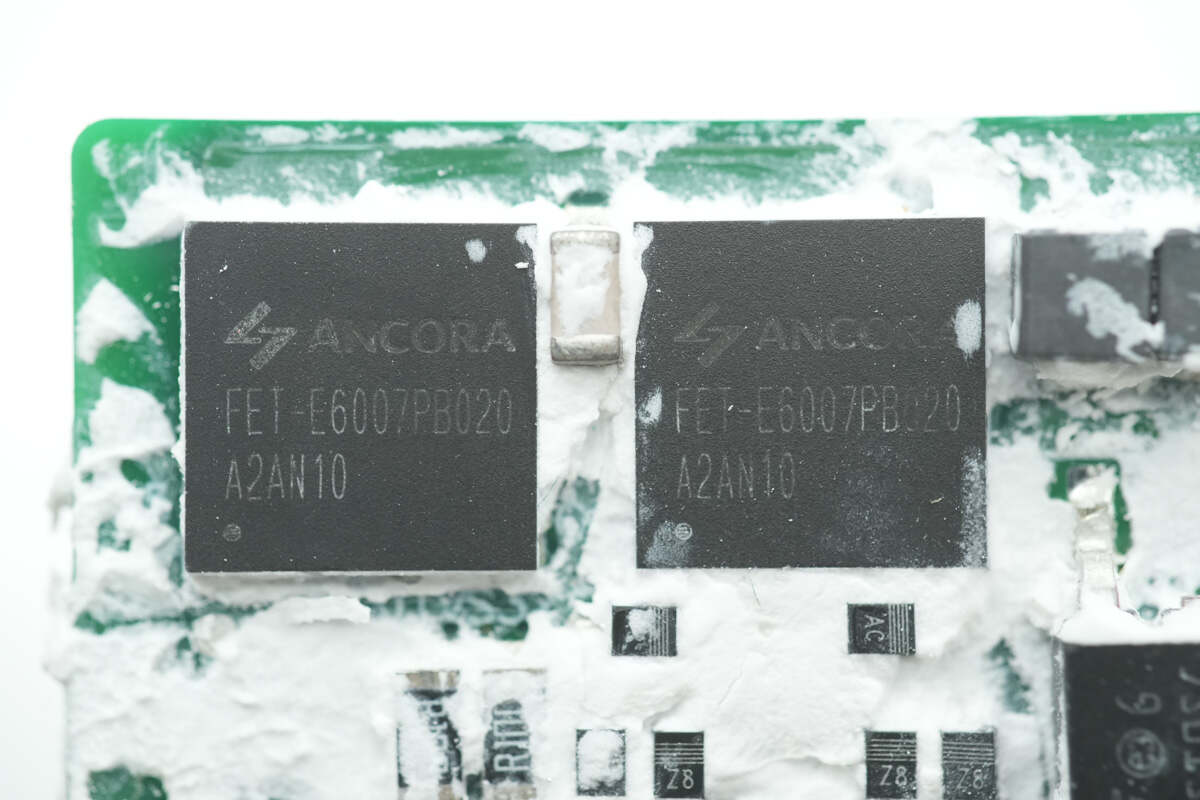

PFC开关管来自ANCORA碇基半导体，型号FET-E6007PB020，为增强型氮化镓开关管，耐压650V，导阻65mΩ，采用PDFN8*8封装。

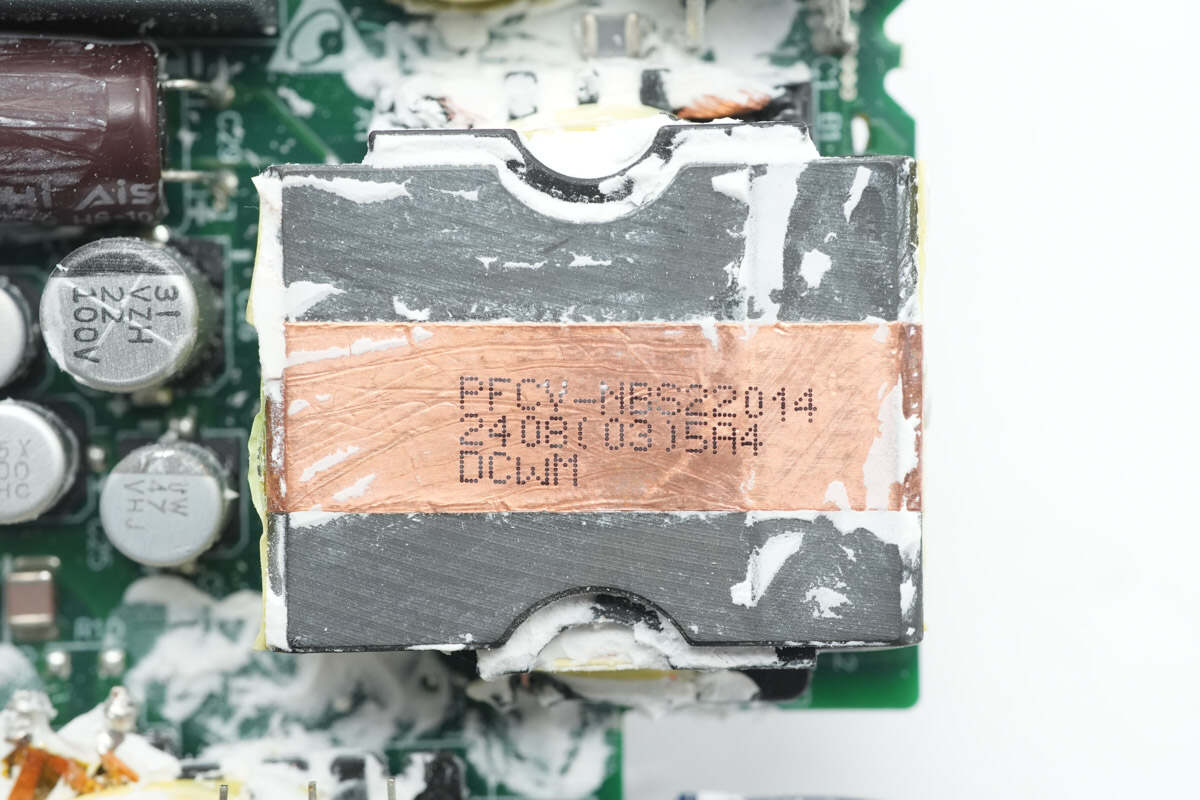

PFC升压电感特写。

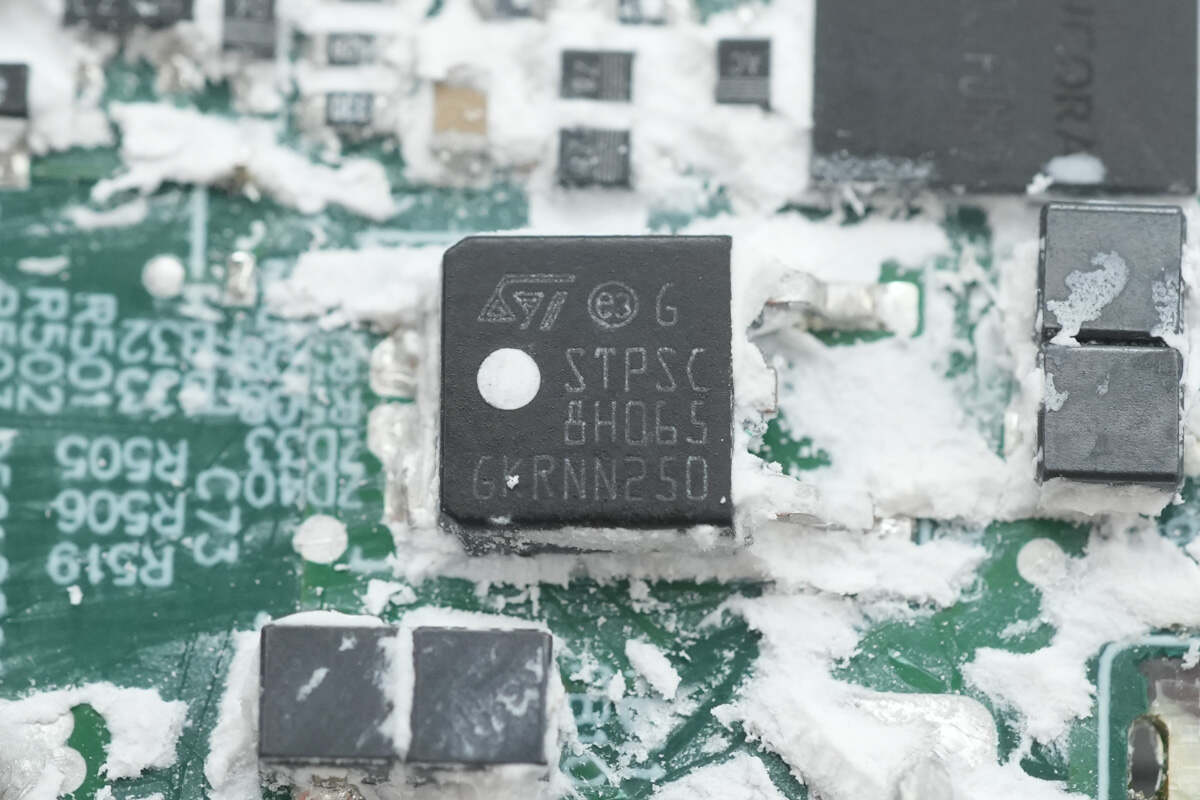

PFC整流管来自意法半导体，型号STPSC8H065D，这是一颗650V、8A高浪涌碳化硅功率肖特基二极管，采用DPAK封装。

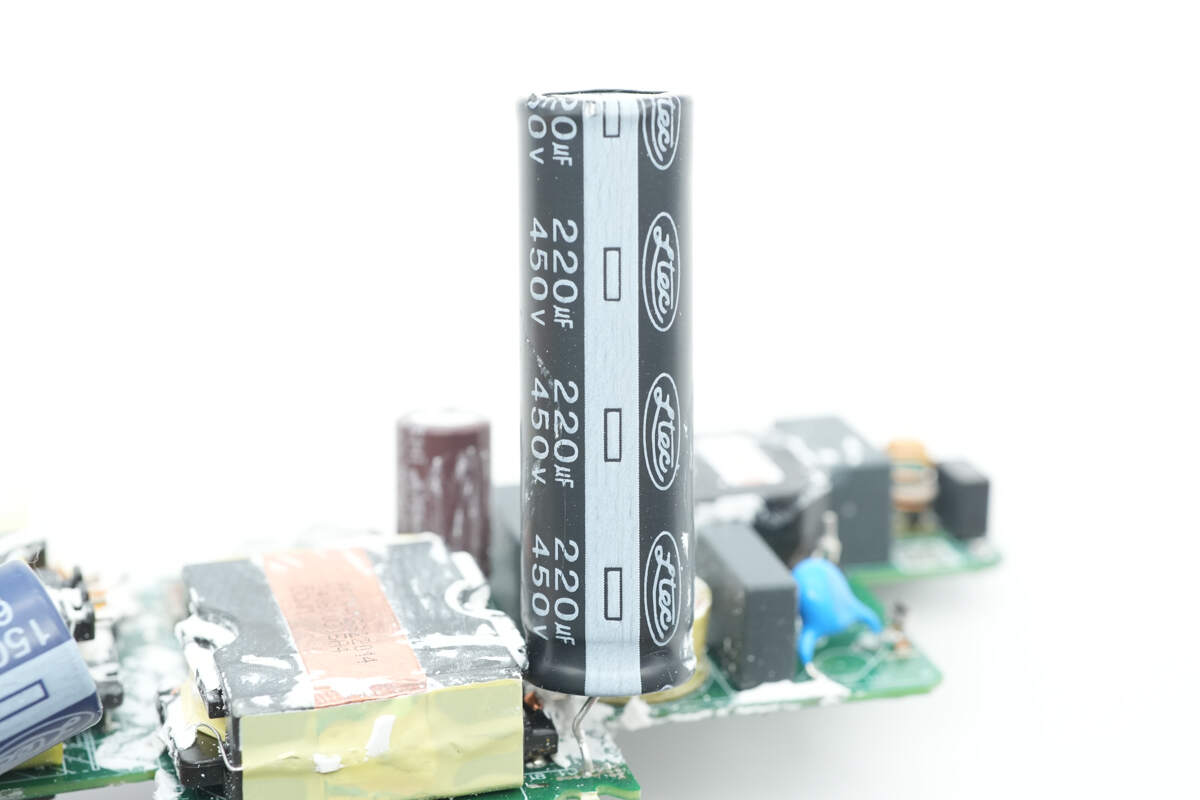

高压滤波电解电容来自LTEC辉城，规格为450V220μF。

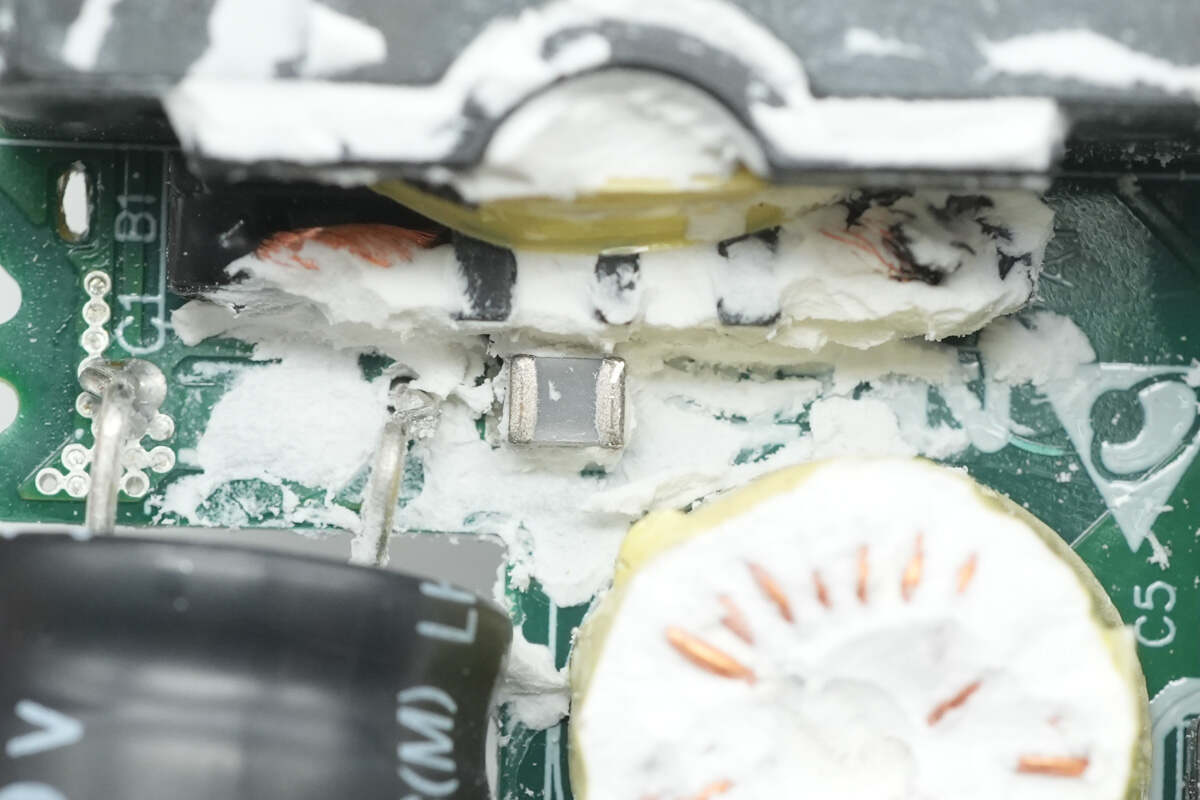

贴片NPO滤波电容特写。

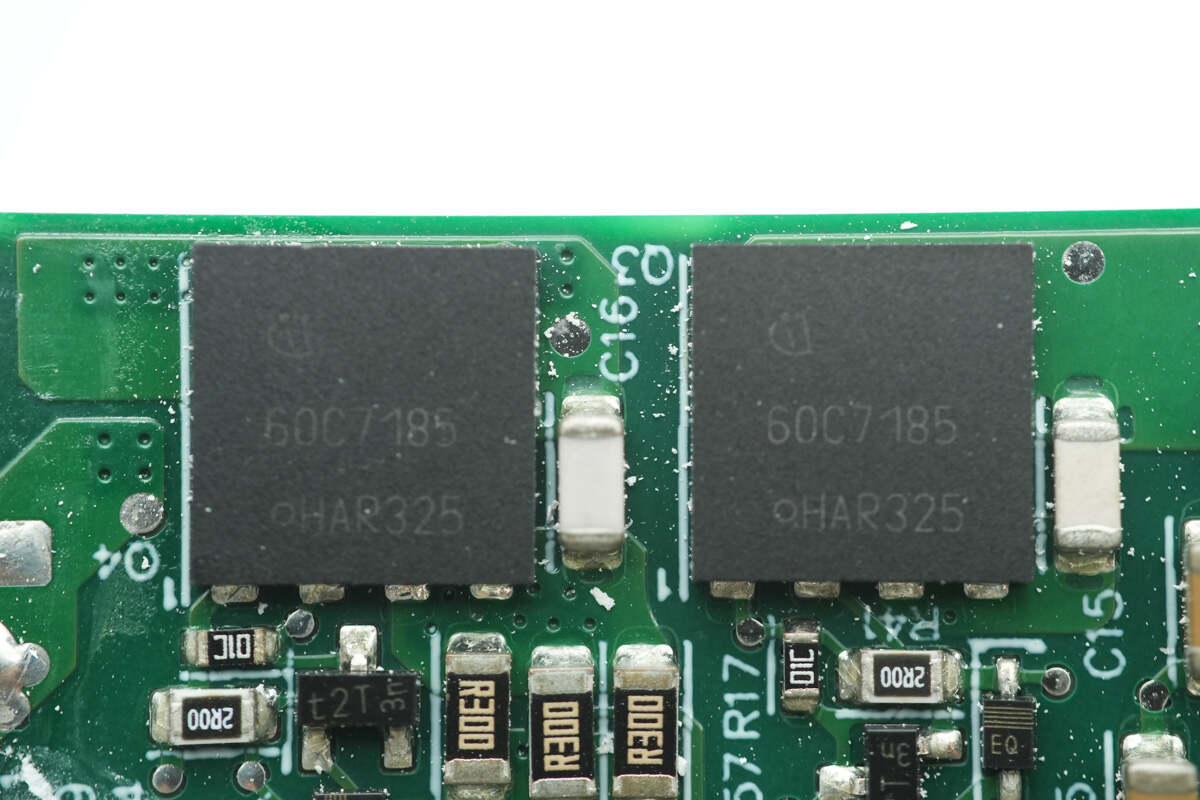

初级开关管来自英飞凌，丝印60C7185，型号IPL60R185C7，NMOS，耐压650V，导阻185mΩ，采用ThinPAK 8*8封装。

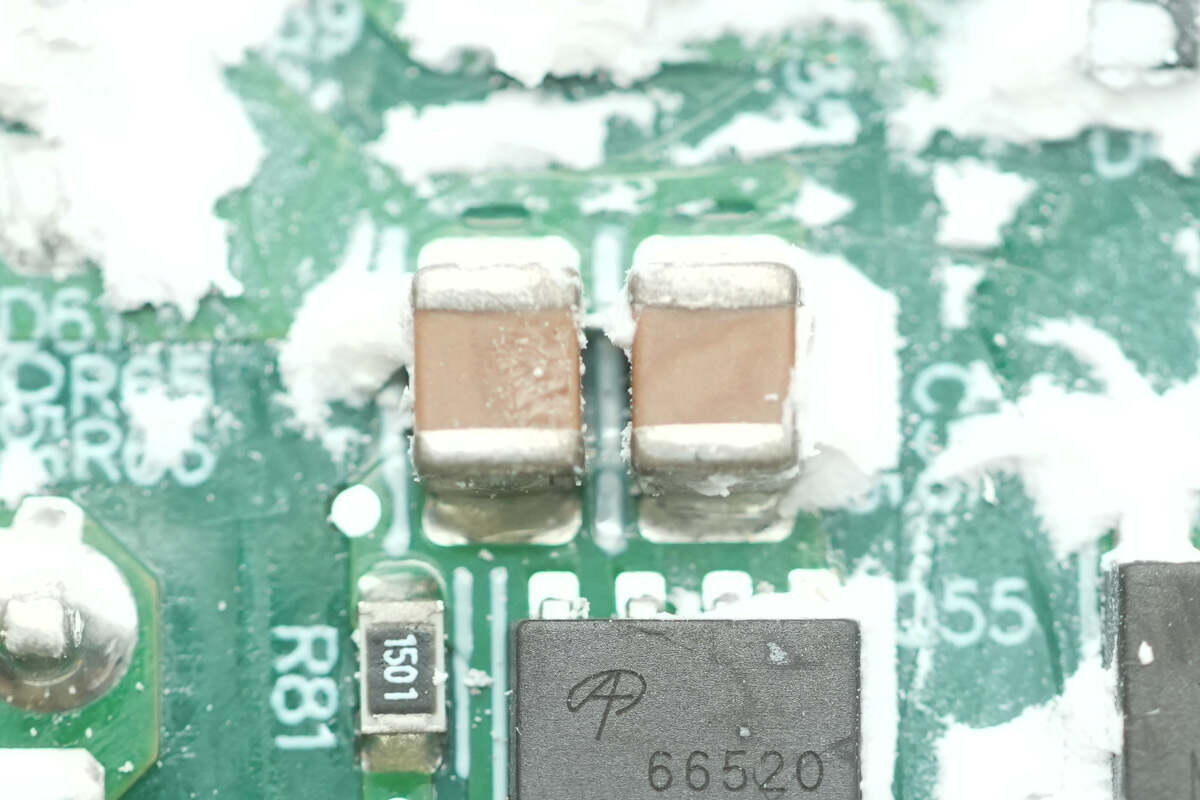

三颗并联的谐振电容特写。

另一面还设有两颗谐振电容。

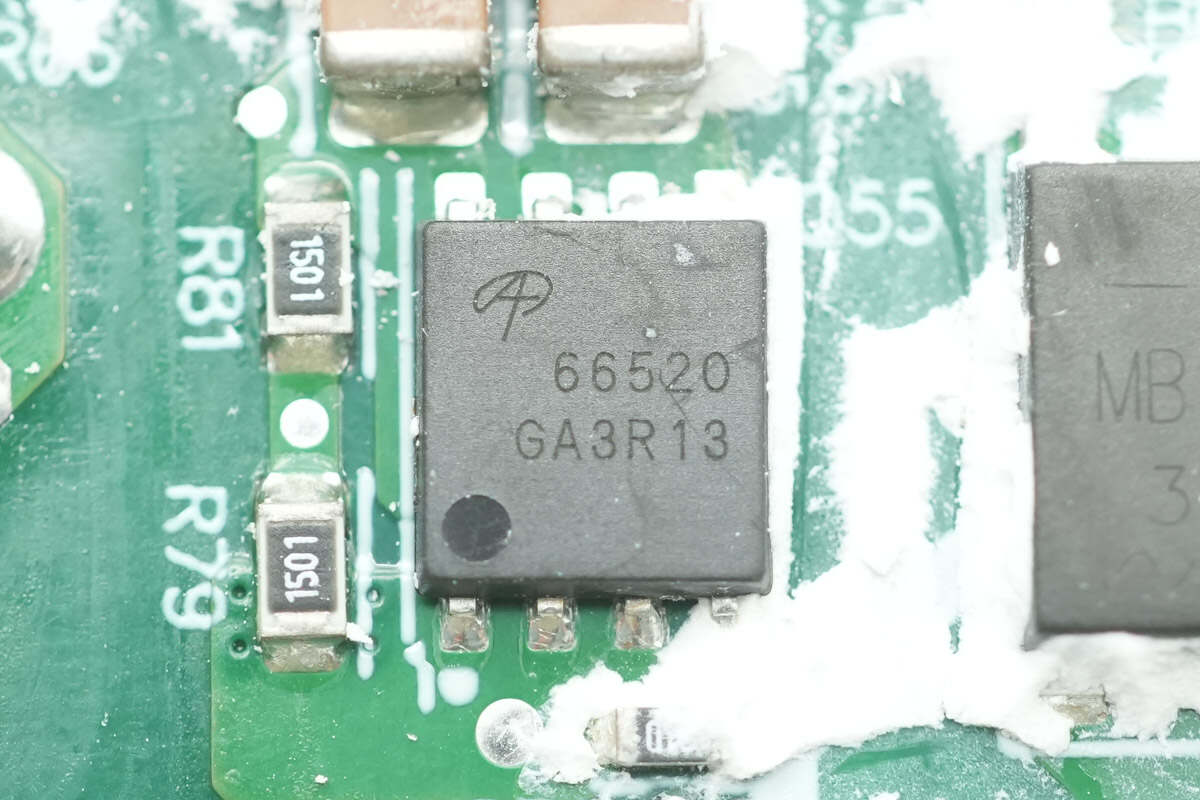

控制谐振电容的开关管来自万国半导体，型号AONS66520，NMOS，耐压150V，导阻9.5mΩ，采用DFN5*6-8L封装。

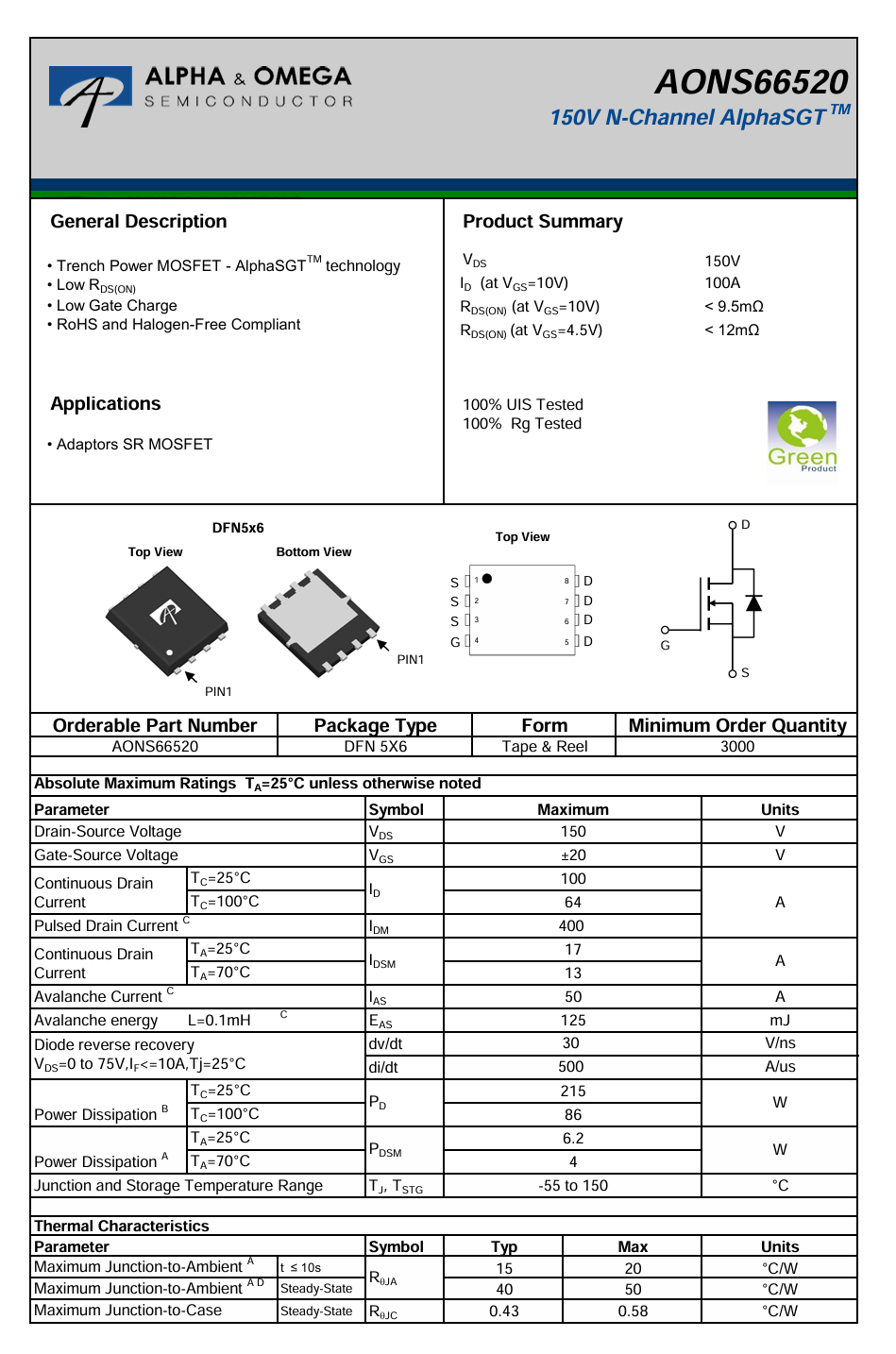

万国半导体AONS66520资料信息。

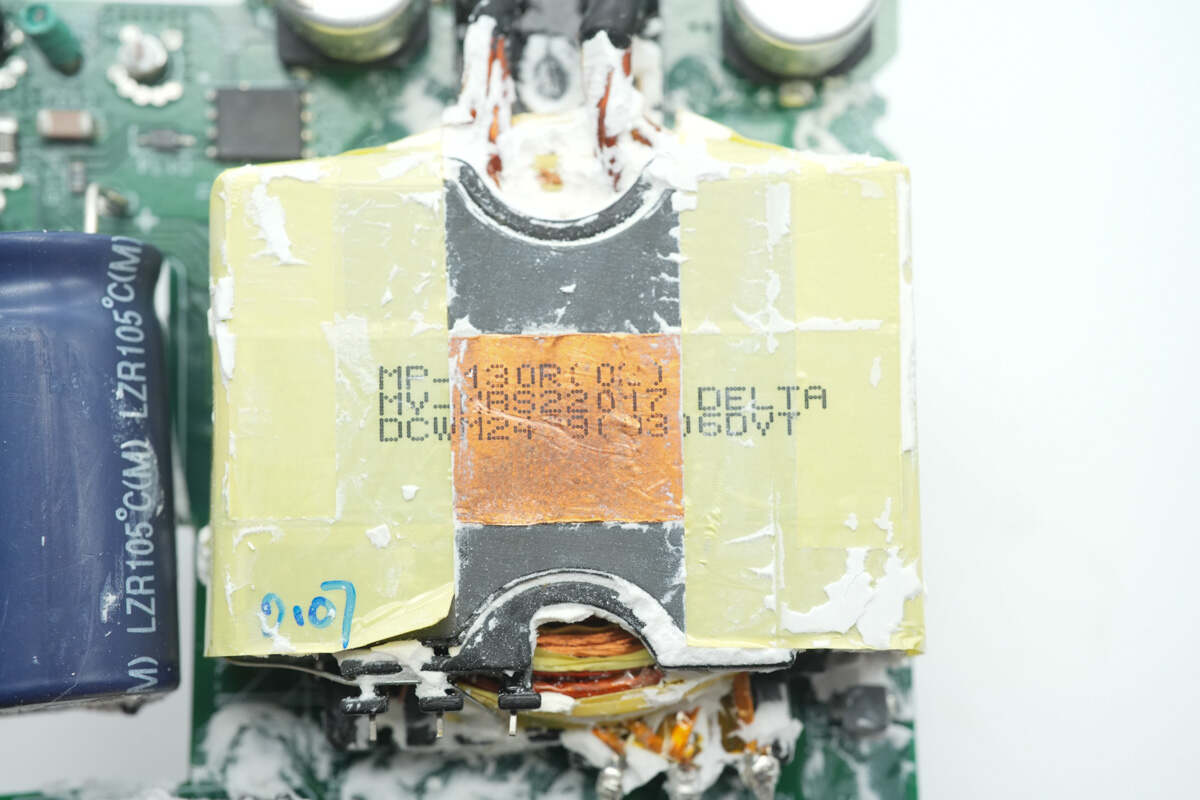

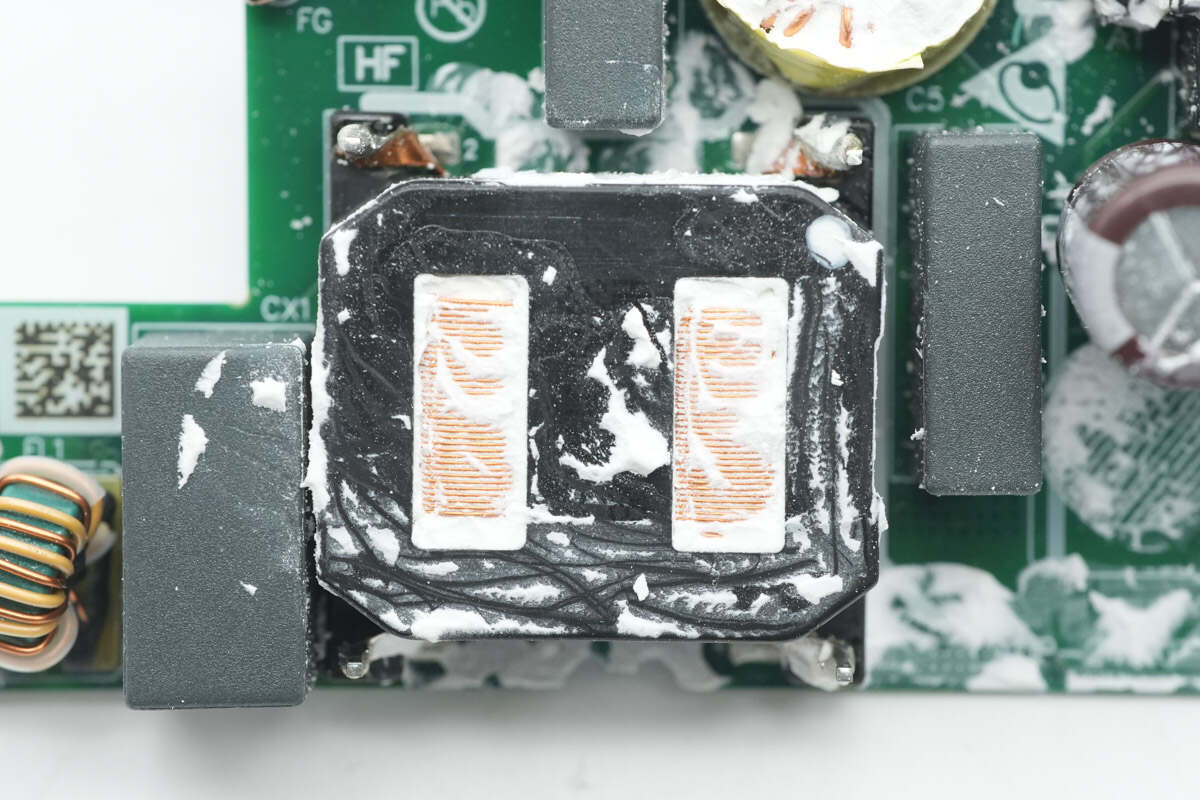

变压器特写。

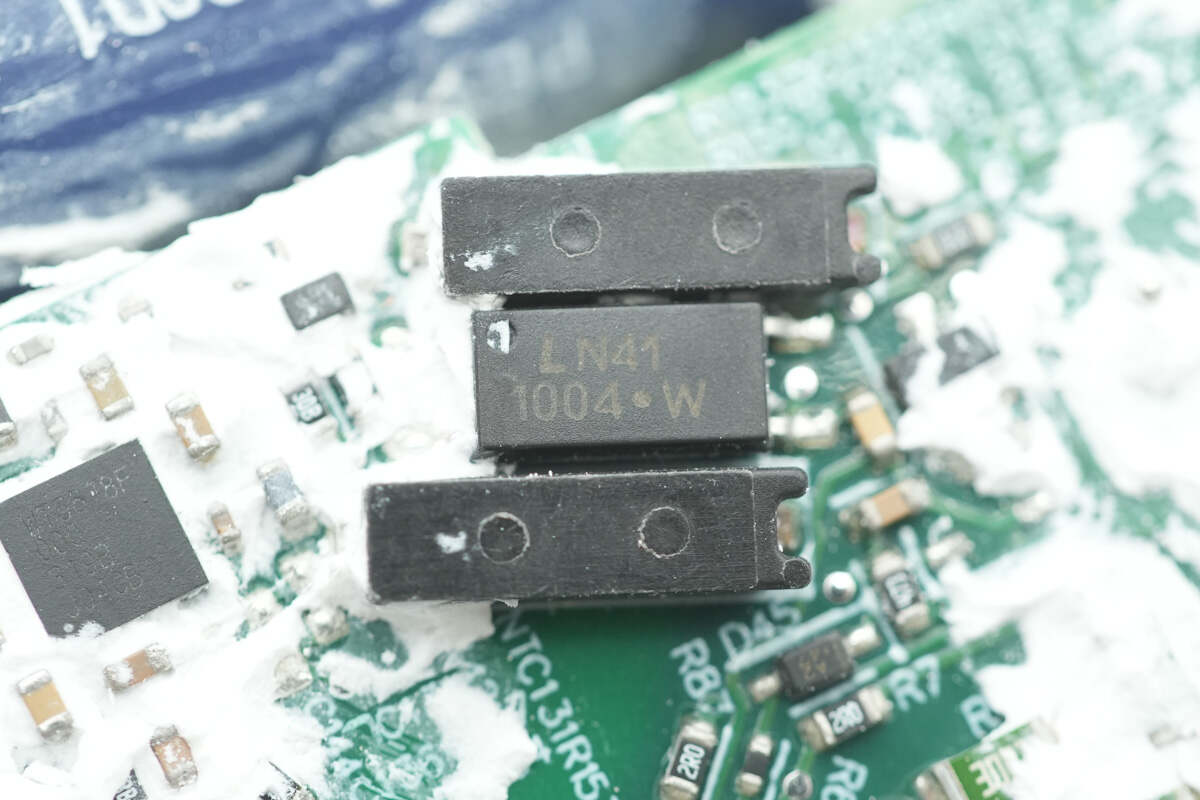

光宝LTV-1004光耦特写，用于输出电压反馈，两侧焊接塑料支架支撑。

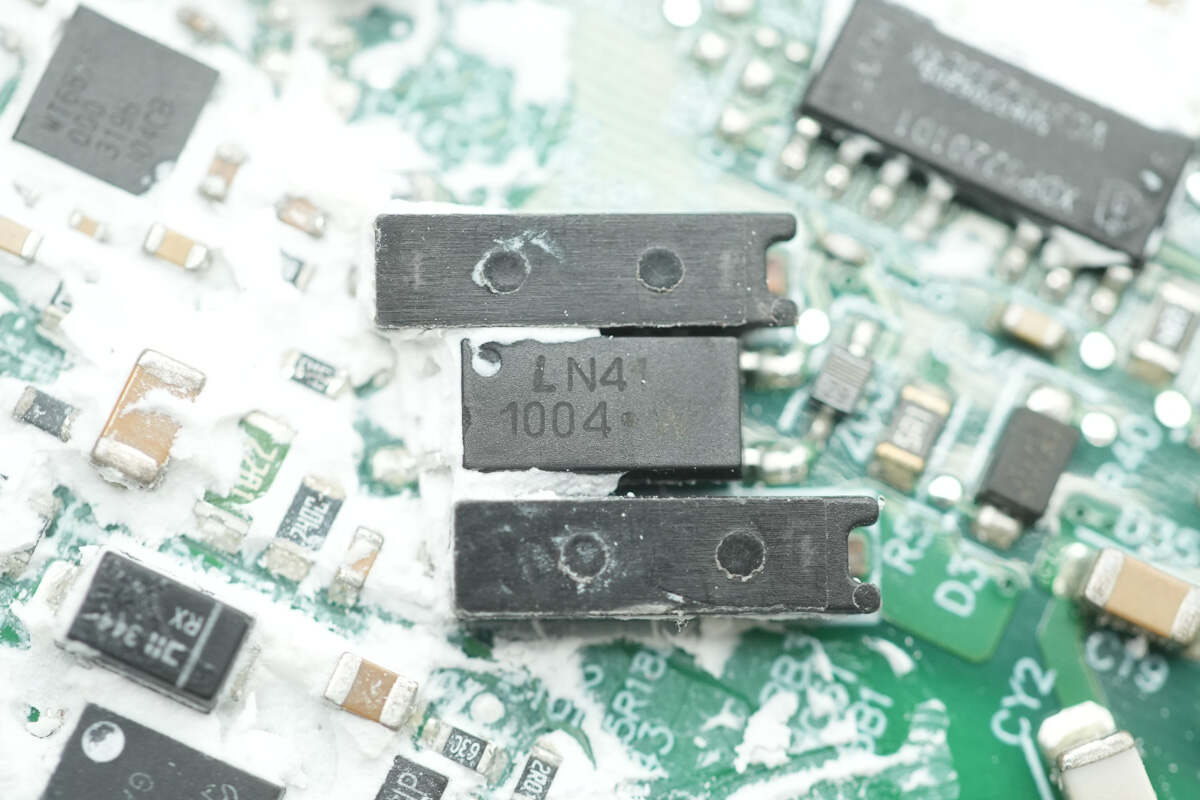

另一颗光耦特写，料号相同。

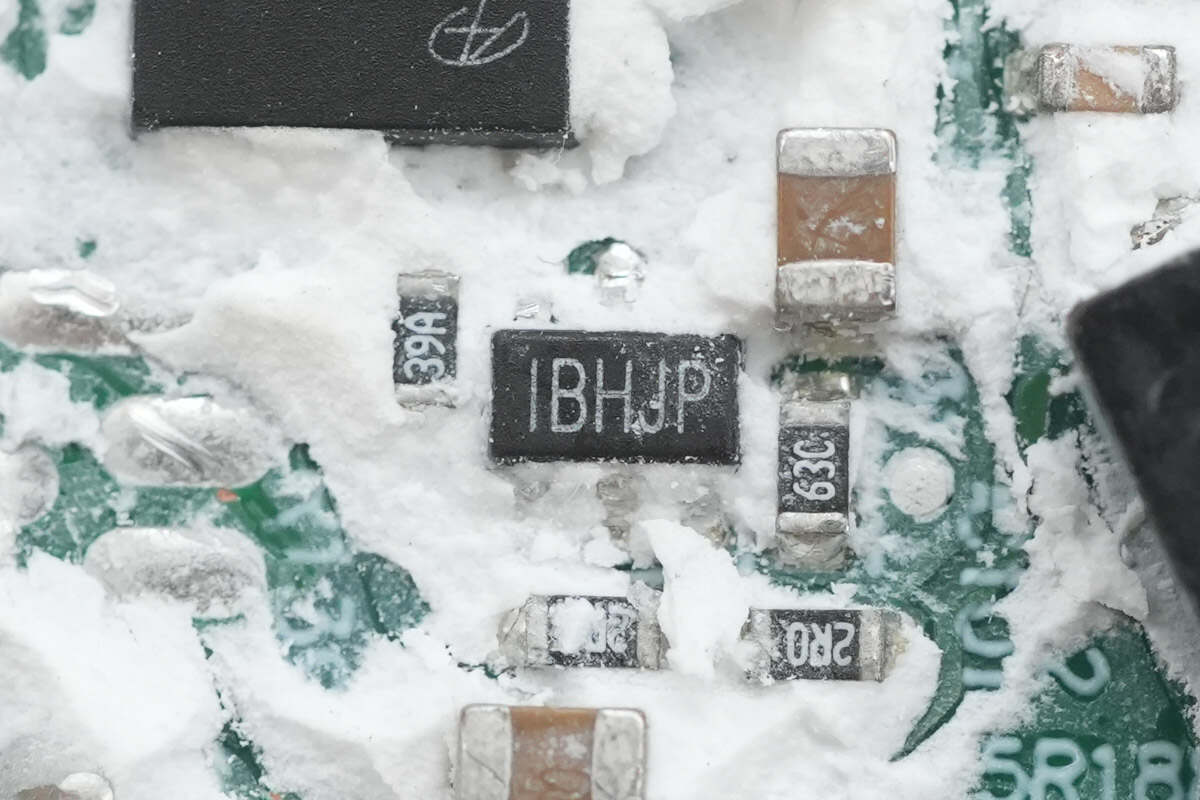

同步整流控制器丝印IBHJP，实际型号为MP6908A，来自MPS芯源系统，最高工作频率600KHz。支持DCM、CCM、QR、ACF多种工作模式，支持高侧和低侧应用，具备振铃检测防止误开通，采用TSOT23-6封装。

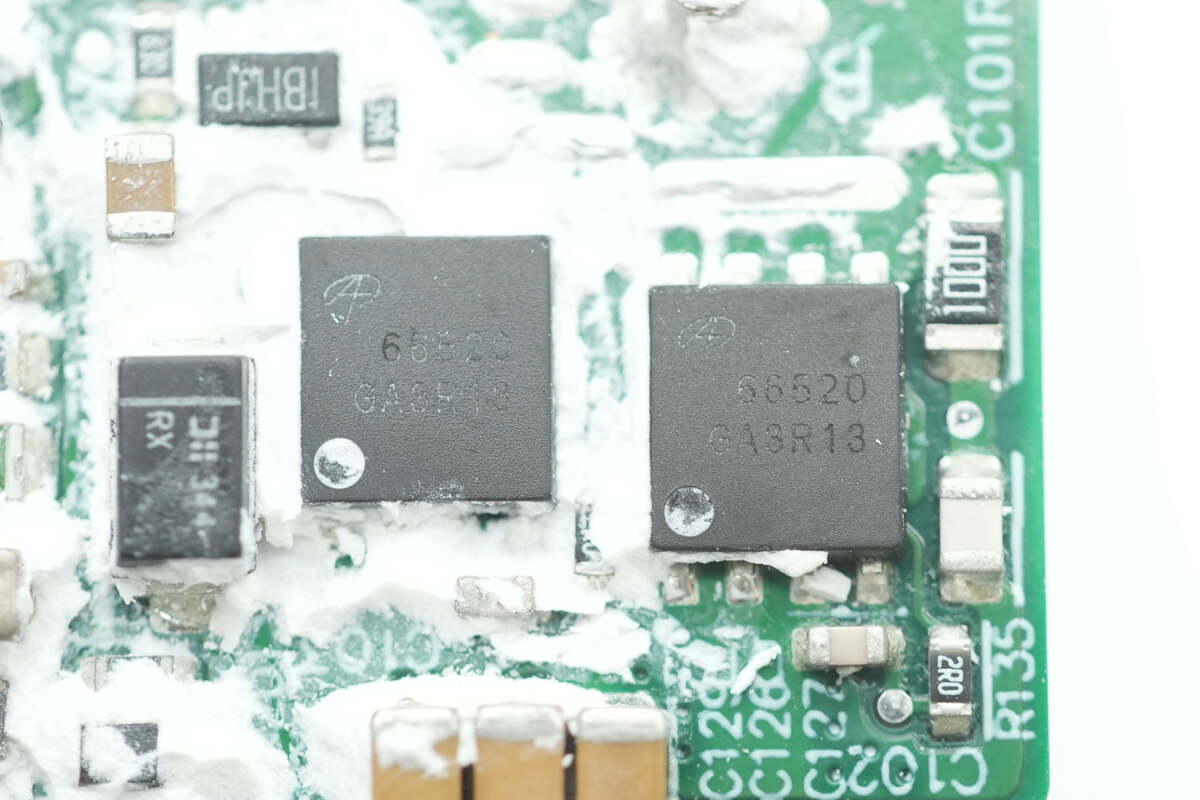

同步整流管也是采用AOS万国半导体AONS66520。

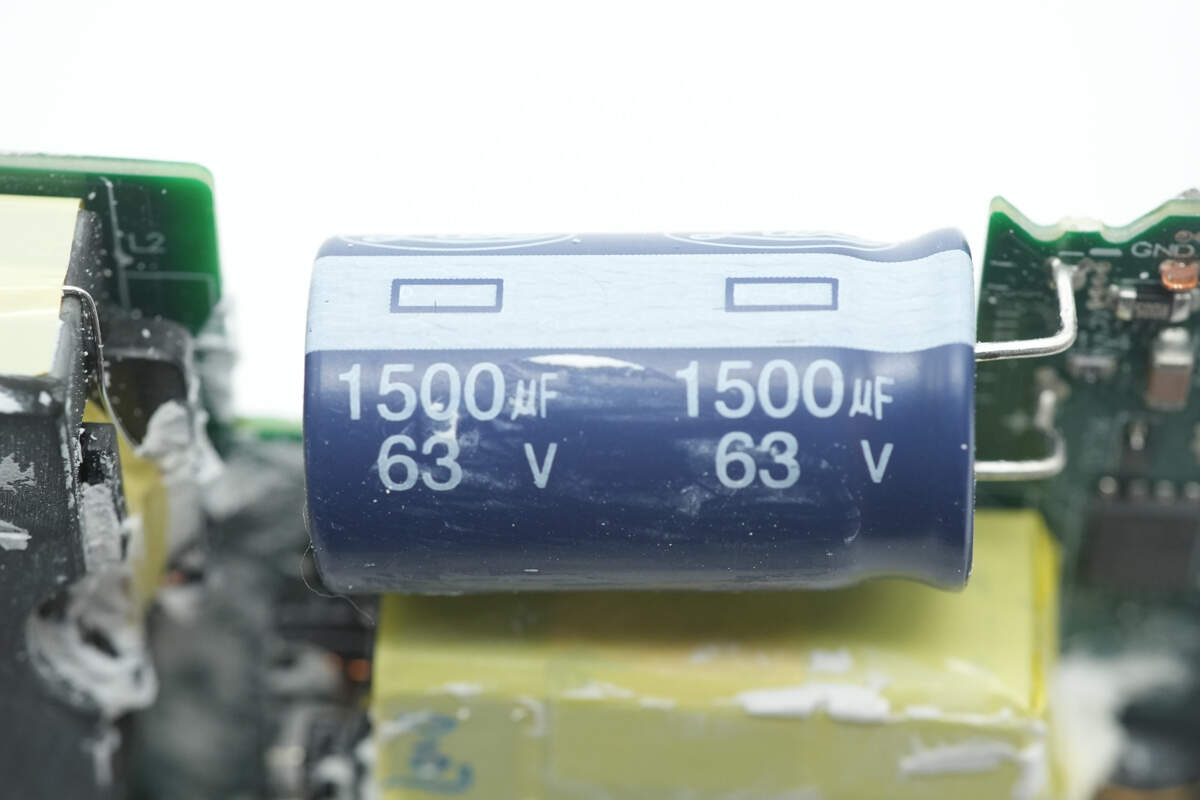

同步整流输出滤波电容来自辉城，规格为63V1500μF。

输出端设有另外两颗滤波电容以及VBUS开关管。

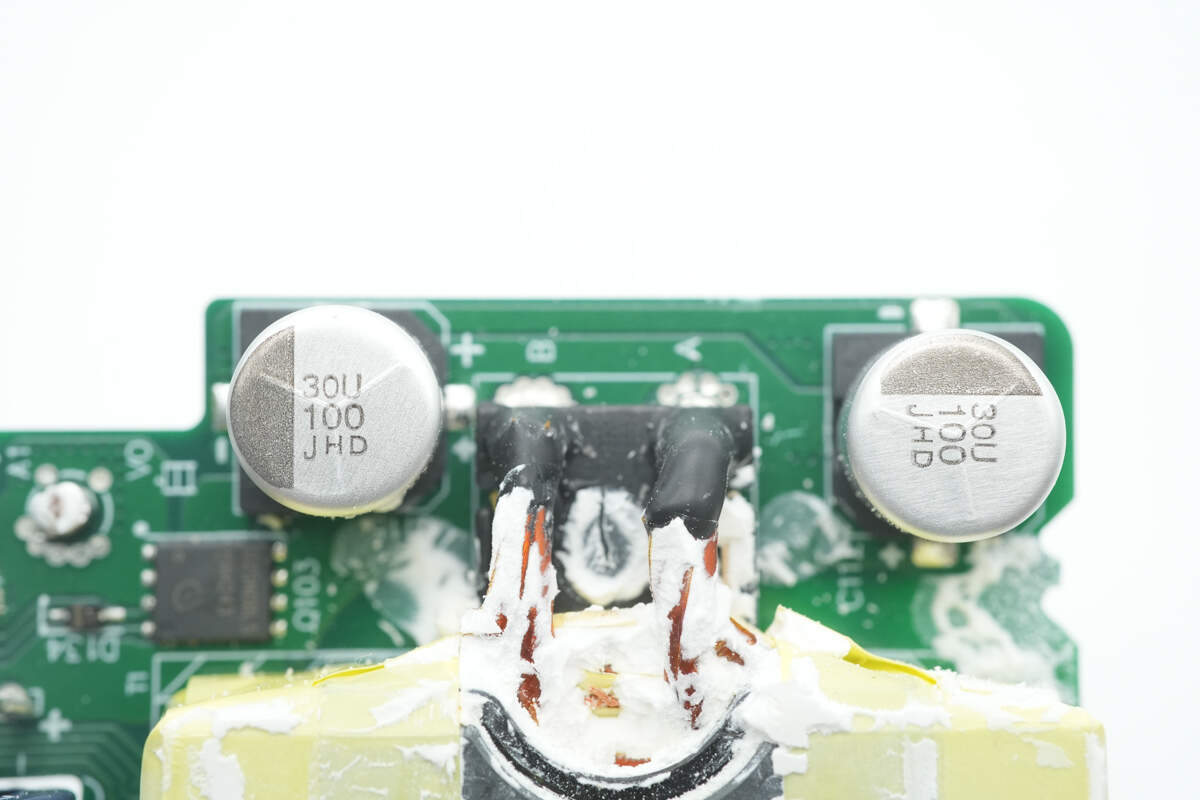

输出滤波电容来自贵弥功，为HXD系列导电高分子混合型铝电解电容，规格为63V100μF。

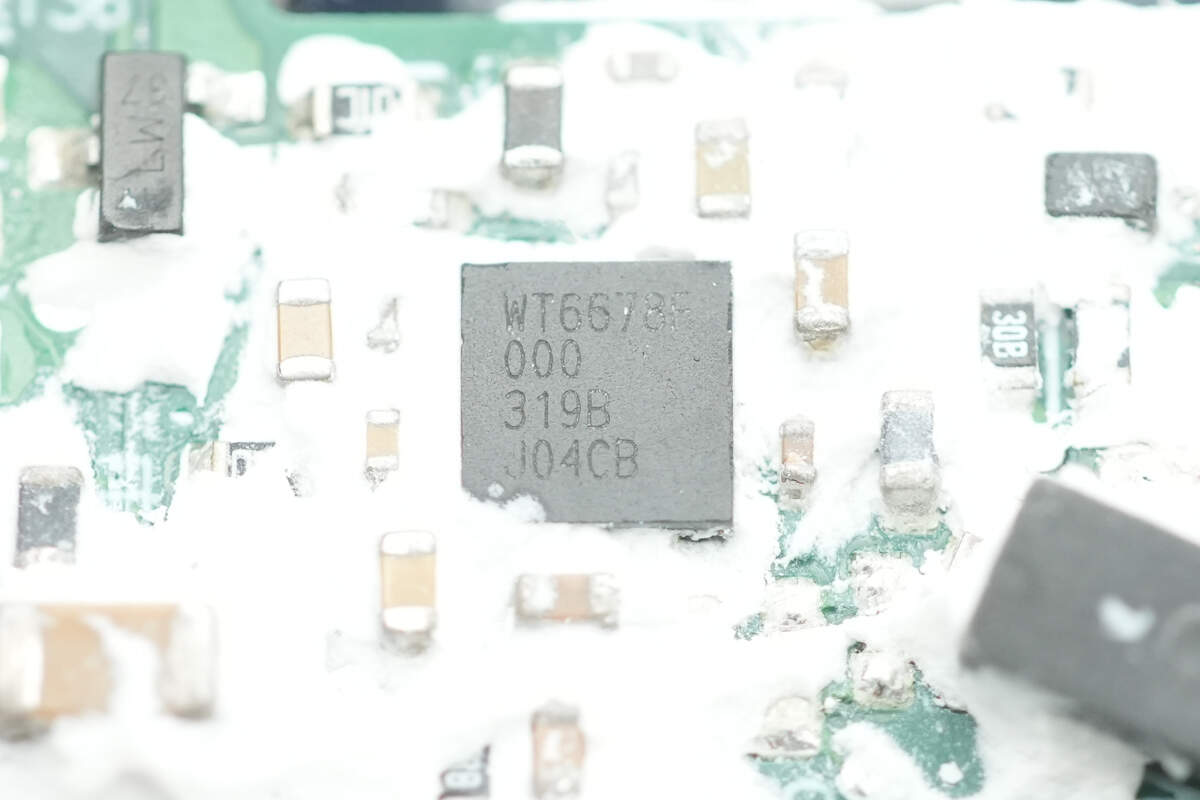

协议芯片来自伟诠，型号WT6678F，支持USB PD 3.1 SPR和ERP 48V规范，芯片内部集成PD PHY，USB Type-C检测，电压和电流检测器，集成MCU和驱动器，支持3.3-56V工作电压范围，采用QFN16封装。

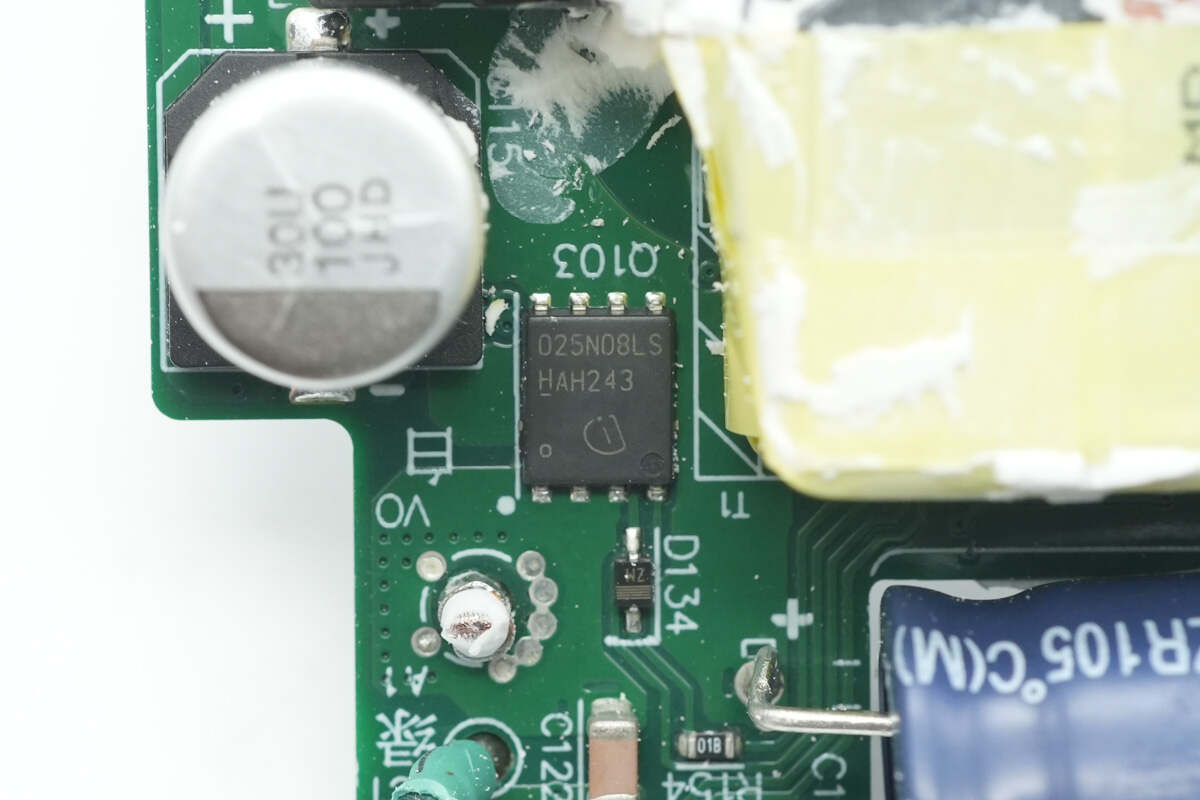

VBUS开关管来自英飞凌，型号BSC025N08LS5，耐压80V，导阻2.5mΩ，采用TDSON-8封装。

全部拆解一览，来张全家福。

充电头网拆解总结

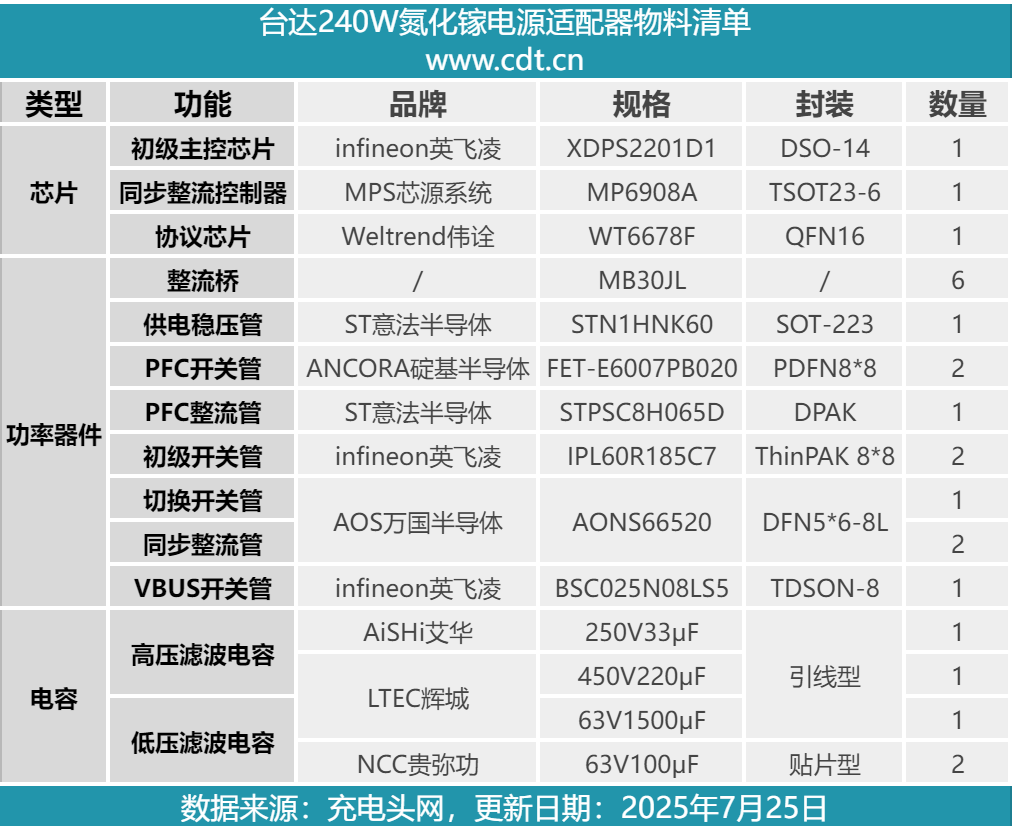

最后附上台达240W氮化镓电源适配器的核心器件清单，方便大家查阅。

台达240W氮化镓电源适配器依旧是延续传统笔电电源样式设计，电源线分体设计使得电源可适配地区更广泛，使用也更加灵活。输出自带USB-C线，支持PD3.1 240W满血快充，如此强悍性能足以满足相当多机型的游戏本供电需求。

充电头网通过拆解了解到，这款电源于英飞凌XDPS2201D1主控加MPS MP6908A同步整流控制器组成的电源方案进行设有，并使用了碇基半导体FET-E6007PB020氮化镓PFC开关管，意法半导体STPSC8H065D碳化硅PFC整流管，英飞凌IPL60R185C7初级开关管，万国半导体AONS66520同步整流管等知名厂商的功率器件。

伟诠WT6678F协议芯片控制输出。滤波电容同样是采用辉城、艾华、立隆、贵弥功这些知名厂商的产品，整体用料堪称豪华。此外器件打胶加固，模块覆盖大型散热片帮助散热，做工也到位。
