现在市面上支持无线充电功能的手机普遍升级为10W以上，但出于安全方面的考虑，10W以上的功率无线充电手机大多采用私有加密协议，仅有手机原装和授权配件厂商产品可以支持15W大功率快充，从兼容性和成本角度考虑，10W无线充电发射端方案仍将是未来一段时间的最佳选择，所以伏达针对已大批量出货应用的10W定频调压的方案进行了控制方式和硬件方案的优化，极大降低无线充电发射端方案的成本。

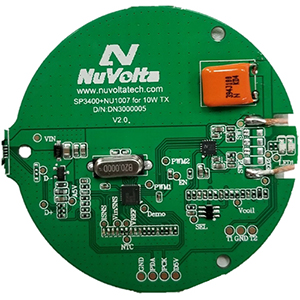

图一：方案样板
该方案使用伏达智能功率全桥芯片NU1007与伏达主控SP3400，采用A11A线圈，通过了最新版WPC 1.2.4 BPP认证，支持三星10W快充和苹果定频7.5W快充。针对三星和苹果快充采用不同的功率调节方式：当识别到三星手机时，通过调节工作频率来控制发射功率；当识别到苹果手机时，工作频率固定在127KHz左右，通过无需Buck, 高性价比的调节占空比的方式来控制发射功率，让用户用较低的价格享受苹果快充的体验。

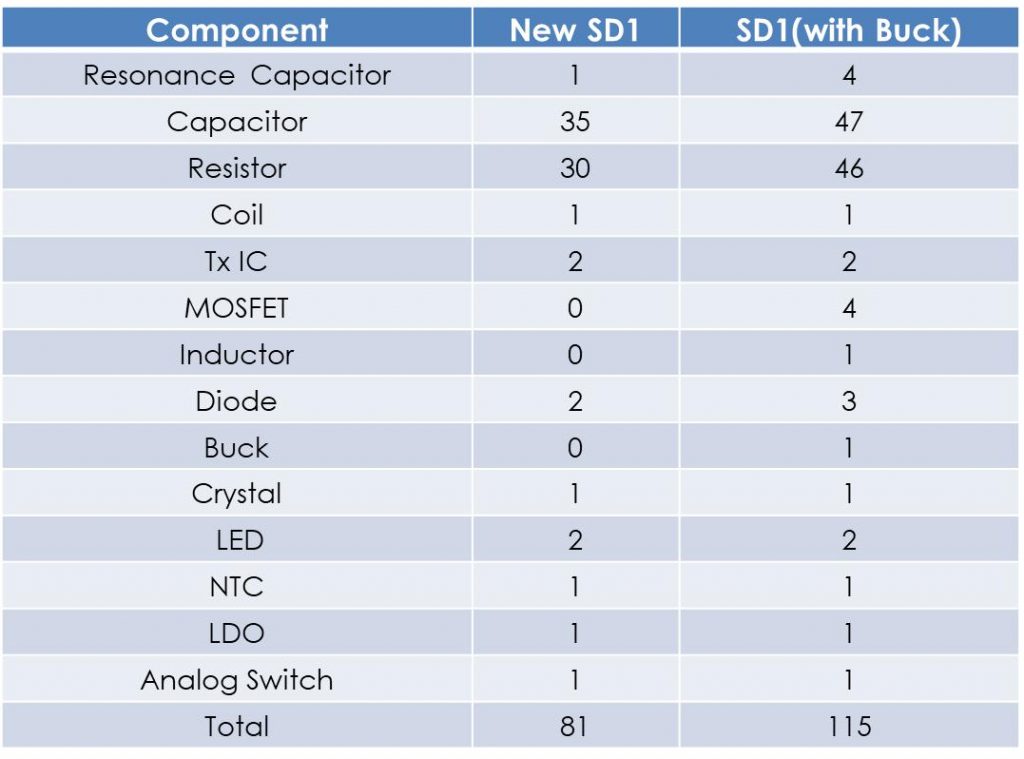

图二 外围器件数对比
该无线充电接收端方案支持QC2.0/3.0适配器和5V直流电压源输入，充电效率为81%@10W/9Vin/9Vout。通过算法优化，在降低成本的同时大幅度减少充电时间。

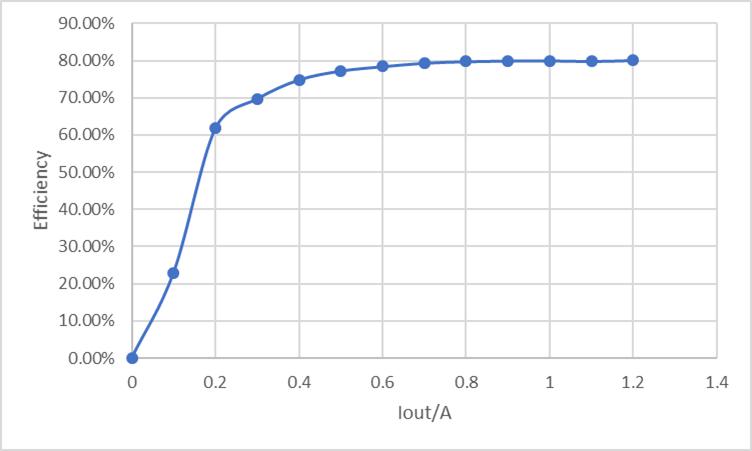

图三 方案效率曲线

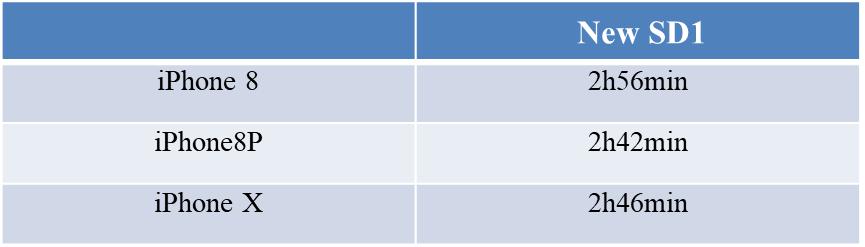

图四 充电时间
伏达半导体提供标准的应用手册和完善的技术支持，包括PCB layout布局布线，FOD参数优化，LED灯设置，Qi认证预扫（BPP，EPP），试产/量产现场支持，快速高效地为任何客户请求的解决方案进行定制。平台化的方案设计，客户可以高效的在伏达半导体提供的平台上做二次开发并快速稳定化，从而快速响应市场需求。
NU1007是高度集成的10W智能功率全桥芯片，集成了所有关键功能，包括高效率的功率场效应管、低EMI 的功率场效应管驱动器、自举电路、2.5V LDO和无损电流测量。无损电流测量去掉了电流检测电阻和放大电路，节约了成本，提高了效率 ，可用于FOD（外物检测）功率测量和带内通信；PowerMOS和Driver集成在一起使得Driver和PowerMOS可以匹配得非常完美，开关损耗可以被优化到极致。寄生电感降低，EMI风险可以大大降低，从而不需要牺牲效率。支持4到10V输入电压，3mm*3mm QFN封装，，11V过压保护，8A过流保护，155摄氏度过温保护。
图五：NU1007芯片
SP3400集成了所有必要的功能进行功率调节并保持与WPC兼容的接收器的可靠通信。SP3400还强调防止任何瞬态条件，如接收机负载变化和RX/TX耦合变化，内置了可靠和准确的异物检测（FOD），LED进行充电状态和故障报告， FSK调制和快速充电协议， 4mm×4mm QFN封装。
关于伏达半导体
伏达半导体是一家专注于无线充电IC设计、系统和方案设计的半导体公司，它的强项在于功率电源芯片的设计和电源系统设计。伏达的创业团队包括业界顶尖的工程师，主要来自德州仪器和NXP，具有平均25年的工作经验以及世界顶级的电源管理芯片设计、集成电路工艺设计、电源系统设计和线圈设计、磁场高精度防真的能力。
方案咨询购买
目前该方案可提供Demo板，有需要的客户可以与伏达半导体和授权代理商取得联系，相关资料获取详询hyan@nuvoltatech.com。
.
