青出于蓝而胜于蓝 小米10000mAh高配套装版拆解评测

很多人说小米是一家做移动电源的公司,从第一台小米移动电源上市到三年后的现在,小米在移动电源领域成就名声在外,成绩斐然。虽然移动电源不是小米的主业,但也并不意味着小米是一个搅局者,很多时候扮演的是一个革新者。从第一代到二代,市场总是把呼声和尖叫留给小米,把褒奖与赞美留给小米。如今,继小米10000mAh高配版之后,又推出了10000mAh高配套装版,这次又有哪些革新?我们来一探究竟。


打开精美的包装盒,粉红色的小米10000mAh高配套装版固定在白色托纸上,壳体颜色比玫瑰金稍淡。硅胶保护套和数据线置于托纸下面。


包装内物品包括:移动电源、硅胶保护套、数据线、说明书(保修卡)。


先看一下移动电源外观,正面是白色的“mi”字logo。


对比一下小米10000mAh高配,外型几乎无差别。


再对比一下顶部的输出口与按键,接口与位置也一模一样。


底部的型号参数等相关信息,除产品型号外,其他的参数相一致。


随产品附送的Micro转Type-c转接线,方便Micro接口的手机用户使用,十分贴心。


米白色硅胶保护套。


保护套非常柔软,上面有交叉的防滑纹。


两款放在一起,一刚一柔。

接下来进入拆解篇:

小米所有铝壳款式移动电源拆解方式都一样,结合用的螺丝都在胶片下面,所以我们先把顶部胶片分离。

顶部胶片分离,未看到螺丝所以螺丝肯定在底部了,这里可以看到电量显示LED透光孔上粘有柔光片。

底部没有下手点,使用超薄刀片慢慢插入缝隙撬起底部胶片,再换撬棒慢慢分离。

可以看到固定用的螺丝,2颗常规十字螺丝把底部黑色胶护版与内结构拉紧在一起。

去掉黑色胶护版后可以看到里面的塑料框架。

外壳终于分离开来,小米移动电源高配套专版拆解所需用到的工具有:常规十字螺丝刀、撬棒、还有刀片。

抽出内部塑料框架,抽取过程中无阻力很顺利。

塑料框架一面是金属片。

另一面是裸露结构。

继续分离PCB,2颗常规十字螺丝。

NTC 热敏探头埋在2片电池中间,更加准确。

高配套装版电池与普通高配版完全一样,为2片力神LISHEN提供的超高压高密度聚合物电池,3.85V均压,充满电压为4.40V。相同体积的情况下可以提供更大的能量密度比与高电压平台拥有更好的放电效率。高配套装版电池与普通高配版电池型号为M54,比79元小米移动电源2上所使用的M74型号电池参数规格要好。

PCB正面。

PCB背面。



高配套装版与高配版都使用了美国德仪TI TPS61088 这个同步整流升压芯片。这颗芯片采用20脚的VQFN进行封装,配有一个11mΩ功率开关和一个13mΩ整流器开关。输入也就是电池端支持单锂2.7V~多锂12V,输出电压范围4.5V~12.6V,5V9V12V通吃。具有10A的开关电流能力。查看下面的官方PDF效率值表,5V/9V/12V 在2A时都可以超过91%的板端效率值,甚为恐怖。是一颗高集成度超高效率低阻值的同步整流升压芯片。


输入方面套装版与高配版也一样使用美国德仪TI的BQ25895开关降压芯片。该芯片可以提供高达5A的充电电流,2A充电效率高达93%,输入最高支持达14V,集成模数转换器具备电压温度电流监测功能用于安全保护,同时亦可切换模式变为升压芯片对外输出电流。

套装版单片机从ABOV替换成紫米研发的ZMG。

开关按键,4个白色电量指示LED,双电感,支持边充边放。


在拆解过程中,我们有了新的发现,也是高配套装版与高配版的最大不同点。高配版搭载的FP6601识别芯片只支持QC2.0,套装版升级了握手识别芯片为fp6601q,增加了QC3.0FCP的支持。我们还发现 FP6601Q识别芯片的反馈控制脚到TPS61088的反馈环路之间,小米串联了一个二极管,使FP6601Q升高输出电压的信号可以传输过去,而降低输出电压的信号被阻断,这样最低输出电压为5v。

拆解全部件一览。

性能测试篇:

小米移动电源高配套装版常规5V电流步进测试,起始电压5.08V结束电压4.91V,最大电流2.7A,最大功率13.3W。

小米移动电源高配套装版握手9V快充模式电流步进测试,起始电压9.00V结束电压8.61V,最大电流2.6A,最大功率22.4W,0.1A~2.5A为常规输出,2.6A功率限制电压下降。

小米移动电源高配套装版握手12V快充模式电流步进测试,起始电压12.02V结束电压8.56V,最大电流2.6A,最大功率22.3W,0.1A~1.8A为常规输出,1.9A~2.6A功率限制电压下降。

QC3.0 200mV步进测试成功。高配套装版搭载的FP6601Q识别芯片提供了QC3.0支持,也是套装版与普通高配版最大区别。

首先测试的是小米10000mAh高配套装版在5V2A、9V2A、12V1.5A(均为标称值)下的充电曲线,全程使用EBD-USB+监测。

14



15



16

无论是5V、9V还是12V充电,电压保持平稳,电流波动较大,与内部使用的方案有关,具体等拆解。
17

各电压电流下充电百分比曲线如上图:12V1.5A充电耗时最短,9V2A耗时居中,5V2A耗时最长。5V、9V、12V时的耗时情况分别是:6小时43分、4小时58分、3小时28分,最快充电要比最慢充电节约3个小时。其中快速充电阶段分别为:0-4小时50分,0-3小时06分,0-2小时23分。

18

放电效率测试中,5V2.4A输出状态下共放出36.52Wh,总容量以38.5Wh计,转化效率为94.9%>90%,远超标称值,几乎已到达极限。

19

9V2A输出状态下输出能量35.2Wh,转化效率91.4%,依然十分优秀。

20

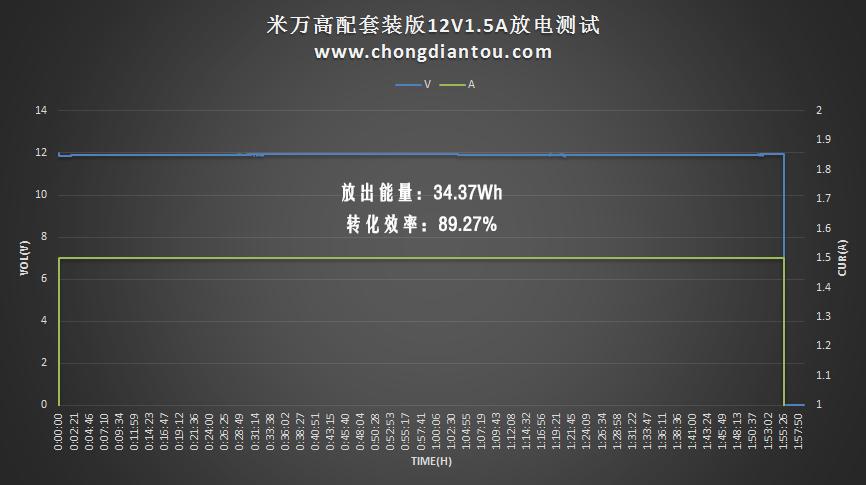

放电平台越高,转化效率越低,12V1.5A输出状态下依然能达到89.27%的转化效率。
接下来测试一下大家比较关心的兼容性。

21 22

使用QC3.0QC2.0mtk PE2.0等快充充电器分别为半电状态的小米10000mAh高配套装版供电,最大功率可达21W,意味着2个小时即可充满,的确是耗电大户,一般的充电器很难满足它。从之前的兼容性测试列表可看出小米10000mAh高配版仅支持QC快充。

23 24

为不同的快充手机充电,从兼容性列表可看出小米10000mAh高配套装版输出支持QC、Apple、华为FCP等多种快充协议,为自家的小米5充电时功率可达到15W以上,兼容性相当不错,华为手机用户有多了一个选择。

评测总结:小米10000mAh高配套装版维持了前作的高水准,各方面性能都表现的十分优异,在兼容性方面更是加入了对华为FCP快充协议的支持,大大拓展了移动电源的适用性。在各种快充协议一超多强的现今,小米与时俱进推出了支持更多协议的快充移动移动电源,不得不说小米10000mAh高配套装版的良好市场表现给了小米相当大的信心。
