前言

当前消费者在选购充电器时，越来越倾向于选择带有数显屏幕的产品。这类充电器不仅能够实时展示充电功率，让用户清晰了解当前的充电效率，还能通过数显屏直观反馈端口协议兼容性、电压电流等参数，帮助用户精准匹配设备充电需求。从单口快充到多端口氮化镓充电器，数显功能已成为高端充电设备的标配，让充电过程从 “盲充” 变为 “可视”，大幅提升用电管理的便捷性，革新充电器的使用体验。

作为电子配件领域的标杆品牌，安克（Anker）旗下的数显充电器长期占据京东、淘宝等电商平台的热销榜单，其氮化镓系列产品更以 “小体积、高功率、数显可视化” 成为行业热点。充电头网曾多次对安克热销的数显充电器进行拆解测试，为深入探究其内部协议芯片的选型逻辑，本文将基于过往拆解报告，系统分析安克数显充电器的协议芯片配置，解析其在兼容性、稳定性及快充协议支持上的技术考量，为用户和行业从业者提供选型参考。

安克数显充电器汇总

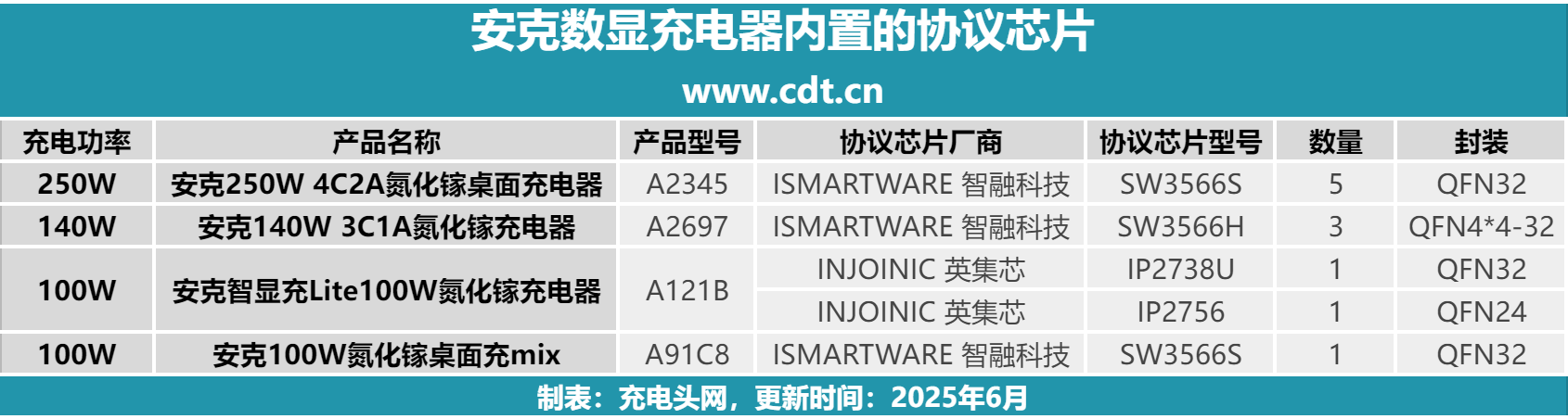

根据充电头网拆解数据库显示，在安克四款热门数显充电器中，采用的协议芯片主要来自英集芯和智融科技两大厂商。充电头网也已将文中多款安克数显充电产品的型号、协议芯片以及部分参数如上表所示，详细参数请见下文。

安克250W 4C2A氮化镓桌面充电器

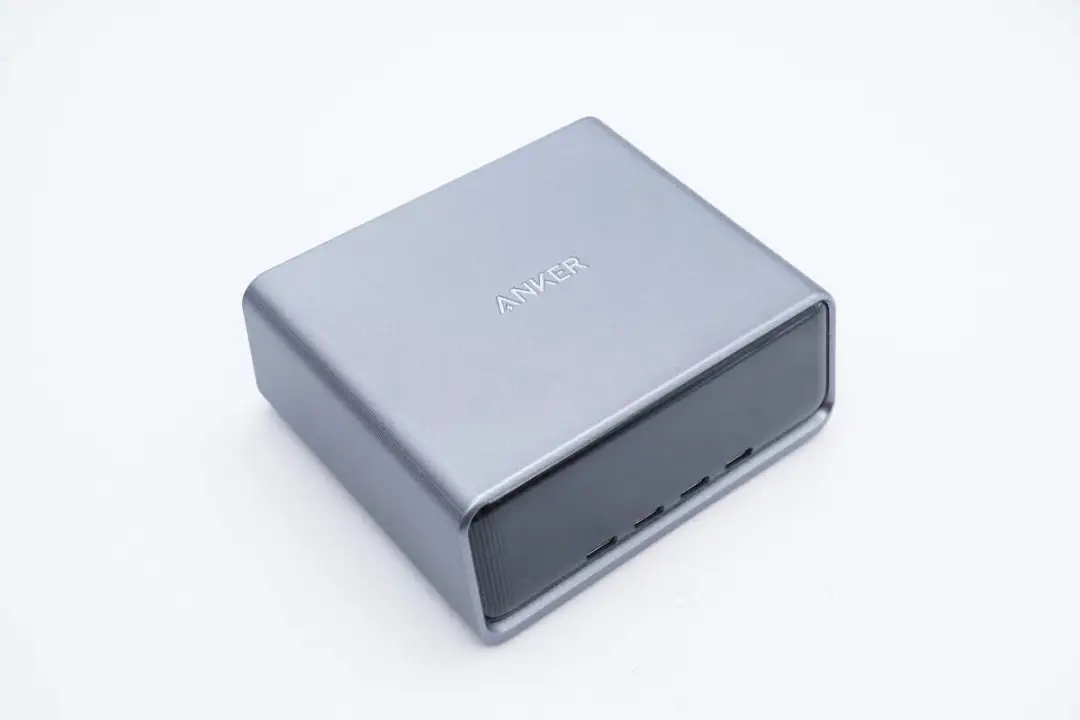

安克250W氮化镓桌面充电器采用银色外壳，搭配黑色面板，外观简洁时尚。充电器配有四个USB-C接口和两个USB-A接口，得益于使用了5颗智融科技协议降压芯片SW3566S，不仅拥有很好的兼容性，还支持PD3.1 140W、55W PPS、华为22.5W SCP以及UFCS融合快充等，总输出功率达250W。丰富的多口输出策略满足笔电、平板、手机和耳机等设备同时快充需求，性能表现强悍。

充电头网通过拆解了解到，安克这款桌面充电器采用交错PFC+LLC电源架构设计，使用了恩智浦TEA2376DT+TEA2226AT+TEA2095全套方案，同时使用了英诺赛科氮化镓器件和泰科天润碳化硅器件。DC-DC采用五路独立降压电路设计，每路均采用了智融科技SW3566S方案，高集成度、高性能帮助产品简化设计和带来优异的性能表现。

为应对六口输出大功率带来的发热问题，设计上对PCBA模块大量填充导热胶，同时覆盖大面积散热片，为更好导热，壳体上还贴有铜箔和石墨组成的导热贴。此外也做了相应的绝缘隔离处理，屏幕有缓冲海绵保护抗摔，产品整体的做工用料都很不错。

内置的协议芯片

ISMARTWARE 智融科技 SW3566S

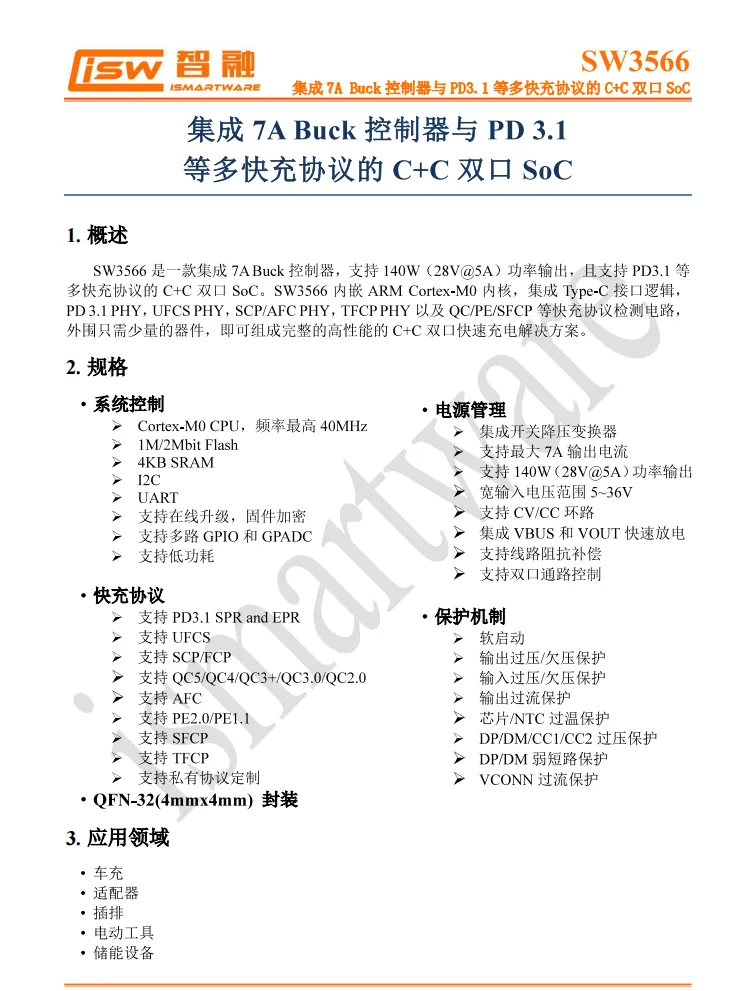

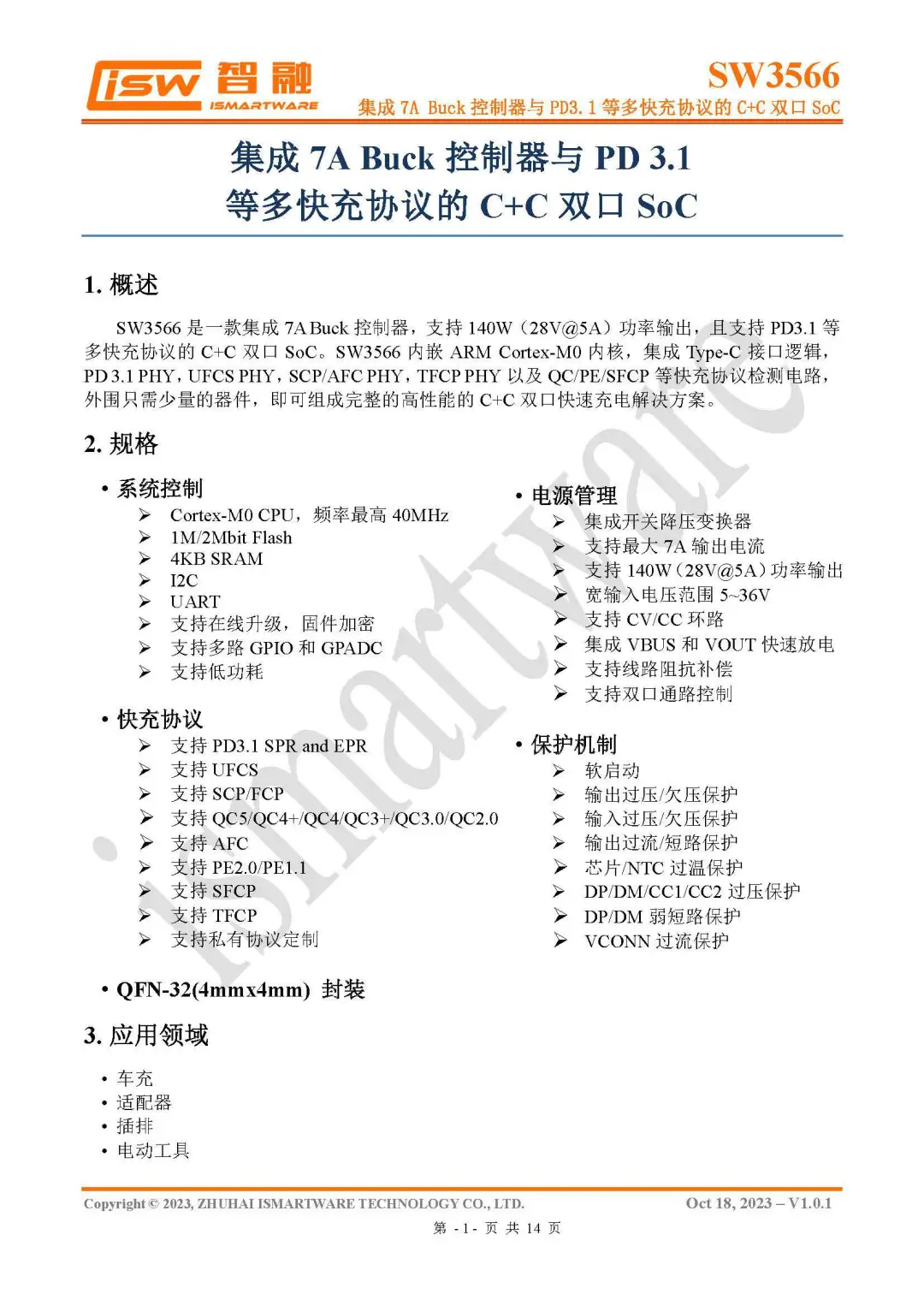

智融科技SW3566S是一款集成7A Buck控制器，支持140W（28V@5A）功率输出，且支持PD3.1等多快充协议的C+C双口SoC。

SW3566内嵌ARM Cortex-M0内核，集成Type-C接口逻辑，PD3.1 PHY，UFCS PHY，SCP/AFC PHY，TFCP PHY以及QC/PE/SFCP等快充协议检测电路，外围只需少量的器件，即可组成完整的高性能的C+C双口快速充电解决方案。

SW3566集成了CC/CV模式，双口管理逻辑和母线电压检测，搭配对应的降压开关管和VBUS开关管即可实现双口降压输出。芯片内置的降压转换器工作频率有125KHz、180KHz、333KHz、500KHz，支持PWM和PFM工作模式。输出电流，线损补偿等保护阈值均可通过MCU进行设定，内置的ADC可实现输入输出电压，输出电流，芯片温度等9个通道的数据采样，支持外接MCU进行参数显示。

SW3566支持36V输入电压，最高输出电流7A，芯片内置软启动，输入过压/欠压保护，输出过压/欠压保护，输出过流/短路保护，DP/DM/CC过压保护，芯片过温保护和外接NTC热敏电阻保护，以及限功率保护。芯片采用QFN4*4-32封装。

相关阅读：

1、智融PD3.1多口充旗舰芯片SW3566获业界多家知名品牌快充采用

2、智融联合多家知名品牌，打造SW3566 Insider快充新生态

安克140W 3C1A氮化镓充电器

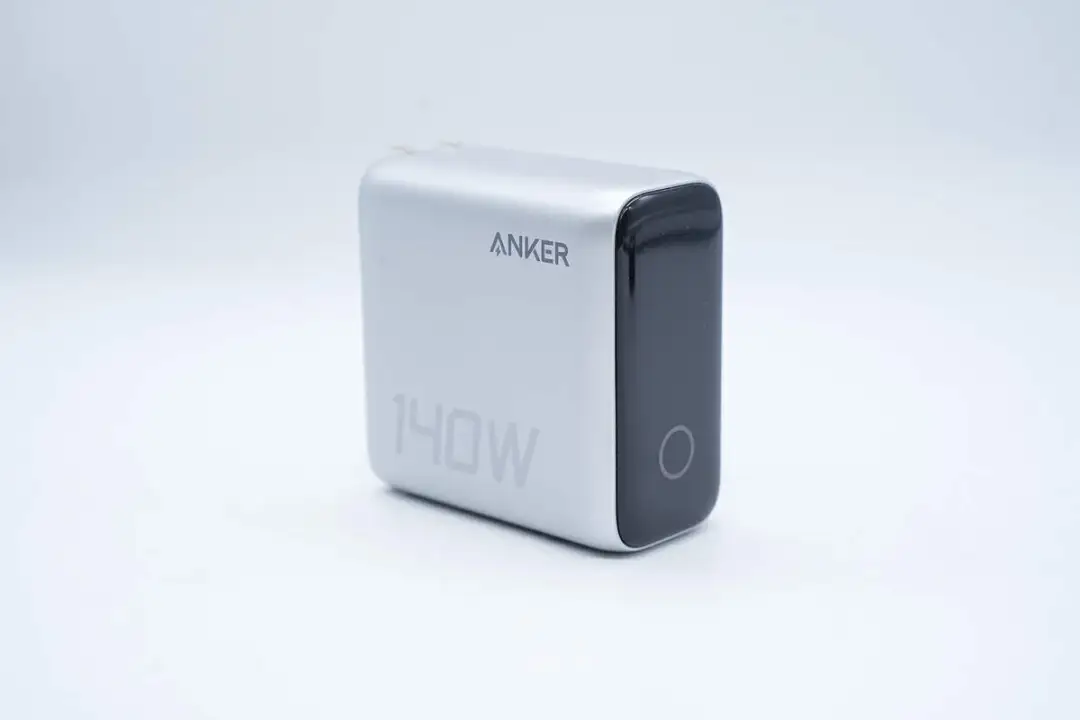

安克新款140W氮化镓充电器采用全新设计语言，机身表面喷涂银灰色漆以及顶部黑色亮面板装饰，不仅整体小巧精致，而且科技感也很足。产品内置智控屏可实时显示各接口充电功率、温度等，可视化设计让用户全程掌控充电状态，实用性更好。

配置3C1A三个接口，C1和C2口均支持140W快充，C3、A1口分别支持40W和33W快充，还支持100W+40W、65W+45W+30W等多组输出策略，并兼容PD、PPS以及新一代UFCS融合快充，兼容性好，满足笔记本/手机/平板/switch/耳机等设备快充需求。

充电头网通过拆解了解到，充电头基于PFC+AHB架构进行设计，输出采用三路二次降压电路控制四口输出，还设计显示屏控制电路。其中采用了杰华特JW1572+JW1556电源方案以及JW1568K氮化镓半桥芯片。还使用了英诺赛科INN700D140C氮化镓开关管，同步整流使用MPS MP6951搭配东微MOS。

输出使用三颗智融科技SW3566H进行二次降压和控制四口输出，使用了10颗威兆半导体VS4620GEMC进行同步整流降压和作为输出VBUS开关管。东佳和柏瑞凯品牌电容进行散热输出滤波。PCBA模块由多块小板组成，器件间填充导热胶以及覆盖导热垫和散热片，产品由奥海科技代工，做工用料扎实可靠。

内置的协议芯片

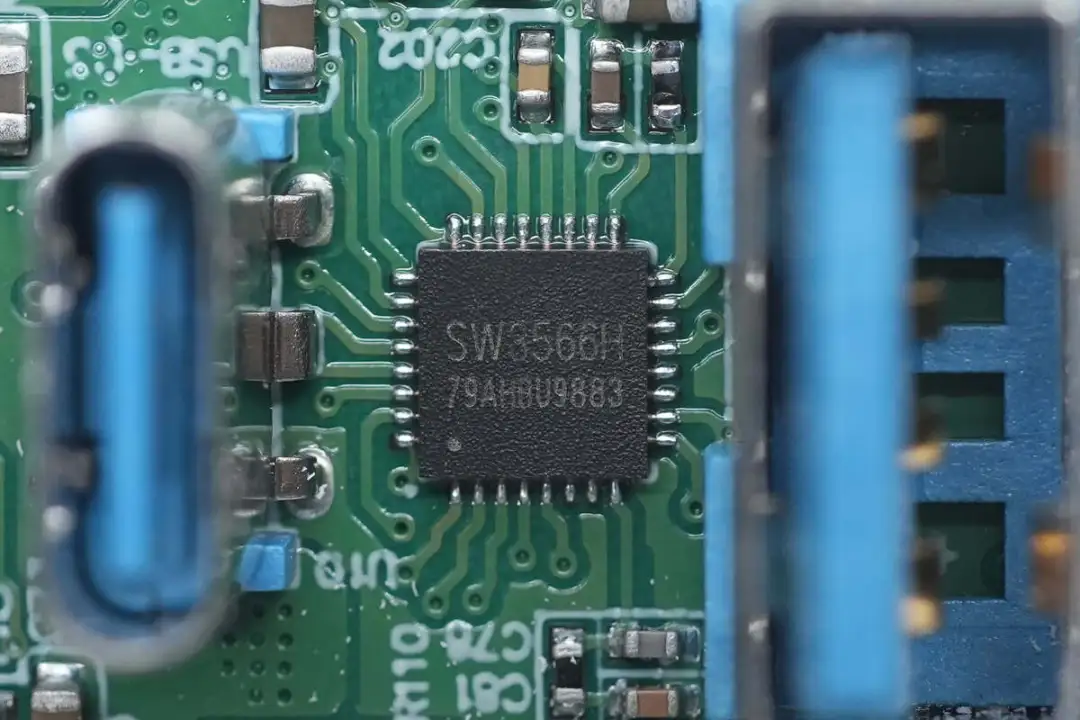

ISMARTWARE 智融科技 SW3566H

SW3566H是一款高集成度的多快充协议双口充电SOC芯片，支持USB-C和USB-A接口充电，并支持双口独立限流。芯片内部集成了高效率同步降压转换器，支持20V7A和28V5A输出，支持PD3.1/QC/SCP/UFCS等快充协议，支持快充协议定制，最大支持140W输出功率。

SW3566H集成了CC/CV模式，双口管理逻辑和母线电压检测，搭配对应的降压开关管和VBUS开关管即可实现双口降压输出。芯片内置的降压转换器工作频率为180KHz，支持PWM和PFM工作模式。输出电流，线损补偿等保护阈值均可通过I2C接口进行设定，内置的ADC可实现输入输出电压，输出电流，芯片温度等9个通道的数据采样，支持外接MCU进行参数显示。

SW3566H支持36V输入电压，最高输出电流7A，芯片内置软启动，输入过压/欠压保护，输出过压/欠压保护，输出过流/短路保护，DP/DM/CC过压保护，芯片过热保护和外接NTC热敏电阻保护，以及限功率保护。芯片采用QFN4*4-32封装。

相关阅读：

1、通过USB IF PD3.1官方认证，智融多口充旗舰芯SW3566H来袭

2、PD3.1 140W 2C1A氮化镓充电器拆解，智融旗舰芯SW3566H成品量产

3、助力百瓦级快充普及，智融多口充旗舰芯SW3566H被绿联300W氮化镓桌充采用

4、智融超高集成度快充芯片被华硕认可，3颗SW3566H应用在ROG大功率游戏手机笔记本充电器

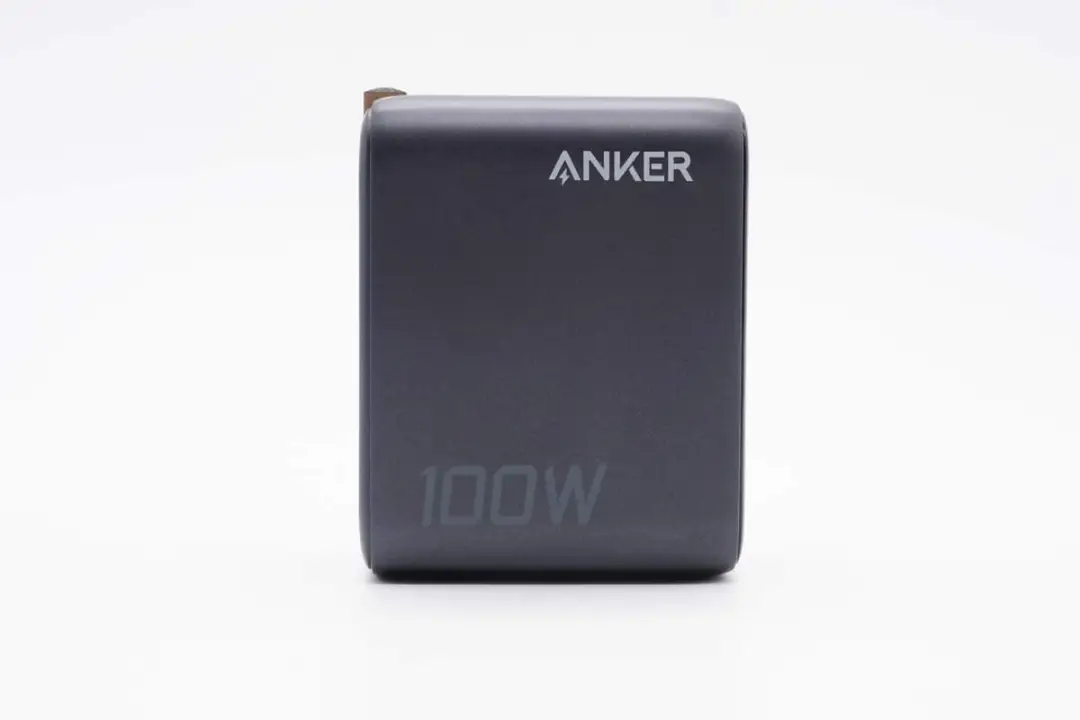

Anker 安克智显充Lite100W氮化镓充电器

安克推出了一款智显充Lite氮化镓充电器，这款充电器支持100W输出功率，采用2C1A接口配置，两个USB-C接口支持100W盲插，三个接口均支持快充，并支持功率智能分配。充电器支持小米90W官方授权协议，两个USB-C口均可为小米手机和平板提供90W Max输出功率。

充电器配有液晶屏幕，支持三个接口功率显示。通过触摸按键操作，可进行屏幕方向翻转，切换总输出功率显示，单个接口功率显示，充电器温度显示，便于用户了解设备充电状态。屏幕还可记录充电器使用时长，具备18个月无忧质保。

充电头网通过拆解了解到，这款充电器采用PFC+反激电源拓扑，PFC控制器，主控芯片和同步整流控制器均来自矽力杰。输出使用英集芯IP2738U+IP2756进行协议控制，其中两个USB-C接口的协议芯片采用英集芯IP2738U这款协议芯片，支持小米90W澎湃秒充；A口协议芯片采用英集芯IP2756。PCBA模块两面均设有散热片，内部打胶填充加强导热，提升散热性能。

相关阅读：

1、拆解报告：安克智显充Lite100W氮化镓充电器

内置协议芯片

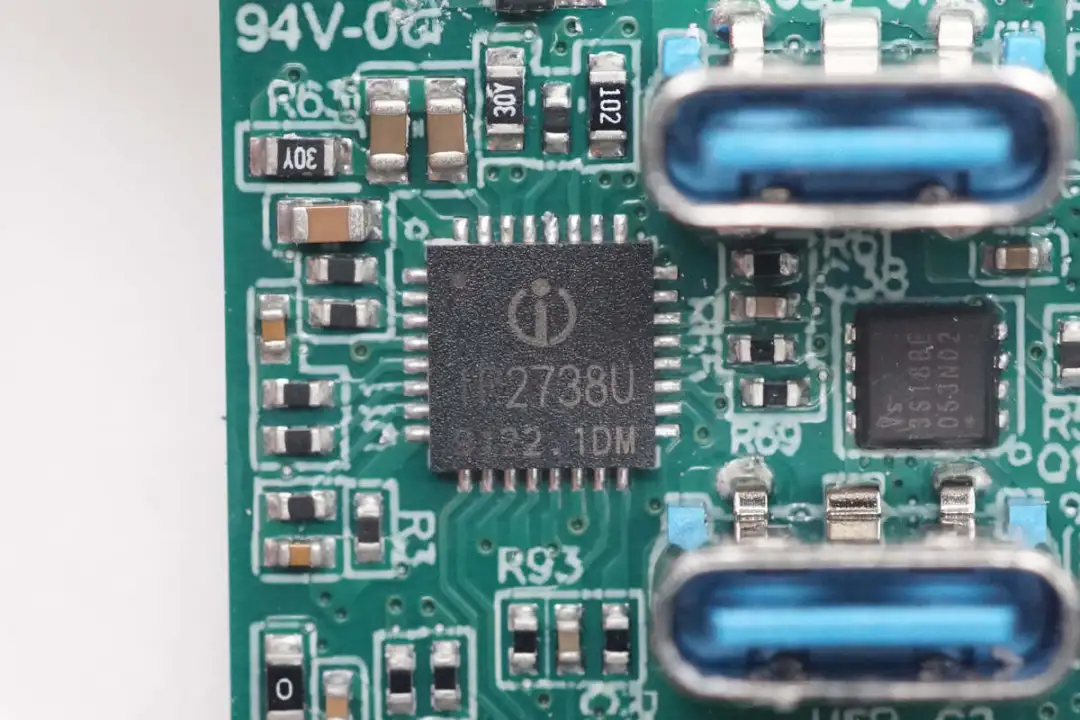

INJOINIC 英集芯 IP2738U

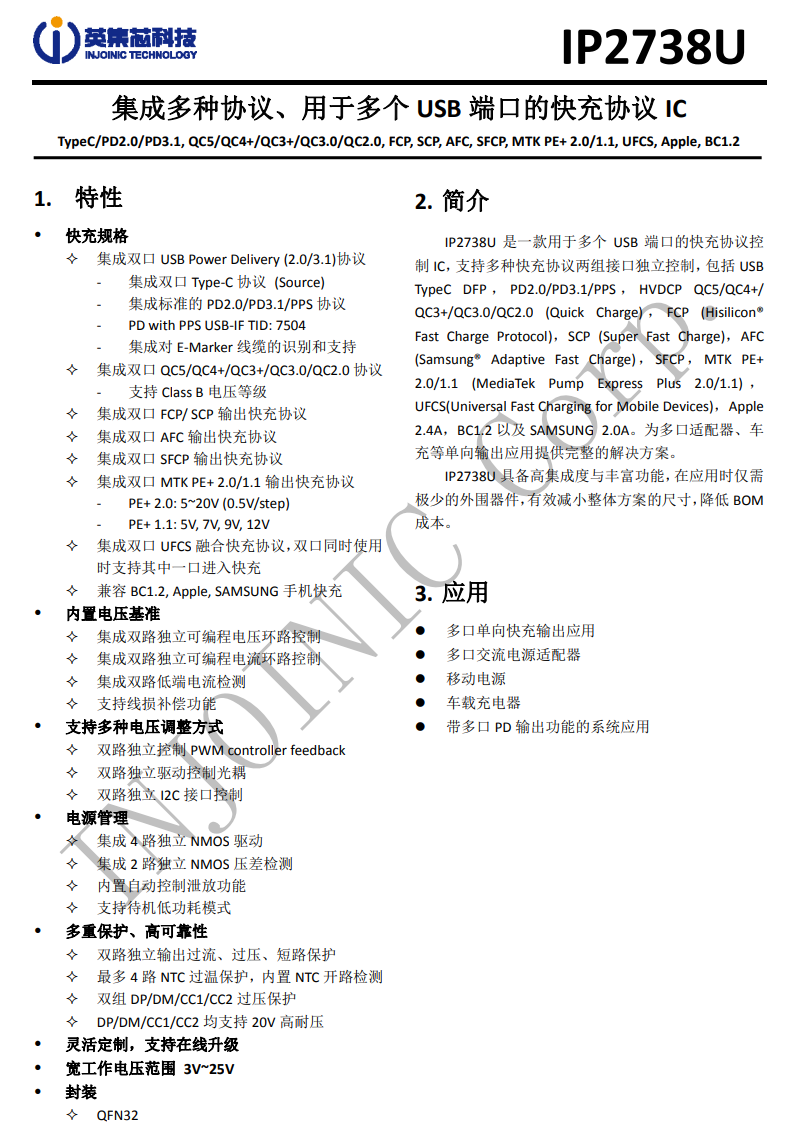

英集芯IP2738U是一款适用于多个USB端口的快充协议控制芯片，支持双口18-140W快充应用，具备独立的反馈控制，具备独立的USB PD控制，IP2738U为IP2738的升级款，在IP2738的基础上增添了UFCS通用快充协议。

英集芯IP2738U集成了双口USB PD3.1与市面上主流的快充协议，集成了双口Type-C与对E-Marker线缆的识别和支持，通过了UFCS融合快充认证，并向下兼容BC1.2、APPLE、SAMSUNG等手机快充。

在IP2738U的内部集成了双路独立可编程的电压、电流环路控制与双路低端电流检测，支持线损补偿功能。IP2738U支持多种电压调整方式，可双路独立控制PWM controller feedback、支持双路独立驱动控制光耦与I2C接口控制。其集成4路独立NMOS驱动与2路独立NMOS压差检测，内置自动控制泄放功能与支持待机低功耗模式。

同时IP2738U具备双路独立输出过流、过压、短路保护与最多4路NTC过温保护，内置NTC开路检测，支持双组DP/DM/CC1/CC2过压保护且均支持20V高耐压，最大程度保护设备的安全。

IP2738U可以根据不同的使用需求与场景进行灵活定制，并支持在线升级，可在3V~25V的电压下稳定的进行工作，采用QFN32进行封装，可广泛应用在多口充电适配器、移动电源、车充等单向输出应用中。

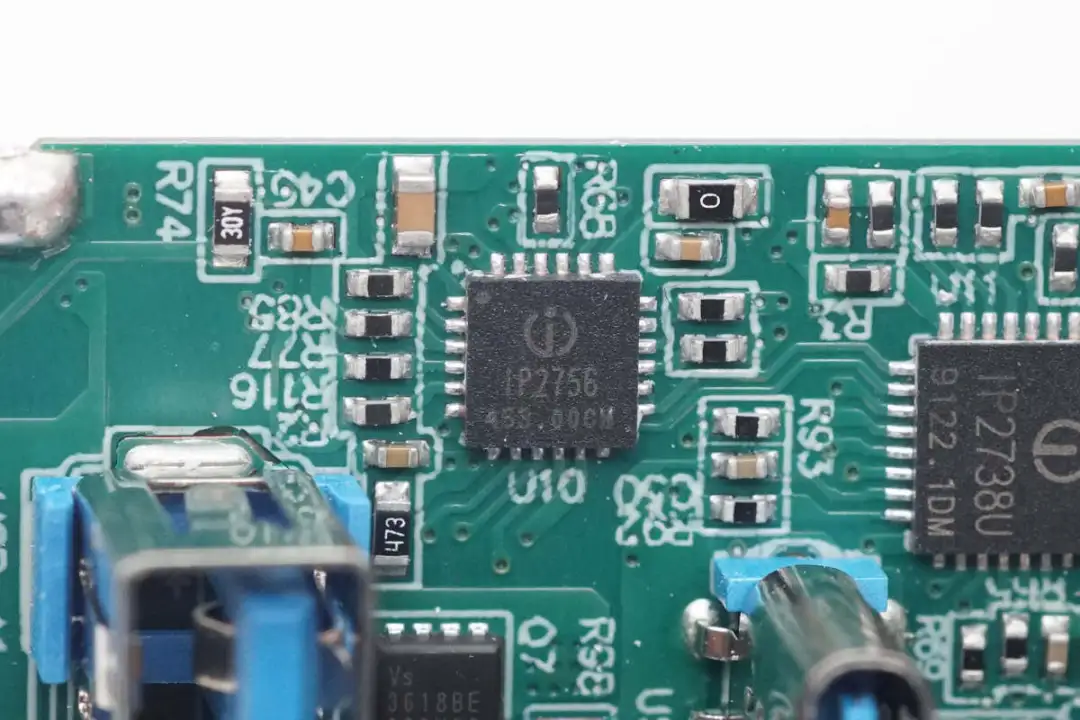

INJOINIC 英集芯 IP2756

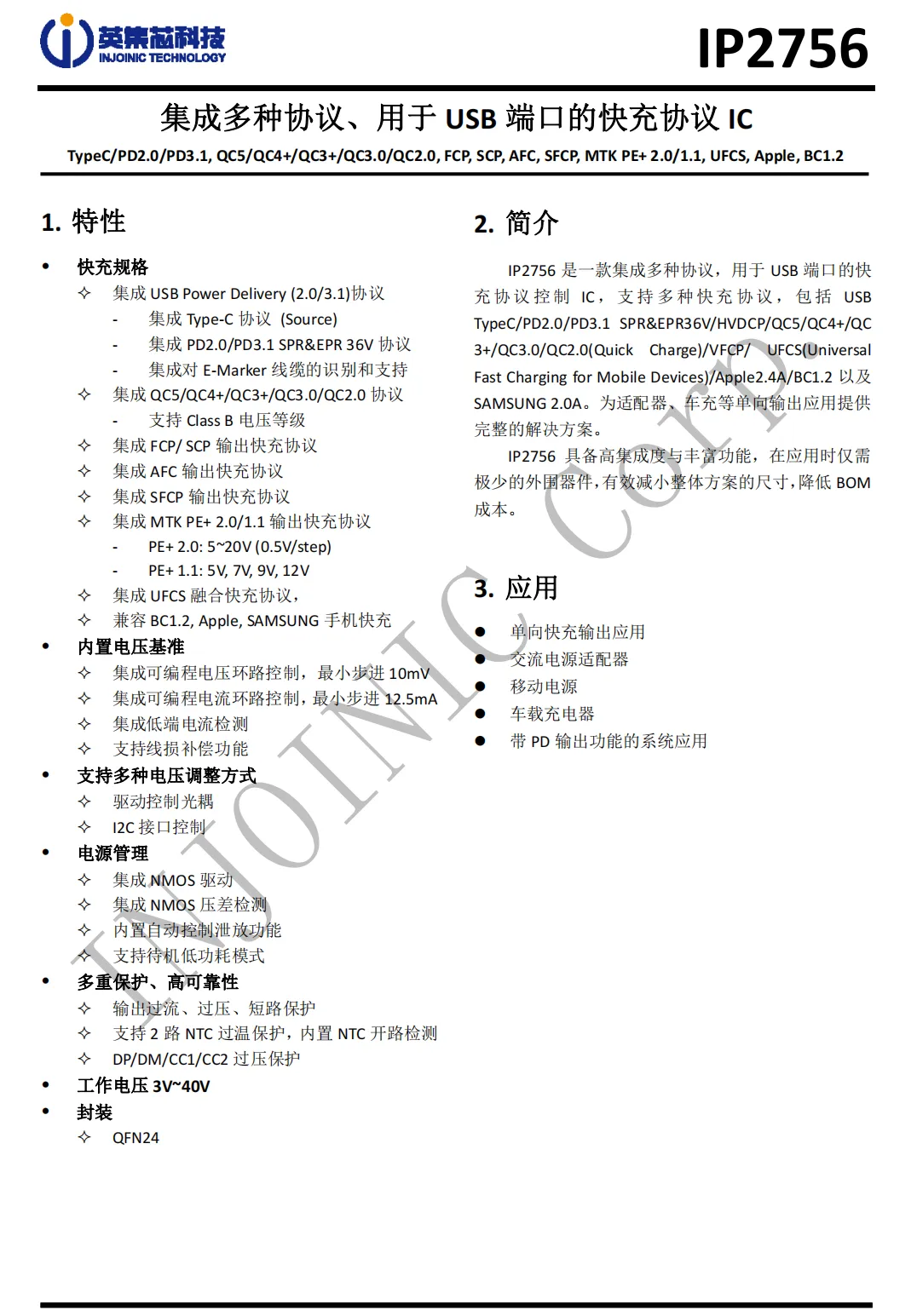

英集芯 IP2756 是一款集成多种协议，用于 USB 端口的快充协议控制 IC，支持多种快充协议，包括 PD2.0/PD3.1 SPR&EPR36V、HVDCP、QC5/4+/3+/3.0/2.0、FCP、SCP，AFC，UFCS、Apple 2.4A、BC1.2 以及 SAMSUNG 2.0A。为适配器、车充等单向输出应用提供完整的解决方案。

IP2756 提供了更高的耐压等级，支持 EPR 28V~36V精简外围的设计，通过扩展可以支持EPR48V并提供更大的存储空间。在多协议应用上，客户不用再做协议的取舍，能够提供更高的ESD防护能力，有效提升产品可靠性，支持更大的电流范围。

英集芯IP2756采用QFN24进行封装，具有高度集成与各种丰富的功能，在应用时仅需少量的外部器件即可实现全部的功能，有效减少整体方案尺寸，大大降低BOM成本，可广泛应用在充电适配器、移动电源、车载充电器以及带PD输出功能系统应用中。

相关阅读：

1、英集芯IP2756方案深度解读：2C1A车充如何实现140W+多协议兼容？

2、通过UFCS融合快充认证，英集芯推出支持USB PD3.1快充协议芯片IP2756

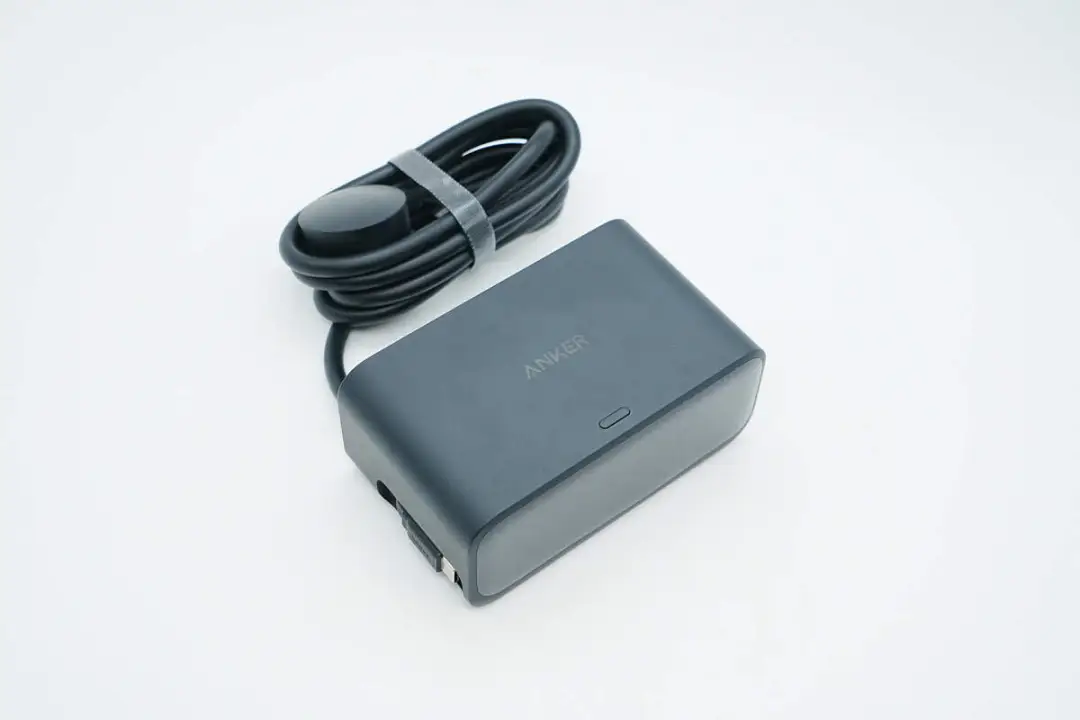

安克100W氮化镓桌面充mix

安克氮化镓桌面充自带两条伸缩线，长度为70cm，支持100W PD快充和华为66W SCP超级快充。机身侧面设有USB-C和USB-A接口，分别支持100W和12W输出功率。机身正面设有液晶屏幕，支持充电器功率和温度显示，便于消费者了解桌面充输出状态和当前温度。桌面充还设有两个新国标五孔插孔，支持2500W功率。

充电头网通过拆解了解到，安克氮化镓桌面充内部使用瑞萨iW3627-00+iW610-01C单级高PF电源方案，搭配使用镓未来G2N70R150TA-H氮化镓开关管。输出使用智融科技SW3566S降压。小华半导体HC32F420JAUB MCU用于屏幕驱动。PCBA模块整体打胶填充加强散热，做工用料扎实可靠。

内置协议芯片

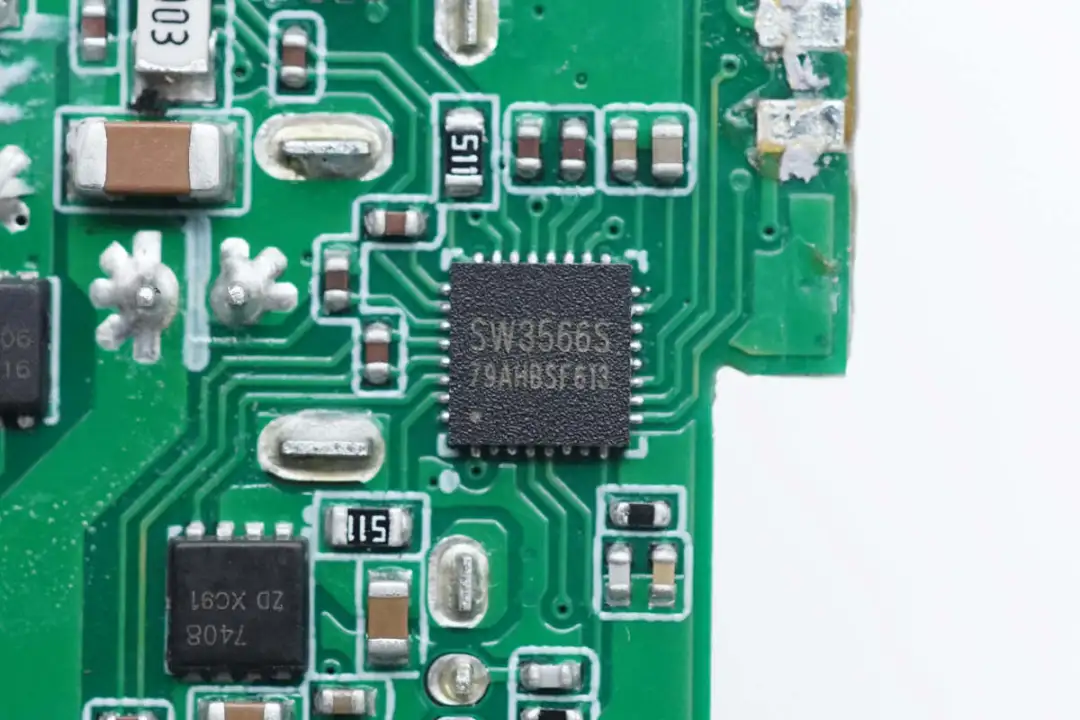

ISMARTWARE 智融科技 SW3566S

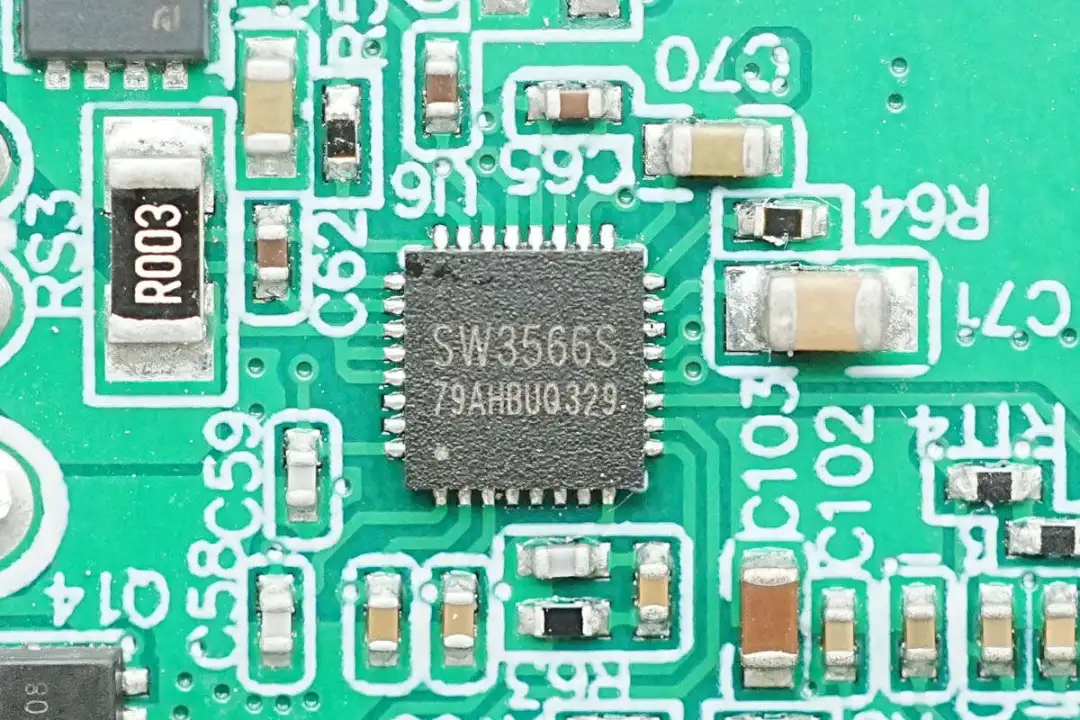

SW3566S是一款集成7A Buck控制器，支持140W（28V@5A）功率输出，且支持PD3.1等多快充协议的C+C双口SoC。

SW3566集成了CC/CV模式，双口管理逻辑和母线电压检测，搭配对应的降压开关管和VBUS开关管即可实现双口降压输出。芯片内置的降压转换器工作频率有125KH、180KH、333KH、500KH，支持PWM和PFM工作模式。输出电流，线损补偿等保护阈值均可通过MCU进行设定，内置的ADC可实现输入输出电压，输出电流，芯片温度等9个通道的数据采样，支持外接MCU进行参数显示。

相关阅读：

1、智融PD3.1多口充旗舰芯片SW3566获业界多家知名品牌快充采用

2、智融联合多家知名品牌，打造SW3566 Insider快充新生态
