前言
随着多个品牌都推出了快充插线板以来，联想旗下的小新品牌也推出了首款65W氮化镓快充插排。通过使用氮化镓技术，可以获得更高的转换效率和更少的发热，从而提升消费者的使用体验。联想小新65W氮化镓快充插排具备三个新国标五孔插孔和三个两孔插孔，还具备2C1A快充接口，两个USB-C接口均支持65W快充输出，支持功率自动分配。
充电头网在拆解联想这款65W快充插座时发现其内部采用智融协议芯片SW2325以及降压协议芯片SW3536。下文小编将为您详细介绍这两款智融芯片。

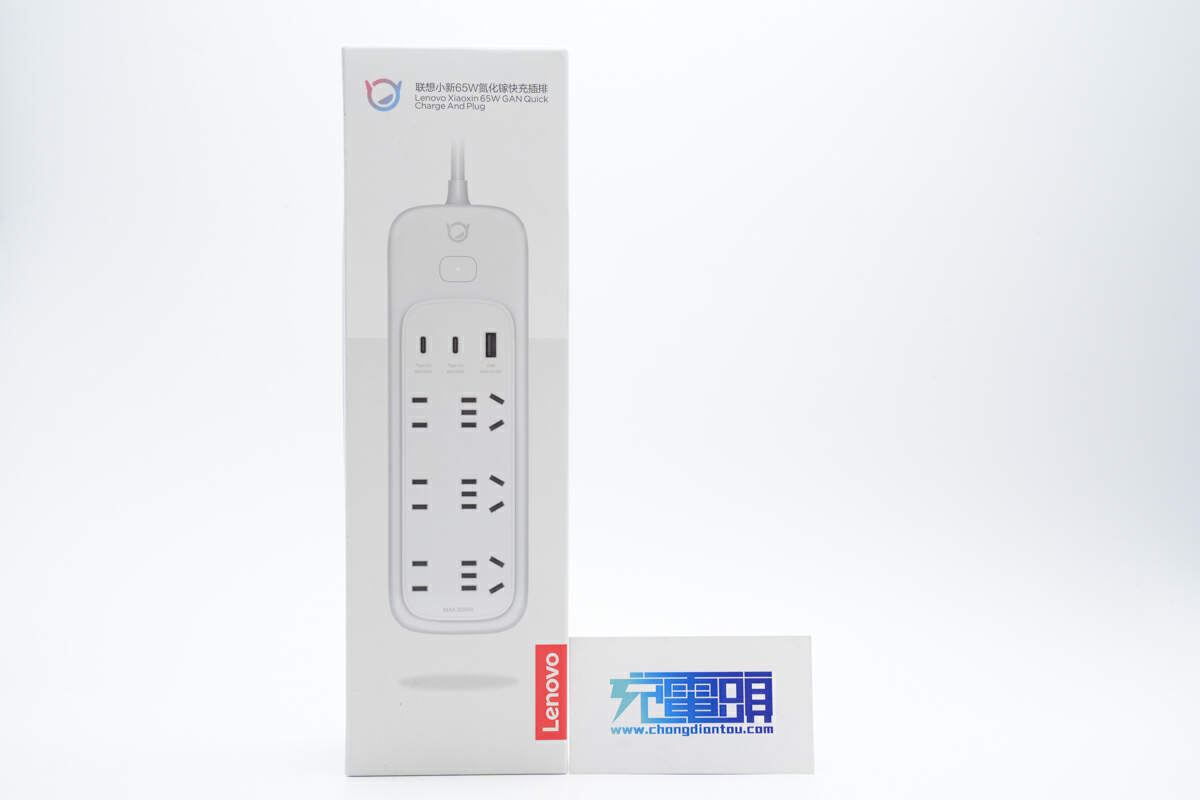

小新65W氮化镓快充插排
老样子，先从产品外观看起。

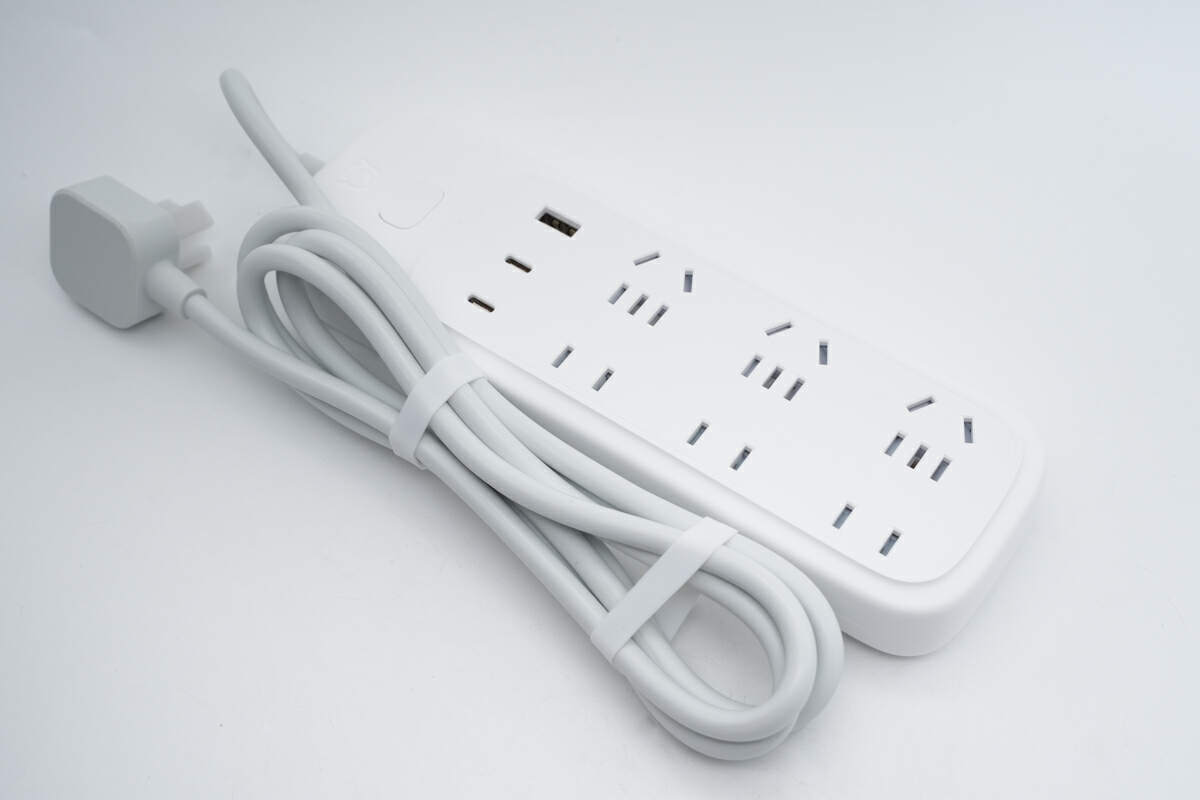

小新65W氮化镓快充插排机身通体白色，造型扁平，不过边缘过渡圆润，电源线采用三脚接地插头，两侧内凹设计方便插拔。

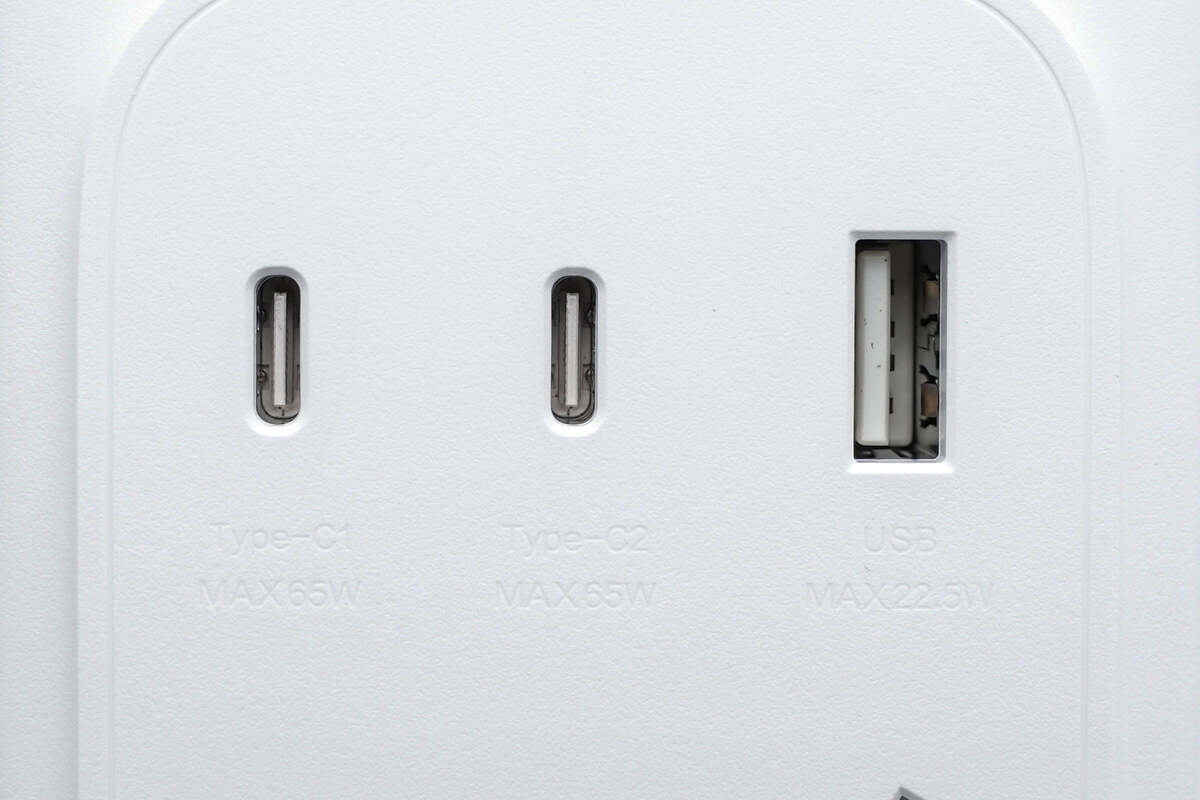

插座三个USB接口旁都压印接口名称以及最大输出功率数值，让用户对接口性能一目了然。
使用ChargerLAB POWER-Z KM003C测得USB-C1、C2口支持FCP、SCP、AFC、QC3+/5、PD3.0、PPS、DCP、SAM 2A、Apple 2.4A充电协议，USB-A口支持FCP、SCP、AFC、QC3.0、SFCP、DCP、SAM 2A、Apple 2.4A充电协议。
简单看过外观，充电头网继续为您介绍其内置的智融SW2325、SW3526两款芯片。
智融SW2325

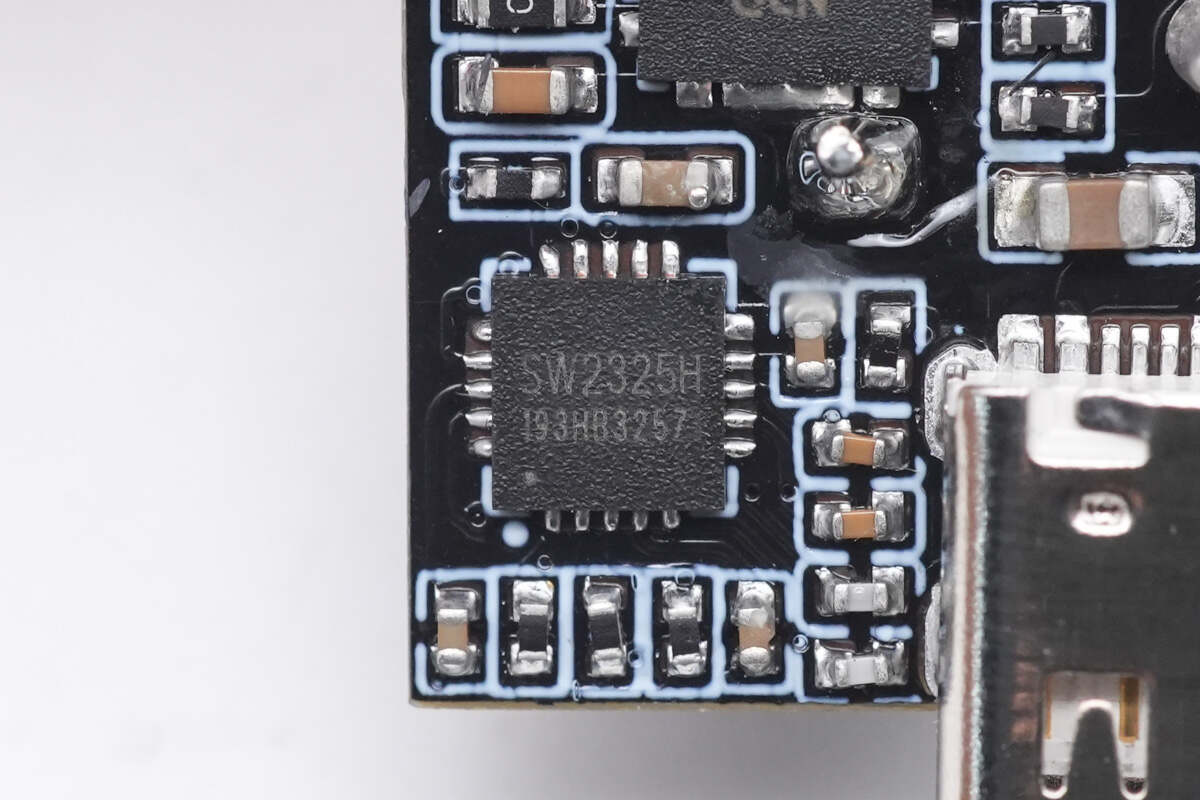

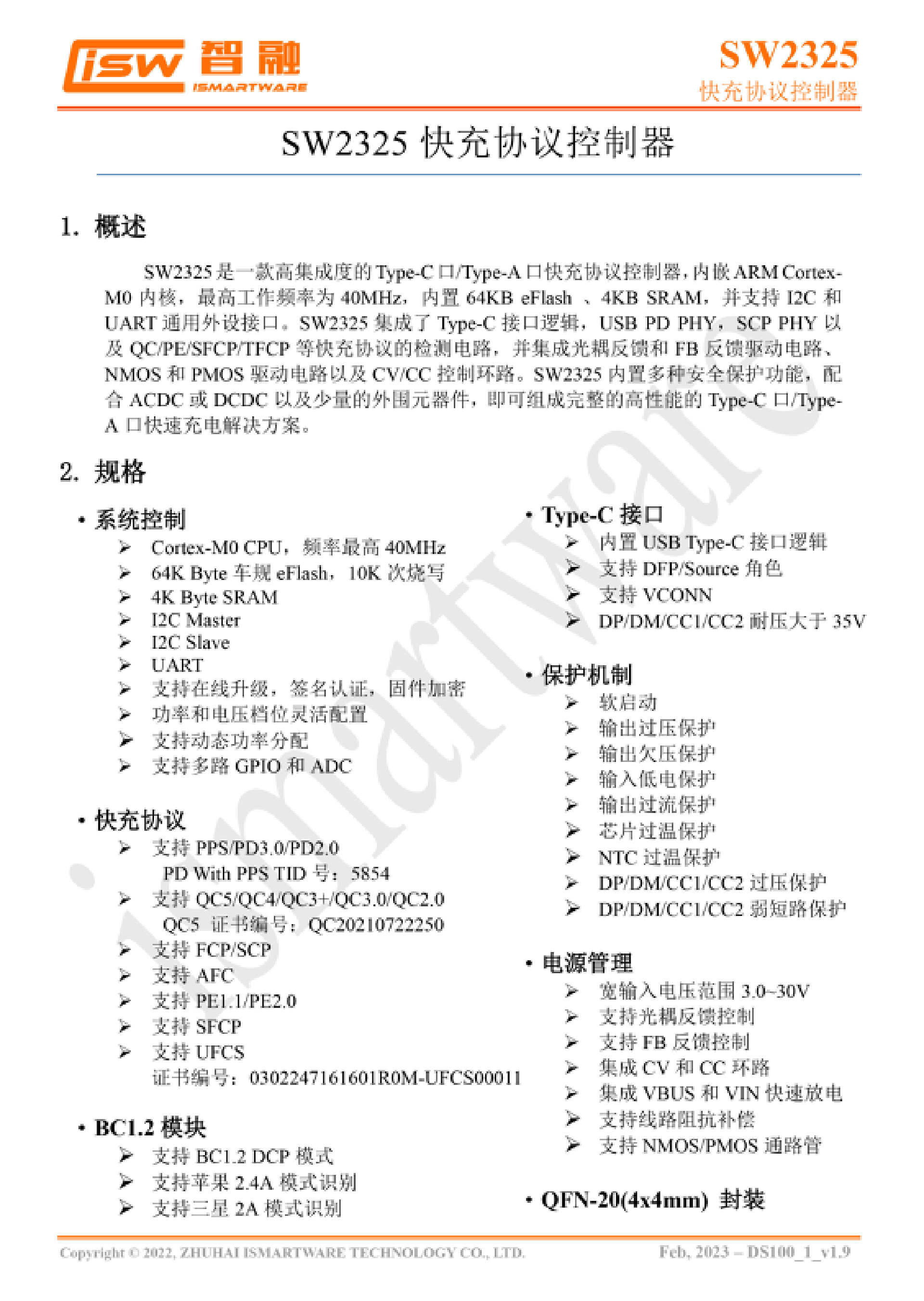

这款插排USB-C接口的协议芯片来自智融科技，型号SW2325，这是一款高集成度的Type-C口/Type-A口快充协议控制器，内嵌ARM Cortex-M0 内核，最高工作频率为 40MHz，内置 64KB eFlash 、4KB SRAM，并支持 I2C 和 UART 通用外设接口。芯片内置多种安全保护功能，配合 ACDC 或 DCDC 以及少量的外围元器件，即可组成完整的高性能的 Type-C 口/Type-A 口快速充电解决方案。

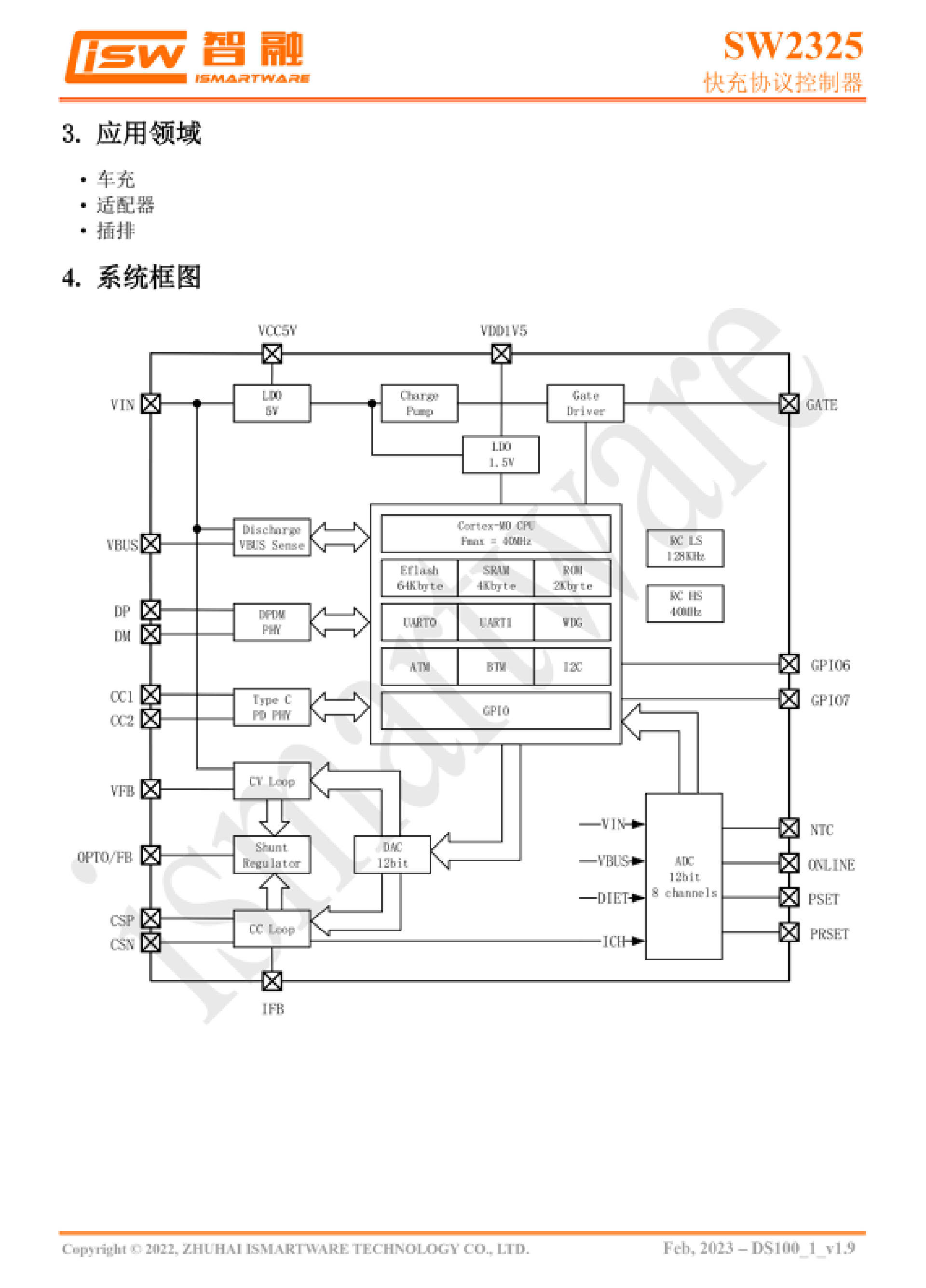

SW2325 集成了 Type-C 接口逻辑，USB PD PHY，SCP PHY 以及 QC/PE/SFCP/TFCP 等快充协议的检测电路，并集成光耦反馈和 FB 反馈驱动电路、 NMOS 和 PMOS 驱动电路以及CV/CC 控制环路。
不仅是移动电源，SW2325还可应用在氮化镓充电器上，SW1106+SW2325，智融一站式65W氮化镓快充方案评测，目前已被魅族PANDAER 67W 2C1A氮化镓变速箱潮充等产品采用。
智融SW3526

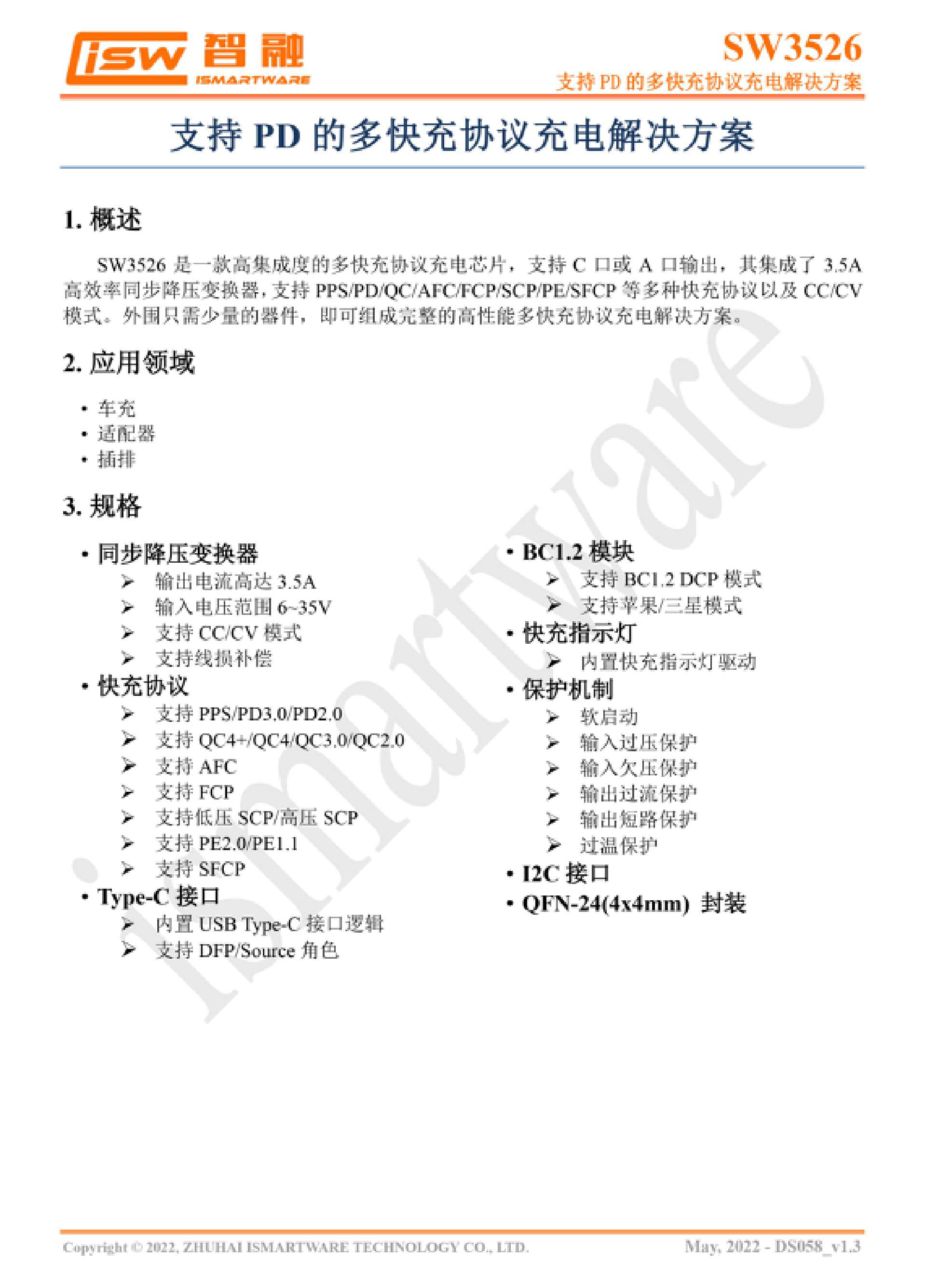

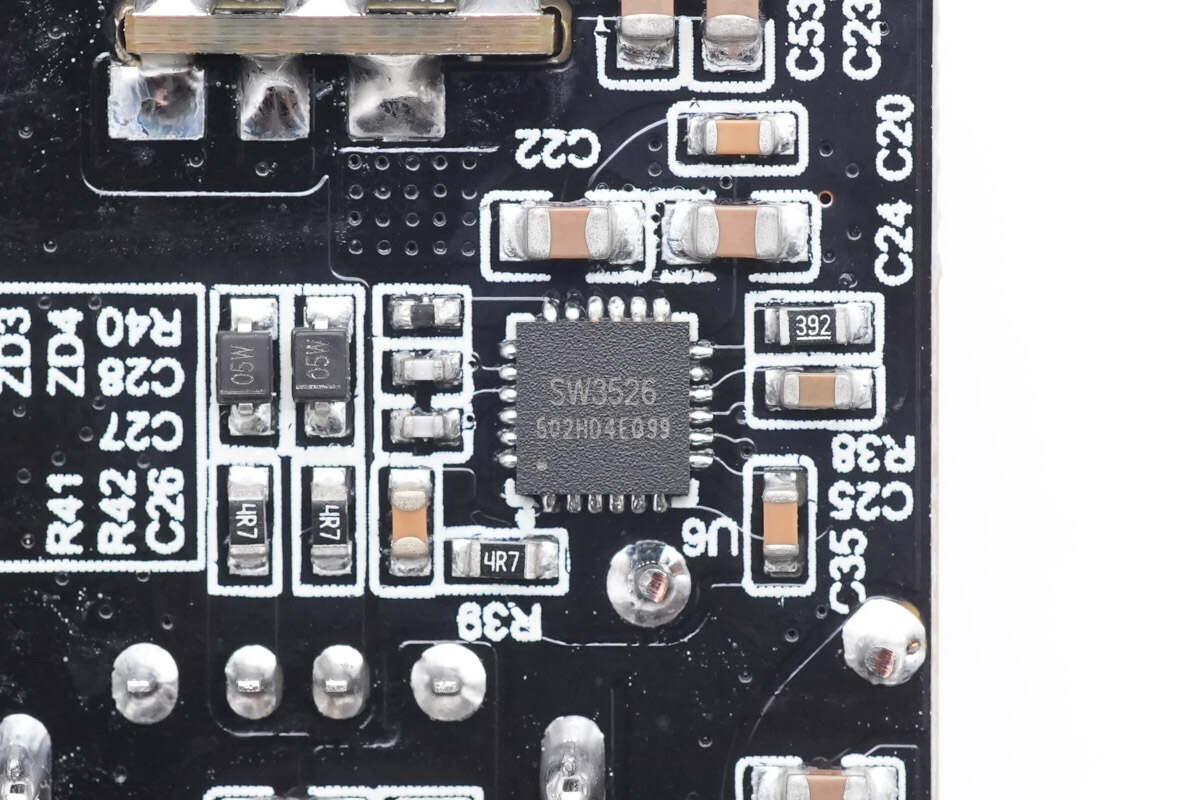

USB-A口降压芯片使用智融科技SW3526，芯片内部集成3.5A高效率同步整流降压转换器，支持PPS、PD、QC、AFC、FCP、SCP、PE、SFCP、低压直充等充电协议，支持CC/CV模式，外部仅需少量器件，即可组成完整的高性能多快充协议充电解决方案。
得益于芯片的高集成度，SW3526将传统降压方案中协议芯片，同步降压控制器和降压MOS管全部浓缩集成在一个封装内部，极大的简化了多口快充的电路设计。
充电头网拆解了解到，智融SW3526已被航嘉100W氮化镓双认证安全快充、华科生230W 4C1A氮化镓桌面充、倍思30W超级硅Pro充电器、HYPER JUICE 100W氮化镓快充 、特斯拉Model 3/Y专用中控扶手箱数据恢复面板等多款产品采用，此外智融的快充芯片还可用于USB PD快充移动电源、快充车充等领域。
充电头网总结
充电头网了解到，智融科技多年以来深耕数模混合芯片领域，目前推出的氮化镓合封芯片、同步整流控制器、同步升降压控制器、协议芯片、SoC 芯片等产品，能切实解决客户产品端到端设计问题。因此，智融在消费电子领域获得广泛应用，获得诸多厂商的选择及认可。
联想这款快充插排内置的两路USB-C输出降压采用智融科技SW2325协议芯片搭配同步降压转换器，另一路USB-A输出降压采用SW3526降压芯片，无需搭配降压转换器，外围更精简。此外，SW2325内置MCU，配置灵活，可以直接实现功率控制功能，有效简化电路设计，降低成本。SW2325搭配SW3526双芯组合非常适合各种高功率密度多口快充适配器、快充插排、车充等场景应用。
