充电头网获悉，智融最新推出了采用ARM Cortex M0架构的SW2325协议芯片，支持多种快充协议，支持在线多次烧录。智融基于SW2325推出了一款百瓦单口的氮化镓参考设计。

SW2325是智融首颗快充协议专用MCU，内置ARM Cortex-M0处理器，运行频率40MHz，内置车规级64K eFlash+4K RAM。支持3-30V超宽输入电压范围。支持PD/VOOC/SCP/QC/PE/SFCP等快充协议。支持光耦反馈，FB反馈和I2C反馈三种调压方式，适配车充，充电器等应用。SW2325支持多重保护功能，支持在线升级，支持多层嵌套加密算法，支持NMOS或PMOS通路管，集成CC/CV环路，功能强大且全面。

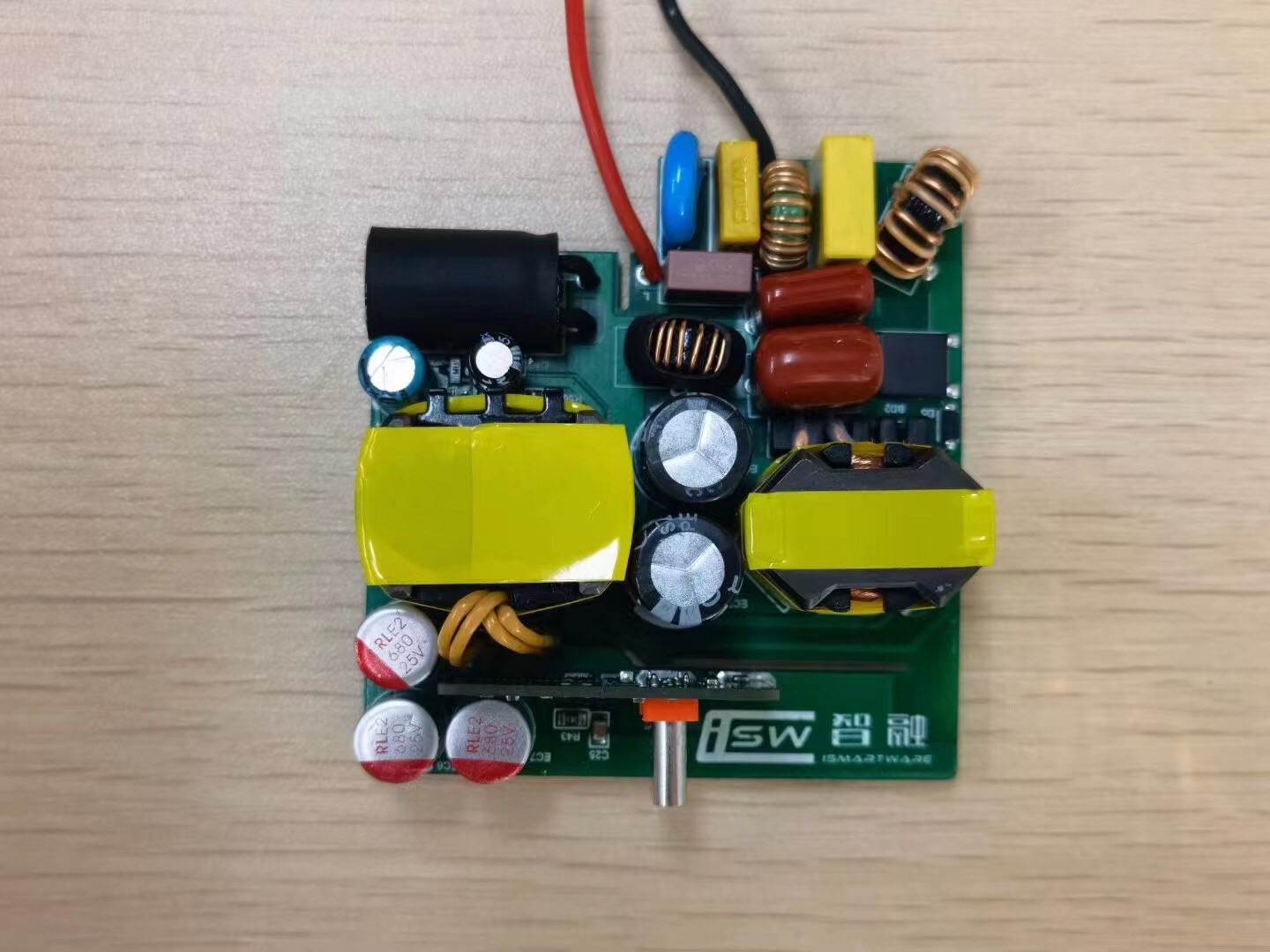

智融SW2325的百瓦参考设计采用PFC+反激的开关电源架构，左侧是开关变压器，右侧是PFC升压电感，输出采用三颗固态电容并联滤波。

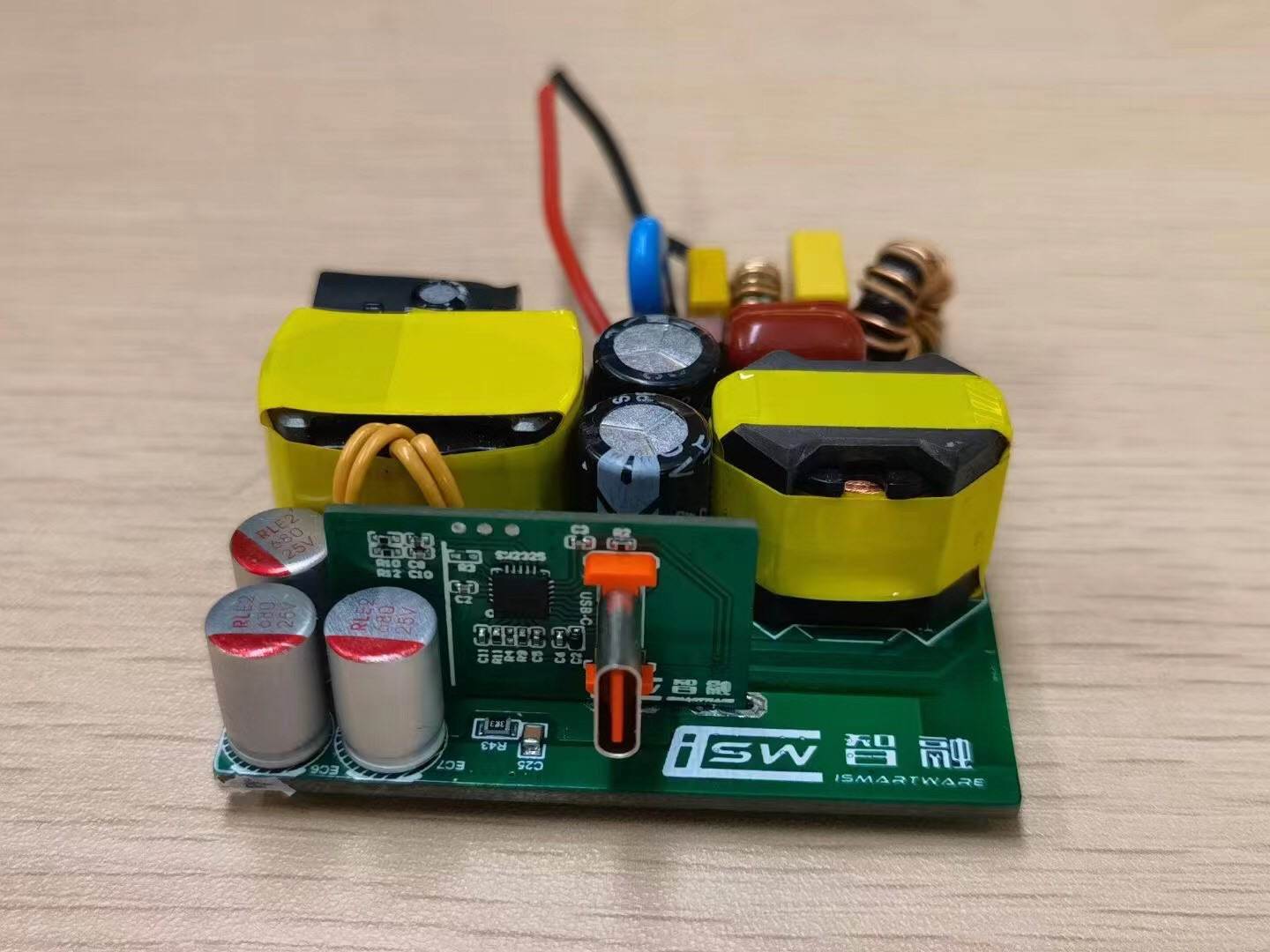

智融这款参考设计，USB-C输出口采用小板焊接的形式，便于更换不同的输出协议方案。

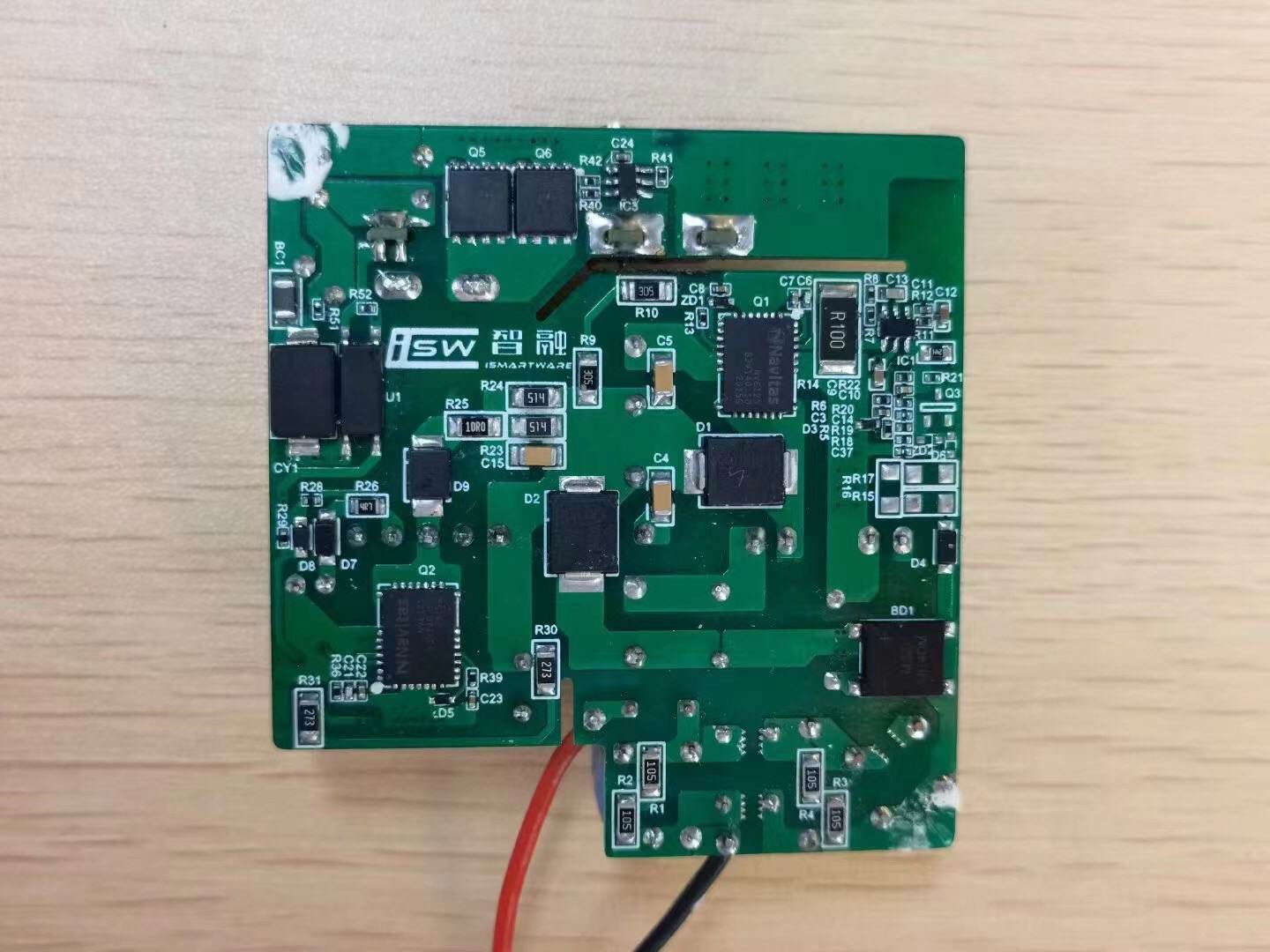

输入采用两颗整流桥并联整流，PFC和反激开关管均采用纳微NV6125氮化镓功率芯片，输出电压由协议IC通过光耦反馈控制，输出同步整流，两颗同步整流管并联。

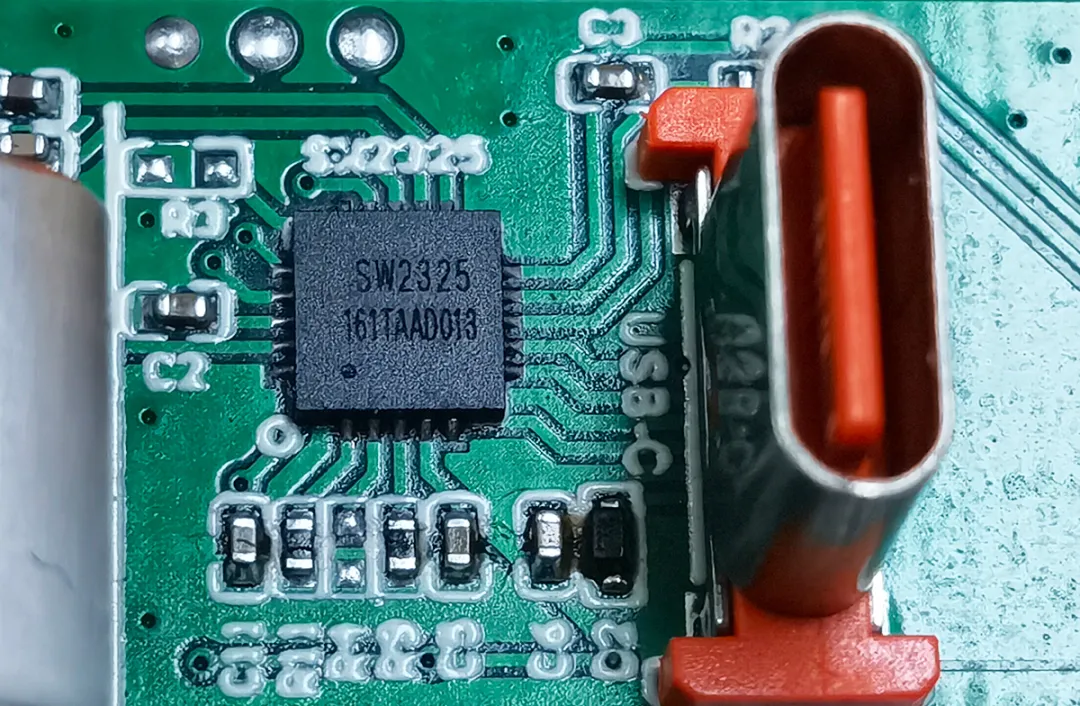

智融SW2325协议芯片特写，采用QFN4*4-20封装，体积小巧外围元件精简。

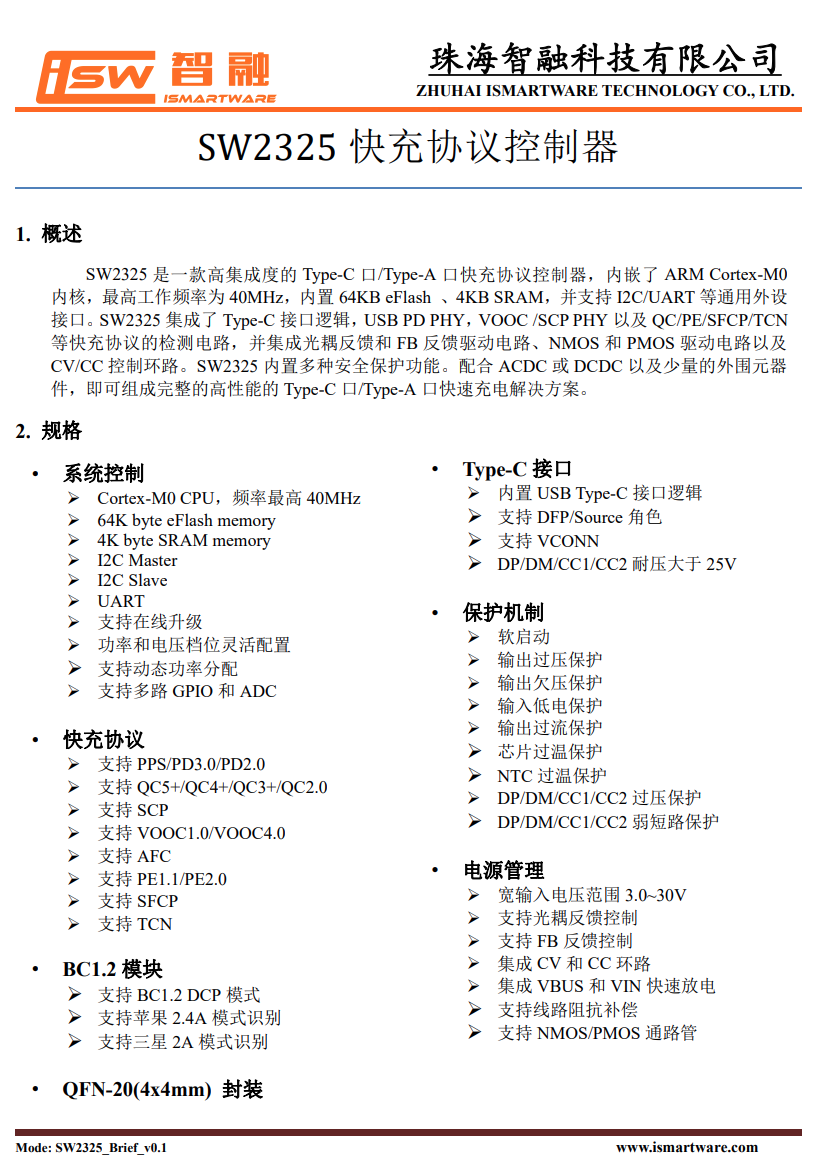

SW2325 是一款高集成度的 Type-C 口/Type-A 口快充协议控制器，内嵌了 ARM Cortex-M0 内核，最高工作频率为40MHz，强大的浮点运算能力可以将特殊算法高效执行，方便个性化要求设计。内置64KB eFlash 、4KB SRAM，并支持I2C/UART等通用外设接口。SW2325比较有弹性的硬件基础，支持二次开发环境，可以做灵活定义私有算法及移植加密数据包。

SW2325 集成了Type-C接口逻辑，USB PD PHY，VOOC/SCP PHY 以及 QC/PE/SFCP/TCN等快充协议的检测电路，并集成光耦反馈和 FB 反馈驱动电路、NMOS和PMOS驱动电路以及CV/CC控制环路。SW2325内置多种安全保护功能。配合ACDC或DCDC以及少量的外围元器件，即可组成完整的高性能的 Type-C 口/Type-A口快速充电解决方案。

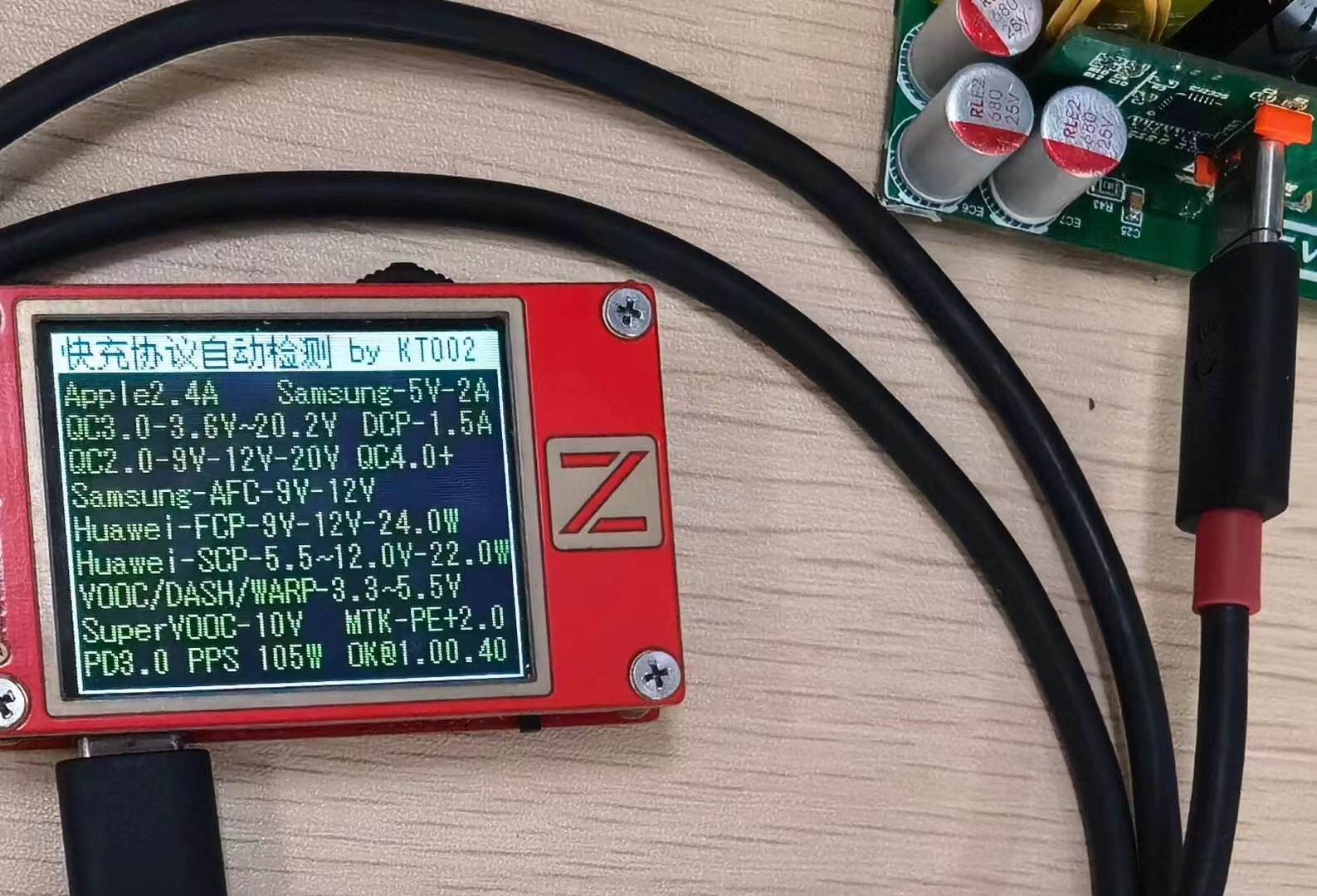

使用ChargerLAB的POWER-Z KT002读取充电器的快充协议，实测全绿，实现了全协议支持，包括华为SCP和VOOC以及Super-VOOC快充协议均全部支持。

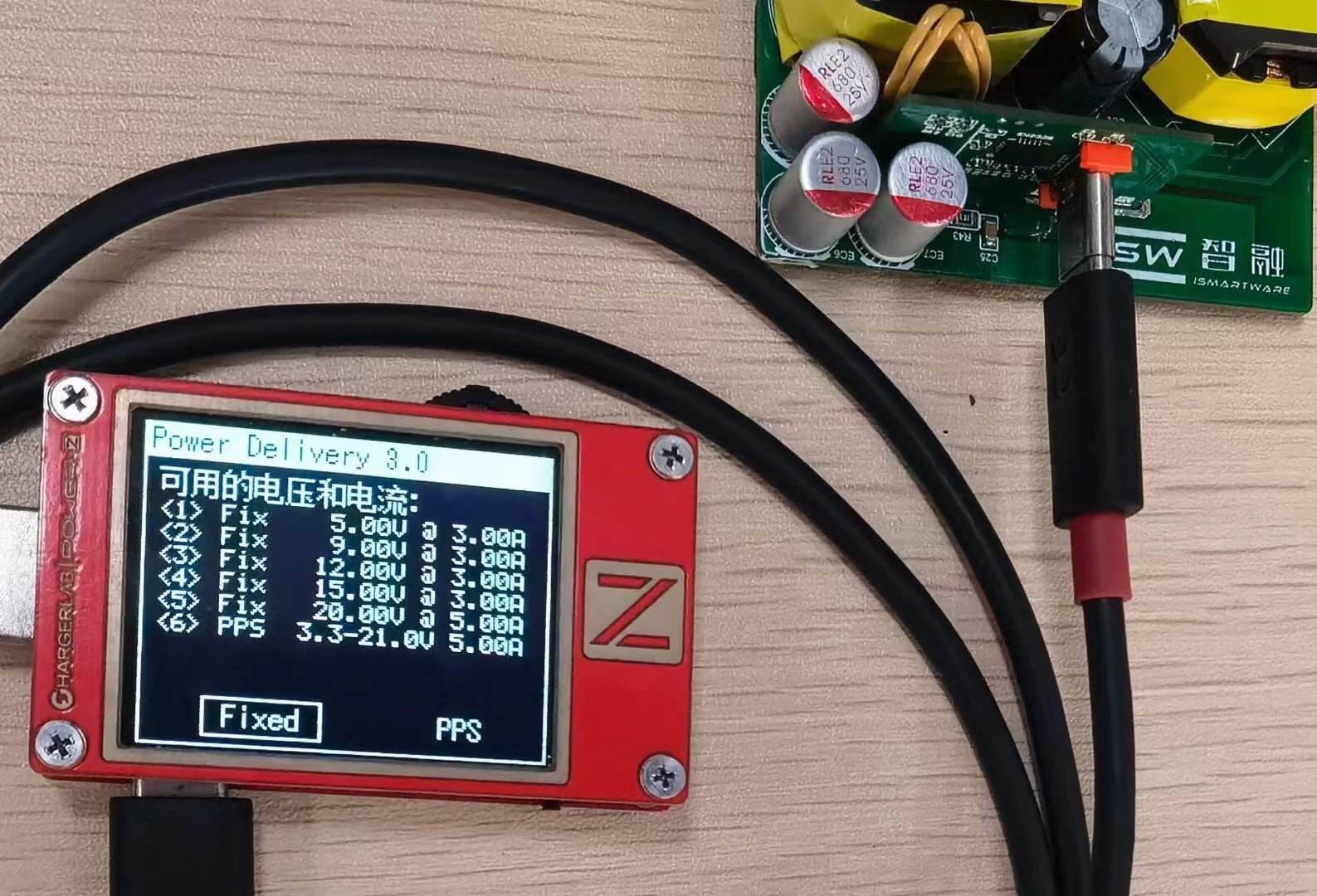

读取充电器的PDO报文，充电器支持5V3A、9V3A、12V3A、15V3A、20V5A五个固定电压档位，和一组3.3-21V5A PPS快充协议。

充电头网总结

智融SW2325是一颗支持在线升级，多次烧录的协议芯片。方便产品开发调试测试，并且可随时烧录新的充电协议。SW2325支持光耦反馈，FB反馈和I2C调压，可与多种设备通信，调节电压，应用范围非常广泛。
